§ 23—8. НИЗКОНАПОРНЫЕ ПЛОТИНЫ БЕЗ ЗАТВОРОВ НА ВОДОСЛИВЕ
Низконапорные плотины с напором менее 3 м, без затворов на водосливе, устраивают как для постоянных, так и временных целей: создания необходимых глубин воды при лесосплаве или заборе воды насосной станцией для водоснабжения или орошения, задержания стока в верховьях оврагов и т. д. По конструкции водосливной части плотины разделяют на шпунтовые, свайно-заборчатые, контрфорсные и ряжевые.
Шпунтовые плотины делают одношунтовыми — при напоре до 1 м и двухшпунтовыми — при напорах в 2—3 м. В последнем случае расстояние между шпунтовыми рядами принимают от 2 до 3 м. Промежуток между ними заполняют суглинистым грунтом и прикрывают сверху полом из пластин (рис. 23—39). Шпунт забивают на глубину, равную или немного большую величины напора перед плотиной. Перед шпунтовым рядом с верховой стороны отсыпают суглинистый экран с откосом 1 : 2 или 1 : 3. Поверхность отсыпки для предохранения ее от размыва переливающимся потоком мостят камнем. Водобойную часть плотин крепят фашинами, камнем или хворостом.

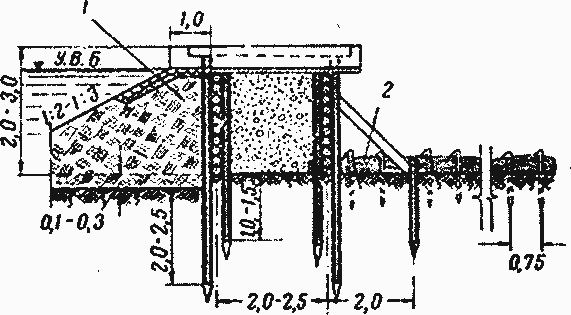

Рис. 23—40. Свайно-заборчатая плотина: 1 — глинистый грунт; 2 — фашины или хворостяная выстилка.
Свайно-заборчатые плотины отличаются от шпунтовых тем, что вместо шпунтового ряда в них между двумя рядами свай делают заборку из жердей d — 8 12 см. Сваи d = 18-20 см забивают на глубину 2—2,5 м (рис. 23—40) и иногда подпирают подкосами. Для напоров в 1 —1,5 м можно применять плотину однозаборчатой конструкции, а при напорах в 2—3 м — двухзаборчатой. С напорной стороны заборки отсыпают суглинистый грунт с откосом 1:2 — 1:3. Водобойная часть крепится так же, как и в шпунтовых плотинах.
Контрфорсные плотины без затворов на водосливе устраивают редко. На рисунке 23—41 изображена конструкция сплошного контрфорса
(высотой менее 3,5 м) водосливной части плотины, возведенной на скалистом основании. Контрфорсы представляют собой сплошные стены из бревен d — 22 см, наклоненные под углом 45° к горизонту.
На контрфорсах, установленных на расстоянии 2,1 м друг от друга, укреплена обшивка гребня водослива. Нижние торцы бревен укреплены парными горизонтальными схватками. По схваткам уложен пол из бревен d = 22cм. Промежутки между контрфорсами загружены камнем, давление от которого через пол передается торцам наклонных стенок контрфорса и затем основанию. Напорная грань плотины устроена непроницаемой из двух рядов брусьев толщиной 12 см с прокладкой между ними двух слоев толя. Эти брусья прибиты к верхним бревнам стенок контрфорсов. Оголовок плотины сделан из двух рядов поперечного настила: нижнего — брусчатого, верхнего — дощатого. Нижний ряд укреплен рельсами, между которыми уложен верхним настил, прибитый к нижнему.
Для создания упора нижние концы стенок контрфорса запущены в выбранные в скале ямы и залиты бетоном.
Ряженые низконапорные плотины без затворов на водосливе находят применение на средних реках, протекающих в лесных районах страны. Наиболее распространены вертикально ряжевые плотины, которым придают обычно трапецеидальный поперечный профиль.
