§ 18—4. ПРИМЕРЫ БЕТОННЫХ ПЛОТИН НА НЕСКАЛЬНОМ ОСНОВАНИИ

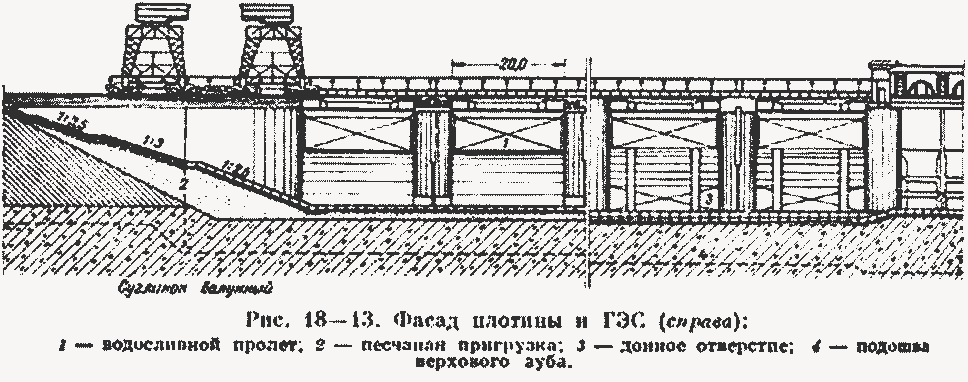

На рисунках 18—12 и 18—13 изображены продольный разрез и фасад бетонной плотины, построенной в пойме реки на плотных моренных суглинках. Плотина с водосливным фронтом в 160 м состоит из четырех водосливных и четырех двухъярусных пролетов. Верхний ряд последних пролетов — водосливные отверстия, нижний — донные отверстия. Через водосливные отверстия пропускают лед и паводковые расходы; донные отверстия были использованы для пропуска строительных расходов в период закрытия русла реки земляной плотиной; они предназначены (дополнительно к водосливным) для пропуска катастрофических паводков.
Рис. 18—12. Поперечные разрезы плотины по водосливным и донным отверстиям:
1 — слой асфальта 2 см или двухслойный битумный мат; 2 — два слоя битумного мата; 3 — песчаная пригрузка; 4 — бетонная подготовка 0,15 м; 5 — дренажные отверстая d=20 см; 6 — обратный фильтр; 7 — бетонные плиты толщиной 1,5 м; 8 — гравийная подготовка; 9 — плиты понура толщиной 0,3 м.
Верхние (водосливные) отверстия отделены от донных забральными балками. Для удобства маневрирования затворами донные отверстия высотой 5 м разделены на три пролета. Удельный расход на гребне водослива при пропуске расхода 1 % обеспеченности — 41,6 м/сек. Бычки плотины разрезаны по осям швами, так что один блок состоит из тела водослива и двух полубыков. Конструкция понура: на поверхность суглинка уложена бетонная подготовка толщиной 10 см, подготовка покрыта слоем асфальта в 2 см и слоем песка толщиной 2 м. От размыва водой понур укреплен бетонными плитами. Водобой плотины длинной 66 м состоит из двух участков. На первом участке уложена армированная плита толщиной 4,5 м: на втором уложены отдельные неармированные бетонные плиты размерами 7,5 X 9,5 м, толщиной 3 м. В конце первого участка устроен зубчатый порог.
Сливная часть на длине 108 м укреплена бетонными плитами толщиной 1,5 м с отверстиями для выпуска фильтрационных вод. Концевая часть ее — гибкая, из армированных бетонных шашек размерами 2,3 X 2 X 0,6 м, уложенных на фашинных тюфяках; она заканчивается деревянными ряжами, загруженными камнями.
На рисунке 18—14 показан продольный разрез плотины на песчано-глинистом основании. Высота плотины — 22 м; напор на гребне — 9м; удельный расход на водосливе — 50 м/сек. Понур запроектирован в виде гибкого водонепроницаемого асфальтобетонного ковра, уложенного по бетонной подготовке, смазанной битумом. Сверху этот ковер пригружается глиной и песком, защищенными от размыва поверхностным потоком, бетонными армированными плитами. С верховой стороны понура устраивается глиняный зуб с металлическим шпунтом, забиваемым на глубину 5 м. Оголовок водослива — безвакуумного очертания. Фундаментная плита водослива выдвинута в виде консоли в сторону верхнего бьефа. Глубина забивки металлического шпунта под верховым зубом тела плотины — 10 м. Под подошвой фундамента между зубьями предусмотрено устройство обратного фильтра из трех слоев; такой же дренаж укладывается под водобойной и сливной частями сооружения. Профильтровавшаяся вода из-под подошвы тела плотины по вертикальным дренажным колодцам поступает в дренажную галерею.
На оголовке водослива проектом предположено установить двухсекционные колесные затворы. Водобои состоит из двух массивных плит: верховой — толщиной 3,5 м, длиной 35 м и низовой — толщиной 2,5 длиной 22,5 м. На водобое для гашения энергии потока устроены два ряда гребенчатых зубьев высотой 3 м. В плитах водобоя сделаны дренажные колодцы d=0,25-0,50 м, в верхней части которых с целью недопущения вымыва грунта по ним забетонирована металлическая сетка. Сливная часть заканчивается гибким тюфяком из железобетонных плит, связанных между собой арматурой. Тюфяк укладывается на слой фашин. Конец тюфяка уложен по откосу ковша с учетом возможного размыва дна нижнего бьефа.
