Глава 9
Крышевидные и разборчатые затворы
9—1. Крышевидные затворы

 Затворы, состоящие из двух плоских соприкасающихся полотнищ (щитов), могущих одновременно вращаться вокруг горизонтальных осей, укрепленных на флютбете или гребне плотины, называются крышевидными.
Крышевидный затвор

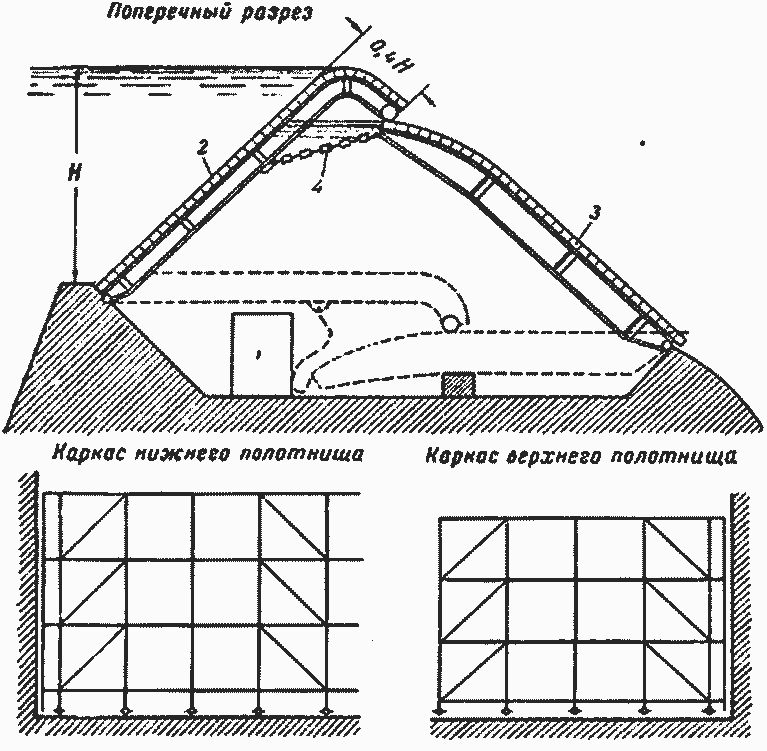

Рис. 9—1. Крышевидный затвор:
1 — водовод в устое; 2 и 3 — верхнее и нижнее полотнища; 4 — ограничитель.

Поднятие или опускание затворов производится путем поддержания под затворами необходимого уровня воды, для чего в быке (или устое) устраивают водоводы, сообщающие, как в секторных затворах, пространство под затворами (камеру давления) с верхним и нижним бьефами (рис. 9—1).
Каркас верхнего полотнища представляет собой прямоугольную балочную клетку, составленную из прокатных профилей с деревянной обшивкой; верх полотнища скругляется, чем обеспечиваются высокий коэффициент расхода и лучшие условия перелива воды. Нижнее полотнище больше загружено односторонним давлением воды, чем верхнее, давление на которое двустороннее и взаимно разгружающееся. Поэтому каркас нижнего полотнища устраивают из более сильных элементов (составные балки, решетчатые фермы), стойки ставят через 1,5—2,0 м. Обшивка нижнего затвора деревянная или металлическая.
Верхнее полотнище на конце имеет ролик, который при перемещениях затвора движется по обшивке нижнего полотнища; оба они соединены ограничителем-цепью.
Крышевидными затворами перекрывают пролеты до 50 м, высотой до 5 м; ими можно хорошо и точно регулировать уровень верхнего бьефа посредством механизмов или автоматически (гидравлически); удобно также пропускать поверх затворов плавающие тела и лед. Однако эти затворы чувствительны к наносам и обмерзанию.
