Сбросные регуляторы устраивают для удаления воды из оросительной, гидросиловой или другой сети при авариях на системе; удаления излишней воды, поступившей в систему; смыва и удаления наносных отложений перед гидроузлами (в таких случаях регуляторы иногда называют промывными).
Так как сброс воды или смыв наносных отложений производится в естественные понижения местности (балки, саи, речки), то в большинстве случаев каналы, устраиваемые за сбросными регуляторами (так называемые сбросные каналы), прокладываются в сравнительно глубоких выемках. Сбросные регуляторы преимущественно располагают по отдельно, а в гидроузлах (например, на рисунке 4—11 перед стоечным подпорным регулятором на правом берегу размещен сбросной регулятор).
На рисунке 4—15 показан открытый сбросной регулятор с небольшим перепадом, устраиваемым в виде лежачей подпорной стенки, если грунты основания малосвязные (супесчаные, песчаные) и грунтовые воды во время строительства залегают глубоко (ниже флютбета). При связных грунтах и глубоком залегании грунтовых вод, когда грунты могут держать вертикальные откосы, стенка падения перепада может быть вертикальной без внутренней опалубки и устроена со стороны грунта (рис. 4—16, а). Устройство стенки падения с заплечиком с внутренней стороны (рис. 4—16, б) нецелесообразно, так как внутренний заплечик не уменьшает напряжения в грунте под стенкой, а его устройство требует возведения опалубки с двух сторон стенки вместо одной (с внешней стороны, т. е. справа) при устройстве по рисунку 4—16, а.
К открытым сбросным регуляторам относятся регуляторы с забральными стенками (рис. 4—17), которые удобно ставить в глубоких выемках и при малых глубинах воды в сбросном канале. Забральная стенка (устраиваемая обычно из железобетона) позволяет ставить небольшие затворы и, работая как распорка, значительно уменьшает толщину продольных стен регулятора. Нижняя часть забральной стенки, воспринимающая большую часть давления воды, усиливается горизонтальной плитой, размещаемой несколько выше уровня воды нижнего бьефа.
Сбросные регуляторы по типу напорных труб устраивают как монолитными (рис. 4—18), так и сборными; по работе они аналогичны регуляторам с забральными стенками. Наличие труб позволяет устроить переезд через регулятор.

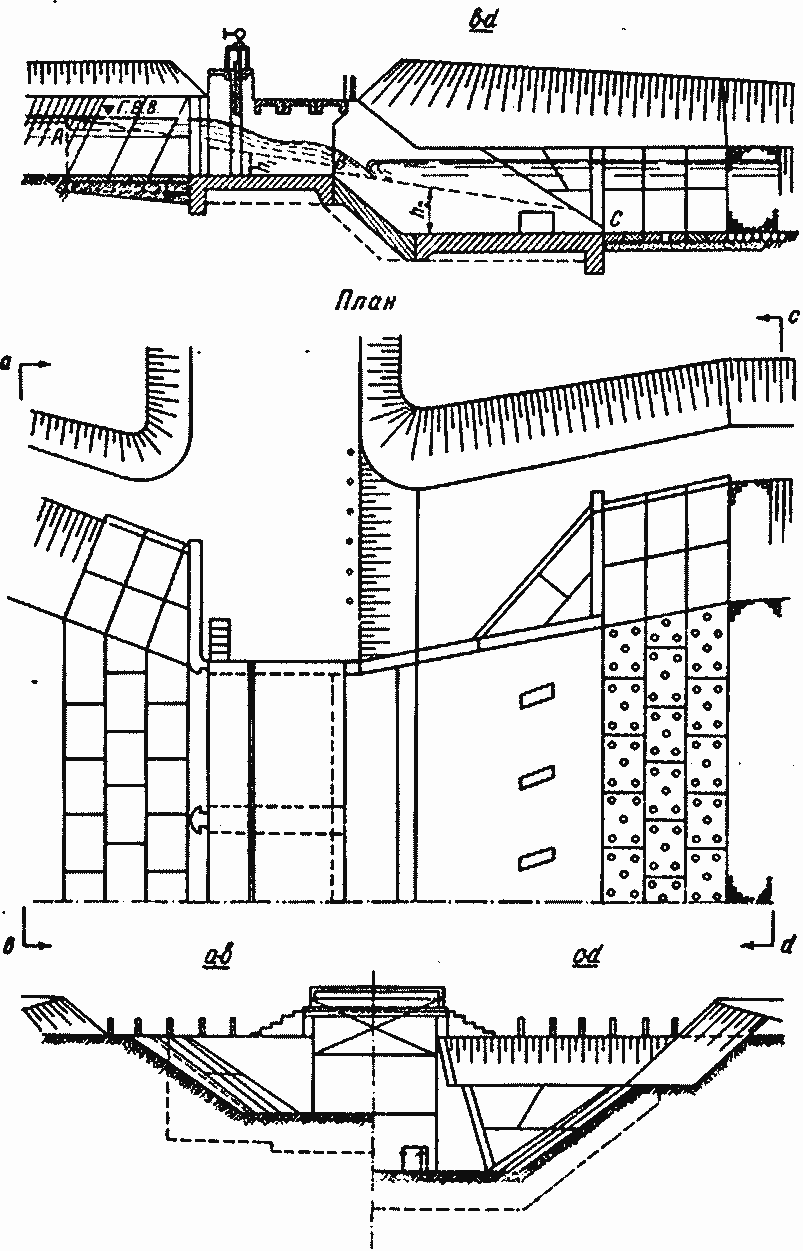

Рис. 4—15. Сбросной открытый регулятор.

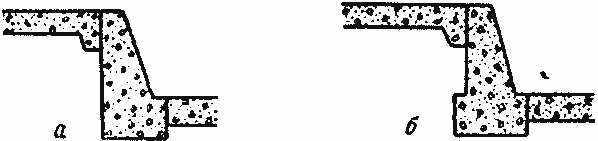

Рис. 4—10. Стенки падения сбросного регулятора.
Рис. 4—17. Сбросной регулятор с забральной стенкой.
Рис. 4—18. Сбросной регулятор по типу напорных труб.
