ГИДРАВЛИЧЕСКИЕ ЗАТВОРЫ.
МАСЛОНАПОРНЫЕ УСТАНОВКИ.
РЕГУЛЯТОРЫ
ГИДРАВЛИЧЕСКИЕ ЗАТВОРЫ
ДИСКОВЫЙ ЗАТВОР ДИАМЕТРОМ 6000 мм
(Вилюйская ГЭС)
Дисковый затвор (фиг. 54) диаметром 6000 мм с плоскоскошенным диском установлен ь специальном отсеке машинного зала перед спиральной камерой турбины (фиг. 55). и имеет вертикальный и горизонтальный разъемы.
Фиг. 54. Дисковый затвор диаметром 6000 мм с плоскоскошенным диском (Билюйскал ГЭС)
* В соответствии со специализацией турбинных заводов проектирование и изготовление гидрозатворов производятся Харьковским турбинным заводом им. С.М. Кирова.
Приводом затвора служат два качающихся сервомотора диаметром 800 мм.
Корпус затвора - литой из четырех частей.
Подшипники затвора изготовлены из древесного пластика и смачиваются водой.
Уплотнение осуществляется резиновыми шлангами специального сечения, закрепленными в корпусе затвора прижимными планками. Внутрь шлангов подается воздух под давлением 12 кгс/см2.
Система управления затвором предусматривает ручное открытие и закрытие затвора рукоятками, установленными на золотниках, а также аварийное автоматическое закрытие импульсом от реле защиты.

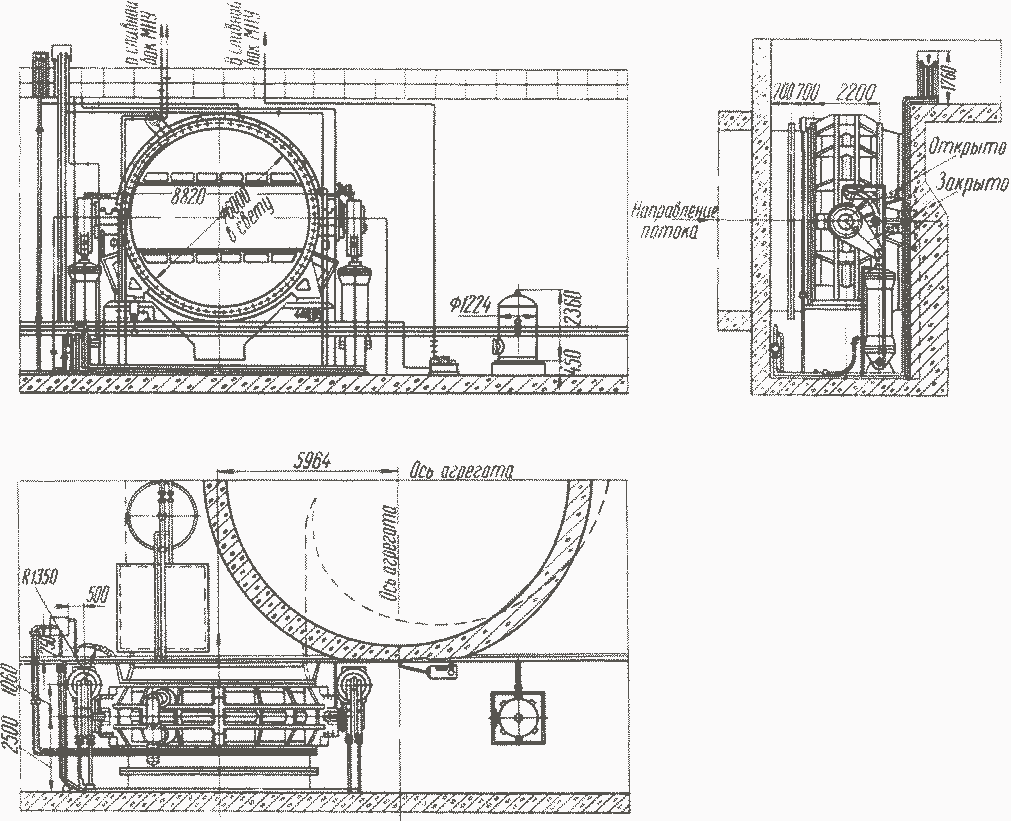

Фиг. 55. Установка дисковых затворов диаметром 6000 мм (Вилюйская ГЭС)
Основными механизмами системы управления являются золотники: управления затвором с электромагнитом, воздушного уплотнения с электромагнитом, стопора с электромагнитом, байпаса и резервирования. Золотник резервирования обеспечивает взаимное резервирование маслонапорных установок.
Питание системы управления маслом под давлением 1 С) кгс/см2 осуществляется от маслонапорной установки, состоящей из масловоздушного аккумулятора и маглонасосного агрегата. Протечки масла от золотников и сервомоторов поступают в лекажный агрегат. Уровень масла в баке лекажного агрегата контролирует реле уровня, которое включает электродвигатель масляного насоса, перекачивающего масло в бак маслонасосного агрегата.
Для предотвращения неправильных действий при ручном открытии или закрытии затвора предусмотрены гидравлические замки.
При автоматическом управлении затвором предусмотрены электрические блокировки.
Техническая характеристика
Напор, м: расчетный 90
максимальный с учетом гидроудара 115
Расход воды, м3/с ... 180
Тип уплотнения .
Резиновый . шланг
Тип, конструкция привода
Гидравлический, диаметром 800 мм
Время закрытия затвора, с: нормальное 120
аварийное 120
Рабочее давление масла в системе управления, кгс/см2 . 100
Дисковый затвор диаметром 6000 мм (фиг. 56) предназначен для перекрытия деривации при ревизиях и ремонтах ее участка, лежащего ниже затвора.
Затвор установлен в специальном помещении здания ГЭС. Корпус затвора - литой, изготовлен из четырех частей, выполнен с горизонтальным и вертикальным разъемами.
Диск затвора - литой, изготовлен из трех частей. Средняя часть диска выполнена заодно с цапфами. Плоская форма диска позволила установить два ряда уплотнений: рабочее на выходе и ремонтное на входе.
Подшипники затвора, изготовленные из древесного пластика, имеют водяную смазку.
( истома управления затвором предусматривает автоматическое аварийное закрытие и ручное - открытие и закрытие затвора с помощью рукояток, расположенных на лицевой стенке колонки управления. Механизмы управления затвором включают золотник управления, воздушный золотник с электромагнитами и главный золотник.
Питание системы управления маслом под давлением производится от маслонапорной установки, общей для двух затворов. Протечки масла от механизмов управления поступают в лекажный агрегат, откуда масляным насосом перекачиваются в бак маслонапорной установки.

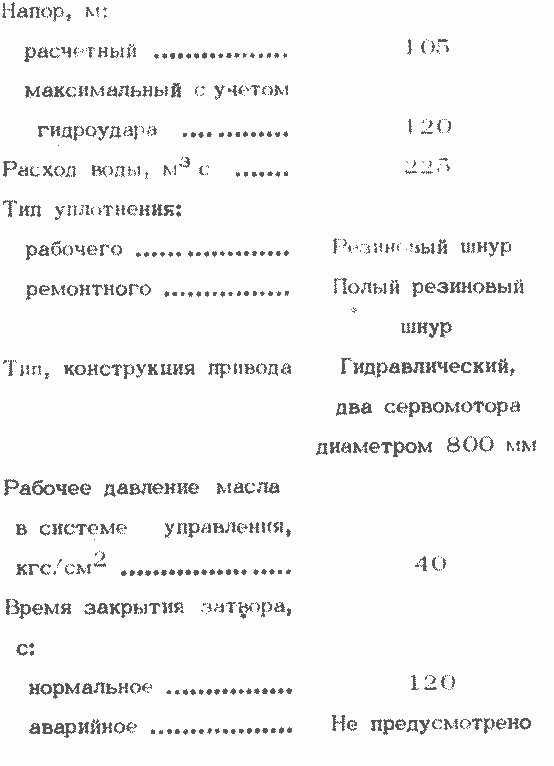

Техническая характеристика

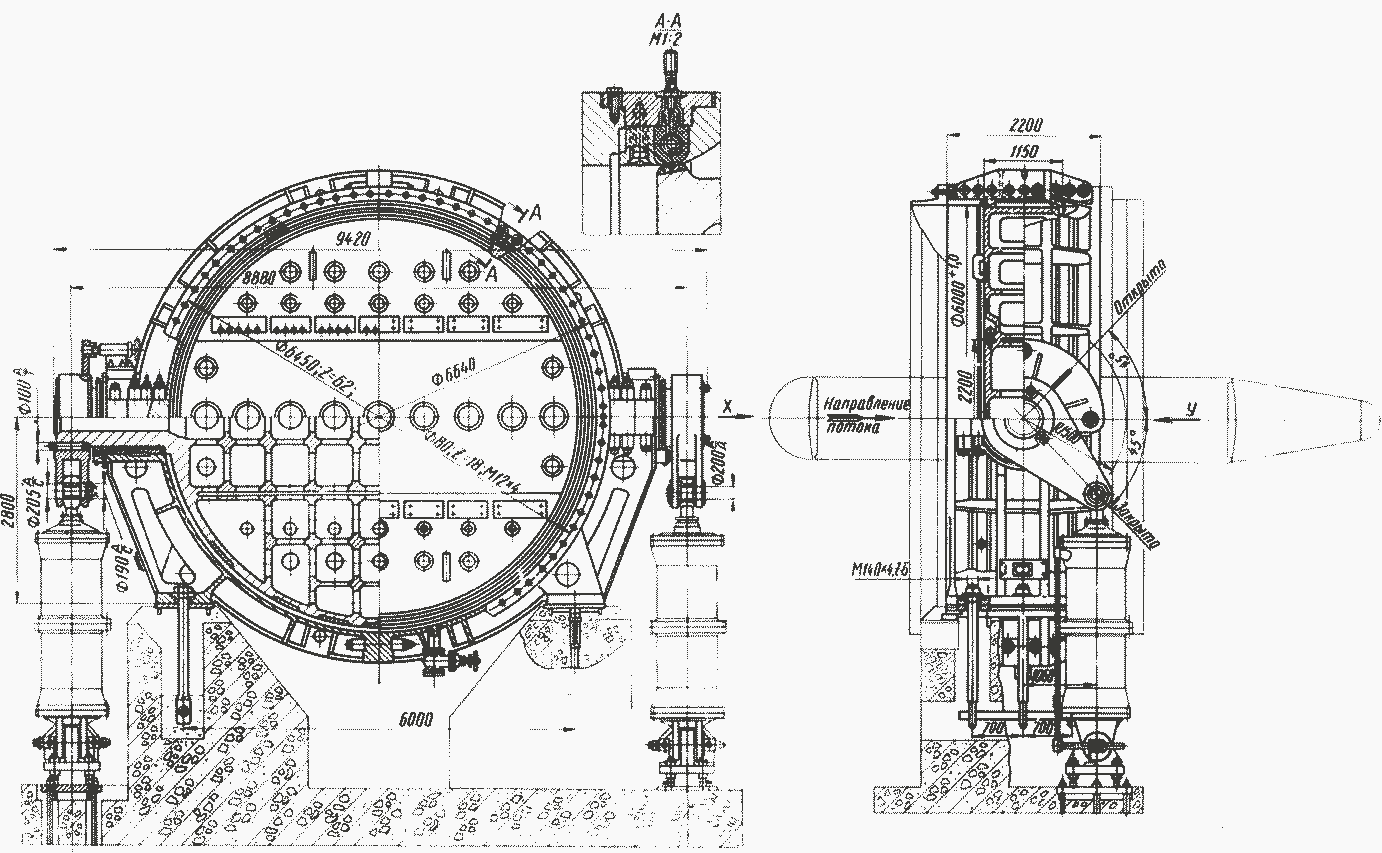

Фиг. 56. Дисковый затвор диаметром 6000 мм с плоским диском (Ингурская ГЭС)
