ТУРБИНА ТИПА РО 115 В-150 МОЩНОСТЬЮ 12500 кВт
(Мулей Юссеф ГЭС)
Вертикальная радиально-осевая турбина (фиг. 49) служит приводом генератора трехфазного тока подвесного типа.
Турбина установлена в металлической спиральной камере круглого сечения с углом охвата в плане 345°. Диаметр входного сечения 1 800 мм.
Статор турбины - сварно-литого исполнения с восемью профилированными колоннами. Полуколонны отливаются заодно с половинами верхних и нижних колец и свариваются попарно, образуя две части статора, которые затем скрепляются болтами.
Отсасывающая труба - изогнутой формы. Верхний и нижний конуса отсасывающей трубы не бетонируются, что позволяет демонтировать рабочее колесо вниз через специальную потерну.
Рабочее колесо - радиально-осевого типа с номинальным диаметром 1500 мм, с 14 лопастями, выполняется цельнолитым из стали 0X12НДЛ.
Уплотнения рабочего колеса - щелевые. Щели верхнего и нижнего уплотнений создаются неподвижными верхним и нижним кольцами и наружными уплотнительными поверхностями ступицы и обода рабочего колеса.
Вал турбины - цельнокованый полый. Опора под сегменты направляющего подшипника выполнена в форме юбки.
Для уменьшения вибрации агрегата при работе его на малых нагрузках производится впуск воздуха в область под рабочее колесо. Впуск воздуха осуществляется через вал агрегата специальным устройством и регулируется вручную при помощи муфтового крана, который устанавливается на неподвижном кожухе генератора.
Направляющий аппарат состоит из 16 направляющих лопаток, крышки турбины. регулирующего кольца, механизма поворота лопаток, нижнего кольца и других деталей.
Крышка турбины - сварная, выполнена заодно с верхним кольцом направляющего аппарата. Нижняя плоскость крышки турбины и верхняя плоскость нижнего кольца покрыты съемными облицовками из нержавеющей стали, предохраняющими их от абразивного износа и щелевой кавитации.
Лопатки направляющего аппарата асимметричного профиля отлиты из нержавеющей стали.
Регулирующее кольцо - литое, располагается с внешней стороны по отношению к направляющим лопаткам. Смазка опоры регулирующего кольца и втулок направляющего аппарата осуществляется густой смазкой вручную.
Поворот направляющих лопаток производится двумя прямоосными сервомоторами диаметром 275 мм.
Направляющий подшипник сегментный самоустанавливающийся, вкладыш его состоит из шести сегментов с баббитовой заливкой. Смазка подшипника - масляная. Тепловой контроль масла и сегментов осуществляется термометрами сопротивления и термосигнализаторами.
Турбина снабжена всеми необходимыми вспомогательными устройствами: водяными,
масляными трубопроводами, лекажным агрегатом для сбора протечек масла из системы регулирования турбины и управления затвором, площадками и лестницами, измерительными приборами и другим оборудованием.
У правление агрегатом полностью механизировано и автоматизировано.
Техническая характеристика
Напор, м:
расчетный 71,5
максимальный 82,5
минимальный 39
Мощность, кВт ... 12500
Скорость вращения, об/мин . 375
Диаметр рабочего колеса, мм ... 15 00
Количество лопастей рабочего колеса ... 14

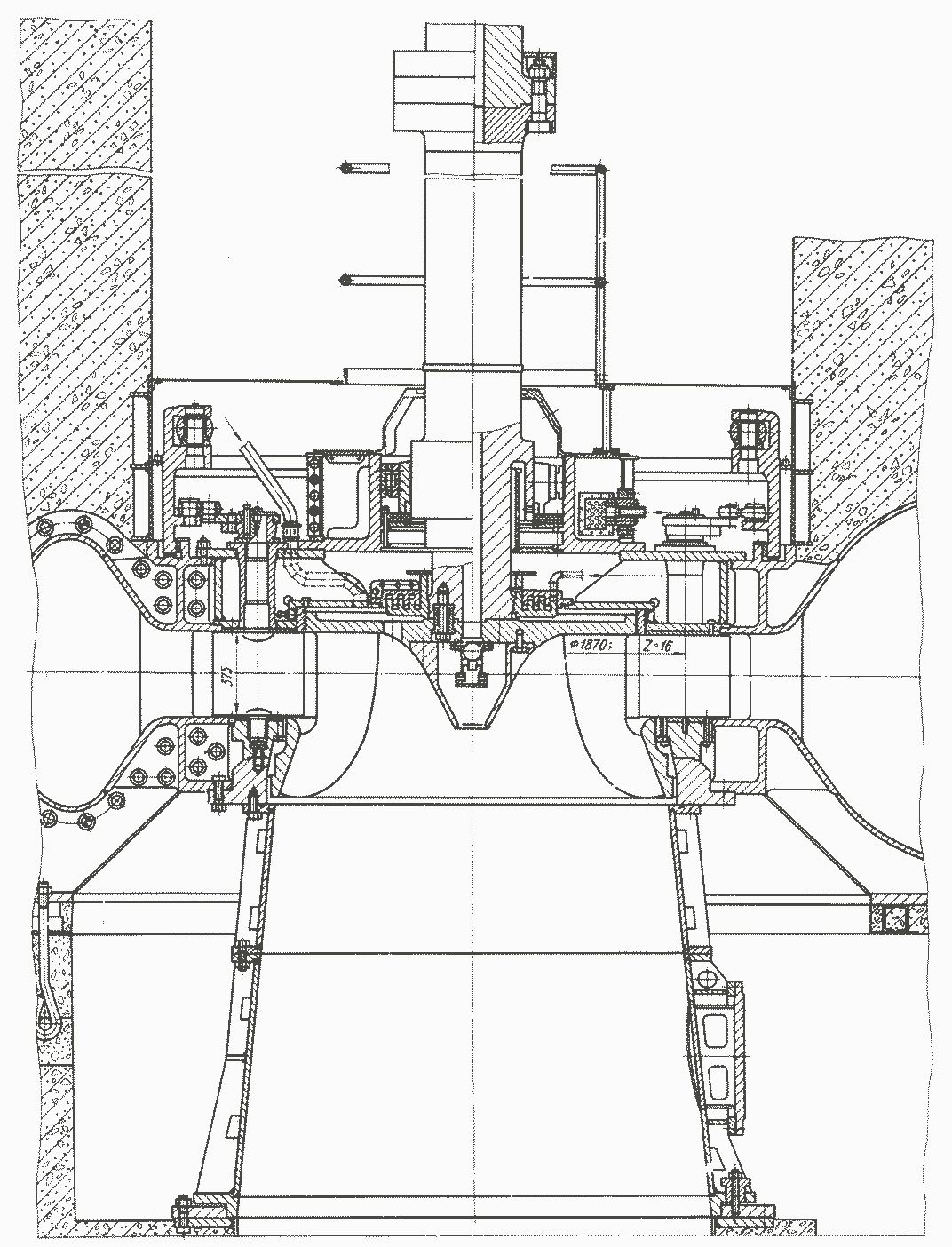

Фиг. 49. Разрез по турбине типа РО 115-В-150 (Мулей Юссеф ГЭС)
