ТУРБИНА ТИПА ПЛ 20 В 500 МОЩНОСТЬЮ 23800 кВт
(Варцихе ГЭС)

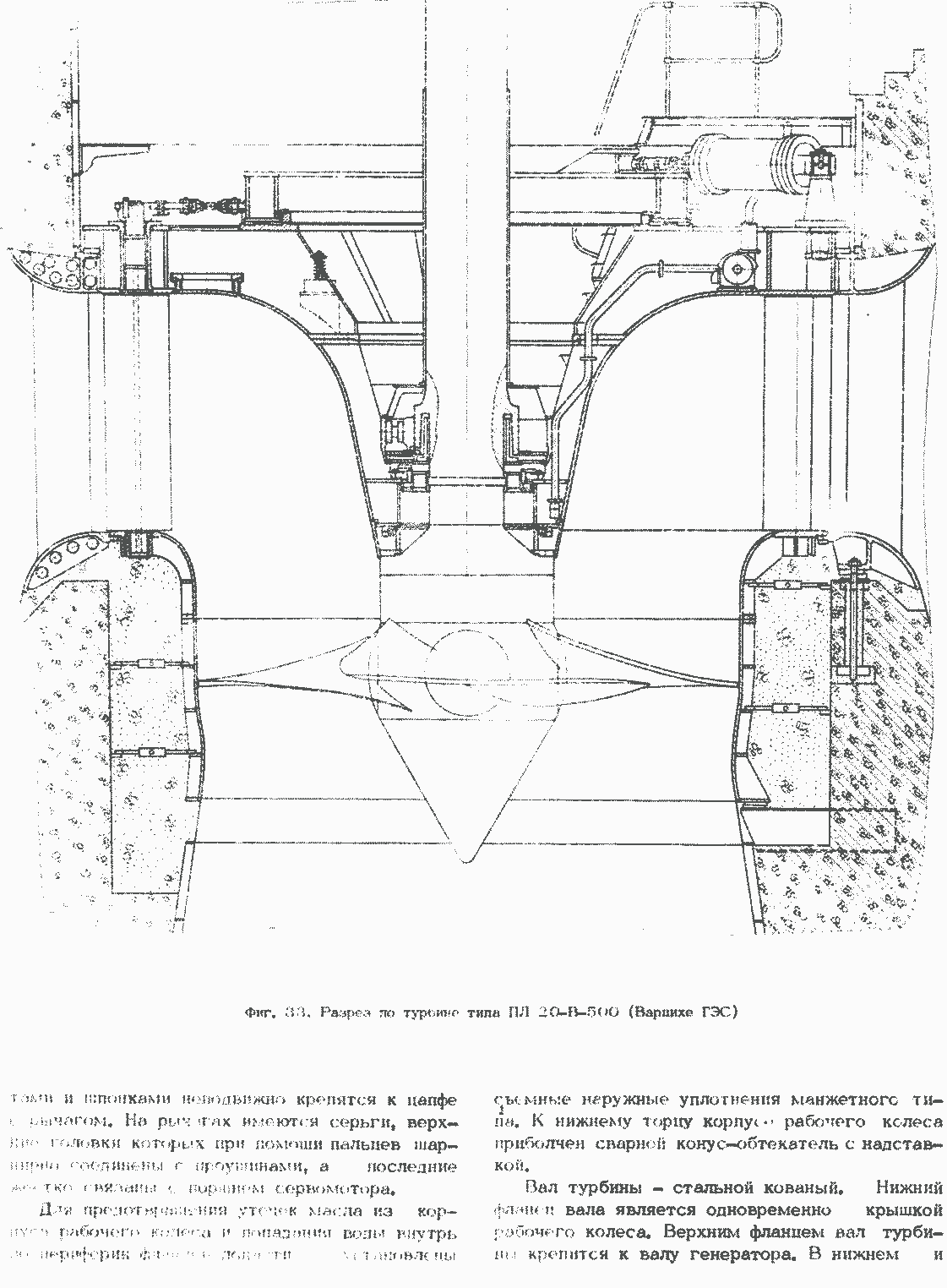

Турбина (фиг. 33, табл. 2) является приводом гидрогенератора трехфазного тока, зонтичного типа с опорой подпятника на специальной крестовине. Бетонная спиральная камера турбины имеет трапецеидальное сечение с углом охвата в плане 189°.
Сварно-литой статор турбины выполнен из шести частей и состоит из верхнего и нижнего колец, соединенных между собой 12 колоннами.
Шахта турбины облицована на высоту 27 00 мм от статора и представляет собой оребренный снаружи цилиндр. Облицовка конуса отсасывающей трубы изготовлена из листовой стали.
Направляющий аппарат имеет 24 поворотные направляющие лопатки симметричного профиля. Лопатка имеет три опорных подшипника с бронзовыми втулками, работающими на гус той смазке. Поворот лопаток направляющего аппарата производится прямоосными сервомоторами, расположенными на крышке турбины. Связь сервомоторов с направляющими лопатками осуществляется при помощи регулирующего кольца, серег и рычагов. На регулирующем кольце турбины установлено стопорное устройство. Регулирующее кольцо - сварной конструкции коробчатого сечения с опорными планками из бронзы. Движение сервомоторов передается регулирующему кольцу и от регулирующего кольца при помощи механизма поворота - лопаткам направляющего аппарата.
Рабочее колесо имеет сферический корпус и четыре лопасти, отлитые из нержавеющей стали. Поворот лопастей осуществляется поворотным механизмом, расположенным внутри корпуса рабочего колеса. Лопасти фланцем, болтами и шпонками крепятся к шафпе с рычагом.
верхнем концах вала соответственно установлены нижняя и верхняя вставки с бронзовыми втулками, служащими направляющими для маслоподводящих штанг рабочего колеса. В месте установки сегментного направляющего подшипника вал имеет опорный гребень.
Направляющий подшипник турбины состоит из корпуса, совмещенного с конусом крышки турбины, и восьми сегментов с баббитовой заливкой. В гребне вала турбины имеются отверстия, которые перекачивают масло из одной полости подшипника в другую, этим обеспечивается циркуляция масла в подшипнике и его смазка.
В крышке турбины установлены два клапана срыва вакуума диаметром 200 мм, которые предназначены для кратковременного впуска атмосферного воздуха под крышку турбины при быстром закрытии направляющего аппарата.
Система регулирования гидротурбины включает колонку управления типа ПОК-100 и маслонапорную установку типа МНУ-5,5-1/40.
Техническая характеристика
Напор, м:
расчетный ... 14,92
максимальный ... 18,35
минимальный 14,92
Мощность, кВт .. 23800
Скорость вращения, об/мин .. 115,4
Диаметр рабочего колеса, мм . 5000
Количество лопастей рабочего колеса ... 4
