ОБРАТИМАЯ НАСОС - ТУРБИНА ТИПА РОНТ 18-В-465 МОЩНОСТЬЮ 40000/34600 кВт (Киевская ГАЭС)
Обратимая радиально-осевая вертикальная насос-турбина служит приводом генератора трехфазного тока подвесного типа.
Насос-турбина (фиг. 52) работает в двух режимах - насосном и турбинном, обладая способностью правого и левого вращения, с числом оборотов в минуту 166,7.
Предусмотрена работа в режиме синхронного компенсатора.
В насосном режиме генератор-двигатель потребляет мощность из сети не более 40000 кВт во всем диапазоне напоров.
В турбинном режиме при напоре от расчетного 65 до максимального 70,5 м номинальная мощность составляет 34600 кВт, а при минимальном напоре 63 м - 327 00 кВт.
При маховом моменте 5100 тм2 увеличение числа оборотов при полном сбросе нагрузки не превышает 29% номинального.
Подпятник агрегата, воспринимающий осевое гидравлическое усилие и вес вращающихся частей, установлен на верхней крестовине генератора-двигателя.
Подвод воды в турбинном и отвод в насосном режимах осуществляются металлической
спиральной камерой круглого сечения с углом охвата в плане φ=345°,

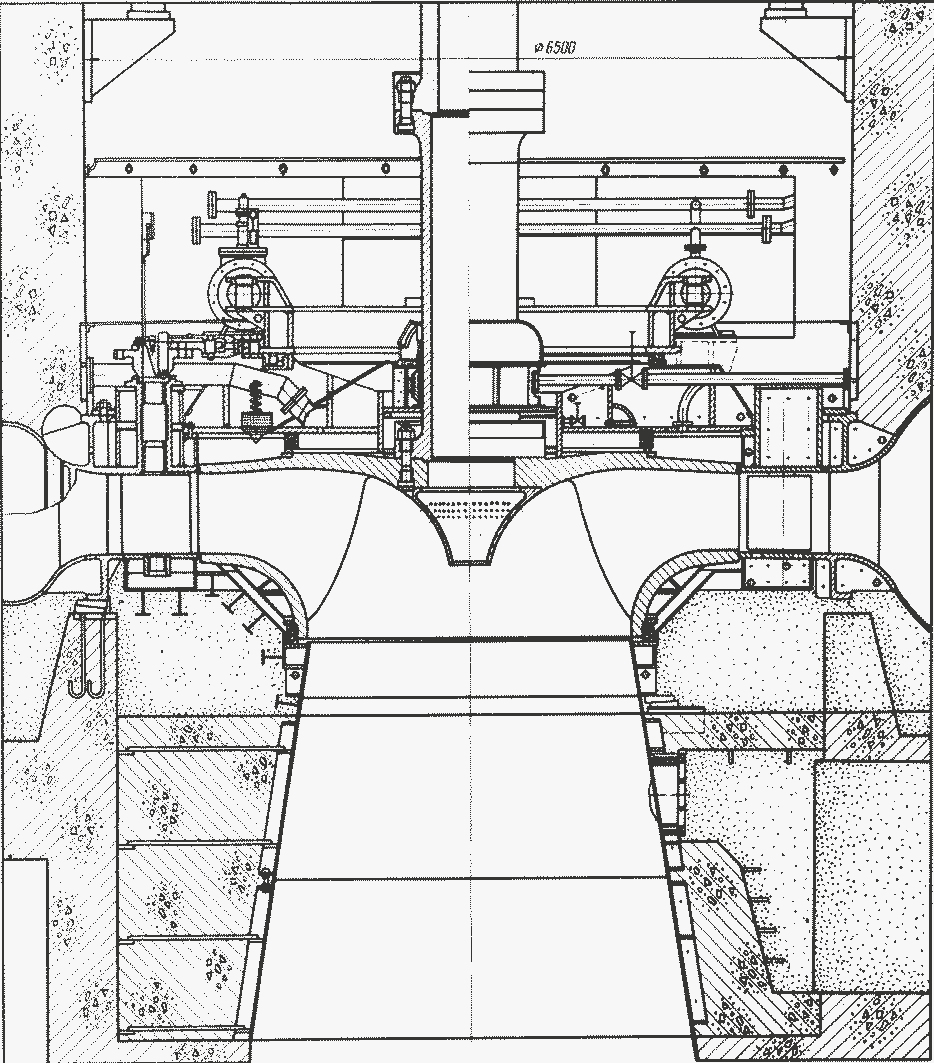

Фиг. 52. Разрез по насосу-турбине типа РОНТ 18-В-465 (Киевская ГАЭС)

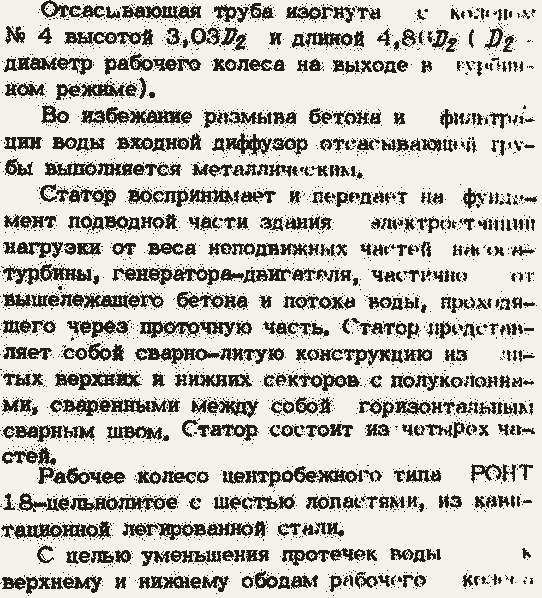

С целью уменьшения к верхнему и нижнему ободам крепятся уплотнительные кольца, которые с уплотнительными кольцами, закрепленными на крышке насоса-турбины и в камере рабочего колеса, создают лабиринтные уплотнения.
Расположение верхних и нижних уплотнений на одном диаметре способствует снижению осевого усилия. С этой полью через коллектор с двумя отводными трубами полость между крышкой насоса-турбины и верхним ободом рабочего колеса (за уплотнением) сообщается с отсасывающей трубой.
Вал - цельнокованый полый. В зоне установки направляющего подшипника вал облицован листами нержавеющей стали. К нижнему фланцу вала крепится рабочее колесо, к верхнему - вал генератора.
Для уменьшения вибрации агрегата при нестандартных режимах работы через клапан впуска воздуха и внутреннюю полость валов производится впуск воздуха под рабочее колесо.
В связи со спецификой работы насоса-турбины в насосном и турбинном режимах был специально спроектирован профиль лопатки направляющего аппарата для двух потоков.
Направляющий аппарат состоит из 16 лопаток, крышки насоса-турбины, нижнего, верхнего и регулирующего колец, механизма поворота лопаток со срезными предохранительными пальцами и других деталей.
Поворот лопаток осуществляется двумя прямоосными цилиндрическими сервомоторами с диаметром поршня 450 мм.
Один из сервомоторов имеет стопорное устройство, удерживающее направляющий аппарат в закрытом положении.
Сервомоторы соединяются с регулирующим кольцом посредством специальных тяг.
Направляющий подшипник выполнен сегментным; его конструкция допускает регулирование зазоров между валом и сегментами. Радиальная нагрузка воспринимается восемью сегментами, рабочая поверхность которых покрыта антифрикционным материалом. Смазка подшипника - водяная и обеспечивается отбором воды от технического трубопровода станции.
Удаление воды из крышки насоса-турбины в нижний бьеф осуществляется самотеком через трубки в верхнем кольце направляющего аппарата, полость верхнего кольца статора и трубу, расположенную в углублении зуба.
Управление агрегатом автоматизировано и осуществляется регулятором типа РМ-100. Питание системы регулирования маслом под давлением обеспечивается маслонапорной установкой МНУ—4-40.
Техническая характеристика Режим
Насосный Турбинный
Напор, м:
расчетный . 69,5 65,0
максимальный . 74,0 70,5
минимальный ... 66,5 63,0
Мощность, кВт:
максимальная . 40000 34600
при минимальном напоре (63 м) 40000 32700
Скорость вращения, об/мин 166,7
Диаметр рабочего колеса, мм ... 4650
Количество лопастей рабочего колеса .. 6
