ТУРБИНА ТИПА ПЛ 661-В-1030 МОЩНОСТЬЮ 59300 кВт
(Саратовская ГЭС)
Вертикальная поворотно-лопастная турбина служит приводом генератора трехфазного тока.
Бетонная спиральная камера турбины (фиг. 31, табл. 2) - таврового сечения с при
поднятым потолком. Отсасывающая труба высотой 2,252D1 и длиной 3,7852D1 - бетонная изогнутая.
Верхний и нижний конусы спиральной камеры, а также конус отсасывающей трубы облицованы тонкими стальными листами.

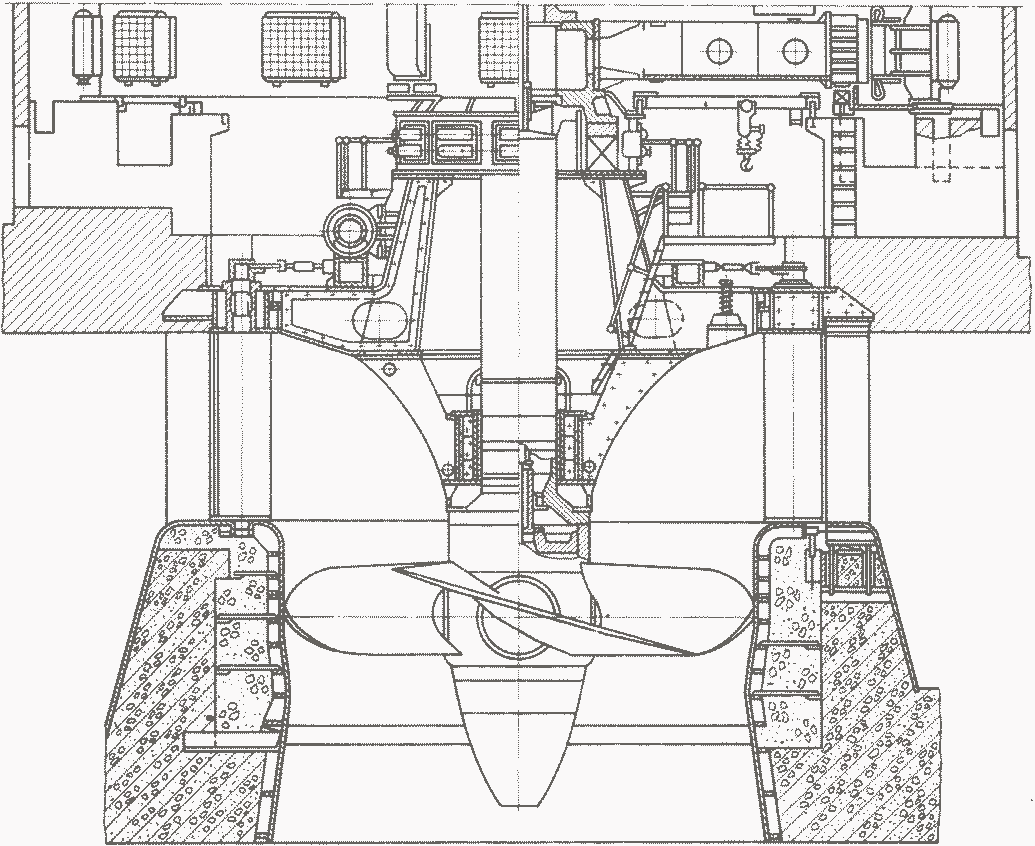

Фиг. 31. Разрез по гидроагрегату с турбиной типа ПЛ 661-В-1030 (Саратовская ГЭС)
Статор состоит из 16 профилированных сварно-литых колонн и жесткого сварного кольца, которое является одновременно верхним кольцом направляющего аппарата.
При ходе лопастей на закрытие под давлением внутренняя полость корпуса находится под поршнем. На периферии фланцев лопастей установлены съемные наружные уплотнения.
Вал турбины диаметром 13 00 мм - сварно-ковано-литой; нижний фланец служит крышкой рабочего колеса. Внутри полых валов турбины и генератора проходят трубчатые штанги, по которым подается масло под давлением от маслонапорной установки через главный золотник регулятора и маслоприемник к сервомотору рабочего колеса. Маслоприемник размешен над ротором генератора, на верхней его крестовине.
Направляющий аппарат состоит из 32 направляющих лопаток симметричного профиля, нижнего кольца, механизма поворота со срезными предохранительными пальцами, регулирующего кольца. Все кольцевые детали выполнены сварными разъемными.
Поворот направляющих лопаток осуществляется двумя торовыми сервомоторами диаметром 650 мм каждый.
Для выема направляющих лопаток в кольце статора имеются фигурные вырезы, которые сверху перекрываются фигурными фланцами корпуса подшипников, а снизу - ввариваемыми фигурными заглушками.
Места соприкосновения лопаток с верхним кольцом статора и нижним кольцом направляющего аппарата уплотнены резиновыми шнурами.
Камера рабочего колеса - сварная облегченной конструкции, выполнена в виде облицовки, состоящей из двух частей, цилиндрической и конической, изготовленных из биметалла со слоем из нержавеющей стали.
Рабочее колесо (фиг. 32) имеет четыре поворотные лопасти, отлитые из нержавеющей стали. Поворот лопастей осуществляется шатунно-кривошипным механизмом, расположенным внутри корпуса рабочего колеса, и приводится в движение поршнем сервомотора.
Направляющий подшипник выполнен с обрезиненным вкладышем. Смачивание подшипника производится водой, поступающей из трубопровода технических нужд станции через фильтр. Резервирование смазки осуществляется от второго трубопровода технических нужд. В зоне установки направляющего подшипника вал турбины облицован листами нержавеющей стали.
В конструкции турбин типа ПЛ 661-В-1030, изготовленных ЛМЗ им. XXII съезда КПСС, применены прямоосные сервомоторы, установленные на крышке турбины.

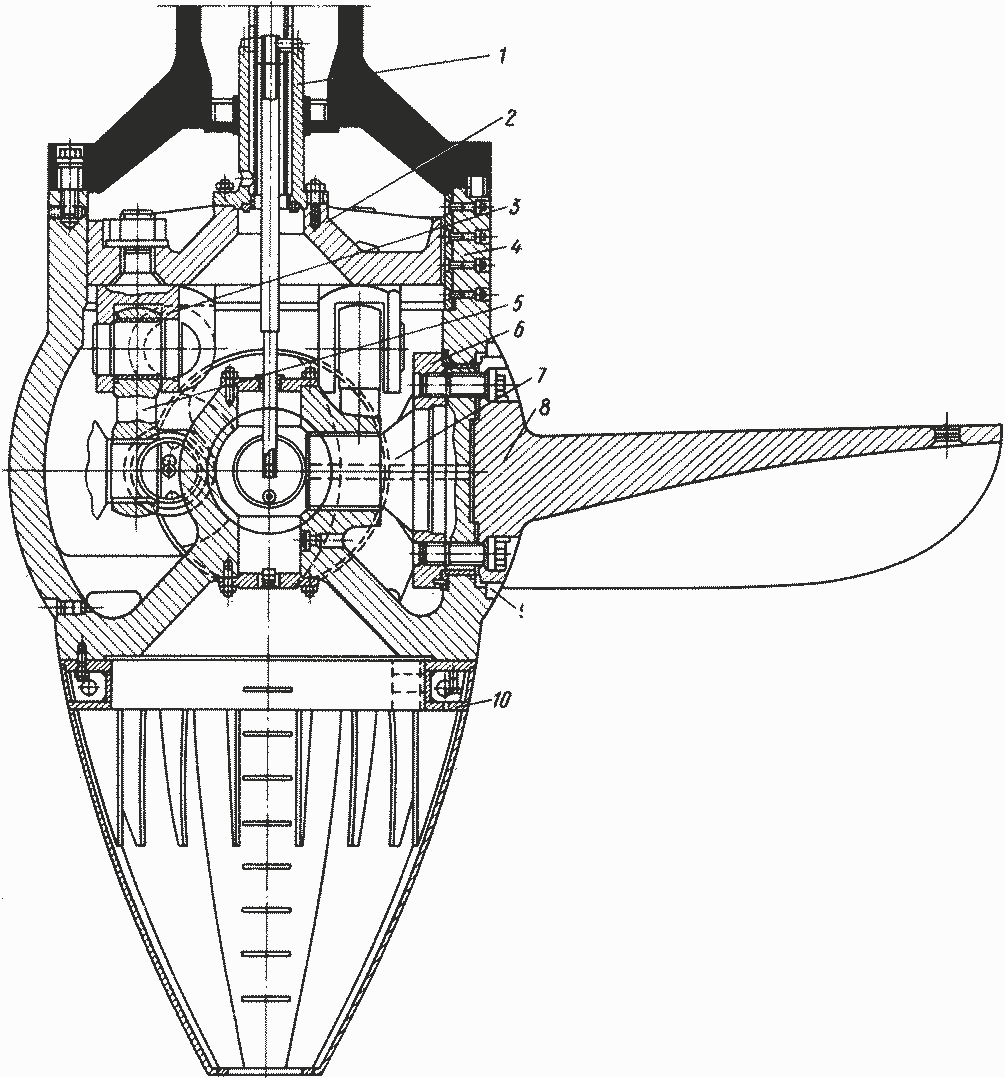

Фиг. 32. Рабочее колесо турбины типа ПЛ 661-В-1030: 1 - шток; 2 - поршень; 3 - проушина; 4 - корпус; 5 - серьга; 6 - рычаг; 7 - цапфа; 8 - лопасть; 9 - уплотнение лопасти; 10 - корпус
Техническая
характеристика
Напор, м: расчетный . 9,7
максимальный ... 14,7
минимальный . 6,5
Мощность, кВт . 593 00
Скорость вращения, об/мин 50
Диаметр рабочего колеса, мм . 103 00
Вес турбины, т 1180
Количество лопастей рабочего колеса 4
