ТУРБИНА ТИПА РО 683-В-245 МОЩНОСТЬЮ 56500 кВт
(Храм II ГЭС)
Вертикальная радиально-осевая турбина служит приводом гидрогенератора трехфазного тока.
Литая стальная спиральная камера турбины (фиг, 25, табл. 1) выполнена заодно со статором. Нижняя половина камеры залита бетоном до уровня оси направляющего аппарата. Отсасывающая труба - изогнутая высотой 2,02D1.
Верхняя часть конуса отсасывающей трубы облицована двухслойной листовой сталью.
Направляющий аппарат состоит из 24 поворотных направляющих лопаток из износоустойчивой нержавеющей стали с положительной кривизной профиля.
На омываемых поверхностях крышки турбины и нижнего кольца направляющего аппарата предусмотрены сменные износоустойчивые облицовки. Крышка турбины, нижнее кольцо направляющего аппарата и регулирующее кольцо-сварные.
Поворот направляющих лопаток осуществляется двумя сервомоторами диаметром 450 мм каждый, установленными на спиральной камере турбины. Один из сервомоторов снабжен стопорным устройством.
Рабочее колесо - сварное из нержавеющей стали, состоит из верхнего и нижнего поясов и 19 лопастей. Уплотнение - гребенчатого типа, выполнено в виде крупной резьбы с острыми вершинами. Каждая турбина снабжена двумя взаимозаменяемыми рабочими колесами.
Рабочее колесо турбины обеспечивает достаточно высокий КПД при амплитуде пульсаций за ним не более 2,5% напора. Предусмотрен впуск воздуха под рабочее колесо через полость вала турбины; внутри вала у нижнего фланца имеется автоматический воздушный клапан, соединяющийся с атмосферой через радиальные отверстия в стенке вала.
Вал турбины - сварной, кованое тело соединено с литыми фланцами (верхним и нижним).
Холостой выпуск обеспечивает максимальный расход воды 14 м3/с. Шаровой затвор диаметром прохода 1 7 00 мм приводится в действие двумя сервомоторами качающегося типа.
Подпятник агрегата расположен на верхней крестовине генератора.
Система регулирования турбины снабжена регулятором типа Р-100 и маслонапорной установкой типа МНУ-2,5.
Техническая характеристика
Напор, м: расчетный 307
максимальный . 324,3
минимальный .. ... 292,35
Мощность, кВт ... 56500
Скорость вращения, об/мин .. 428,6
Диаметр рабочего колеса, мм . 2450
Количество лопастей рабочего колеса ... 1 9

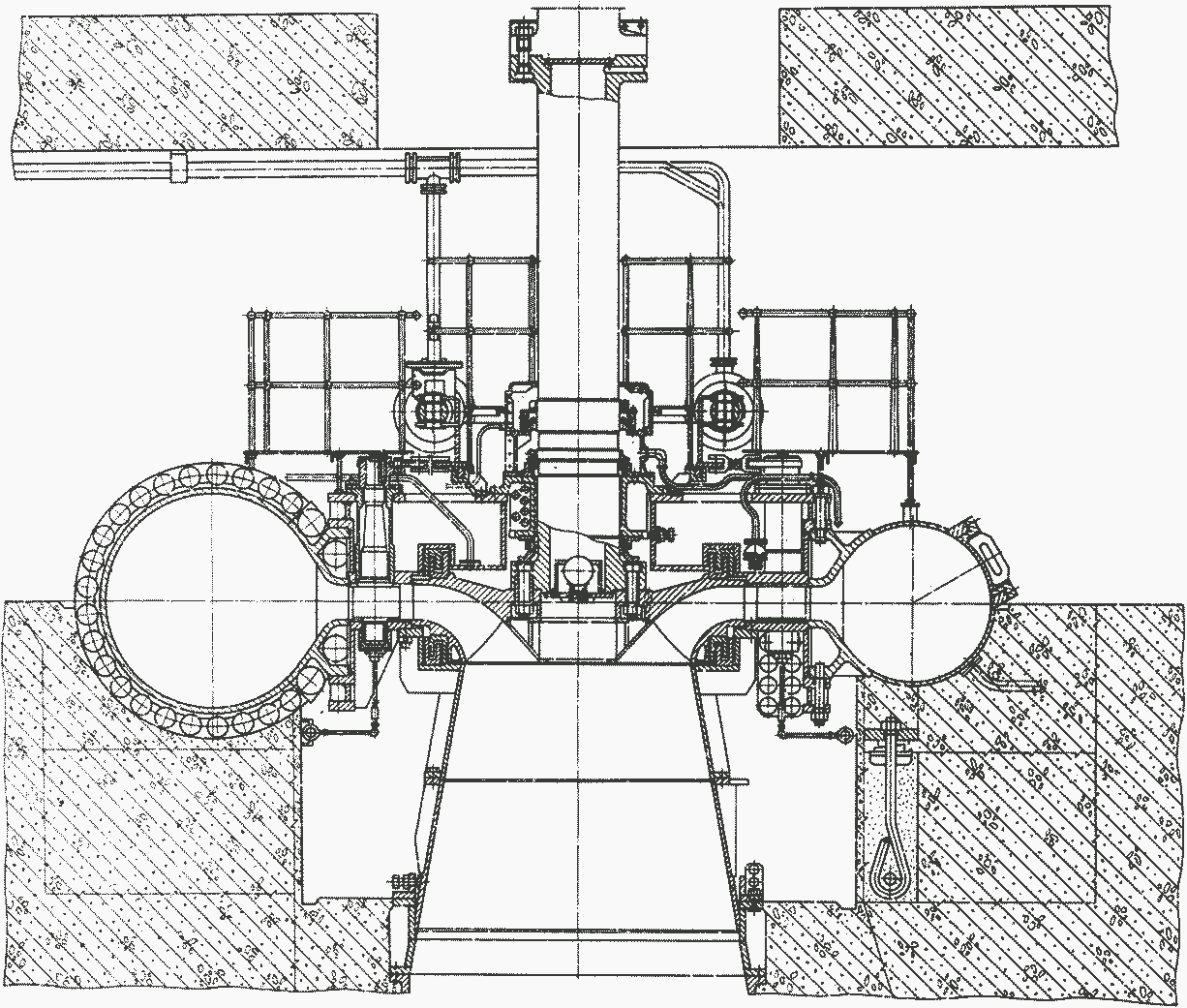

Фиг. 25. Разрез по турбине типа РО 683-В-245 (Храм II ГЭС)
