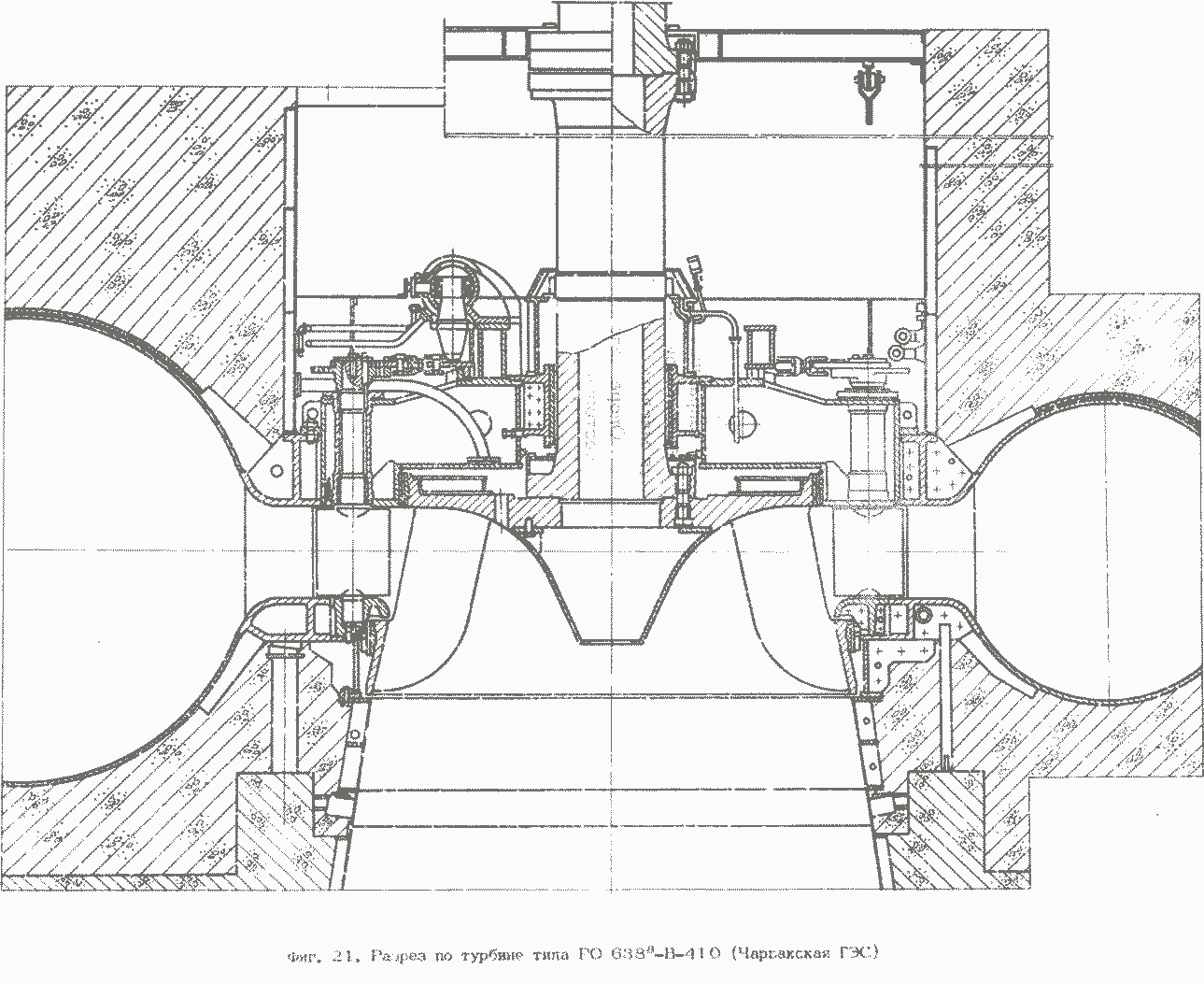

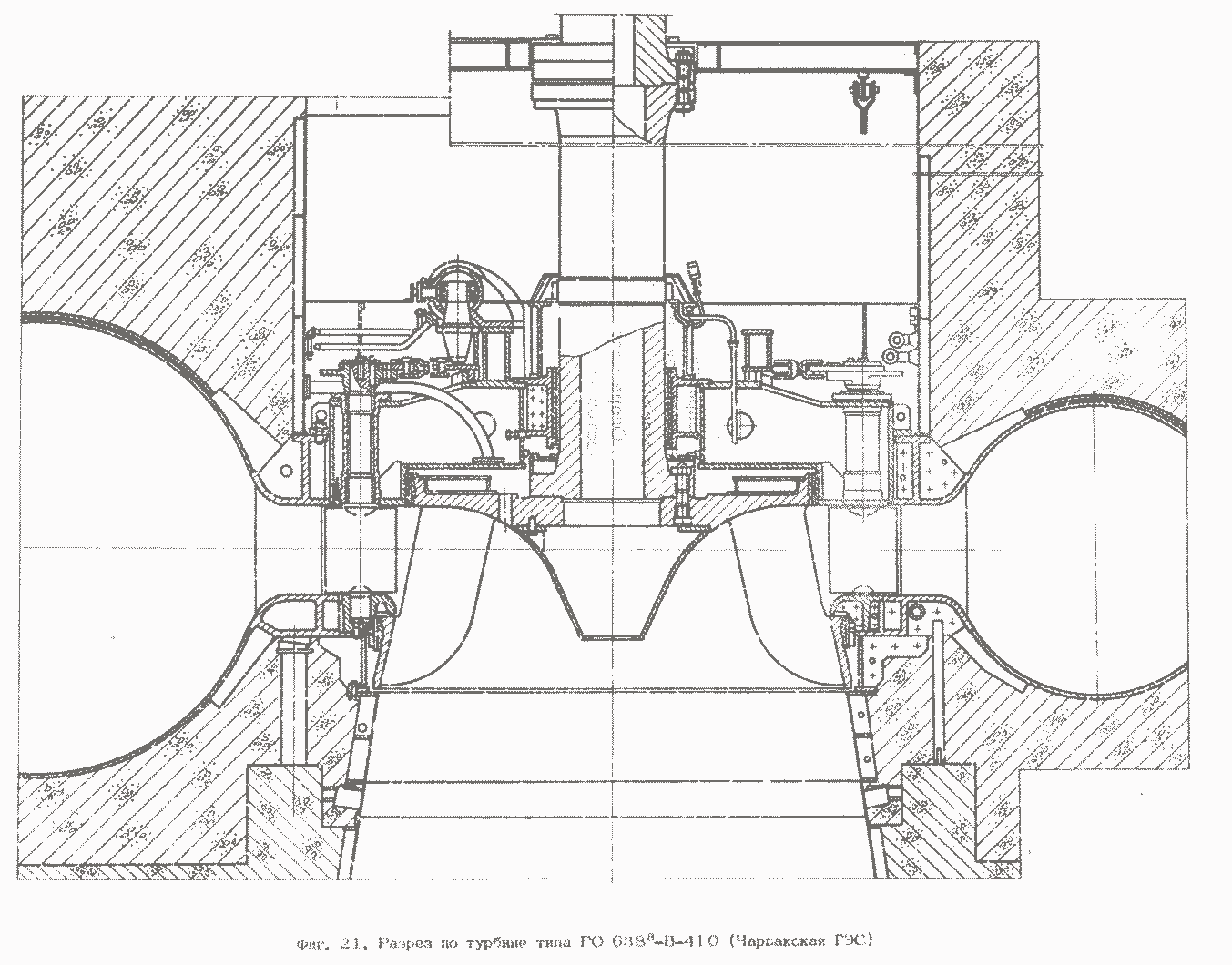

ТУРБИНА ТИПА РО 638а -В-410 МОЩНОСТЬЮ 155000 кВт
(Чарвакская ГЭС)
Радиально-осевая турбина (фиг.21) является приводом генератора трехфазного тока с опорой подпятника на верхней крестовине генератора. Спиральная камера турбины - металлическая сварная круглого сечения с углом охвата в плане 345°, диаметр входного патрубка 4267 мм. Спиральная камера выполнена из 26 звеньев, изготовленных из листовой стали, толщина звеньев от 28 до 32 мм. Для прочности в зоне крепления спиральной камеры со статором установлены ребра жесткости. Для входа в спиральную камеру предусмотрен лаз.
Статор - сварно-литой конструкции, выполнен из четырех частей, соединенных между собой болтами. Верхний пояс статора - литой, нижний - комбинированный. Статор имеет 12 литых сильно развитых в длину и толщину колонн, которые соединены со статором при помощи сварки. Наружный диаметр статора 6850 мм.
Отсасывающая труба турбины - изогнутая с коленом, имеет облицовку металлом в конической части до места перехода конуса в колено. Облицовка конуса отсасывающей трубы конструктивно состоит из фундаментного кольца, нижней части конуса и сопрягающего пояса. Фундаментное кольцо - жесткой конструкции из листовой стали. Облицовка нижней части конуса - стальная, сварена из четырех частей.
Направляющий аппарат - нормализованной конструкции, имеет 24 профилированные лопатки, которые подвешиваются на рычагах, укрепленных на верхних цапфах. Конструкция подвески позволяет регулировать торцевые зазоры между пером лопатки и верхним и нижним кольцами направляющего аппарата. Направляющие лопатки - литые из углеродистой стали, трехопорные, поворачиваются в трех подшипниках из древесного пластика, смачиваемого водой. Одновременный поворот на одинаковый угол всех направляющих лопаток производится регулирующим кольцом, связанным с рычагами при помощи серег. Регулирующее кольцо приводится в движение двумя сдвоенными прямоосными сервомоторами, установленными на крышке турбины. Диаметр каждого сервомотора 400 мм.
Уплотнение направляющего аппарата в закрытом положении обеспечивается за счет точной пригонки выходных кромок пера и торцов лопаток.
Рабочее колесо - сварно-литое из нержавеющей стали и имеет 15 штампованных лопастей из кавитационностойких материалов. Лопасти электрошлаковой сваркой соединены с ободами. Рабочее колесо снабжено лабиринтными уплотнениями щелевого типа, что позволяет менять лабиринтные кольца в случае износа.
Вал турбины с наружным диаметром 1 000 мм - цельнокованый, выполнен в форме тонкостенной стальной трубы с двумя фланцами. В зоне сопряжения с резиновым вкладышем подшипника вал облицовывается нержавеющей сталью.
Направляющий подшипник - резиновый, состоит из корпуса и вкладыша, выполненного из двух частей. Сверху и снизу вкладыши подшипника снабжены уплотнениями. Над подшипником установлено резиновое торцевое уплотнение, которое смачивается очищенной водой от трубопровода технического водоснабжения. Для уплотнения подшипника при длительных остановах и для смены торцевого уплотнения в конструкции подшипника предусмотрено специальное запорное устройство, расположенное над подшипником, что дает возможность демонтировать последний без осушения турбины. Запорное устройство состоит из кольца с уплотнительным шнуром, которое при необходимости может быть поджато вращением упорных винтов к торцам колец, одно из которых установлено на рабочем колесе, другое - на нижней части крышки.
Турбина снабжена электрогидравлическим регулятором типa ЭГР-100-3 и маслонапорной установкой типа МНУ-5,6-1/40. Предусмотрена работа агрегата на автоматическом управлении. Пуск и останов агрегатов, а также распределение нагрузки осуществляются дистанционно с пульта управления, расположенного в здании ГЭС. Предусматривается работа агрегата в режиме синхронного компенсатора.
Техническая характеристика
Напор, м: расчетный .. 113
максимальный . .. 148,6
минимальный ... 90
Мощность, кВт ... 155000
Скорость вращения, об/мин .. 187,5
Диаметр рабочего колеса, мм 4100
Количество лопастей рабочего колеса . 15
Вес турбины с закладными частями без регулятора и затвора, т 320,6
Вертикальная радиально-осевая турбина (фиг. 22, табл. 1) служит приводом гидрогенератора трехфазного тока.
Металлическая спиральная камера турбины - круглого сечения. Угол охвата камеры в плане 345°. Спиральная камера состоит из 26 звеньев, изготовленных из листовой стали толщиной от 28 до 32 мм. Звенья соединены между собой и со статором сваркой.
Отсасывающая труба - изогнутая. Облицовка конуса отсасывающей трубы - сварная из четырех частей, оребренная. Толщина листов облицовки 14 мм.
Статор - сварно-литой из четырех частей. К литым поясам (верхнему и нижнему) приварены литые профилированные колонны; к нижнему поясу статора - камера рабочего колеса.
Фундаментное кольцо - сварное жесткой конструкции, выполнено из листовой стали. Сопрягающий пояс — вальцованный из листов.
Направляющий аппарат - цилиндрический, состоит из 24 литых стальных поворотных лопаток. Уплотнение цапф направляющих лопаток достигается при помощи профилированных манжет. Уплотнение направляющего аппарата в закрытом положении обеспечивается за счет точной пригонки выходных кромок пера и торцов лопаток,
Поворот направляющих лопаток осуществляется двумя сдвоенными прямоосными сервомоторами диаметром 4 00 мм. Сервомоторы снабжены стопорным устройством.
Рабочее колесо диаметром 4100 мм цельнолитое, имеет 15 лопастей из кавитационностойких материалов, выполнено с лабиринтными уплотнениями. Предусмотрено специальное устройство для впуска воздуха под рабочее колесо.
Вал турбины диаметром 1 000 мм - цельнокованый в виде тонкостенной стальной трубы с двумя фланцами. Болты фланцевого соединения сверлу закрываются сварными крышками. К нижней крышке крепится лабиринтное кольцо и запорное устройство.
Направляющий подшипник турбины выполнен с баббитовой заливкой. Смазка осуществляется маслом.
Опора подпятника агрегата расположена на крестовине генератора. В систему регулирования входят регулятор типа ЭГР-1 00-3 и маслонапорная установка типа ЛАНУ-5,6-1 /40.
Техническая характеристика
Напор, м: расчетный 121,92
максимальный 158,5
минимальный 79,86
Мощность, кВт .. 127 000
Скорость вращения, об/мин 187,5
Диаметр рабочего колеса, мм .. 4100
Количество лопастей рабочего колеса . 15

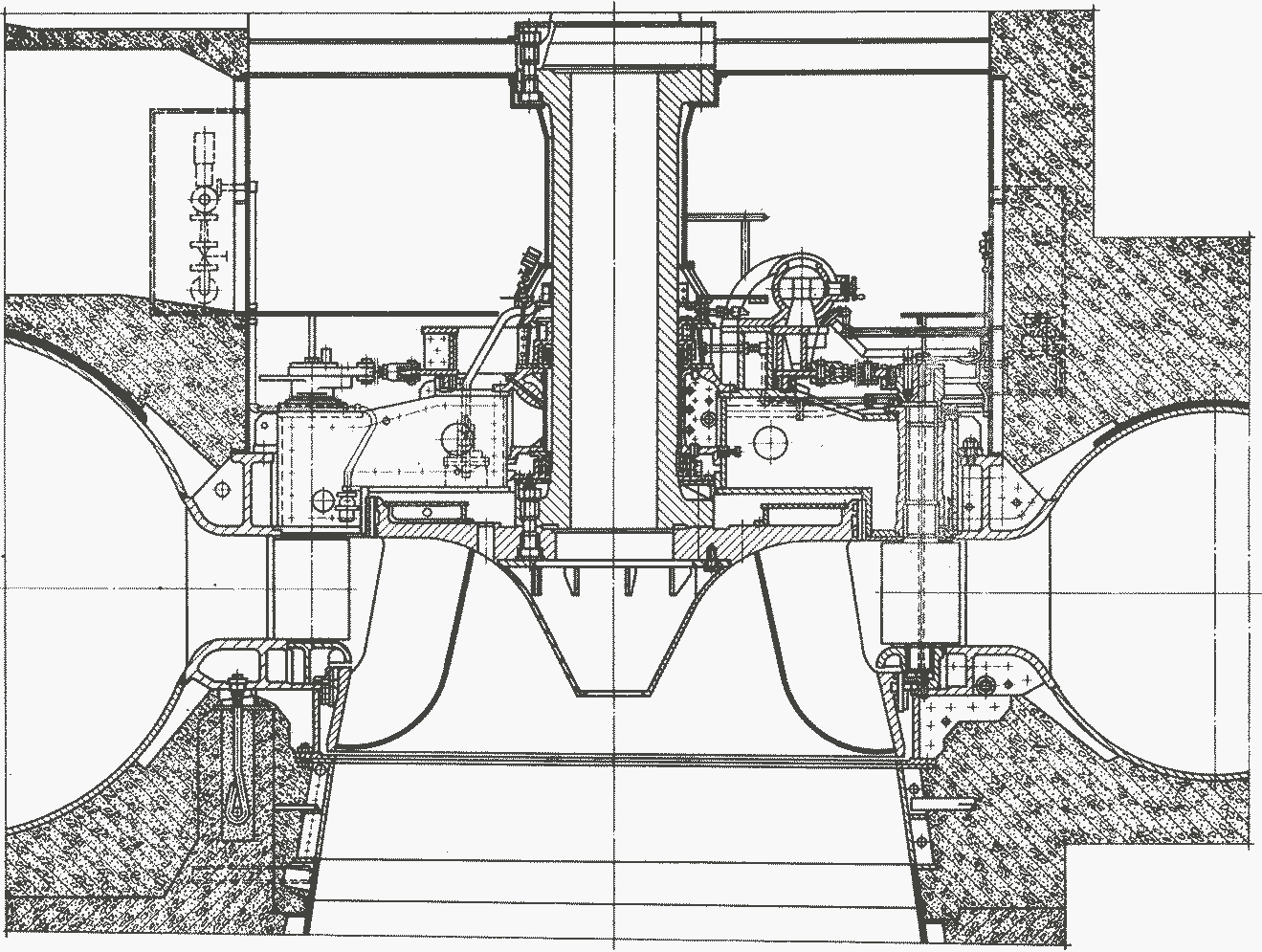

Фиг. 22. Разрез по турбине типа РО 638-В-410 (Бхакра-Нангел ГЭС)
