ТУРБИНА ТИПА РО 697-В-750 МОЩНОСТЬЮ 508000 кВт
(Красноярская ГЭС)
Вертикальная радиально-осевая турбина (фиг. 13, табл. 1) служит приводом гидрогенератора трехфазного тока, опора пяты которого находится на крышке турбины.
Спиральная камера турбины - круглой формы сварная (комбинированная из стали разных марок), отсасывающая труба - изогнутая высотой 2,62.
Статор, состоящий из шести частей, выполняется сварным из литых заготовок, верхнего и нижнего поясов и 12 профилированных колонн.
Крышка турбины диаметром 10 м сварная с ужесточающим коническим поясом в средней части. На наружной поверхности крышки устанавливается опора пяты генератора.
Направляющий аппарат высотой 0,252 состоит из 24 лопаток асимметричного профиля. Смазка цапф лопаток - водяная. Втулки механизма привода регулярной смазки не требуют.
Поворот направляющих лопаток осуществляется двумя попарно сдвоенными прямоосными сервомоторами диаметром 650 мм, расположенными в шахте турбины на опоре подпятника и работающими при давлении масла в системе регулирования 40 кгс/см2.
Рабочее колесо (фиг. 14) - сварное, имеет верхний и нижний ободы, 14 отлитых в кокиль лопастей с наплавленным антикавитационным покрытием в опасных зонах и удлиненный конус-обтекатель.
По обоим ободам закреплены уплотнения. Наибольший диаметр рабочего колеса 8650, высота 4000 мм, вес около 250 т. Предусмотрен впуск воздуха под рабочее колесо.
Вал агрегата - единый (фиг. 15) диаметром 23 00 и длиной 7700 мм, трубчатый, сварен из отдельных поковок и соединяется непосредственно со ступицей ротора генератора. В зоне подшипника вал облицован рубашкой из нержавеющей стали.

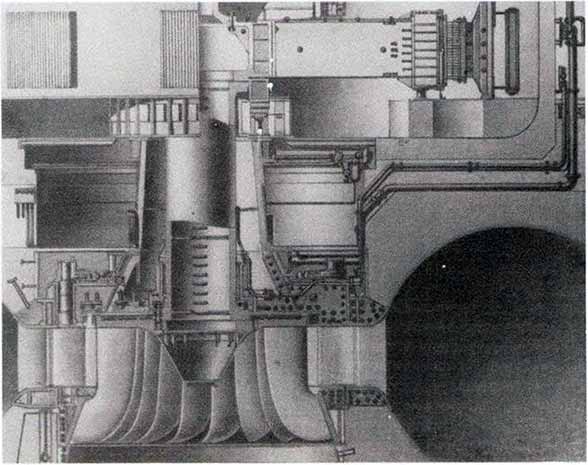

Фиг. 13. Разрез по турбине типа РО 697-В-750 (Красноярская ГЭС)
Фиг. 14. Рабочее колесо турбины перед погрузкой на лихтер
Направляющий подшипник, выполненный с обрезиненным вкладышем, расположен внутри крышки турбины. Смазка осуществляется водой.
Турбина снабжена регулятором типа ЭГРМ-150-3 и маслонапорной установкой типа МНУ-20-2/40.
Техническая характеристика
Напор, м: расчетный . 93
максимальный 100,5
минимальный ... 76
Мощность, кВт .. 508000
Скорость вращения, об/мин .. 93,75
Диаметр рабочего колеса, мм 7500
Количество лопастей рабочего колеса . 14

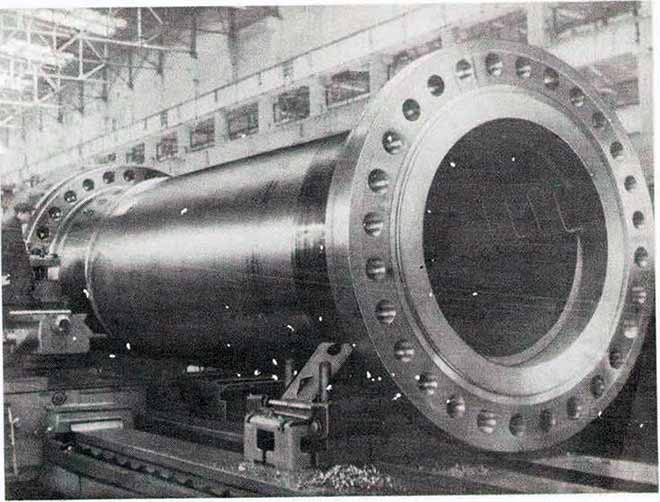

Фиг. 15. Обработка вала турбины
