ТУРБИНА ТИПА РО 957-В-475 МОЩНОСТЬЮ 310000 кВт
(Нурекская ГЭС)
Высоконапорная радиально-осевая турбина (фиг. 40, табл. 2) служит приводом генератора трехфазного тока подвесного типа.
Подвод воды к турбине осуществляется спиральной камерой круглого сечения с углом охвата в плане 360 смешанной конструкции (фиг. 41). Металлическая оболочка спирали работает совместно с арматурой бетона. Такая конструкция исключает изгибные напряжения в местах, где у металлических спиралей находится заделка.
Статор - сварно-литой, состоит из шести частей. Полуколонны отлиты заодно с частями верхнего и нижнего поясов статора и сварены между собой, образуя шесть частей, которые в свою очередь скрепляются болтами.
Направляющий аппарат состоит из 24 поворотных лопаток, отлитых из нержавеющей стали. Цапфы лопаток опираются на три бронзовые втулки: две - в корпусе подшипника и одна - в нижнем кольце направляющего аппарата. Нижняя и средняя цапфы уплотняются резиновыми манжетами.
Втулки механизма поворота - бронзовые. Предусмотрена централизованная система густой смазки.

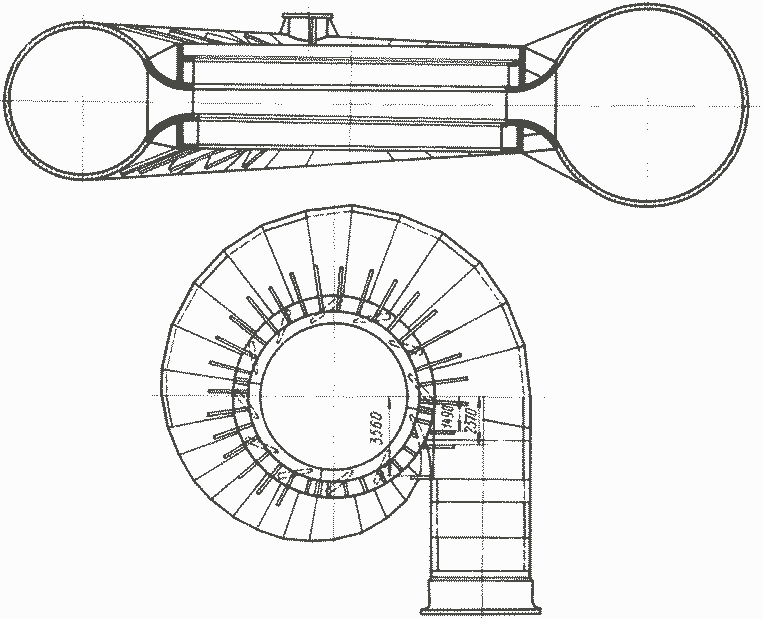

Фиг. 4 1 . Спиральная камера турбины типа РО 957-В-475
Поворот направляющих лопаток осуществляется двумя прямоосными сервомоторами диаметром 750 мм каждый, установленными в нише шахты турбины.
Рабочее колесо - сварно-литое из нержавеющей стали, имеет 17 лопастей. В ступице и ободе выполнены профилированные пазы, на лопастях имеются хвостики, которые заводятся в пазы и снаружи обвариваются. На рабочем колесе установлены щелевые уплотнения.
Вал турбины диаметром 1400 мм - цельнокованый со сквозным центральным отверстием. В зоне установки направляющего подшипника вал развит в специальный кольцевой гребень диаметром 1800 мм.
Крышка турбины - сварная, выполнена заодно с верхним кольцом направляющего аппарата. Нижнее кольцо - литое из двух половин.
Направляющий подшипник - сегментный самосмазывающийся. Радиальную нагрузку воспринимают 12 регулируемых самоустанавливающихся сегментов с баббитовой облицовкой. Регулировка зазора между сегментами и валом осуществляется клиновым центрирующим устройством. Под направляющим подшипником установлено торцевое лепестковое уплотнение. Смазка осуществляется жидким маслом.
Регулирование турбины осуществляется электрогидравлическим регулятором типа ЭГР-100, который обеспечивает полную автоматизацию процессов пуска, останова и работу агрегата на холостом ходу, а также в режиме группового регулирования. Питание системы регулирования маслом под давлением осуществляется от маслонапорной установки типа МНУ-20-40.

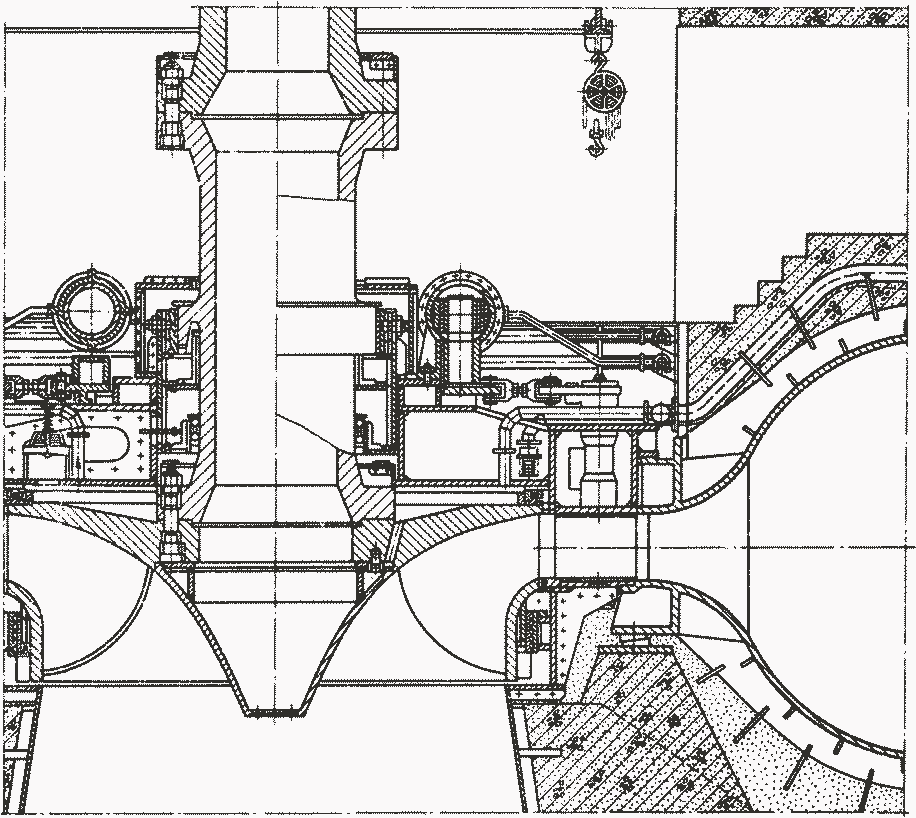

Фиг. 40. Разрез по турбине типа РО 957-В-475 (Нурекская ГЭС)
Техническая характеристика
Напор, м: расчетный 223
максимальный . 275
минимальный .. 207
Мощность, кВт ... 310000
Скорость вращения, об/мин ... 200
Диаметр рабочего колеса, мм 4750
Количество лопастей рабочего колеса ... 17
