Техническое обслуживание и контроль за состоянием трансформаторов СН и РТСН в процессе эксплуатации ведется в соответствии с документацией завода изготовителя, "Основных правил обеспечения эксплуатации атомных станций".
В процессе эксплуатации следует контролировать величину нагрузки, напряжения и температурный режим трансформатора. Осмотры трансформаторов без отключения производить в соответствии с графиками, утвержденными на АЭС. Внеочередные осмотры должны проводиться:
при резком изменении температуры окружающего воздуха;
при появлении сигналов о неисправности трансформатора;
при отключении его действием защит от внутренних повреждений.
При осмотре трансформатора следует проверять:
целостность и чистоту фарфора вводов;
соответствие давления масла в герметичных вводах указаниям заводской инструкции по эксплуатации вводов;
отсутствие течей масла из бака трансформатора, системы охлаждения, запорной арматуры, расширителя и других конструктивных элементов; состояние индикаторного силикагеля;
целостность измерительных и защитных приборов (манометрических термометров, стрелочных маслоуказателей, манометров);
работу системы обогрева шкафа приводного механизма устройства РПН при температуре окружающего воздуха ниже +5°С;
уровни масла в расширителях;
температуру верхних слоев масла трансформатора;
правильность работы системы охлаждения трансформаторов, в том числе отсутствие посторонних шумов при при работе вентиляторов и насосов.
Ежемесячно необходимо регистрировать в специальном журнале показания счетчика числа переключений устройств РПН.
При работе устройств РПН в режиме редких переключений необходимо периодически производить прогонку переключающего устройства для самозачистки контактов.

Особенности эксплуатации трансформаторов системы ТРДНС и ТРДЦН

Трансформаторы должны быть окрашены в светлые тона краской, стойкой к атмосферным воздействиям и воздействию масла.
Питание электродвигателей устройств охлаждения должно быть осуществлено от двух источников с применением АВР.
Принудительная циркуляция масла в системах ДЦ должна быть непрерывной независимо от нагрузки.
Включение трансформаторов на номинальную нагрузку допускается:
с системой Д при любой отрицательной температуре окружающего воздуха;

с системой ДЦ при температурах окружающего воздуха не ниже - 25°С, в аварийных условиях допускается включение трансформаторов на полную нагрузку не зависимо от температуры окружающего воздуха.
Трансфокаторы РТСН оборудованы автоматическим пожаротушением, которое включается автоматически при срабатывании газовой защиты с контролем отключенного положения воздушных выключателей ОРУ и выключателей 6.3кВ резервных магистралей.

Состав и назначение устройств РЗА трансформаторов

Состав и назначение устройств РЗА трансформаторов собственных нужд (ТСН ) подробно отражены в учебном материале 0Т-Г-01Т.03.02, поэтому в данном учебном пособии рассмотрены устройства РЗА резервных трансформаторов собственных нужд ( РТСН ) на примере для 2РТСН-1,2. В соответствии со структурной схемой (рис.3.1.07).

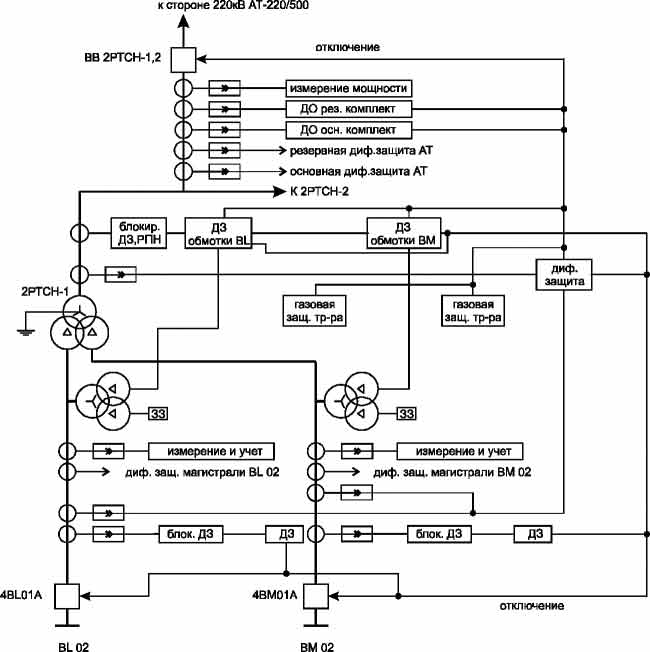

3.1.07. Структурная схема РЗА 2РТСН -1,2

На 2РТСН-1 и 2РТСН-2 установлены следующие виды устройств РЗА:
- Дифференциальная защита для каждого трансформатора.
Защита охватывает зону, ограниченную ТТ, встроенными во вода 220 кВ трансформатора, и ТТ, установленными во вводных ячейках, и защищает трансформатор от всех видов КЗ в обмотке 220 кВ трансформатора и от междуфазных КЗ в обмотках 6 кВ и на участке ошиновки от выводов трансформатора до выключателей.
- Газовая защита для каждого трансформатора.
Предназначена для защиты трансформатора от повреждений, связанных с выделением газов при разложении масла под воздействием электрической дуги или сильного нагрева. Газовая защита также защищает трансформатор при уходе масла из бака трансформатора.
- Газовая защита РПН для каждого трансформатора.
Предназначена для защиты контакторов РПН от внутренних повреждений.
- Дифференциальная отсечка (основной и резервные комплекты). Предназначена для резервирования действия дифференциальной защиты трансформатора. Каждый комплект дифференциальной
отсечки имеет 2 выдержки времени. С меньшей выдержкой времени защита действует на отключение ВВ 2РТСН-1,2. С большей выдержкой времени защита действует на отключение АТ.
Дистанционная защита стоковым пуском стороны 220 кВ для каждого трансформатора.
Дистанционная защита, установленная на стороне 220 кВ 2РТСН-1 и 2РТСН-2, предназначена для резервирования действия дистанционных защит вводов от трансформаторов на резервную магистраль при междуфазных коротких замыканиях.
На каждом трансформаторе установлено 2 комплекта дистанционных реле, цепи напряжения каждого из которых подключены к TH соответствующего ввода на резервную магистраль. Для обеспечения несрабатывания дистанционной защиты при неисправности цепей напряжения она снабжена токовым пуском.
Дистанционная защита стоковым пуском резервной магистрали (для каждой резервной магистрали).
Дистанционная защита, установленная на вводах трансформаторов 2РТСН-1 и 2РТСН-2 на резервную магистраль, предназначена для резервирования действия дистанционных защит резервных вводов на секции 6 кВ нормальной эксплуатации при междуфазных коротких замыканиях. Цепи напряжения дистанционного реле подключены к TH ввода на резервную магистраль. Дистанционная защита резервной магистрали также имеет токовый пуск.
Защита от замыканий на землю на резервных магистралях с действием на сигнал (для каждой резервной магистрали).
Сигнализирует о наличии на них замыкания на землю.
Дуговая защита от коротких замыканий во вводных ячейках на резервную магистраль.
Защита от перегрузки обмоток 6 кВ трансформаторов 2РТСН-1 и 2РТСН-2 с действием на сигнал.
Защита от неполнофазного режима и непереключения фаз ВВ 2РТСН-1,2. Предназначена для предотвращения повреждения электродвигателей при работе не на всех фазах и действует на отключение оставшихся не отключенных фаз.
Устройство автоматического включения пожаротушения.
Пожаротушение включается 2РТСН-1 и 2РТСН-2 автоматически при срабатывании газовой защиты с контролем отключенного положения ВВ 2РТСН-1,2 и выключателей 4BL01A, 4ВМ01А, 4BN01A, 4ВР01А.
Автоматическое управление режимом охлаждения трансформатора для каждого трансформатора.
Предусматривает включение дополнительного охладителя при увеличении тока нагрузки трансформатора по любой из обмоток 6 кВ до 1150А или повышении температуры верхних слоев масла до 40°С. В системе охлаждения предусмотрен резервный охладитель, который включается при отключении рабочего охладителя. Предусмотрено также АВР вводов питания ШАОТ.
Защита от понижения уровня масла в расширителях трансформатора и РПН для каждого трансформатора с действием на сигнал.
Защита от повышения температуры масла в баке трансформатора для каждого трансформатора с действием на сигнал.
Дифференциальная защита резервной магистрали 6 кВ для каждой магистрали.
Предназначена для защиты резервных магистралей от междуфазных коротких замыканий и действует на отключение вводных выключателей 4BL01A, 4ВМ01А, 4BN01A, 4ВР01А и секционных выключателей 3BL12A, 3ВМ12А, 3BN12A, 3ВР12А.
Для контроля за режимом работы трансформаторы 2РТСН-1 и 2РТСН-2 оборудованы следующими приборами:
- амперметрами для измерения тока одной фазы обмотки ВН трансформаторов. Амперметры установлены на панели 18 ЦЩУ.
- амперметрами для измерения тока одной фазы каждой обмотки 6 кВ трансформаторов. Амперметры установлены на панели 18 ЦЩУ.
- мегаомметрами для измерения мощности каждой обмотки 6 кВ трансформаторов. Мегаваттметры установлены на панели 18 ЦЩУ.
вольтметрами для измерения напряжения на стороне - 6 кВ трансформаторов (секции 4BL и 4ΒΝ). Вольтметры установлены на панели 18 ЦЩУ.

- указателями положения переключающих устройств РПН трансформаторов. Указатели положения установлены на панели 18 ЦЩУ.
- счетчиками для учета электрической энергии, проходящей через каждую обмотку 6 кВ трансформаторов. Счетчики установлены в ячейках выключателей 4BL01A, 4ВМ01А, 4ΒΝ01Α, 4ВР01А.
- вольтметрами с переключателями для измерения линейных и фазных напряжений. Вольтметры и переключатели установлены в ячейках TH секций 4BL, 4ВМ, 4BN, 4ВР.
Включение и отключение выключателя ВВ-220 кВ 2РТСН-1,2, выключателей 4BL01A, 4ВМ01А, 4BN01A, 4ВР01А вводов на резервные магистрали и секционных выключателей 3BL12A, 3ВМ12А, 3BN12A, ЗВР12А осуществляется с панели 18 ЦЩУ.
Ключи управления переключающими устройствами трансформаторов установлены на панели 18 ЦЩУ.

Табло сигнализации 2РТСН-1,2 расположены на панели 18 ЦЩУ.

Возможные отклонения от нормального режима работы трансформаторов и способы их устранения


Отклонения
от нормального режима

Возможные причины отклонения

Способы ликвидации отклонения

Низкий уровень масла в расширителе.

1. Утечка масла из трансформатора или системы охлаждения.

1. Осмотреть трансформатор, установить утечку масла. При обнаружении утечки вывести трансформатор в ремонт.

2.Резко снизилась температура окружающего воздуха.

1.Осмотреть трансформатор и проверить соответствие уровня масла температуре воздуха.

Неисправность охлаждения

1.АВР питания шкафа обдува трансформатора

1. Выяснить и устранить причину, отключения рабочего ввода восстановить питание

2. Отключились вентиляторы обдува

1.Выявить дефектный электродвигатель, вывести его в ремонт, оставшиеся ввести в работу

3. Отсутствует питание в шкафу обдува ТСН (РТСН)

1. Выяснить и устранить причину, восстановить питание, при необходимости задействовать резервное питание

Перегрев масла

1.Высокая температура масла

1 .Проконтролировать нагрузку трансформаторов, эффективность работы системы охлаждения

2.Неисправен термосигнализатор

1. Отключить и заменить неисправный термосигнализатор

Отсутствует дистанционное управление РПН

1. Отсутствие питания привода

1. Проверить включенное положение автомата питания привода РПН при необходимости включить

2. Сработало реле блокировки в схеме управления РПН

1. Проконтролировать нагрузку трансформатора, по стороне 24кВ. Разгрузить трансформатор

2. Проконтролировать отключение обдува при низкой температуре масла

3. Застревание переключателя в начальном или промежуточном положении

1. Завершить переключение со шкафа привода РПН. При неисправности цепи местного управления, снять напряжение с трансформатора и завершить переключение рукояткой Длительная работа при застревании РПН в промежуточном положении запрещается

Сработал сигнальный элемент газового реле

  1. Снижение уровня масла в расширителе
  2. Выделение газа при начальном повреждении трансформатора
  3. Неисправность цепей сигнализации

1.1.Осмотреть трансформатор, проверить уровень масла в расширителе, температуру масла, отсутствие течей масла и срабатывание предохранительных устройств

1.2.При уходе масла из расширителя не переводя отключающий элемент газового реле "на сигнал11 устранить причину, вызывающую снижение уровня масла, а затем долить масло в расширитель, привлекая для этого ремонтный персонал

1.3.При отсутствии замечаний по пунктам 1.1-1.2 и проверки цепей сигнализации требуется немедленная разгрузка и отключение трансформатора для отбора проб газа и выявления причин срабатывания газового реле

1.4.В случае отсутствия показаний о разложении изоляции, горючести газа, отсутствия признаков повреждения, ввести в работу ТСН (РТСН) с дальнейшим контролем за выделением газа и повторной проверкой его горючести

Отключение трансформатора защитами

1 .Внутреннее повреждение трансформатора

  1. Внешнее к.з
  2. Ложная работа устройств РЗА
  1. Произвести осмотр РЩБ, трансформаторов, токопроводов 24кВ и 6кВ
  2. По результатам осмотра определить причину отключения, сделать необходимые сообщения, вызвать ремонтный персонал для устранения нарушений.
