При возникновении неисправностей у блочных трансформаторов и их систем охлаждения предусмотрена вызывная и аварийная сигнализация с высвечиванием табло на п.НУ-32 БЩУ (рис. 5.7.40).
5.7.40. Панель БЩУ ΗΥ-32
Панель БЩУ ΗΥ-32
имеют следующие наименования:

"Охлаждение Т-1(2)",
"Отключилось охлаждение Т-1(2)",
"Неисправность блока генератор-трансформатор",
"Газовая защита Т-1(2)",
"КИВ-500 Т-1(2)",
"Отсечной клапан Т-1(2)Ф".
Табло "Охлаждение -1(2)" высвечивается при: (рис. 5.7.41,42,43)

  1. Исчезновении напряжения на резервном вводе основного или дополнительного шкафа ШАОТ (реле К29 обесточивается и замыкает свой нормально-замкнутый контакт).
  2. Срабатывании реле KL, контролирующего проток охлаждающей воды через маслоохладители (бл. 2,3,4), при этом контакты расходомеров МО-1 и МО-2 соединены последовательно. На бл.4 реле KL запускает электрокон- тактный манометр при снижении давления охлаждающей воды в напорном коллекторе до 0,1 кгс/см2.
  3. Отключении автомата SF отсечного клапана.
  4. Отключении автомата S1Fпускового (бл.1,3), пускорезервного (бл.2) маслонасоса.
  5. Срабатывании реле KHL3, которое запускается при отключении рабочего маслонасоса, включая пусковой и резервный на бл.4.
  6. Включении резервного ввода питания основного или дополнительного шкафа ШАОТ.
  7. Отключении автомата S7F (S5F) резервного маслонасоса на бл.1,3.

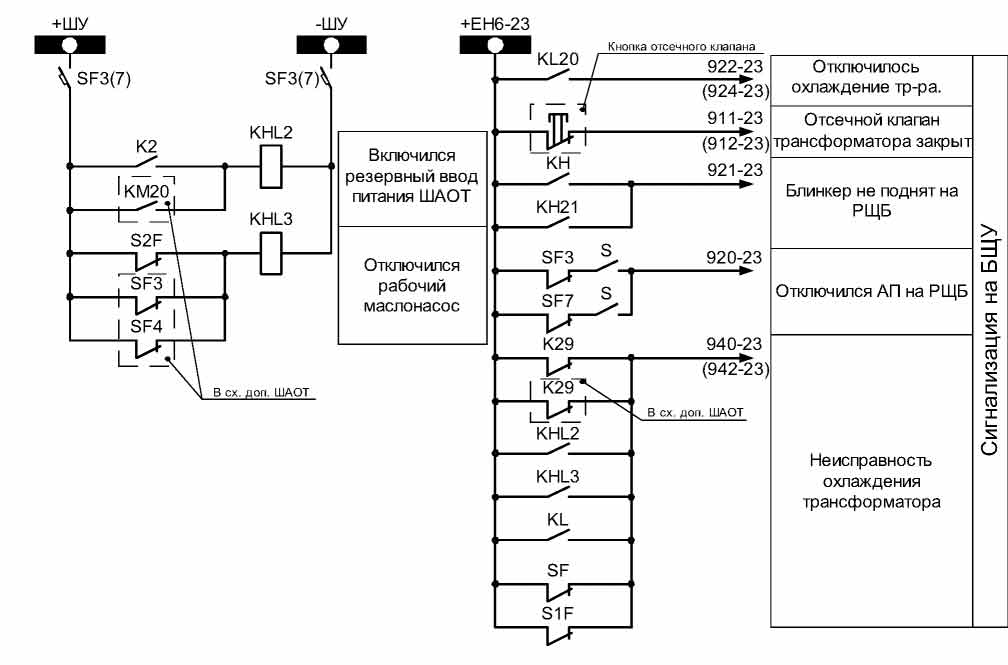

5.7.41. Цепи сигнализации системы охлаждения 1Т-1(2)

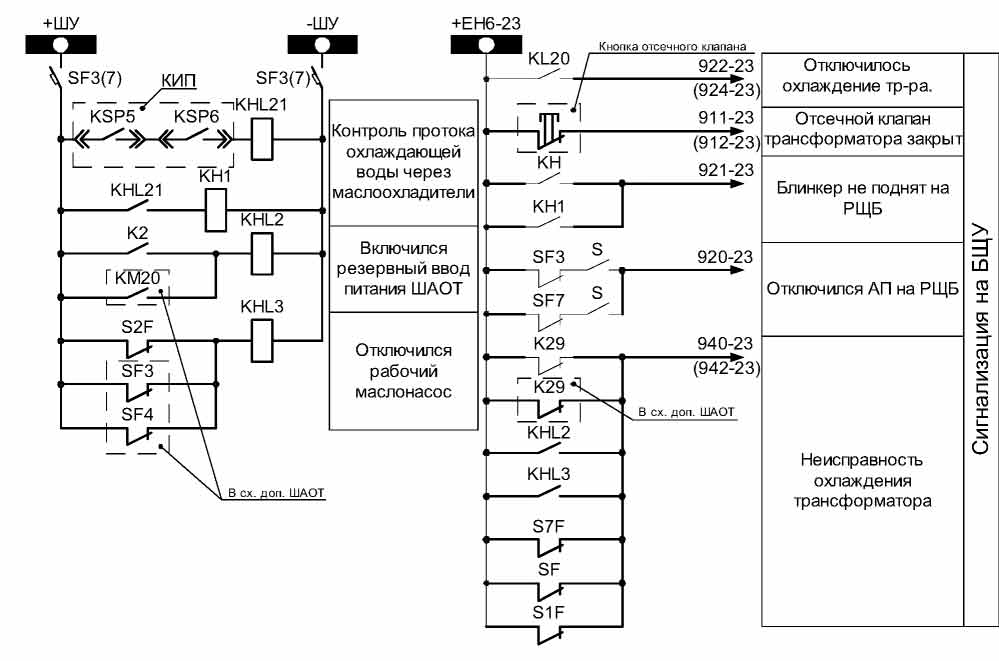

5.7.42. Цепи сигнализации системы охлаждения 2Т-1(2)

5.7.43. Цепи сигнализации системы охлаждения 4Т-1(2)
Табло "Отключилось охлаждение Т-1(2)" высвечивается при срабатывании реле KL20, контролирующего:
1. Отключение основного и дополнительного шкафа ШАОТ по обоим вводам.
2. Отключение всех маслонасосов.
3. Прекращение протока воды через маслоохладители (от контакта реле KL на блоках 2,3).
Табло "Неисправность блока генератор-трансформатор" высвечивается при:
а) бл. №1:
^^^В 1. работе сигнального и отключающего элементов газовой защиты трансформаторов;
2. работе стрелочного указателя расширительного бака, сигнализирующего о низком уровне масла в трансформаторе (-45°С);
3. высокой температуре верхних слоев масла трансформатора (+65°С).
б) бл. №2-4:
^^^В 1. работе сигнального и отключающего элементов газовой защиты трансформаторов;
2. работе сигнального и отключающего элементов КИВ-500;
3. работе стрелочного указателя расширительного бака, сигнализирующего о низком уровне масла в трансформаторе (-45°С);
4. высокой температуре верхних слоев масла трансформатора 65°С - бл.2, 70°С- бл.3,4.
Конкретную неисправность, приведшую к срабатыванию табло "Неисправность блока генератор-трансформатор", можно определить по фрагменту турбинного отделения № 069 GTTOC на РМОТе.
Табло "Газовая защита Т-1(2)", "КИВ-500 Т-1(2)", "Отсечной клапан Т-1(2)Ф" - расшифровки не требуют.
