Переключения в электроустановках Балаковской АЭС производятся по (обычным, типовым) бланкам переключений, (типовым, рабочим) программам, и без бланков переключений.
Бланк переключений (обычный) - оперативный документ, в котором приводится строгая последовательность операций с коммутационными аппаратами, заземляющими ножами, цепями оперативного тока, устройствами релейной защиты, противоаварийной и режимной автоматики, операций по проверке отсутствия напряжения, наложению и снятию переносного заземления, вывешиванию и снятию плакатов, а также необходимых проверочных операций.
Бланк переключений (обычный) применяется при выполнении сложных переключений в электроустановках для конкретных схем электрических соединений и состояния устройств РЗА.
Наряду с обычными (разовыми) бланками переключений допускается применение типовых бланков переключений, которые составляются для часто повторяющихся переключений.
Типовой бланк переключений - оперативный документ, в котором приводится строгая последовательность операций с коммутационными аппаратами, заземляющими ножами, цепями оперативного тока, устройствами релейной защиты, противоаварийной и режимной автоматики, операций по проверке отсутствия напряжения, наложению и снятию переносных заземлений, вывешиванию и снятию плакатов, а также необходимых проверочных операций.
Типовая программа - оперативный документ, в котором приводится строгая последовательность операций при переключениях в электроустановках разных уровней управления или различных энергообъектов.
Рабочая программа - организационно - методический документ, в котором указаны: цель выполнения переключений;
объект переключений;
условия проведения работ по переключениям; технологические ограничения и меры безопасности; плановое время начала и окончания переключений; персонал, руководящий работами по переключениям;
персонал, осуществляющий контроль за проведением переключений на каждом этапе;
порядок и последовательность выполнения операций с указанием положения запорной и регулирующих органов и элементов технологических, защит, блокировок и автоматики;
обязанности и ответственность персонала, указанного в программе; перечень мероприятий по обеспечению безопасности проведения работ по переключениям;
действия персонала при возникновении аварийной ситуации или сбоев по ходу выполнения операций;
приемочные критерии.
Типовые бланки переключений пересматриваются при изменениях в главной схеме электрических соединений электроустановок, связанных с вводом нового оборудования, заменой ли частичным демонтажем устаревшего оборудования, а также при включении новых или при изменениях в установленных устройствах РЗА.
Рабочие программы (в которых указаны кроме переключений в электрической части, переключения в технологической части блока) должны пересматриваться и корректироваться 1 раз в 3 года.
На Балаковской АЭС составлены перечни работ, выполнение которых должно проводиться:
по бланкам переключений (обычным и типовым);
без бланков переключений.
Данные перечни утверждаются главным инженером Балаковской АЭС.

Перечень видов работ, выполняемых по бланкам переключений.


Наименование

Количество лиц, участвующих в переключениях

Исполнитель

Контролирующее лицо

1.

Ввод в работу и вывод из работы трансформаторов 6/0,4 кВ.

двое

ЭМ

СЭМ (НСЭЦ)

2.

Ввод в работу и вывод из работы КТП 6/0,4 кВ.

единолично

ЭМ

СЭМ (НСЭЦ)

3.

Ввод в работу и вывод из работы оборудования ОРУ-220/5000 кВ.

двое

СЭМ

НСЭЦ (ИП)

4.

Ввод в работу и вывод из работы оборудования ОРУ-220/500 кВ при отсутствии типового бланка или при отклонении в схеме.

двое

СЭМ

НСЭЦ (ИП)

5.

Ввод в работу и вывод из работы секции 0,4 кВ.

двое

ЭМ

СЭМ (НСЭЦ)

6,

Ввод в работу и вывод из работы секции 6 кВ.

двое

ЭМ

СЭМ (НСЭЦ)

7.

Переключения в цепях РЗА при более двух операциях.

двое

ЭМ (СЭМ)

НСЭЦ (ИП)

8,

Ввод в работу и вывод из работы АБП и его элементов, ЩПТ, АБ.

двое

ЭМ (СЭМ)

НСЭЦ (ИП)

9.

Ввод в работу и вывод из работы РТСН.

двое

ЭМ (СЭМ)

НСЭЦ (ИП)

10.

Ввод в работу и вывод из работы рабочего или резервного вводов секции 6 кВ.

двое

ЭМ (СЭМ)

НСЭЦ

11.

Ввод в работу и вывод из работы рабочих и резервных вводов секций 0,4 кВ.

двое

ЭМ (СЭМ)

НСЭЦ (ИП)

12.

Поиск присоединений с пониженной изоляцией (земли) на ЩПТ,

двое

ЭМ (СЭМ)

НСЭЦ (ИП)

Перечень видов работ, выполнение которых допускается без бланков переключений


Наименование переключения

Число лиц, участвующих в переключениях

1.

Ввод в работу и вывод в ремонт тупиковых присоединений 6/0,4кВ.

Единолично.

2.

Ввод в работу и вывод в ремонт сборок 0,4кВ.

Единолично.

3.

Переключения в цепях РЗА (при операциях с накладками, штекерами, испытательными блоками и т.д.) при числе операций не более двух.

Единолично.

Обычный бланк переключений составляется дежурным, получившим распоряжение на переключения, как правило, после записи в оперативный журнал распоряжения (рис. 4.5.01).
Допускается составление бланка переключений заблаговременно в течение смены дежурным, который будет участвовать в переключениях.

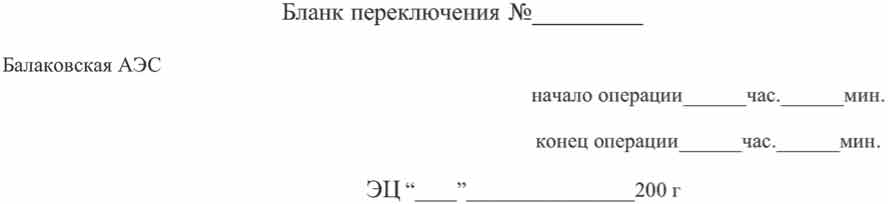

Исходная схема:
Задание:


№ п/п

Место выполнения операций

Наименование переключающего устройства, оборудования(элементов) присоединений

Содержание операций (действия персонала)

1.







2.







3.







4.







5.







6.







7.







8.







9.







10.







11.







12.







13.







14.







15.







16.







17.







18.







19.







20.







Переключения разрешаю______________

Бланк заполнил и переключение
Бланк проверил и переключение контролирует
производит_____________

4.5.02. Форма типового бланка переключений
УТВЕРЖДАЮ:
Главный инженер Балаковской АЭС
В. И. ИГНАТОВ 2004 г.

БЛАНК ТИПОВОЙ № БТ - №
Исходная схема:
Задание:


№ п/п

Место выполнения операций

Наименование переключающего устройства, оборудования (элементов) присоединений

Содержание операций (действия персонала)

1.







2.







3.







4.







5.







6.







7.







8.







9.







10.







11.







12.







Начальник ЭЦ
ЗНЭЦ по РЗА
Переключения разрешаю_____________________________
Задание по данному типовому бланку переключений в указанной последовательности по состоянию схемы может быть выполнено
Дата:___________
Начало операций
___ ч.___ мин.
Конец операций
ч. мин.
Лицо, производящее переключения
Лицо, контролирующее переключения
Лицо, производящее переключения
Лицо, контролирующее переключения
Типовые бланки переключений должны быть составлены заранее на сложные переключения в главной схеме электрических соединений, в схемах собственных нужд, в цепях устройств РЗА. Переключения, содержащие операции с аппаратурой вторичной коммутации в схемах противоаварийной автоматики, относятся к числу сложных.

Типовые бланки переключений разрабатываются персоналом электроцеха, подписываются начальником электроцеха, его заместителем по РЗА и утверждаются главным инженером Балаковской АЭС (рис. 4.5.02).
Программы переключений и типовые бланки переключений на оборудование, находящееся в оперативном ведении и управлении диспетчера энергосистемы, согласовываются с начальником ЦДС РЗА Саратовского РДУ. Рабочие программы разрабатываются персоналом электроцеха или отделом электротехнического оборудования ИТС Балаковской АЭС и утверждаются главным инженером Балаковской АЭС.
Типовые бланки переключений должны размножаться с помощью множительной техники, нумероваться в отличном от обычных бланков порядке и выдаваться оперативному персоналу в нескольких экземплярах для однократного использования каждого из них.
В бланк переключений в технологической последовательности записываются все операции:
с коммутационными аппаратами в первичной электрической схеме соединений с указанием номера ячейки РУ;
с устройствами РЗА с указанием наименований накладок, блоков и номеров панелей или мест нахождения;
с автоматами оперативных цепей выключателей и устройств РЗА; поустановке и снятию переносных заземлений, суказанием места установки;
по включению и отключению заземляющих разъединителей;
по проверке фазировки вводимого оборудования;
проверочные:
проверка отсутствия напряжения перед наложением заземления
(включением заземляющих разъединителей) на токоведущей части; проверка на месте отключенного положения выключателя и т.д.
Каждая операция (действие), вносимая в бланк должна иметь порядковый номер, а запись ее должна начинаться с новой строки.
Непосредственно перед выполнением переключений по обычному бланку переключений, правильность записываемых в нем операций должна проверяться по оперативной схеме (или мнемосхеме), точно отражающей действительное положение коммутационных аппаратов на момент проверки.
После проверки бланк переключений подписывается двумя лицами: выполняющим переключения и контролирующим их.
При выполнении переключений одним лицом, контролирующим правильность заполнения бланка является лицо, отдающее распоряжение исполнителю (НСЭЦ), в бланк заносится его фамилия.
При участии в переключениях НСЭЦ (в качестве контролирующеголица) и СЭМа (ЭМа) (в качестве выполняющего операции), бланк должен быть проверен НСС и за его подписью сделана запись на бланке: "Переключения разрешаю".
Допускается получать разрешение на переключения у НСС по телефону. При этом НСЭЦ подтверждает это разрешение своей подписью. НСЭЦ записывает разрешение от НСС в свой оперативный журнал: "С разрешения НСС приступил к переключениям по вводу (выводу)  по бланку №...".
При участии в переключениях ИП ОРУ, СЭМ в качестве контролирующеголица в бланке (обычном, типовом) переключений должна быть сделана запись: "Переключения разрешаю" за подписью НСЭЦ-1. Допускается получить разрешение НСЭЦ-1 на переключения по телефону, при этом ИП ОРУ, СЭМ подтверждает это разрешение своей подписью. ИП ОРУ, СЭМ записывает разрешение от НСЭЦ-1 в свой оперативный журнал "С разрешения НСЭЦ-1 приступил к переключениям по вводу (выводу) .. по
бланку №...".
В переключениях по одному бланку (обычному или типовому) могут участвовать одновременно нескольких лиц из числа оперативного персонала на разных рабочих местах. В этом случае в бланке (обычном, типовом) переключений должны быть перечислены фамилии всех участвующих в переключениях.
Оперативный персонал, который привлекается к выполнению отдельных операций по бланку (обычному, типовому) переключений, обязан сделать запись в своем оперативном журнале:
по команде кого выполняются операции;
в соответствии, с каким бланком переключений выполняются операции; какие операции выполнены;
конечное состояние схемы после окончания переключений.
Кроме того, он должен отразить состояние коммутационных аппаратов, устройств РЗА, накладок, блоков в суточной оперативной схеме и в журнале чек листов.
Порядок производства переключений по бланку должен быть следующим:
На месте переключений персонал обязан проверить по надписи наименование присоединения и оборудования, на котором предстоит проведение операций. Запрещается ведение переключений по памяти без прочтения надписи на оборудовании.
Убедившись в правильности выбранного присоединения и аппарата, контролирующее лицо зачитывает по бланку содержание операции, подлежащей выполнению.
Лицо, производящее операцию, повторяет содержание операции и, получив разрешение контролирующего лица, выполняет ее. При производстве переключений одним лицом необходимо прочитать вслух по бланку содержание очередной операции, проверить соответствие надписи на оборудовании записи в бланке и выполнить операцию.
По мере выполнения отдельных операций в бланке делаются соответствующие отметки, чтобы исключить возможность пропуска какой-либо операции. Запрещается изменять установленную в бланке последовательность переключений.
При возникновении сомнений в правильности проводимых операций, переключения должны быть прекращены, порядок операций повторно проверен по оперативной схеме и, в случае необходимости, заполнен новый бланк.
По окончании всех операций, указанных в бланке, контролирующее лицо отмечает в бланке время окончания операции, сообщает о выполнении задания лицу, от которого было получено распоряжение, затем записывает в оперативный журнал время выполнения переключений, номер бланка и окончательную схему электроустановки, с указанием включенных заземляющих ножей и наложенных переносных заземлений.
Использованный бланк переключений перечеркивается по диагонали "/" контролирующим лицом.
При использовании типовых бланков переключений обязательно соблюдение следующих условий:
перед началом выполнения переключений типовой бланк должен быть проверен по оперативной схеме на правильность и последовательность операций выполняющим переключения и контролирующим лицом. В графе бланка: ”Задание по данному типовому бланку переключений в указанной последовательности по состоянию схемы может быть выполнено", эта проверка подтверждаются подписями лиц, производящего операции, и контролирующего данные переключения.
запрещается применять типовой бланк переключений в случае несоответствия схемы электроустановки той схеме, для которой был составлен типовой бланк;
запрещается оперативному персоналу вносить изменения и дополнения в типовой бланк переключений;
если в схеме первичных соединений или цепях релейной защиты и автоматики произошли изменения, исключающие возможность выполнения операций по отдельным пунктам типового бланка переключений, обнаружены ошибки в типовом бланке переключений, оперативный персонал обязан сделать соответствующую запись в оперативном журнале и сообщить об этом НЭЦ, ЗНЭЦ(РЗА), ЗНЭЦ(Э) и оперативному руководителю (ДД ОДУ, ДД РДУ, НСС, НСЭЦ-1). Применение типового бланка переключений в этом случае запрещается и составляется обычный бланк переключений;
в том случае, когда при пользовании типовым (или обычным) бланком переключений на проведение очередной операции требуется получить разрешение диспетчера в бланке переключений, перед записью содержания этой операции, должна быть сделана отметка "Выполняется по распоряжению (с разрешения) диспетчера".
При переключениях в электроустановках с применением обычных и типовых бланков переключений допускается привлекать к выполнению отдельных операций в схемах РЗА и ПАА персонал РЗА (мастера, ст. мастера, ЗНЭЦ(РЗА)) закрепленный за этими установками.
Привлеченный к переключениям работник должен проверить правильность и очередность операций, записанных в бланке переключений, и подписать бланк переключений. Как участник переключений он должен выполнять очередные операции в цепях РЗА и ПАА по распоряжению дежурного, ведущего переключения в схеме первичных соединений. При этом распоряжения и сообщения о их выполнении могут передаваться с помощью средств связи. Распоряжение на привлечение к переключениям персонала РЗА могут давать НЭЦ, ЗНЭЦ(Э), ЗНЭЦ(РЗА), НСС, ЗГИС(Э).
Бланки переключений (обычные и типовые) должны быть пронумерованы и являются отчетными документами.
При производстве переключений по типовому бланку в знаменателе его номера проставляется очередной номер задания на переключение.
Учет типовых и обычных бланков ведется раздельно. Их номера фиксируются в специальном журнале или ведомости, хранящихся на рабочих местах оперативного персонала.
Обычные бланки переключений должны заполняться шариковыми ручками или чернилами. Внесение изменений и дополнений в бланк переключений не допускается. При ошибке в записи задания или порядке операции бланк аннулируется и заполняется новый. Испорченный или использованный бланк перечеркивается.
Использованные (испорченные) бланки переключений должны храниться на рабочих местах:
типовые - не менее 10 суток;
разовые - не менее 2 месяцев;
оперативные бланки рабочих программ, включая ядерно-опасные работы, - до проведения следующих плановых аналогичных переключений.
