Цели обучения

После изучения данного пособия обучаемые смогут:
Назвать назначение и типы распределительных пунктов 0,4кВ, применяемых в схемах собственных нужд;
Объяснить конструктивные особенности различных типов распределительных пунктов 0,4кВ собственных нужд;
Объяснить особенности эксплуатации распределительных пунктов 0,4кВ собственных нужд.

Объяснить назначение, принцип действия конструкцию, типы и особенности при эксплуатации распределительных пунктов 0,4кВ собственных нужд

Общие положения по применению распределительных пунктов 0,4 кВ в схемах собственных нужд энергоблоков АЭС

В установках до 1000 В коммутационная и защитная аппаратура присоединений устанавливаются на металлических панелях или в шкафах (сборках), которые называются распределительными пунктами (ПР). В зависимости от принятой аппаратуры конструкция щитов может быть различной. Широкое применение в распределительных устройствах 0,4 кВ АЭС получили распределительные пункты серии ПР24 различных модификаций. Шкафы ПР-24 изготовляются на заводе, комплектуются аппаратурой в соответствии с проектной схемой и в готовом виде поставляются для установки на АЭС.

Назначение и технические данные

Распределительные пункты предназначены для распределения электрической энергии и защиты электрических установок при перегрузках и коротких замыканиях, для нечастых (до 6 включений в час) оперативных коммутаций электрических цепей. Распределительные пункты серий ПР-22 и ПР-22Д предназначены для установки в электрических цепях напряжением до 440В постоянного тока и до 660В переменного тока частоты 50 или 60Гц, а серии ПР-24 и ПР-24Д для установки в электрических цепях напряжением до 220кВ постоянного тока и до 380В переменного тока частоты 50 Гц. Номинальный ток распределительных пунктов до 700А.
Распределительные пункты ПР применяются в основном в схемах электроснабжения нормальной эксплуатации.
Распределительные пункты нормально работают в следующих условиях:
Высота над уровнем моря до 1000м;
Температура окружающего воздуха от минус 40 до плюс 40°С;
Относительная влажность воздуха 80% при температуре 20°С;
Окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
Отсутствие солнечной радиации;
Вибрация мест крепления распределительных пунктов с частотой от 1 до 35 Гц при ускорении не более 0,5 д;
Рабочее положение в пространстве - вертикальное, допустимое отклонение от вертикали в любую сторону 5°;
Режим работы ПР-продолжительный.
Тип и количество встраиваемых выключателей может быть различно в зависимости от номера схемы в соответствии с таблицей.

Распределительные пункты серий ПР22 и ПР24Д
Трехполюсного исполнения (переменный ток)


Номер схемы
распределительного пункта

Встраиваемые выключатели

Вводной выключатель*

Количество выключателей типа А3726БУЗ** с номинальным током тепловых расцепителей от 160 до 250А

Количество выключателей типа А3716БУЗ*** с номинальным током тепловых расцепителей от 16 до 160А

Количество о выключателей типа А3716БУЗ с номинальным током тепловых расцепителей от 16 до 80А

01

нет

2

2

-

02

нет

-

4

-

03

нет

2

4

-

04

нет

-

2

4

05

нет

-

6

-

06

нет

2

2

4

07

нет

-

4

4

08

нет

-

6

2

09

нет

-

-

12

10

нет

-

2

10

11

нет

-

4

8

12

есть

2

2

-

13

есть

-

2

2

14

есть

-

4

-

15

есть

2

2

2

16

есть

-

-

6

17

есть

-

2

4

18

есть

-

6

-

19

есть

-

-

8

20

есть

-

-

8

21

есть

-

2

6

22

есть

-

4

4

Примечания:

* Вводной выключатель может быть:
Типа А3734С- трехполюсный, селективный с полупроводниковым максимальным расцепителем тока для схем 13,16,19;
Типа А3794Б- трехполюсный, токоограничивающий с полупроводниковым максимальным расцепителем тока;
Типа А3794С- трехполюсный, селективный с полупроводниковым максимальным расцепителем тока для схем 13,16,19
Типа А3798С- трехполюсный без максимальных расцепителей тока. ** На места этих выключателей могут устанавливаться выключатели А3722БУЗ.
*** На места этих выключателей могут устанавливаться выключатели А3712БУЗ.
Допускается применение выключателей типов А3794Б и А3794С с номинальными токами расцепителей 250-400А.

Распределительные пункты серий ПР22 и ПР24Д
Двухполюсного исполнения (постоянный ток)


Номер схемы
распределительного пункта

Встраиваемые выключатели

Вводной выключатель*

Количество выключателей типа А3725БУЗ** с номинальным током тепловых расцепителей от 160 до 250 А

Количество выключателей типа А3715БУЗ*** с номинальным током тепловых расцепителей от 16 до 160 А

Количество о выключателей типа А3715БУЗ с номинальным током тепловых расцепителей от 16 до 80 А

34

нет

2

2

-

35

нет

-

4

-

36

нет

2

4

-

37

нет

-

2

4

38

нет

-

6

-

39

нет

2

2

4

40

нет

-

4

4

41

нет

-

6

2

42

нет

-

-

12

43

нет

-

2

10

44

нет

-

4

8

45

есть

2

2

-

46

есть

-

2

2

47

есть

-

4

-

48

есть

2

2

2

49

есть

-

-

6

50

есть

-

2

4

51

есть

-

6

-

52

есть

-

-

8

53

есть

-

-

8

54

есть

-

2

6

55

есть

-

4

4

Примечания:
* Вводной выключатель может быть:
Типа А3733С- трехполюсный, селективный с полупроводниковым максимальным расцепителем тока для схем 13,16,19;
Типа А3793Б- трехполюсный, токоограничивающий с полупроводниковым максимальным расцепителем тока;
Типа А3797С- трехполюсный, селективный с полупроводниковым максимальным расцепителем тока для схем 13,16,19
Типа А3793С- трехполюсный без максимальных расцепителей тока.
** На места этих выключателей могут устанавливаться выключатели А3721БУЗ.
*** На места этих выключателей могут устанавливаться выключатели А3711БУЗ.
Допускается применение выключателей типов А3793Б и А3793С с номинальными токами расцепителей 250-400А.

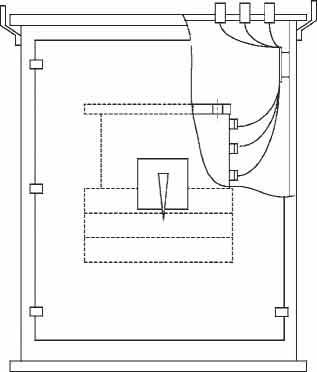

4.3.01. Распределительный пункт с вводным выключателем в верхней части шкафа

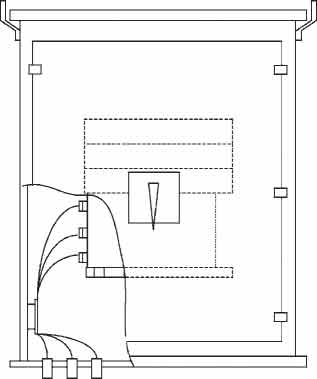

4.3.02. Распределительный пункт с вводным выключателем в нижней части шкафа

Фидерные выключатели, встроенные в распределительные пункты со степенью защиты ΙΡ54, не должны длительно нагружаться током, превышающим 85% от значения номинальных токов их тепловых расцепителей, а для выключателей, имеющих только электромагнитные расцепители максимального тока-85% от значения максимального тока выключателя. Исключением является выключатель типа А3720 с тепловым расцепителем на 250 ампер, который не должен длительно нагружаться током более 200А.
Фидерные выключатели, встроенные в распределительные пункты со степенью защиты ΙΡ21, не должны длительно нагружаться током, превышающим 90% от значения номинальных токов их тепловых расцепителей, а для выключателей, имеющих только электромагнитные расцепители максимального тока-90% от значения максимального тока выключателя.
Фидерные выключатели, встроенные в распределительные пункты тропического исполнения, не должны длительно нагружаться током, превышающим 80% от значения номинальных токов их тепловых расцепителей, а для выключателей, имеющих только электромагнитные расцепители максимального тока-90% от значения максимального тока выключателя. Исключением является выключательтипа А3720 степловым расцепителем на 250 ампер, который не должен длительно нагружаться током более 200 А.
Распределительные пункты изготовляются без вводного выключателя и с вводным выключателем. Вводной выключатель может быть селективным типа А3730С или А3790С, или токоограничивающим типа А3790Б, или нетокоограничивающим типа А3730Ф.
Вводной выключатель может быть селективным с выдержкой времени в зоне короткого замыкания 0,1с.
Распределительные пункты трехполюсного исполнения (рис.4.3.05-10.) предназначены для распределения электрической энергии в цепях трехфазного переменного тока. Схемы распределительных пунктов двухполюсного исполнения аналогичны и предназначены для распределения электрической энергии в цепях постоянного тока.
Фидерные выключатели в распределительных пунктах серии ПР22 должны быть типа А3700Б -токоограничивающие стермобиметаллическими и электромагнитными расцепителями максимального тока или, по требованию заказчика, только с электромагнитными расцепителями максимального тока. В распределительных пунктах серии ПР24 - типов А3710ФУЗ и А3720ФУЗ с термобиметаллическими и электромагнитными расцепителями максимального тока или, по требованию заказчика, только с электромагнитными расцепителями максимального тока.
Предельная коммутационная способность распределительных пунктов не должна превышать бОкА.
Управление вводным выключателем производится ручным механическим приводом, рукоятка которого выведена на лицевую сторону распределительного пункта для возможности управления вводным выключателем при закрытой двери распределительного пункта.
Управление фидерными выключателями производится при открытой двери распределительного пункта.
Распределительные пункты изготовляются с вольтметром для контроля напряжения на вводе или без него.
Распределительные пункты выполняются:
Напольного исполнения, предназначенные для установки на полу;
Навесного исполнения, предназначенные для установки на стены, колонны и тому подобные конструкции.
Распределительные пункты исполнения УЗ изготовляются со степенью защиты оболочки ΙΡ21 или ΙΡ54, а исполнения ТЗ - со степенью защиты оболочки ΙΡ54. (Указанные степени защиты оболочки распределительных пунктов напольного исполнения со стороны свободного проема обеспечиваются потребителем при их установке.
Распределительные пункты изготовляются со следующим расположением вводного выключателя и вводных зажимов (для распределительных пунктов без вводного выключателя):
В верхней части шкафа - при необходимости осуществить ввод сверху (рис. 4.3.01.);
В нижней части шкафа - при необходимости осуществить ввод снизу (рис. 4.3.02.)
Зажимы допускают присоединение алюминиевых шин и медных проводников.
Зажимы распределительных пунктов допускают присоединение на фазу внешних проводников следующих сечений:
К зажимам главных шин для распределительных пунктов без вводного выключателя и к зажимам вводных выключателей (А3730, А3790) от 1x70мм2 до 3 (1x185мм2);
К зажимам фидерных выключателей:
““ Типа А3720 от 1x50мм2 до 2 (1x120мм2)
““ Типа А3710 от 1x1,5мм2 до 1х120мм2)
К зажимам нулевой шины проводников сечением от 25 до 100% сечения фазного проводника, но не менее 1,5мм2.
В зависимости от исполнения, распределительные пункты допускают ввод в них проводов в трубах или кабелей с бумажной, резиновой или пластмассовой изоляцией.
Сечение присоединяемых проводников должно выбираться из расчета допустимой температуры нагрева жил плюс 65°С.

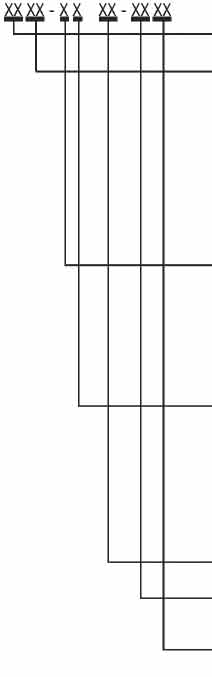

Расшифровка изделия следующая:


Буквенное обозначение вида распределительного пункта - ПР

-- Двузначное число. Условный номер разработки серии: 22-пункты распределительные с фидерными выключателями типа А3700Б, с электромагнитными и термобиметаллическими расцепителями максимального тока без вводных выключателей; 24- пункты распределительные с фидерными выключателями типа А3710ФУЗиА3720ФУЗ, с электромагнитными и термобиметаллическими расцепителями максимального тока без вводных выключателей; 22Д- пункты распределительные с вводными выключателями типов А3730С или А3790; 24Д- пункты распределительные с вводными выключателями типов А3730С или А3730Ф, или А3790.

-- Цифра, указывающая обозначение основного параметра (вид установки распределительного пункта и характеристика ввода внешних проводников).
3-навесное, ввод проводом или кабелем в резиновой или пластмассовой изоляции;
5- навесное, ввод проводом или кабелем;
7-напольное, ввод проводом или кабелем.

-- Цифра. Обозначение габарита распределительного пункта и наличия прибора для контроля напряжения:

  1. -первый
  2. -второй
  3. -третий
  4. -первый с вольтметром
  5. -второй с вольтметром
  6. -третий с вольтметром

-- Двузначное число. Номер схемы распределительного пункта

-- Двузначное число. Обозначение степени защиты оболочки распределительного пункта по ГОСТу 14.255-69: 54,21

-- Буква и цифра. Климатические исполнения и категории по ГОСТу 15543-70: УЗ, ТЗ.
