Система воздухоснабжения КАГ-24, назначение элементов

Для поддержания давления в воздушных резервуарах полюсов КАГ-24 предусмотрена пневматическая схема воздухоснабжения, включающая в себя (рис. 5.5.21.):
ресивер давлением 20 кгс/см2, установленный на открытой установке трансформаторов (ОУТ);
перепускной клапан 40/20 кгс/см2, установленный на Балаковской АЭС в кабельном полуэтаже отм. 8,4 этажерки электротехнических устройств; соединительные трубопроводы.
Ресивер 20 кгс/см2 заполняется от ресивера РО давлением 40 кгс/см2.
Питающие магистрали сжатого воздуха должны обеспечивать подпитку резервуаров выключателя КАГ-24 за время 180 сек. до начального избыточного давления, равного 20 кгс/см2, относительная влажность воздуха должна быть не более 60%.
Управление перепускным клапаном (ПК) осуществляется электроконтактными манометрами, установленными в распределительном шкафу, расположенном у выключателя КАГ-24:
открытие клапана при снижении давления в магистрали и резервуарах КАГ- 24 до 19 кгс/см2;
закрытие клапана при повышении давления в магистрали до 21 кгс/см2.
Схема подачи сжатого воздуха на КАГ-24
5.5.21. Схема подачи сжатого воздуха на КАГ-24
Контакты манометра используются в схеме управления КАГ-24 и размыкают оперативные цепи включения и отключения КАГ-24 при снижении давления ниже 19 кгс/см2.

Система охлаждения КАГ-24

Комплектное устройство имеет принудительный обдув (рис. 5.5.22.). Обдув КАГ-24 и токопроводов 24 кВ от генератора до блочных трансформаторов осуществляется вентиляторами с электродвигателями 0,4 кВ (техническое название системы QD).
При непрерывном обдуве КАГ-24 элементы внутри кожуха соответствуют следующим параметрам, при рабочем токе вплоть до Iн - 29300 А:
температура воздуха в среднем полюсе не более 50° С, при скорости его не менее 6 м/с;
температура воздуха в крайних полюсах не более 40° С, при скорости его не менее 4 м/с;
температура подводящих ток шин и экранов токопровода, присоединенного к КАГ-24, должна быть не более 50° С.
В случае нарушения работы вентиляционной установки (обдува) токовая нагрузка КАГ-24 должна быть снижена до 16000 А.
Резервный вентилятор должен находиться в режиме АВР и включаться при аварийном отключении рабочего вентилятора. Рабочий вентилятор (QD) обдува КАГ-24 включается автоматически при включении в работу КАГ-24.
Клапан на напорном воздуховоде открывается автоматически от схемы управления вентустановки после разворота электродвигателя (только для блока 3). На блоках 1,2,4 шибер (клапан) открывается вручную.
Охлаждающий воздух подается вентиляторами в крайние фазы присоединенного к КАГ-24 токопровода, замыкаются по перемычкам оболочек токопроводов (территориально расположены на ОУТ) и возвращается по средней фазе.
В системе охлаждения установлены воздухоохладители, два из которых установлены перед вентиляторами, а третий перед средним полюсом КАГ-24 со стороны трансформатора.
К воздухоохладителю, установленному перед средним полюсом, подведена сетевая (горячая) вода, что позволяет регулировать температуру воды охладителя и воздушного потока.
Перед включением КАГ-24 в работу необходимо произвести сушку элементов комплектных устройств теплым воздухом в течение шести часов. Для этого подается вода на воздухоохладитель средней фазы с температурой 60° С и расходом 100 м3/час.

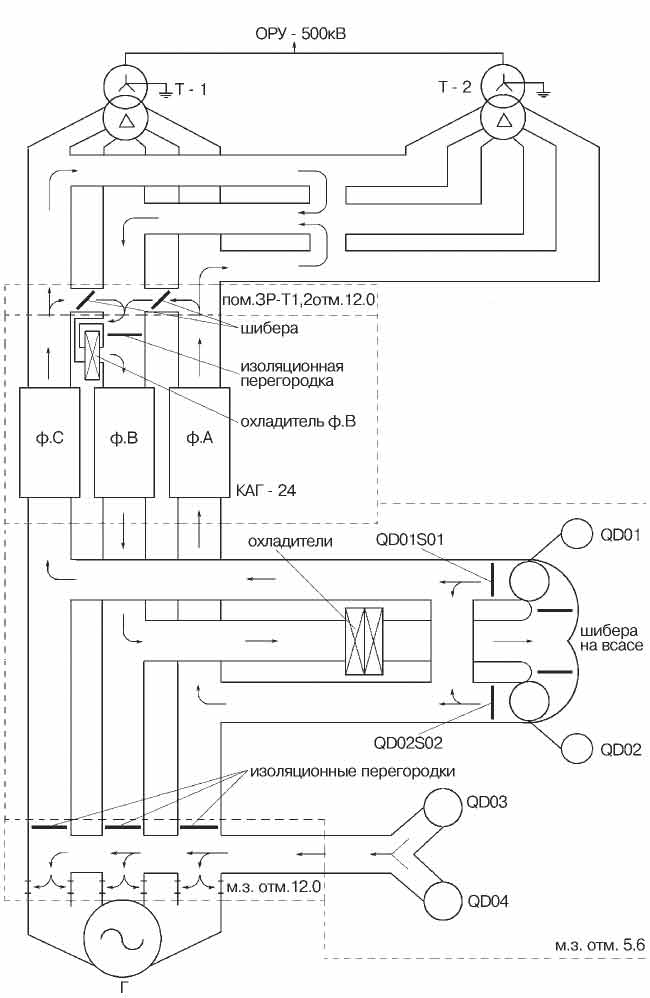

5.5.22. Технологическая схема обдува токопроводов и КАГ-24
