ГЛАВА VIII
ТЕХНИКА БЕЗОПАСНОСТИ

§ 59. ОБЩИЕ СВЕДЕНИЯ

Безопасность обслуживания является важнейшим условием правильной эксплуатации электроустановок. Несоблюдение правил безопасности и неосторожное обращение с электрическими аппаратами и устройствами могут привести к тяжелым поражениям человека электрическим током — ожогам, ослеплению от дуги и смертельным случаям.
Поражения электрическим током могут произойти как при высоком, так и при низком напряжениях. Статистика показывает, что больше всего несчастных случаев происходит при напряжениях 380 и 220 В, т. е. на таких установках, с которыми чаще всего работают люди, иногда не имеющие достаточной специальной подготовки.
При одном и том же напряжении воздействие тока на людей бывает различным и зависит от многих условий: состояния кожи (сухая, влажная), повышенной потливости, некоторых болезней сердца, характера прикосновения (кратковременное, случайное или плотное), пола, на котором стоит человек (металлический,
бетонный, деревянный, мокрый, сухой). Состояние опьянения сильно понижает сопротивление организма току.
Опасно не только непосредственное прикосновение к токоведущим частям. Часто причиной поражения электрическим током является повреждение изоляции токоприемников. В этом случае металлический корпус токоприемника находится в контакте с оголенными токоведущими частями и, таким образом, прикосновение к металлическому корпусу может стать таким же опасным, как и прикосновение к оголенным токоведущим частям.
К персоналу, обслуживающему электроустановки, предъявляют специальные требования. При приеме на работу по эксплуатации электроустановок поступающий обязательно проходит медицинский осмотр, при котором проверяют его здоровье, отсутствие болезней и увечий, препятствующих работе на электроустановках (в правилах безопасности приведен список болезней, увечий и дефектов организма, при наличии которых работа по эксплуатации электроустановок противопоказана).
В процессе работы проводятся повторные медицинские осмотры не реже одного раза в два года. Для некоторых установок, связанных с повышенной вредностью (например, эксплуатация ртутных выпрямителей, работы верхолазов на высоте, высокочастотные установки), повторные медицинские осмотры проводятся один раз в 6—12 месяцев.
После медицинского осмотра поступающий на работу проходит вводный (общий) инструктаж по технике безопасности и проверку в квалификационной комиссии, присваивающей квалификационную группу соответственно его знаниям правил техники безопасности и опыту работы и выдающей удостоверение на право работы на данной электроустановке.
Установлено пять квалификационных групп.

I группа.

В эту группу входят лица, связанные с обслуживанием электроустановок, но не прошедшие проверку знаний правил техники безопасности. Они не имеют электротехнических знаний и отчетливых представлений об опасности поражения электрическим током и мерах предосторожности. Работников этой группы инструктируют при допуске к работам. Рабочие этой группы работают под непрерывным наблюдением лиц, имеющих квалификационную группу II и выше.

II группа.

К ней относят электромонтеров, электрослесарей, крановщиков, электросварщиков, практикантов институтов, техникумов и технических училищ и практиков-электриков. Чтобы получить квалификацию II группы, необходимо иметь стаж работы на Данной установке не менее одного месяца (практикантам стаж не требуется), определенный минимум электротехнических знаний, отчетливое представление об опасности поражения электрическим током и основных мерах предосторожности при эксплуатации электроустановок.

III группа.

К ней относят электромонтеров и электрослесарей, дежурный и оперативный персонал, наладчиков, связистов и практикантов институтов и техникумов, начинающих инженеров и техников. Для получения квалификации III группы работник должен иметь не менее шести месяцев общего стажа работы (окончившие технические и ремесленные училища — не менее трех месяцев, практиканты институтов и техникумов, начинающие инженеры и техники, не менее одного месяца стажа по II группе).
Помимо электротехнических знаний и отчетливого представления об опасности поражения электрическим током, мерах предосторожности и оказанию первой помощи работники III группы должны знать те разделы Правил технической эксплуатации и безопасности обслуживания (ПТЭБО), которые относятся к их обязанностям, и уметь вести надзор за работами в электроустановках.

IV группа.

Для получения IV группы работник должен иметь стаж работы не менее одного года (окончившие технические и ремесленные училища — не менее шести месяцев, начинающие инженеры и техники — не менее двух месяцев).
Кроме знаний, необходимых для III группы, для получения IV группы надо знать Правила технической эксплуатации и безопасности обслуживания и уметь свободно разбираться во всех элементах данной электроустановки, а также уметь организовать безопасное ведение работ в электроустановках.

V группа.

Ее присваивают мастерам, техникам и инженерам с законченным средним или высшим образованием и со стажем работы не менее шести месяцев, а также монтерам, мастерам и практикам, занимающим инженерно-технические должности при наличии стажа не менее пяти лет. Для окончивших технические и ремесленные училища достаточен стаж три года.
Для получения квалификации V группы работник должен не только иметь знания, необходимые для IV группы, и твердо знать Правила технической эксплуатации и безопасности, но и иметь ясное представление о том, чем вызваны требования каждого пункта правил, уметь организовать безопасное производство комплекса работ и вести надзор за ними при любом напряжении.

ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ БЕЗОПАСНОСТИ

Общие требования.

Чтобы защитить людей от поражения электрическим током при случайном прикосновении их к токоведущим частям токоприемников и при повреждении изоляции, корпуса электрооборудования заземляют.
Для заземления в первую очередь используют естественные заземлители — металлоконструкции сооружений, арматуру железобетонных конструкций, трубопроводы и другое оборудование, имеющее надежное соединение с землей.
В Правилах устройства электроустановок (гл. 1—7) перечислены условия, при которых можно использовать естественные заземлители. Рекомендуется применять одно общее заземляющее устройство для заземления электроустановок различных назначений и напряжений.
В тех случаях, когда невозможно выполнить заземление или защитное отключение * электроустановки или когда устройство заземления трудно осуществить по технологическим причинам, разрешается обслуживание электроустановки с изолирующих площадок, но должна быть исключена возможность одновременного прикосновения к незаземленным частям электрооборудования и к частям зданий или оборудования, соединенным с землей.

*Защитным отключением называют устройство, автоматически отключающее все фазы или полюса аварийного участка сети с полным временем отключения с момента возникновения однофазного замыкания не более 0,2 с.

Различают заземляющие устройства:
при больших токах замыкания на землю (электроустановки напряжением выше 1000 В при однофазном токе замыкания на землю более 500 А);
при малых токах замыкания на землю (напряжением выше 1000 В при однофазном токе замыкания на землю менее 500 А);
при глухозаземленной нейтрали трансформатора или генератора, присоединенной к заземляющему устройству непосредственно или через малое сопротивление (трансформаторы тока и др.);
при изолированной нейтрали, не присоединенной к заземляющему устройству или присоединенной через аппараты, имеющие большое сопротивление или компенсирующие емкостный ток в сети. )
При напряжении электроустановки 500 В и выше переменного и постоянного тока во всех случаях необходимы устройства заземления, причем следует заземлять:
корпуса электрических машин, аппаратов, светильников и др.;
приводы электрических аппаратов;
вторичные обмотки измерительных трансформаторов тока и напряжения;
каркасы распределительных устройств, щитов, пультов, щитков и шкафов с электрооборудованием;
опорные кабельные конструкции, корпуса кабельных муфт, металлические оболочки силовых и контрольных кабелей, проводов, стальные трубы электропроводки и другие металлоконструкции, связанные с установкой электрооборудования, в том числе передвижных и переносных электроприемников.
Не требуется заземлять:
оборудование, установленное на заземленных металлоконструкциях, причем на опорных поверхностях оставляют зачищенные и незакрашенные места, чтобы обеспечить хороший электрический контакт;
корпуса электроизмерительных приборов и других аппаратов, установленных на щитах, пультах и на стенах камер распределительных устройств;
съемные или открывающиеся части на металлических каркасах щитов, пультов, камерах распределительных устройств и др.
Вместо заземления отдельных электродвигателей и аппаратов на стенках и другом оборудовании можно ограничиться заземлением станины станка при условии, если обеспечен надежный, контакт между корпусом электрооборудования и станиной.
В сетях с изолированной нейтралью напряжением до 1000 В (рис. 227, а) при прикосновении человека к заземленному корпусу, оказавшемуся вследствие пробоя изоляции под напряжением, человек присоединяется параллельно к цепи замыкания корпуса на землю.

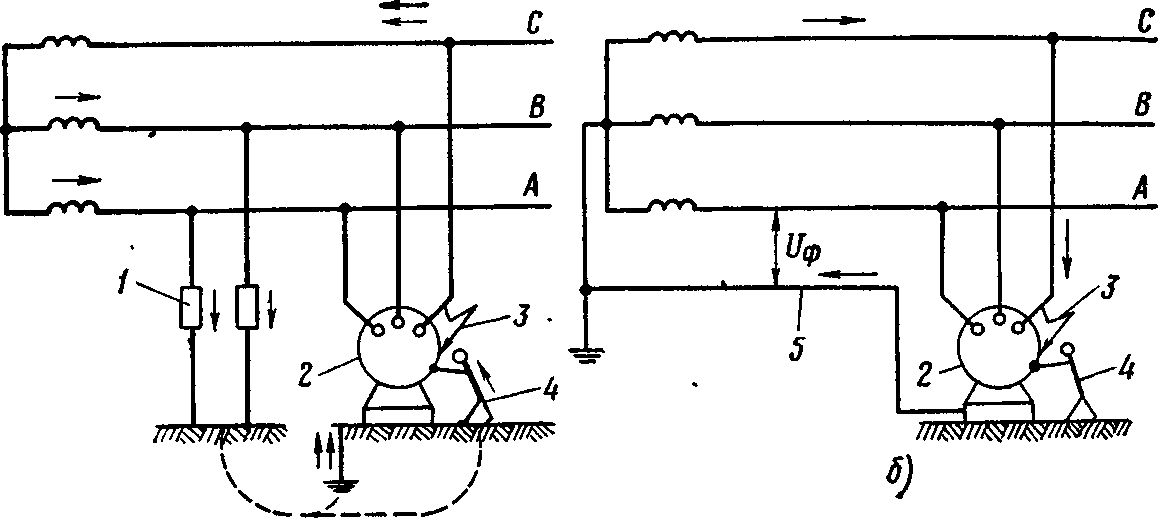

Рис. 227. Заземление электроприемников:
а — в сети с изолированной нейтралью, б — в сети с заземленной нейтралью; 1 — сопротивление изоляции провода сети по отношению к земле, 2 — электроприемник, 3 — место пробоя фазного провода на корпус, 4 — человек, 5 — нулевой провод
Если заземление корпуса выполнено доброкачественно, т. е. имеет достаточно малую величину сопротивления, через это заземление пойдет вся основная часть тока, а через тело человека пойдет ток незначительной величины, не представляющий опасности для жизни.
Таким образом, надежное защитное заземление должно иметь определенное небольшое сопротивление, которое по ПУЭ должно быть для установок напряжением до 1000 В не более 4 Ом. Если сеть питается от небольших генераторов и трансформаторов мощностью до 100 кВ-А, сопротивление заземляющего устройства допускается до 10 Ом.
В сетях с глухозаземленной нейтралью напряжением до 1000 В (рис. 227, б) в случае пробоя изоляции на корпусе и прикосновения к нему человека опасность поражения электрическим током может быть предотвращена, если корпус электроприемника 2 металлически присоединить к четвертому (нулевому) проводу 5 и таким образом связать его электрически с заземленной нейтралью трансформатора. При этом замыкание рабочей фазы на корпус превращается в короткое замыкание и аварийное место отключается предохранителем или автоматом, что обеспечивает безопасность человека, прикасающегося к корпусу этого токоприемника.
Выводы фаз и нейтрали трансформаторов и генераторов на распределительный щит выполняют обычно шинами, причем проводимость нулевой шины берут не менее 50% проводимости фазной шины. Если эти выводы кабельные, кабели должны быть обязательно четырехжильными. Кабели с алюминиевой оболочкой могут быть трехжильными (алюминиевую оболочку в этом случае используют в качестве четвертой, нулевой жилы).
Сопротивление заземляющего устройства, к которому присоединены нейтрали мощных трансформаторов и генераторов, должно быть не более 4 Ом, а при мощности трансформатора и генератора до 100 кВ-А — не более 10 Ом.
В электроустановках напряжением до 1000 В с глухозаземленной нейтралью нельзя заземлять корпуса электрооборудования, если у них нет надежной металлической связи с нейтралью трансформатора через присоединение нулевого провода (или шины). В этих же сетях нельзя использовать свинцовые оболочки кабелей в качестве заземляющих проводников.
Как уже отмечалось, в первую очередь используют естественные заземлители: различные трубопроводы, проложенные в земле (кроме содержащих горючие или взрывчатые жидкости и газы, а также покрытые изоляцией для защиты от коррозии), обсадные трубы артезианских скважин, металлоконструкции и арматуру железобетонных сооружений. Правила требуют, чтобы все естественные заземлители были связаны с заземляющими магистралями не менее чем двумя проводниками, присоединенными к заземлителю в разных местах. Размеры стальных заземлителей и заземляющих проводников по ПУЭ должны быть не менее:
для прямоугольного профиля — сечением 24 мм2 при толщине 3 мм в здании и 48 мм2 при минимальной толщине 4 мм в земле и наружных установках;
для угловой стали — толщиной полок 2 мм в здании, 2,5 мм в наружных установках и 4 мм в земле;
для стальных газопроводных труб — толщиной стенок 1,5 мм в здании, 2,5 мм в наружных установках и 3,5 мм в земле.
Стальные тонкостенные трубы можно использовать в качестве заземляющих проводников только внутри здания при толщине стенки не менее 1,5 мм.

Эксплуатация заземлений.

Защитное заземление — ответственная часть электроустановки, от которой зависит безопасность людей. За состоянием сети заземления при эксплуатации организуется регулярный надзор. Наружную часть заземляющей проводки осматривают одновременно с текущими и капитальными ремонтами.
На промышленных предприятиях не реже одного раза в год измеряют сопротивление заземляющих устройств, для чего применяют специальные приборы — измерители заземления. Ежемесячно проверяют состояние пробивных предохранителей.
Эти предохранители устанавливают на стороне низшего напряжения трансформаторов с изолированной нейтралью при вторичном напряжении до 500 В. При повреждении изоляции обмоток трансформатора и переходе высокого напряжения на обмотку низшего напряжения в пробивном предохранителе происходит пробой промежутка и соединение сети низшего напряжения с заземлением. В электроустановках напряжением до 1000 В один раз в 5 лет должно производиться измерение полного сопротивления петли «фаза-нуль» для наиболее удаленных электроприемников (не менее 10% от общего количества).

ЗАЩИТНЫЕ И ПРЕДУПРЕДИТЕЛЬНЫЕ СРЕДСТВА

Защитные средства предохраняют обслуживающий персонал от поражения электрическим током. Их разделяют на следующие группы:
изолирующие защитные средства;
переносные указатели напряжения;
временные переносные защитные заземления, ограждения; предупредительные плакаты;
защитные средства от действия дуги, продуктов горения и механических повреждений (защитные очки, брезентовые рукавицы, противогазы).
Изолирующие защитные средства делятся на основные и дополнительные. Основные служат для того, чтобы можно было работать, касаясь ими токоведущих частей, находящихся под напряжением, дополнительные сами по себе не могут обеспечить безопасность, их можно применять лишь с основными изолирующими средствами.
К основным защитным средствам относятся изолирующие штанги, которыми выполняют отключения и включения аппаратов, клещи для установки и снятия трубчатых предохранителей и клещи для измерения тока. Резиновые перчатки, галоши, боты, резиновые коврики, дорожки и изолирующие подставки относят к дополнительным средствам. Изолированные рукоятки монтерского инструмента, а также диэлектрические перчатки в установках до 1000 В являются основными защитными средствами.
Для выполнения операций с изолирующей штангой рабочий надевает диэлектрические перчатки. В наружных установках он, кроме того, стоит на основании из изоляционного материала.
Изолирующие клещи для установки и снятия предохранителей высокого напряжения применяют только в том случае, когда работающий надел диэлектрические перчатки. Клещи для измерения тока в цепях высокого напряжения без отключения цепей применяют при напряжении до 10 кВ только при надетых диэлектрических перчатках.
Изолирующие штанги и токоизмерительные клещи запрещено применять в открытых установках во время сырой погоды, дождя и снега. Штанги, постоянно находящиеся на месте, подвергают периодическим электрическим испытаниям один раз в 2 года для установок напряжением выше 1000 В. Измерительные штанги и клещи испытывают один раз в год.
Применяют диэлектрические резиновые перчатки двух видов: для установок напряжением до 1000 В и выше 1000 В. По внешнему виду эти перчатки не отличаются друг от друга, но их защитные свойства различны. Перчатки имеют клеймо с указанием напряжения, для которого они предназначены. Перчатки для установок до 1000 В испытывают напряжением 3,5 кВ, а для установок свыше 1000 В — напряжением 9 кВ.
Перчатки регулярно (один раз в шесть месяцев) подвергают специальным электрическим испытаниям. Кроме того, перед употреблением необходимо внимательно осмотреть, нет ли на них трещин, порезов и проколов. Для этого закручивают каждую перчатку к пальцам. Если имеются дефекты, через поврежденные места выходит воздух. Один раз в три месяца перчатки дезинфицируют и посыпают тальком. Надевая перчатки, их натягивают на рукава верхней одежды.
Диэлектрические галоши и боты изготовляют из специальных сортов резины и не лакируют; они имеют светло-серый или бежевый цвет. Галоши и боты хранят в темном сухом помещении при температуре от 5 до 20° С (на расстоянии не менее 1 м от печей и отопительных приборов). Галоши и боты подвергают электрическим испытаниям один раз в 6 месяцев.
Диэлектрические резиновые коврики и дорожки изготовляют для установок напряжением выше 1000 В. Коврики и дорожки должны иметь соответствующее клеймо, только при наличии которого их можно применять в качестве защитных средств. Электрические испытания ковриков и дорожек выполняют один раз в два года. Помимо испытаний их один раз в три месяца подвергают наружному осмотру и при обнаружении трещин, пузырей и заусенцев в эксплуатацию не допускают.
Изолирующие подставки состоят из деревянного настила, установленного на фарфоровых опорных изоляторах. Высота подставки от пола до нижней поверхности настила должна быть не менее 100 мм. Настил делают из планок хорошо высушенного дерева и окрашивают масляной краской или двойным слоем лака. Зазор между планками должен быть не более 25 мм.
Указатели (индикаторы) напряжения имеют обычно неоновую лампу и изолирующую штангу. Прикоснувшись указателем к токоведущим частям, можно определить, находятся ли они под напряжением. Индикаторы изготовляют высокого (для установок напряжением выше 1000 В) и низкого (для установок напряжением от 110 до 500 В) напряжения. При пользовании индикатором высокого напряжения обязательно применяют диэлектрические перчатки, а в наружных установках — изолирующее основание.

Предупредительные плакаты


Запрещающие переносные


Временные переносные заземления требуется при ремонтных работах подсоединять к земле, а затем к токоведущим шинам. В местах подсоединения переносных заземлений токоведущие шины должны быть зачищены от краски и смазаны вазелином. Проводники переносных заземлений должны быть медные сечением не менее 25 мм2
Много несчастных случаев происходит при неправильном пользовании переносным электроинструментом и переносными лампами, поэтому их периодически осматривают и проверяют. В производственных помещениях надо применять переносные инструменты и лампы на напряжение 36 В, а в особо опасных помещениях — лампы на напряжение 12 В. Переносные лампы не должны иметь токоведущих частей, доступных для прикосновения. Лампы не заземляют. Штепсельные розетки и вилки для переносных токоприемников в производственных помещениях имеют специальные контакты для присоединения заземляющих проводников. Предупредительные плакаты предупреждают об опасности приближения к частям, находящимся под напряжением, и запрещают выполнять операции с аппаратами, которыми можно подать напряжение на место работ, а также указывают персоналу места, подготовленные к работе, напоминают о принятых мерах.
Плакаты разделяют на четыре группы: предостерегающие, запрещающие, разрешающие и напоминающие. Кроме того, плакаты бывают постоянные и переносные. В табл. 20 приведены образцы предупредительных плакатов.

ПРОИЗВОДСТВО РАБОТ В ДЕЙСТВУЮЩИХ ЭЛЕКТРОУСТАНОВКАХ

Электроустановки напряжением до 1000 В.

Работы в этих установках разделяют на четыре категории:
при полном снятии напряжения — работы выполняют на полностью отключенном оборудовании, при этом неотключенное оборудование имеет прочные глухие ограждения, вследствие чего невозможно случайное прикосновение к токоведущим частям, находящимся под напряжением;
при частичном снятии напряжения — работы выполняют на отключенных частях оборудования, другие его части находятся под напряжением;
без снятия напряжения вблизи и на токоведущих частях, находящихся под напряжением, — выполняют работы, не требующие полного или частичного отключения оборудования, в условиях, при которых случайное прикосновение к токоведущим частям под напряжением невозможно; к этой категории относят также работы, выполняемые непосредственно на токоведущих частях, находящихся под напряжением, с помощью изолирующих средств;
без снятия напряжения вдали от токоведущих частей, находящихся под напряжением, в условиях, при которых исключено случайное приближение работающих к токоведущим частям.
Работы в электроустановках напряжением до 1000 В выполняют при наличии распоряжения (устного, телефонного или письменного) уполномоченного на это лица, имеющего квалификацию не ниже IV группы.
В Правилах приводится подробный перечень технических и организационных мероприятий, которые необходимо выполнить для безопасности производства работ при полном и частичном снятии напряжения и без снятия напряжения. Основными из них являются все необходимые отключения на участке производства работ, установка защитных ограждений, вывешивание предупредительных плакатов, наложение переносных заземлений, ведение журнала производства работ.

Электроустановки напряжением выше 1000 В.

Работы в этих установках могут производиться только двумя или более лицами при наличии наряда или распоряжения уполномоченного на это лица.
имеющего квалификацию не ниже V группы. Предварительно должны быть проведены организационные и технические мероприятия, обеспечивающие безопасность производства работ. В отношении мер безопасности работы в электроустановках напряжением выше 1000 В также разбивают на четыре категории (см. стр. 290).
Накладывать и снимать переносные заземления в установках напряжением выше 1000 В имеют право лица с квалификацией не ниже III группы.
Производителем работ, наблюдающим или допускающим к работе, может быть лицо, имеющее квалификацию не ниже IV группы.
Работы в установках выше 1000 В выполняют по нарядам, выдаваемым производителю работ или наблюдающему на срок не более шести дней. Ежедневный допуск к работе оформляется записью в наряде. После окончания работы оперативный персонал осматривает установку, а затем оформляет своей подписью закрытие наряда. Закрытый наряд должен храниться один месяц.

Измерение сопротивления изоляции.

При измерении сопротивления изоляции мегомметром соблюдают меры предосторожности. Измерения мегомметром выполняют только тогда, когда часть электроустановки, у которой измеряют изоляцию, со всех сторон отключена и после того, как приняты все меры безопасности.
Перед началом измерений мегомметром устраняют опасность случайного прикосновения людей к элементам измеряемой цепи. Провода, присоединяемые к мегомметру, должны иметь хорошую изоляцию. Лица, измеряющие сопротивление вместе с электромонтером, так располагаются по отношению к мегомметру и присоединяемым проводам, чтобы исключить возможность случайного прикосновения к токоведущим частям, находящимся под напряжением, создаваемым мегомметром.
Так как кабели имеют значительную электрическую емкость, находясь под напряжением, они приобретают заряд, величина которого у кабелей напряжением выше 1000 В после отключения напряжения остается достаточной для тяжелого поражения током человека. Поэтому после снятия напряжения с этих кабелей и перед измерением их изоляции кабели необходимо разрядить. Для этого гибкий медный провод сечением не менее 16 мм2 присоединяют сначала одним концом к проводке заземления подстанции, а затем другой его конец штангой соединяют с каждой из фаз проверяемого кабеля. Разряжают кабель обязательно в диэлектрических перчатках и защитных очках.

Очистка электрооборудования от пыли.

Электрооборудование разрешается очищать от пыли под напряжением как в закрытых, так и в открытых распределительных устройствах любого напряжения. В закрытых распределительных устройствах эту работу выполняют, если имеются проходы достаточной ширины, соответствующие ПУЭ и позволяющие свободно оперировать штангой. На камерах и ячейках должны быть постоянные сетчатые или сплошные ограждения. В открытых установках чистку выполняют при достаточных проходах и лишь в сухую безветренную погоду.
Как правило, электрооборудование чистят при помощи полой изолирующей штанги, на один конец которой насажена щетка, а другой конец резиновым шлангом соединен с пылесосом. Работу ведут в диэлектрических перчатках с пола или с устойчивых подмостей. С лестниц и стремянок чистка под напряжением запрещается. Эту работу выполняют по наряду два лица, из которых одно имеет квалификацию не ниже IV группы, а другое — не ниже III группы.
