Электропроводки разделяют на внутренние и наружные.
Внутреннюю электропроводку прокладывают внутри зданий голыми или изолированными проводами, шинами и кабелями. Она может быть открытой (по стенам, потолкам, фермам) и скрытой (под штукатуркой, в полу, в перекрытиях).
Наружную электропроводку прокладывают голыми или изолированными проводами открыто (по наружным стенам зданий и сооружений, между ними, под навесами, а также на столбах или других опорах с тремя-четырьмя пролетами до 25 м каждый, вне улиц, дорог).


Рис. 4. Силовой распределительный пункт
Соединение наружной электропроводки с внутренней, считая от изоляторов, установленных на наружной стене или крыше здания до вводных устройств, называют вводом от воздушной линии. Выбор типа внутренней электропроводки зависит от категории помещения.
В сухих отапливаемых помещениях применяют открытые электропроводки незащищенными проводами, электропроводки в изоляционных трубках с тонкой металлической оболочкой, а также в стальных трубах и кабелем. В этих же помещениях прокладывают скрытые проводки в резиновых, стальных и бумажных трубах и специальными проводами.
В сухих неотапливаемых и влажных помещениях применяют те же виды электропроводок, что и в сухих отапливаемых помещениях, за исключением скрытых электропроводок в резиновых и бумажных трубах.
В сырых помещениях с химически активной средой прокладывают открытые электропроводки незащищенными или защищенными проводами, проводки в стальных трубах и кабелем. Скрытые электропроводки допускается прокладывать изолированными проводами в стальных трубах.
В пыльных помещениях применяют открытые электропроводки изолированными проводами, а также электропроводки в трубах и кабелем. В пожароопасных помещениях прокладывают открытые электропроводки защищенными изолированными проводами, кабелем без горючих защитных покровов и в стальных трубах.

Во взрывоопасных помещениях электропроводки выполняют согласно специальным правилам. В большинстве случаев это электропроводки изолированными проводами в стальных трубах, испытываемых под давлением, и кабелями со специальной арматурой.
Провода с алюминиевыми жилами допускается применять в тех же случаях, что провода и кабели, имеющие медные жилы, при некоторых ограничениях, приведенных, в соответствующих разделах ПУЭ.

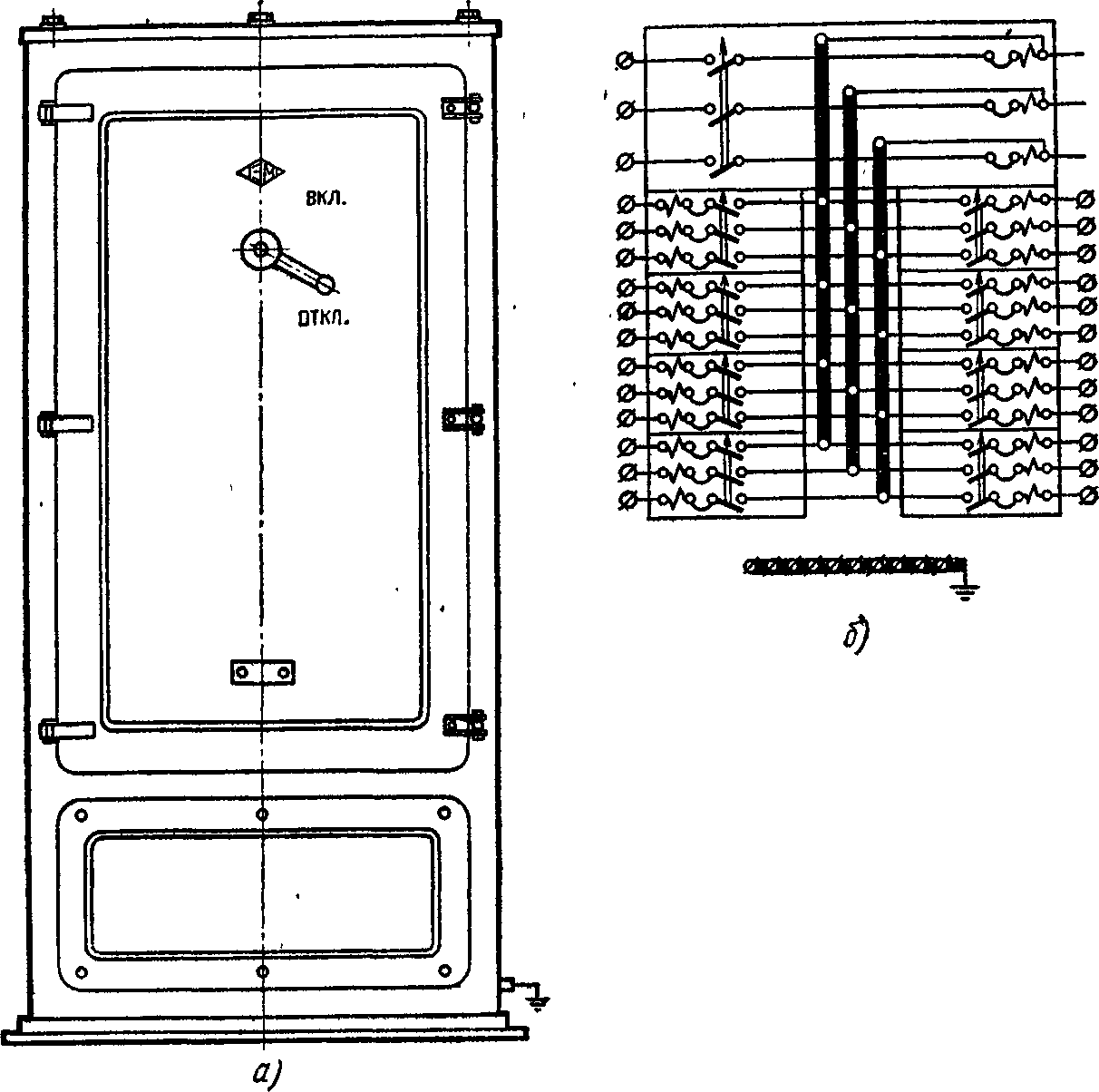

Рис. 5. Распределительный пункт: а — общий вид, б — схема соединений
Контрольные кабели с алюминиевыми жилами применяют наравне с кабелями с медными жилами за исключением вторичных цепей (управление и защита) крупных электростанций мощностью выше 100 МВт и подстанций на напряжение 220 кВ и выше, вторичных цепей Механизмов загрузки доменных печей и главных приводов прокатных станов, вторичных цепей взрывоопасных помещений классов В—I и В—Iа.
На кранах всех типов электропроводки должны выполняться защищенными изолированными проводами. Во вторичных цепях кранов допускается применять гибкие провода сечением не менее 1,5 мм2. Для редко работающих кранов легкого режима работы разрешается использовать алюминиевые провода сечением не менее 2,5 мм2. На кранах, где исключено механическое или иное повреждение электропроводок, их можно выполнять незащищенными изолированными проводами с медными жилами сечением не менее 2,5 мм2.
Для силовых и осветительных сетей наружных установок и взрывоопасных помещений кроме классов В—I и В—Iа разрешается применять провода и кабели с алюминиевыми жилами при условиях, что их соединение и оконцевание выполняются пайкой или сваркой и контактные зажимы аппаратов и приборов приспособлены для присоединения к ним алюминиевых проводов.
Во взрывоопасных помещениях классов В — I и В — Iа не разрешается применять кабели и провода с алюминиевыми жилами.

Рис. 6. Осветительный щиток серии ОЩВ

От питающей линии (фидера) электрическая энергия подводится к распределительным пунктам и щиткам, откуда она распределяется на несколько отходящих питающих линий меньшей мощности. Так, например, на трансформаторной подстанции электроэнергия по шинам или кабелям со стороны низшего напряжения (380 или 220 В) поступает на сборные шины распределительного щита, находящегося в непосредственной близости от трансформатора. Затем от сборных шин через рубильники, предохранители или автоматы электроэнергия по кабелям или магистральным проводам передается в цехи предприятия к распределительным пунктам и щиткам для силовой и осветительной нагрузки. От распределительных пунктов через выключатели, рубильники, предохранители или автоматы электроэнергия подается по кабелям или проводам непосредственно к потребителям — светильникам, электродвигателям, печам и другим электроприемникам.
Силовой распределительный пункт (СП) с общим вводным рубильником и трубчатыми предохранителями на каждой, фазе отходящих магистралей показан на рис. 4. Недостатком этой конструкции является необходимость отключения вводным рубильником всех потребителей, питающихся от этого шкафа, если на одной из отходящих линий необходимо сменить предохранители. Замена предохранителей в СП без отключения вводного рубильника может привести к поражению электрическим током. В последнее время трубчатые предохранители заменяют автоматами. На рис. 5 показан распределительный пункт ПР9300 с автоматами серии АЗ120.

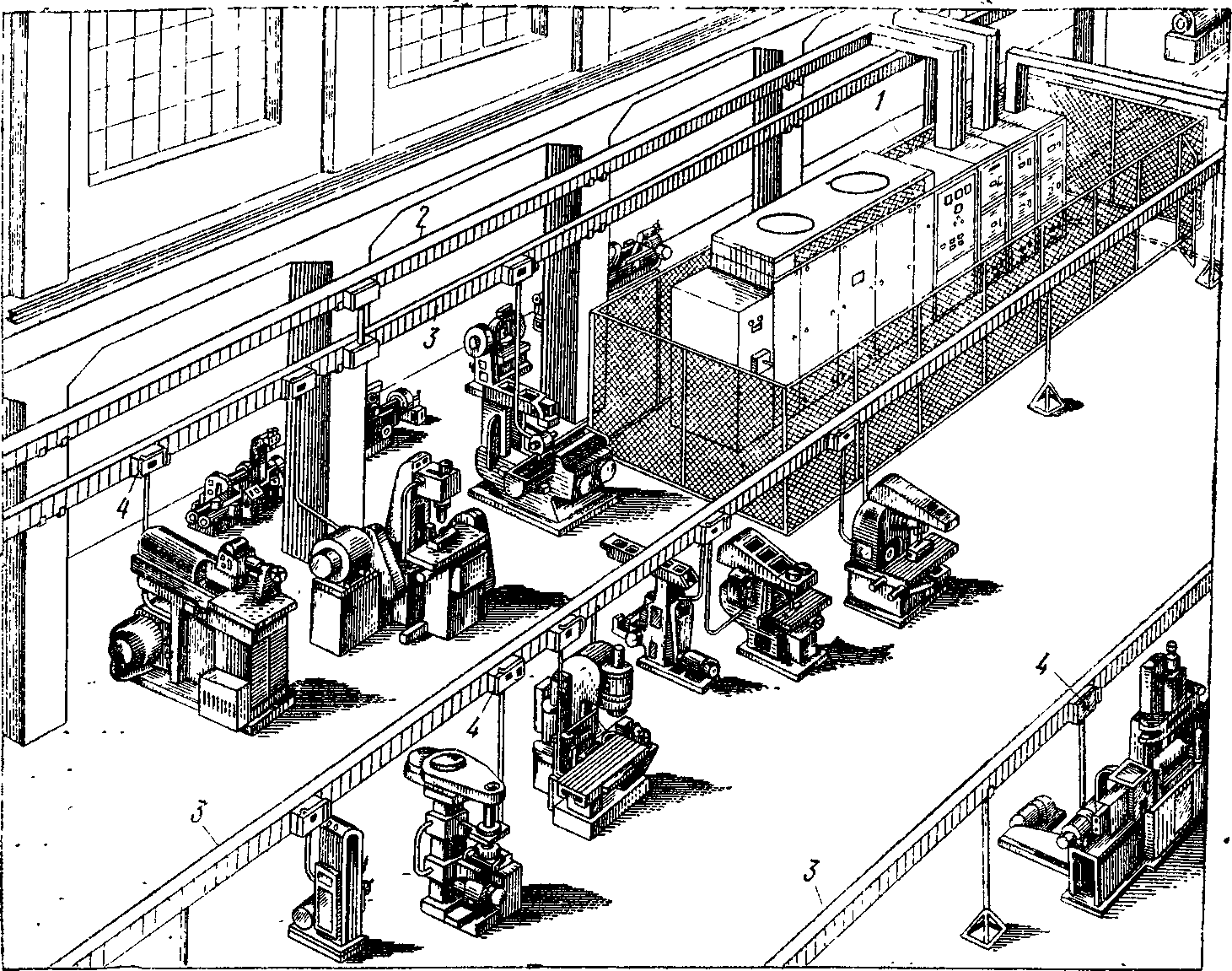

Рис. 7. Установка закрытых токопроводов в цехе:
1 — трансформаторная подстанция, 2 — магистральный токопровод, 3 — распределительные токопроводы, 4 — ответвительные коробки
В осветительных установках для распределения электрической энергии от питающих магистралей по группам применяют групповой распределительный пункт, а также этажный и квартирный щитки.
Групповые распределительные пункты старых конструкций представляют собой панели, на которых собраны и скоммутированы по группам пробочные предохранители. Более совершенные конструкций групповых распределительных пунктов — это ящики, в которых собраны по группам выключатели и трубчатые фибровые предохранители. Самыми совершенными являются групповые осветительные пункты, собранные из пробочных или установочных автоматов. На рис. 6 показан осветительный щиток ОЩВ.
Помимо проводок, выполняемых внутри помещений изолированными проводами и кабелями, для устройства магистральных линий при значительных токах применяют токопроводы, которые могут быть открытыми и закрытыми. Открытый токопровод представляет собой голые провода или алюминиевые шины, проложенные по изоляторам, установленным на опорных конструкциях на достаточной высоте, чтобы исключить возможность прикосновения к токоведущим частям. Закрытый токопровод — это стальной короб, внутри которого на изоляционных основаниях проложены алюминиевые или стальные шины. Для устройства ответвлений применяют распределительный токопровод, обычно имеющий через 1—1,5 м специальные выводы с ответвительными коробками, в которые помещены предохранители или установочные автоматы. Ответвительные коробки могут иметь штепсельное присоединение к шинам (штепсельный токопровод).
Токопроводы изготовляют на заводах электроконструкций секциями длиной до 4800 мм на ток от 25 до 5000 А и в собранном виде доставляют на место установки. На рис. 7 показан общий вид цеха с установленной в нем комплектной трансформаторной подстанцией, от которой расходятся магистральные и распределительные закрытые токопроводы.
