Электромонтер по эксплуатации промустановок - Организация и экономика электрохозяйства промышленных предприятий

ГЛАВА VII
ОРГАНИЗАЦИЯ И ЭКОНОМИКА ЭЛЕКТРОХОЗЯЙСТВА ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ

В понятие эксплуатации электрохозяйства входит текущее обслуживание (уход и надзор) электрооборудования и электрических сетей, выполнение планово-предупредительных ремонтов и периодических профилактических испытаний, которые направлены на обеспечение бесперебойной работы электроустановок и их длительной сохранности.
В зависимости от характера и масштаба производства применяют в основном две формы организации эксплуатации электрохозяйства.
При первой форме управления имеется единый электроцех предприятия, в состав которого входят специализированные участки или группы по эксплуатации цехового электрооборудования, подстанций и сетей, ремонту электродвигателей и т. д.; электроцех возглавляет начальник, подчиненный главному энергетику или главному механику предприятия.
При второй форме управления электрохозяйство возглавляет главный электрик предприятия, подчиненный главному энергетику. В непосредственном подчинении главного электрика находятся: электроремонтный цех (ЭРЦ), электротехническая лаборатория (ЭТЛ), цех подстанций и сетей (ЦСП), электроцех ТЭЦ (если она имеется). Кроме того, в производственных цехах имеются электрослужбы, подчиненные начальникам цехов и возглавляемые старшими электриками или помощниками начальников Цехов по электрооборудованию. Техническое руководство электрослужбами цехов осуществляет главный электрик предприятия.
Вторая форма организации эксплуатации характерна для большинства современных крупных металлургических и машиностроительных предприятий. Электрослужба производственных цехов на этих предприятиях организует дежурства, повседневное обслуживание электродвигателей цеха (включая пускорегулирующую аппаратуру), осветительных и силовых сетей, выполняет планово-предупредительные ремонты электрооборудования, устраняет дефекты и неисправности, заменяет вышедшее из строя оборудование резервным. Отметим основные функции и характер работы электроцехов.
Электроремонтный цех состоит из электроремонтной мастерской и участка внешних ремонтов. В электроремонтной мастерской выполняют средний и капитальный ремонты электрооборудования, имеющего массу в пределах грузоподъемности кранов, находящихся в мастерской. ЭРЦ изготовляет запасные детали к электрической аппаратуре.
Участок внешних ремонтов ЭРЦ выполняет на месте установки электрооборудования только те ремонты, которые не в состоянии выполнить электрослужбы цехов. В составе участка внешних ремонтов в зависимости от характера производства имеются специализированные бригады по ремонту крупных агрегатов, кранового и лифтового оборудования, пускорегулирующей аппаратуры и т. д.
Электротехническая лаборатория современных мощных и автоматизированных предприятий представляет собой крупное хозяйство. В зависимости от характера и масштаба предприятия она может иметь группы или отделы электропривода, релейной защиты, электрических измерений, грозозащиты и изоляции электрических машин и аппаратуры. Иногда в составе ЭТЛ имеются пусконаладочные бригады, выполняющие наладку электрооборудования вновь отстраиваемых или реконструируемых цехов.
На некоторых предприятиях в составе ЭТЛ имеются отделы или группы автоматики, которые занимаются разработкой и внедрением в производство автоматизации технологических процессов. Как показал опыт, создание групп автоматики является прогрессивным мероприятием и способствует внедрению новой передовой техники и автоматизации производства.
Цех подстанций и сетей осуществляет текущую эксплуатацию, ремонты и профилактические испытания кабельных и воздушных сетей высокого напряжения и оборудования подстанций. В составе ЦСП имеются специализированные бригады по обслуживанию и ремонту трансформаторов, кабелей, масляных выключателей, аккумуляторов и т. д.
Электроцех ТЭЦ ведет эксплуатацию всего электрохозяйства в пределах территории электростанции. В его составе находятся дежурный и оперативный персонал главного щита управления, собственных нужд, электроремонтная мастерская, бригады по планово-предупредительным ремонтам и т. д. Эксплуатацию релейной защиты и испытания высоким напряжением обычно выполняет ЭТЛ.

СВЕДЕНИЯ О НАУЧНОЙ ОРГАНИЗАЦИИ ТРУДА

Научная организация труда (НОТ) — это научно обоснованный порядок работы предприятия при непрерывном совершенствовании производства на основе последних достижений науки и техники.
Применительно к местным условиям каждого предприятия составляется ежегодный план работы по НОТ, которые включают четыре основных этапа:
создание творческих бригад или групп, определение обследуемых рабочих мест, разработка программы исследований для творческих бригад;
анализ состояния организации труда на рабочем месте, включающий: сбор данных, фотохронометраж, изучение показателей технологического процесса, выявление всех видов потерь. На этом этапе электромонтеры принимают участие в проведении экспериментальных работ для подготовки мероприятий по НОТ;

составление планов по НОТ;
проведение планов по НОТ в жизнь. На этом этапе электромонтеры являются основными исполнителями мероприятий НОТ.
В планах НОТ указывается также ожидаемая или предполагаемая экономическая эффективность в денежном выражении и в Трудозатратах (человеко-дни).
Советы НОТ создаются при электроцехах промышленных предприятий и являются постоянно действующими совещательными органами.
Дополнительно к планам. НОТ разрабатывают и прилагают перечень мероприятий по повышению культурно-технического уровня работающих (учеба и обмен опытом).

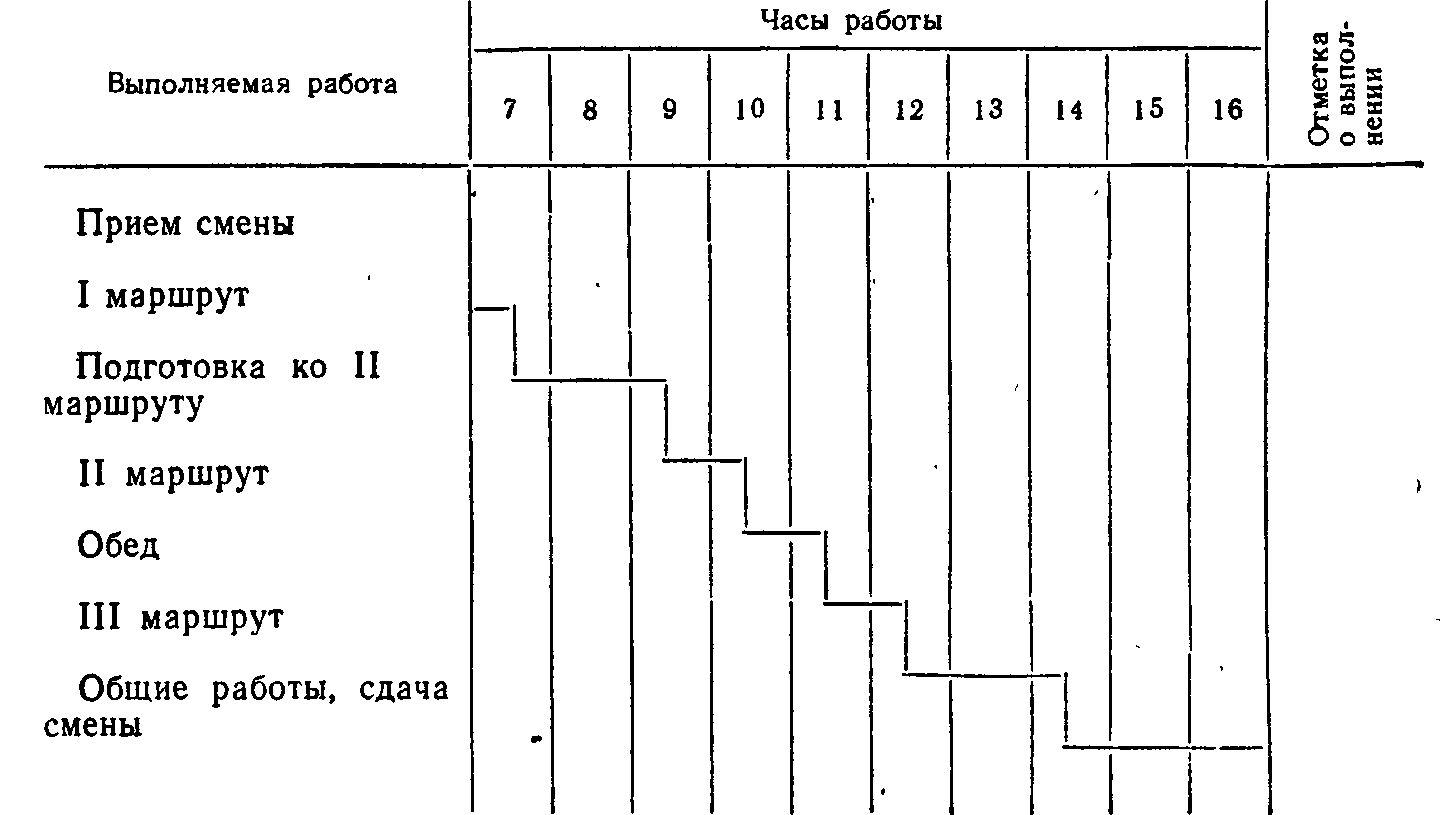

Таблица 18
График рабочего дня

Содержание работы по маршрутам

В эксплуатации промышленных электроустановок одним из основных документов является годовой (месячный) план-график планово-предупредительных ремонтов. Планово-предупредительный ремонт включает наружный осмотр электросетей и электрооборудования, а также текущий, средний и капитальный ремонты (см. § 55).
В планах НОТ разрабатывают графики рабочего дня электромонтеров и электрослесарей, занимающихся ремонтом. Пример такого графика приведен в табл. 18. Аналогичные графики разрабатывают для работ по проверке изоляции электропроводок, ревизии электрооборудования, испытаний защитных средств и пр.
Мероприятия в планах НОТ должны быть направлены на обеспечение сохранности электрооборудования и его безаварийной работы, сокращение численности персонала без ущерба для надежности эксплуатации, снижение себестоимости продукции предприятия за счет экономии электроэнергии и вспомогательных материалов.
Планы НОТ могут разрабатываться отдельно для электроцеха, электротехнической лаборатории и других подразделений службы электрохозяйства.
При разработке планов НОТ необходимо учитывать большое значение организации специализированных бригад, особенно для крупных предприятий с развитым электрохозяйством, например бригады по ремонту крупных машин, кранов, лифтов, пускорегулирующей аппаратуры, ревизии трансформаторов и. т. д. Большое значение имеет оснащение специализированных бригад специально отработанными наборами инструмента. Необходимо отражать в планах НОТ результаты изучения передового опыта и приемов лучших электромонтеров и опыта внедрения новой технологии.
Для выявления наиболее эффективных и рациональных приемов служат хронометраж и фотохронометраж, фотографии рабочего дня (ФРД) и самофотографии рабочего дня (СФРД), которые помогают выявлять различные виды потерь рабочего времени, затраты времени на отдых, причины этих потерь.
Сущность метода СФРД заключается в том, что рабочие сами ведут учет потерь рабочего времени и записывают предложения по устранению причин, вызывающих эти потери. Такой анализ потерь приучает электромонтеров критически оценивать организацию производства. на рабочем месте, повышает их кругозор. Важное значение имеет массовость этого мероприятия, так, в течение 1—2 дней может быть охвачено наблюдениями много рабочих мест и получен обширный материал для анализа причин потерь рабочего времени.
Хронометраж применяют для изучения коротких, повторяющихся операций. Фотохронометраж применяют в случаях, когда одновременно с ФРД надо провести хронометраж.
Применяется также метод моментальных наблюдений, позволяющий быстро собрать данные о затратах и потерях рабочего времени. Наблюдающий по заранее установленному маршруту обходит рабочие места электромонтеров и фиксирует определенные явления (моменты).

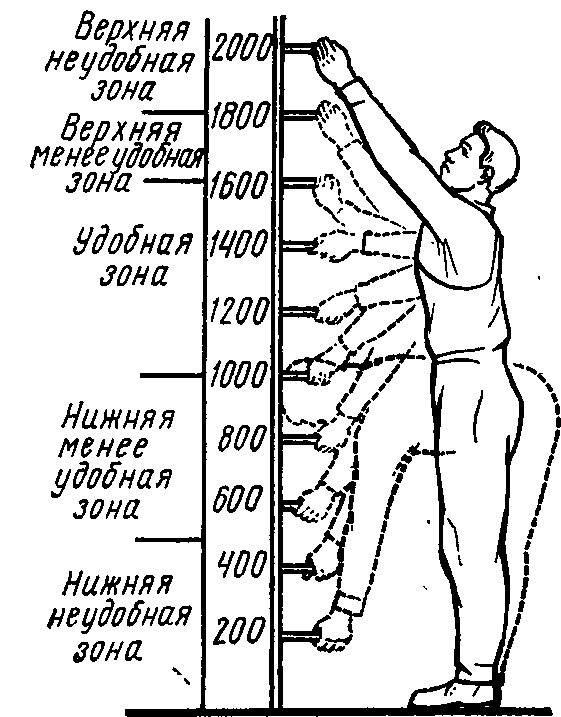

Рис. 221. Зоны расположения рукояток управления электроаппаратами в вертикальной плоскости
Приняты определенные условные обозначения таких наблюдений, например ОР — основная работа, ХР — хождение и посторонние разговоры и т. д. Наблюдения группируют по индексам и составляют сводку одноименных затрат рабочего времени, определяют коэффициент полезной работы всей, группы рабочих и намечают мероприятия, устраняющие выявленные потери.
Изучению передовых методов помогает также киносъемка, даже любительскими аппаратами. Киносъемка позволяет привлекать электромонтеров к просмотру отснятого материала и к активному их участию в анализе потерь и разработке мероприятий НОТ.
Вопросы нормирования и внедрения рациональных систем оплаты труда занимают важное место в планах НОТ. Без нормирования невозможно разработать рациональную, стимулирующую высокую производительность, систему оплаты труда.
Надежная связь и информация также являются существенным элементом НОТ. На ряде предприятий получают внедрение промышленное телевидение, электрочасофикация, различные системы сигнализации и другие средства связи и информации.
Научная организация труда как обязательный раздел включает всегда мероприятия по созданию благоприятных условий для трудящихся, которые обеспечивали бы человеку высокую работоспособность при сохранении его сил и здоровья. При этом должны учитываться и изучаться такие факторы, влияющие на работоспособность и здоровье человека, как состав воздуха, шумы, вибрация, освещение и пр. Отрицательное влияние на работоспособность человека оказывают высокие температуры и влажность окружающей среды, в связи с чем в планах НОТ вопросам оборудования вентиляции рабочих помещений всегда уделяется большое внимание.                                                                                     .
Включает НОТ также изучение и разработку мероприятий по рациональной планировке рабочего места. Здесь необходимо обратить внимание на следующие моменты:
добиваться такой организации рабочего места, при которой все инструменты располагались бы в пределах зоны досягаемости вытянутых рук, чтобы исключить лишние движения, вызывающие утомляемость;
размещать электромонтеров, обслуживающих электроустановки, по отношению к приспособлениям, механизмам, рукояткам управления на щитах и пультах и т. п., заранее определяя удобные и неудобные зоны, как это показано на примере рис. 221.
Кроме того, следует по возможности создавать условия для работы сидя, учитывая, что работа стоя требует затрат энергии в три раза больше, чем сидя, а работа при положении человека в наклонной плоскости резко увеличивает утомляемость (примерно в 4,5 раза по сравнению с работой стоя).
Наконец, важное значение при разработке планов НОТ должно быть отведено вопросам повышения культуры производства и производственной эстетики. Производственная эстетика включает вопросы планировки, красивой и рациональной окраски технологического оборудования и производственного инвентаря, рациональное и приятное освещение, создание по возможности уютной обстановки рабочих мест. Эти факторы благотворно воздействуют на работающих, способствуя повышению работоспособности. Однообразная, монотонная обстановка рабочего места или резкие цветовые контрасты вызывают у работающих пассивность, усталость и даже сонливость.
На современных предприятиях стремятся трубопроводы и коммуникации скрыть по возможности в полу, в подвесных потолках, внедряют скрытые электропроводки, открытые шинопроводы заменяют красиво оформленными закрытыми шинопроводами ШМА-65 и ШРА-66, конструкциям распределительных устройств, щитов, пультов придают современные формы, соответствующую окраску, красивые надписи, учитывая требования эстетики,   раздел эстетики входят также вопросы озеленения как территории, так и рабочих мест.
Большое значение имеет создание удобной и красивой спецодежды; помимо удобств она должна красиво облегать фигуру рабочего, а не висеть мешком.
Промышленная эстетика связана с внедрением новой технологии и новых материалов, в частности пластмасс. Широкое внедрение получают такие новые материалы как, например, дуретан ВК, который имеет высокую прочность на удар и истирание, снижает вибрацию и устойчив к действию растворителей. Из дуретана ВК изготовляют, например, корпуса электросверлилок, защитные шлемы для рабочих и др. Таким же красивым и практичным материалом является гальванизированная пластмасса-новодур.
Активная работа по разработке и внедрению планов НОТ возможна только на основе широкой творческой инициативы рабочих коллективов предприятий. Работа в области НОТ развивает творческие способности работников предприятий и воспитывает черты бережливого хозяина.
Значительно способствует реализации планов НОТ хорошо поставленная работа по социалистическому соревнованию внутри предприятия, движение за коммунистический труд, организация периодических смотров, конкурсов на лучшие рационализаторские предложения, а также по состоянию техники безопасности и охраны труда, за высокую культуру производства.

ПЛАНОВО-ПРЕДУПРЕДИТЕЛЬНЫЙ РЕМОНТ (ППР)

Чтобы обеспечить нормальное состояние работающего электрооборудования, необходимо организовать систематический надзор за ним и проводить планово-предупредительные ремонты (ППР). Содержание и периодичность ремонтов зависят от характера производства данного предприятия и вида электроустановок. Плановопредупредительные ремонты включают в себя наружный осмотр оборудования и сетей, текущий, средний и капитальный ремонты.
Наружный осмотр, текущий и средний ремонты выполняются эксплуатационным персоналом по графикам и инструкциям, утвержденным главным энергетиком или начальником электроцеха. На все виды ППР составляют годовой и месячный графики, утверждаемые главным инженером предприятия. Затраты на выполнение наружного осмотра, текущего и среднего ремонтов входят в себестоимость продукции предприятия. Затраты на капитальный ремонт в себестоимость продукции не входят.
Текущий ремонт, выполняемый обычно без разбора узлов, сводится к наружному осмотру, продувке, очистке, замене и смазке мелких деталей (щеток, контактов и др.).
При среднем ремонте разбирают некоторые узлы, промывают, чистят, заменяют или ремонтируют отдельные детали обмотки, заменяя их секции.
Капитальный ремонт предусматривает полную разборку и отправку отдельных частей оборудования на ремонт в электро- ремонтную мастерскую, замену подшипников, тормозов, обмоток, реостатов, контакторов, реле, отдельных участков проводок. После капитального ремонта проводят испытания повышенным напряжением и весь комплекс пусконаладочных работ, необходимый при вводе в эксплуатацию вновь смонтированных электроустановок.
На капитальные ремонты предприятию по утвержденным сметам выделяются специальные ассигнования. Ремонт выполняется как силами предприятия, так и различных специализированных организаций или ремонтных заводов.
На электрооборудование и сети, подлежащие капитальному ремонту, составляют дефектную ведомость, в которой уточняют перечень работ. По дефектной ведомости составляют смету на производство капитального ремонта. После капитального ремонта эксплуатационный персонал принимает выполненные работы по приемо-сдаточному акту.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ЭКСПЛУАТАЦИИ

Для правильной организации эксплуатационного надзора нужно повседневно изучать и анализировать данные эксплуатации: состояние загрузки агрегатов и сетей, характер и причины аварий и простоев. Для этого дежурный персонал ведет записи в суточных журналах эксплуатации. Записи ведутся посменно по показаниям приборов и результатам личных наблюдений и осмотров. Формы суточных журналов эксплуатации, характер и порядок записей устанавливаются местными инструкциями.
Задачей эксплуатационного персонала является обеспечение бесперебойной работы предприятия и длительной сохранности электрооборудования, что достигается добросовестным и аккуратным выполнением правил и инструкций по уходу за оборудованием и электросетями и по производству ремонтов.
Кроме того, перед эксплуатационным персоналом стоит другая не менее важная экономическая задача — обеспечить максимальное снижение себестоимости продукции предприятия, что достигается экономией электрической энергии и эксплуатационных материалов, а также сокращением численности эксплуатационного персонала без ущерба для надежности эксплуатации и сохранности оборудования.
На каждом предприятии установлены удельные нормы расхода электроэнергии, представляющие собой расход электрической энергии на единицу выпускаемой продукции (на тонну металла, тонну угля, на один автомобиль и т. д.). Эксплуатационный персонал должен не только уложиться в эти нормы, но и непрерывно снижать их, способствуя таким образом снижению себестоимости продукции.
Удельные нормы расхода электроэнергии устанавливаются в зависимости от особенностей производства и его технического уровня. Их ежегодно по мере совершенствования энергетического хозяйства и внедрения в производство новой техники пересматривают. Каждое предприятие при работе должно учитывать следующие технико-экономические показатели:
суммарный расход электроэнергии по предприятию в целом;
суммарный расход электроэнергии по основным производствам, технологическим процессам и крупным агрегатам, потребляющим большое количество электроэнергии;
максимально потребляемую мощность и мощность в часы максимума нагрузки электросистемы;
расход электроэнергии по вспомогательным цехам и непроизводственным потребителям (вентиляция, освещение и др.);
потери электроэнергии в сетях и трансформаторах;
выработку электроэнергии собственными электростанциями; коэффициент мощности (cos φ) электроустановок предприятия; расход электроэнергии на единицу выпущенной продукции; экономию электроэнергии по нормированным видам продукции и по предприятию в целом;
лимит — установленный предприятию предел потребления электроэнергии;
выработка электроэнергии собственной электростанцией (если такая имеется).
Кроме того, каждое предприятие должно снимать суточные графики активной и реактивной мощности по предприятию в целом и по всем силовым трансформаторам для выявления их загрузки.
