ГЛАВА V
ОСНОВЫ ЭЛЕКТРОМОНТАЖНОГО ДЕЛА
§ 30. ИНСТРУМЕНТЫ, ПРИСПОСОБЛЕНИЯ, МЕХАНИЗМЫ И МОНТАЖНЫЕ ИЗДЕЛИЯ

При производстве электромонтажных работ применяют различные инструменты, приспособления, механизмы и монтажные изделия. Рассмотрим наиболее распространенные из них.

Строительно-монтажный пистолет.


Рис. 142. Строительно-монтажный пистолет СМП-3:
а — общий вид, б — полиэтиленовый наконечник, в — дюбель-гвоздь, г — пороховой патрон, д — дюбель- винт; 1 — универсальный предохранительный наконечник, 2 — муфта блокировки, 3 — корпус с размещенным в нем ударно-спусковым механизмом, 4 — рукоятка
Для крепления элементов силовых и осветительных проводок на бетонных, кирпичных, шлакоблочных и металлических конструкциях применяют строительно-монтажный пистолет. Крепление выполняют, встреливая гвоздевидные и винтовые дюбели (рис. 142). Дюбель-гвоздь ДГ крепит наглухо, а дюбель-винт ДВ позволяет закреплять, на нем конструкции и аппаратуру с помощью гаек. На конец дюбелей, чтобы придать им правильное направление в канале ствола пистолета, надевают специальные наконечники из полиэтилена.

Заряжают пистолет специальными патронами диаметром 12,5 и длиной 17,5 (группа В) или 24 мм (группа Г). Патроны группы В выпускают девяти номеров с массой заряда от 0,3 до 0,7 г, а патроны группы Г — четырех номеров с массой заряда от 0,8 до 1,1 г. Патроны выбирают в зависимости от размеров забиваемых дюбелей и характера материала, в который их забивают, по таблицам, приведенным в инструкции по применению пистолета.

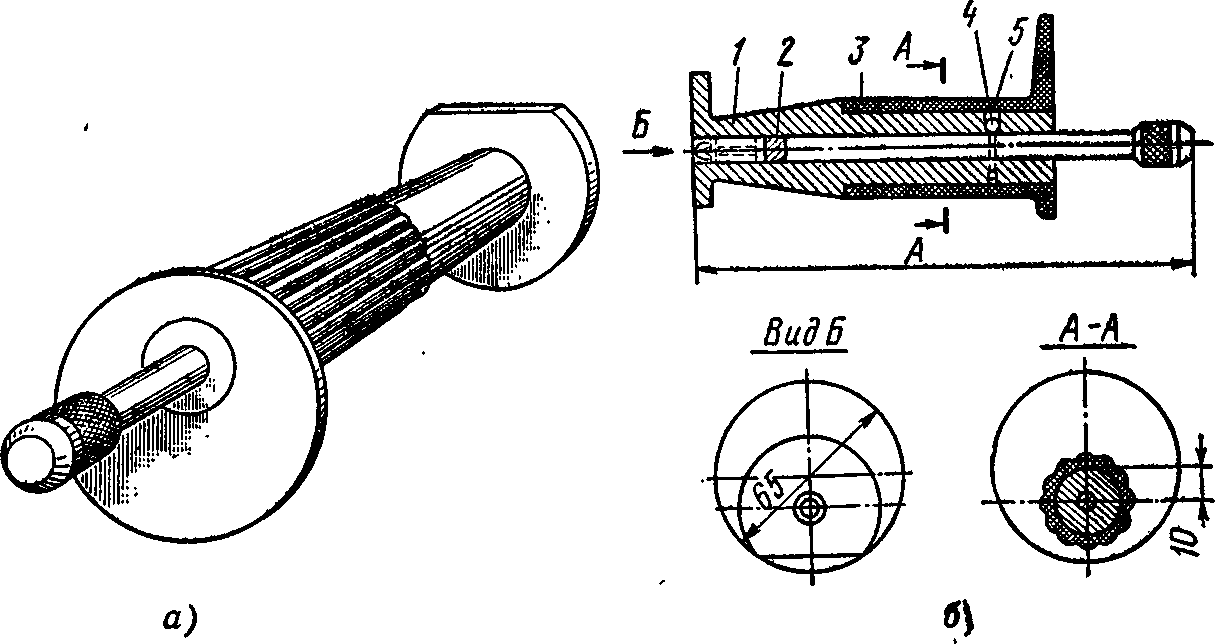

Рис. 143. Оправка ОД-9 для забивки дюбелей:
а — общий вид, б — схема конструкции, 1 — корпус из стали, 2 — сменный боек, 3 — хлорвиниловая ручка, 4 — стальной шарик с пружиной, 5 — пружинное кольцо
Работа со строительно-монтажным пистолетом требует строгого соблюдения инструкции по эксплуатации пистолета и правил техники безопасности. К работе с пистолетом допускают специально обученных монтеров, имеющих квалификацию не ниже IV разряда для монтажника и III разряда для эксплуатационника. Они должны проработать не менее трех лет по своей специальности и зарекомендовать себя как аккуратные и дисциплинированные работники. Перед работой с пистолетом электромонтер надевает защитные очки (или специальную защитную маску) и противошумные наушники. Строительно-монтажный пистолет целесообразно использовать для забивки дюбелей при большом объеме работ, когда это значительно увеличивает производительность труда.

Оправки для забивки дюбелей вручную.

При небольших объемах монтажных работ успешно применяют забивку дюбелей вручную при помощи специальных оправок. На рис. 143 показана оправка ОД-9 для забивания всех видов дюбелей с диаметром стержня 3,5 мм в бетон, кирпич и шлакобетон. Забивают дюбели, ударяя молотком по головке бойка 2.
Электросверлилки. В монтажной и эксплуатационной практике широко применяют однофазные и трехфазные электросверлилки серий И и С. Наиболее безопасны электросверлилки на напряжение 36 В. Трехфазные электросверлилки С-363 работают при напряжении 36 В и повышенной частоте тока 200 Гц.

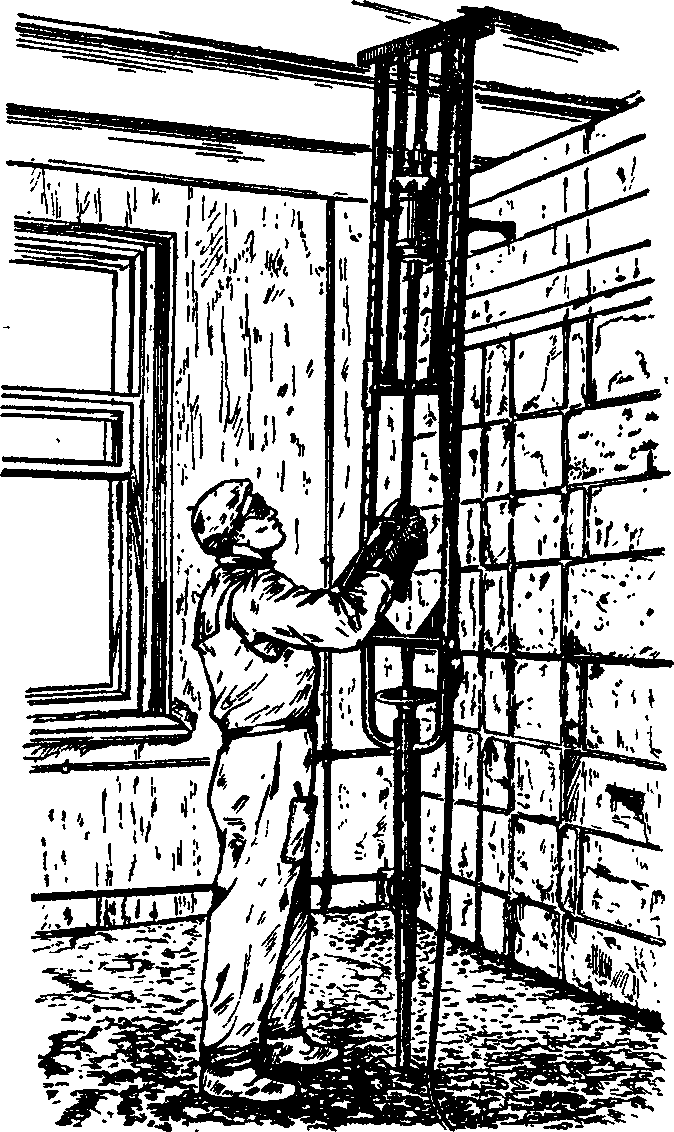

Рис. 144. Стойка для сверления отверстий на потолке и на высоте
Чтобы получить ток с частотой 200 Гц и напряжением 36 В, используют преобразователи частоты И-75Б и С-572, включаемые в сеть 380/220 В и имеющие полезную мощность 4 кВт.
При пользовании электросверлилками на напряжение 127— 220 В по правилам техники безопасности требуется заземлить корпус специальной жилой шлангового провода, по которому электросверлилка получает питание, и выполнять работу в диэлектрических перчатках.
В настоящее время широкое внедрение получают электросверлилки и другие электроинструменты на 220 В с двойной изоляцией (корпус сверлилки из изолирующего материала), что значительно повышает безопасность работ и позволяет отказаться от применения преобразователей частоты.
В сырых местах и при работе на металлоконструкциях следует пользоваться электросверлилками только на 36 В.
Чтобы облегчить труд рабочего при сверлении отверстий в потолках, применяют специальные приспособления — стойки, позволяющие выполнять сверление, стоя на полу помещения (рис. 144).

Приспособления для работы на высоте.

При производстве работ на высоте запрещается применять неисправные лестницы, леса и случайные предметы (ящики, бочки). Приставные лестницы и стремянки используют для работы на высоте не более 4 м. Они должны быть такими, чтобы их мог перенести один рабочий. Ступени лестниц должны быть надежно закреплены к вертикальным стойкам на врезных шипах болтами или железными скобами. На нижних концах стоек лестниц и стремянок должны быть наконечники с острыми шипами, а для работы на плиточных полях — резиновые наконечники. Стремянка имеет на обеих стойках на высоте 1200—1500 мм стальные крюки с петлями, препятствующие раздвиганию стоек.
Лестницы и стремянки изготовляют из добротной сухой древесины, труб или сортовой стали; их наружные поверхности должны быть гладкими.
Для работы на высоте до 3—3,5 м можно применять неподвижные вышки-площадки, изготовленные из прочной древесины или тонкостенных труб. Одна из сторон такой вышки служит лестницей. Для работы на высоте более 4 м должны быть поставлены леса; для кратковременных работ применяются телескопические вышки и гидроподъемники на грузовых автомобилях.

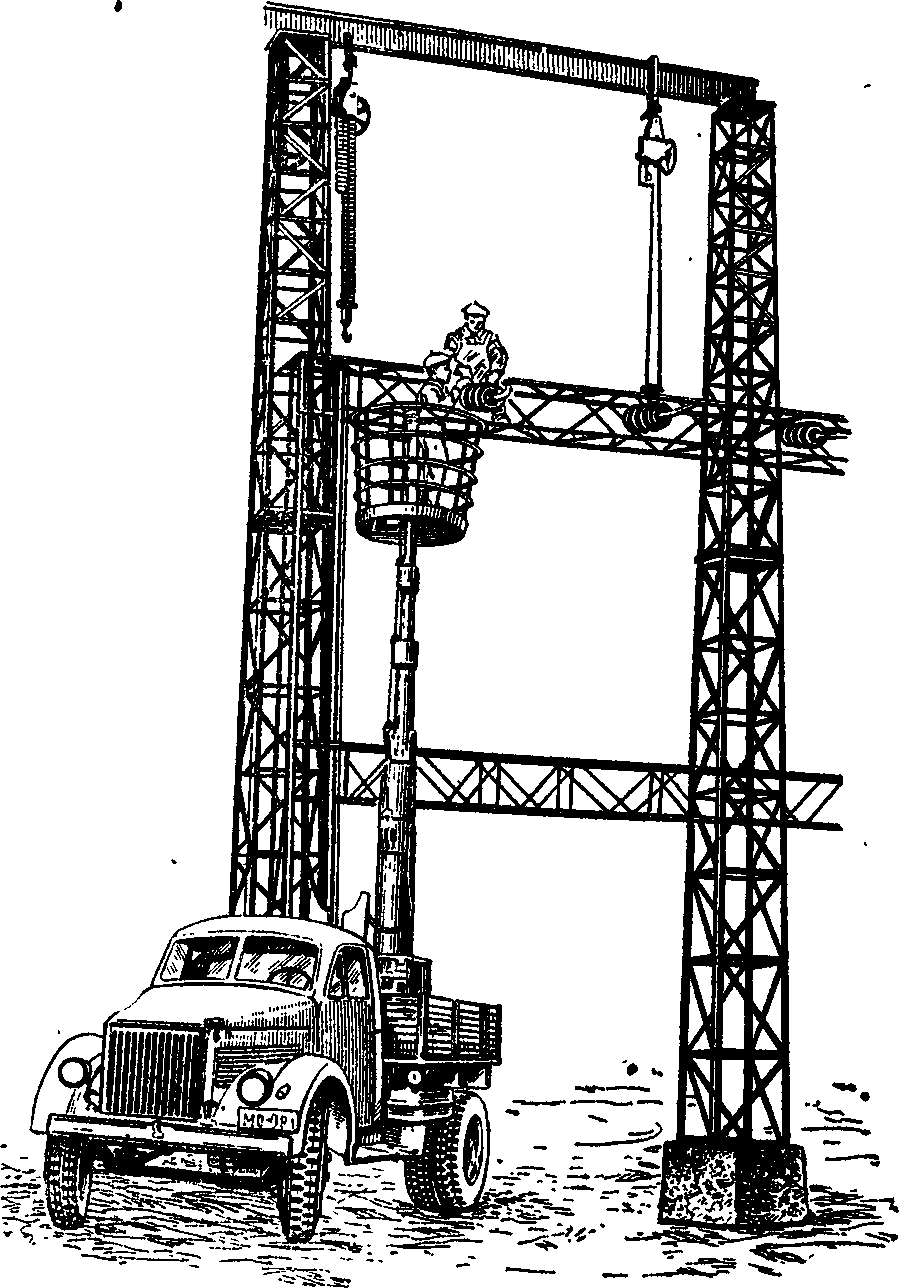

Рис. 145. Телескопическая вышка
Телескопические вышки (рис. 145) выпускают на базе автомобилей ГАЗ-51 (для работы на высоте до 16 м) и ЗИЛ-157 (до 23 м). Гидроподъемники (рис. 146) изготовляют для работы в промышленных зданиях на высоте до 12 м. Они обладают большой маневренностью, имея максимальный вылет корзины до 7 м и угол поворота мачты 270°.

Трубогибы.

Гнутье труб и шин — распространенные операции в электромонтажной практике. Для труб диаметром до 3/4" и небольших размеров шин применяют ручные трубо- и шиногибы.

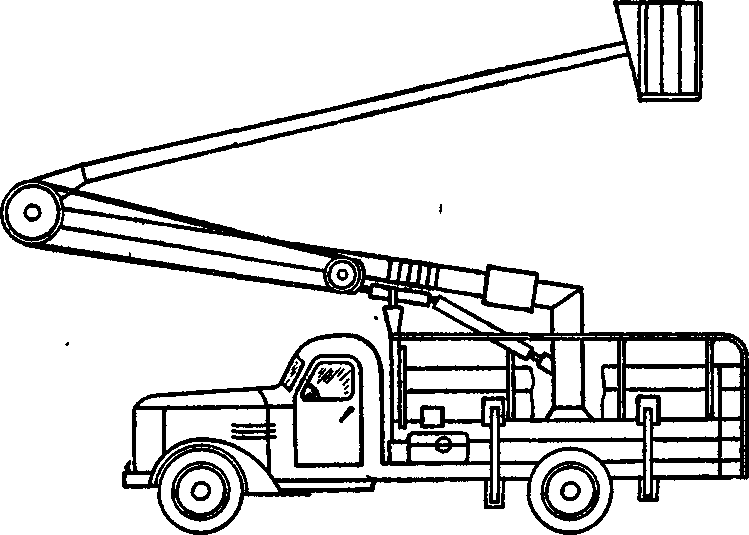

Рис. 146. Гидроподъемник АГП-12

Для механизированного гнутья тонкостенных труб и шин трест «Электромонтажконструкция» изготовляет универсальный шинотрубогиб УШТМ-2 (рис. 147).

Изделия для кабельных линий.

Для прокладки кабелей по стенам помещений и в каналах применяют штампованные сборные кабельные конструкции (рис. 148), состоящие из стоек 1 и полок 3.
Стойки выпускают длиной 400, 600, 800, 1200 и 1800 мм, а полки — длиной 160, 250, 360 и 450 мм. Стойки имеют перфорацию (выштампованные отверстия) для установки полок, а полки — для закрепления кабелей и крепления перегородок, разделяющих один ряд кабелей от другого в тех случаях, когда это обусловлено правилами устройства (рис. 148, а). На рис. 148, б показана прокладка кабелей в лотках, установленных на типовых кабельных конструкциях.

Изделия для трубных прокладок.

Для прокладки проводок в стальных трубах выпускают большую номенклатуру изделий: закрепы, коробки, кронштейны, скобы и накладки.

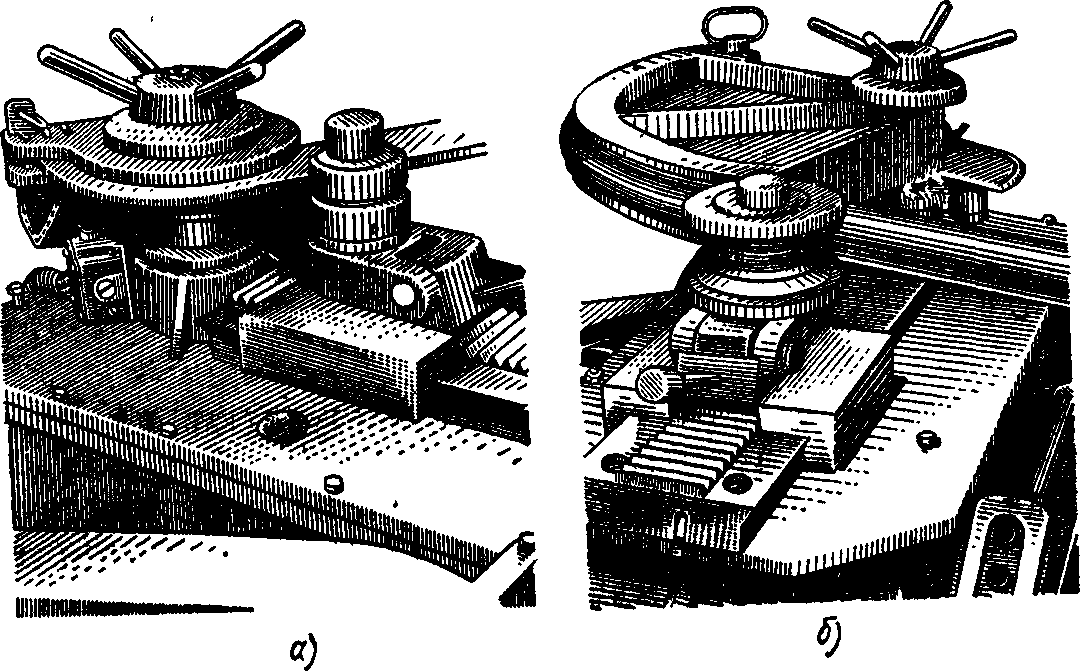

Рис. 147. Универсальный шинотрубогиб УШТМ-2:
а — гнутье шин размером 100X10 мм, б — гнутье труб диаметром до 60 мм

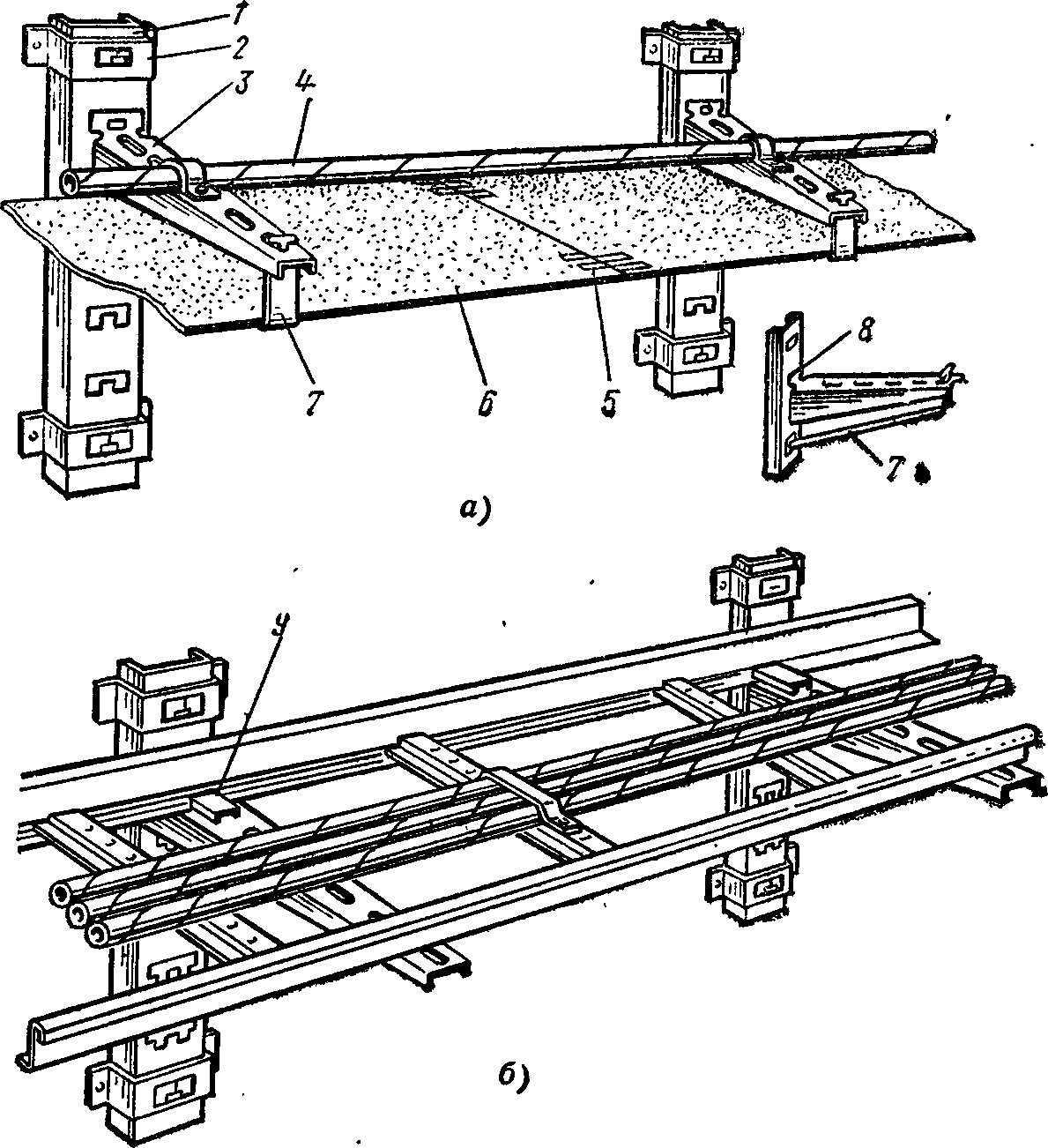

Рис. 148. Прокладка кабелей по типовым конструкциям:
а — на полках, б — в лотках; 1 — стойка К1150—К1154, 2 — скоба К1149; 3 — полка К1160—К1163, 4 — кабель, 5 — соединитель перегородок К168, 6 — асбестоцементная плита, 7 — подвеска К1164—К1167, 8 — крепление подвески к полке и стойке, 9 — прижим К425

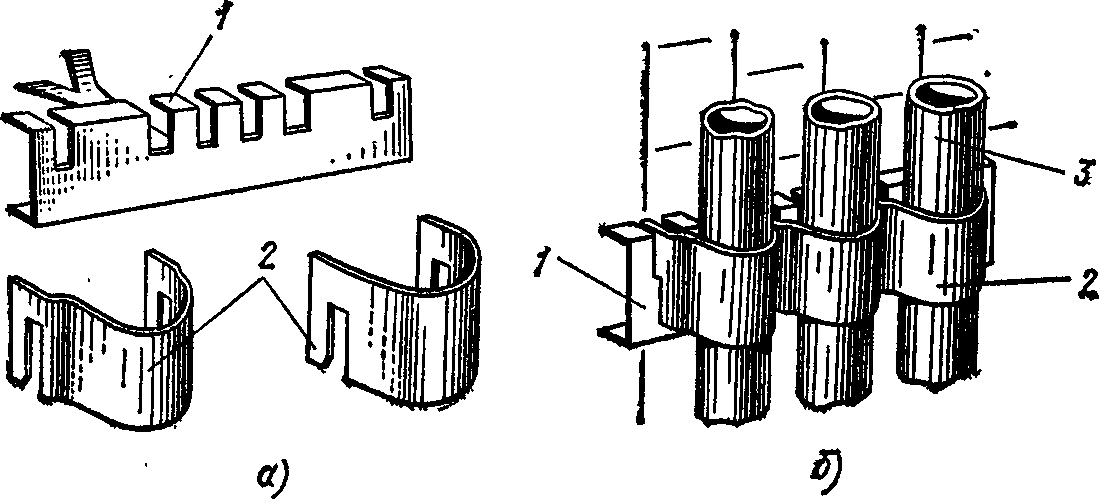

Рис. 149. Закрепы для безметизного крепления труб: а — детали, б — пример крепления труб

Закрепы, показанные на рис. 149, широко применяют в электромонтажной практике для безметизного крепления стальных труб. В комплект крепежа входит штампованная рейка 1 с прорезями, в которые вставляются штампованные фасонные скобки 2, притягивающие трубы 3 к рейкам. Рейки крепят в стенах строительно-монтажным пистолетом или вмазывают.

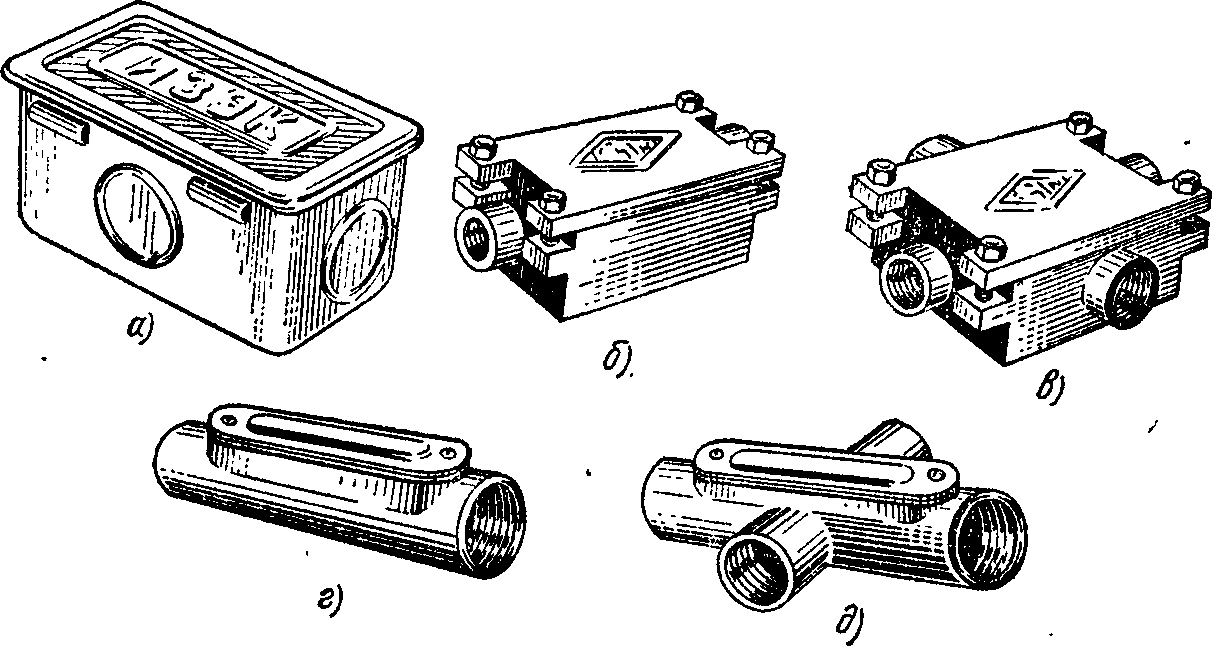

Рис. 150. Коробки для прокладки проводок в трубах: а —У-78, б — У-505, в — У-525, г — У-1103, д — У-1176
Коробки У-78 (рис. 150, а), У-79 и У-80, штампованные из листовой стали, предназначены для устройства в них соединений проводов. Чугунные коробки У-505 и У-525 (рис. 150, б и в) и У-1103, У-1176 (рис. 150, г и д) пылевлагозащищенные. Коробки У-1103, У-1176 выпускаются девяти исполнений в зависимости от числа и расположения патрубков для ввода стальных труб диаметром 1/2—3". Для ввода стальных труб во взрывоопасные помещения выпускаются специальные сварные коробки — фитинги.

Рис. 151. Распорные дюбели:
а — с распорной гайкой, б — с волокнистым заполнением

Изделия для внутренних проводок.

Это очень большая группа изделий, она приводится в специальных каталогах Главэлектромонтажа Минмонтажспецстроя. К крепежным изделиям относят распорные дюбели (рис. 151), позволяющие выполнять безвмазочное крепление. Под распорные дюбели необходимо предварительно пробить или просверлить электрическими, или пневматическими сверлилками, молотками или специальными пробойниками отверстия в стенах или перекрытиях.
Распорные дюбели К-434—439 (рис. 151, а) имеют два подвижных, скрепленных друг с другом полуцилиндра 1, распорную гайку 2 и винт или болт 3. Полуцилиндры с гайкой вставляют в подготовленное отверстие, а затем ввинчивают винт или болт в распорную гайку, которая раздвигает полуцилиндры и прочно закрепляет их в отверстии.

Рис. 152. Кронштейны для установки светильников: а — С-233, б — С-400, в — С-375, г — С-392
Дюбели К-411-414 (рис. 151, б) имеют волокнистое заполнение в виде жгута из пропитанного шпагата внутри оболочки из тонкой стали. Такой дюбель также вставляют в заранее подготовленное отверстие, а затем ввинчивают шуруп, который, входя в жгут через отверстие в торцовой шляпке оболочки, распирает ее и создает прочное сцепление оболочки со стенками отверстия. Выпускаются также дюбели из полиэтилена и капрона.
Заводы монтажных изделий выпускают различные типы коробок для скрытых и открытых проводок, пластмассовые держатели для проводов, втулки для оконцевания труб, ответвительные зажимы в пластмассовых корпусах, оконцеватели для проводок вторичных цепей и полоски-пряжки для крепления проводов.
Для установки светильников выпускаются различные типы кронштейнов, показанные на рис. 152.
