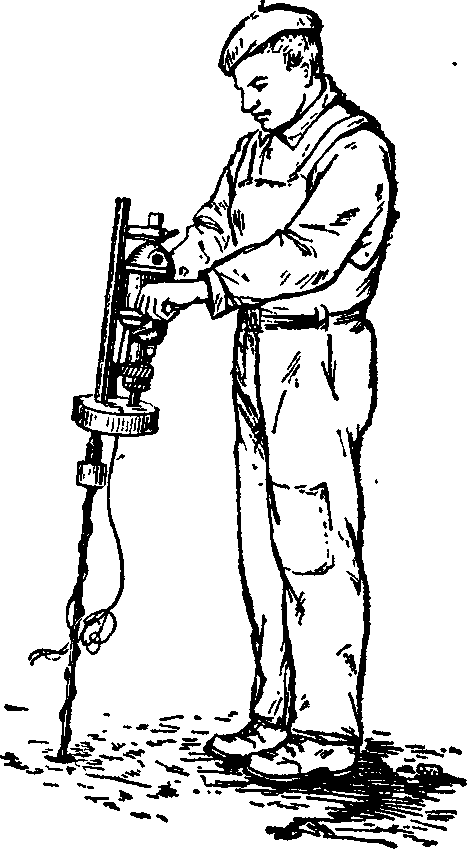

Рис. 205. Ввинчивание электрода-заземлителя с помощью электросверлилки с редуктором
Наружный контур заземления выполняют в траншее глубиной 0,8 м и шириной по дну 0,5 м, вырытой на расстоянии 1 м от наружной стены здания. Вдоль траншеи на расстоянии друг от друга, которое определяется проектом (обычно через 2,5—3 м), забивают электроды-заземлители, изготовленные из стальных труб при толщине стенок не менее 2 мм и из угловой стали с толщиной полок не менее 4 мм. Электроды-заземлители должны выступать на 200 мм над дном траншеи.
Для погружения электродов в землю существуют различные способы механизации: электровибраторы, подвешиваемые на автокране, передвижные копры, специальное приспособление, состоящее из электросверлилки с редуктором, которым можно ввинчивать электрод в землю. Последний способ применяют при использовании в качестве электрода круглой стали диаметром 12—14 мм (рис. 205).
Существуют почвы, в которых на глубине 2,5—3 м не удается получить требуемое минимальное переходное сопротивление растеканию тока. В этом случае наружный контур выносят в виде так называемых усов в места с лучшей проводимостью почвы или дополнительно обрабатывают почву поваренной солью. Для этой цели в том месте, куда забивают электрод-заземлитель, выкапывают яму глубиной 0,8—1 и диаметром 0,5 м. После забивки электрода яму засыпают вперемежку слоями соли и земли толщиной по 10 мм и каждый слой засыпки поливают водой. На один электрод-заземлитель требуется 40—50 кг соли. Бывают случаи, когда из-за специальных условий приходится выполнять заземляющее устройство более сложной конструкции, применяя омедненные или оцинкованные заземлители. Часто для получения требуемой проводимости бывает достаточно удлинить электроды-заземлители до 6—8 м, чтобы достичь более влажного слоя почвы.
После забивки электродов-заземлителей в траншею укладывают горизонтально на ребро стальные полосы размером 40X4 мм и приваривают их к выступающим кольцам забитых в землю электродов. Ввод полосы заземления в здание выполняют в трубе, которую с обоих концов заделывают цементным раствором (рис. 206).
В современной монтажной практике широко применяют глубинные заземлители, при использовании которых не требуется рыть траншеи и забивать электроды, так как их закладывают при строительных работах по устройству фундаментов зданий или опор линий электропередачи. Глубинные заземлители заранее изготовляют по чертежам в монтажных мастерских в виде готовых контуров (или отдельных секций) из полосовой стали 40X4 мм или круглой стали диаметром не менее 8 мм.
Глубинные заземлители закладывают под монолитные или сборные железобетонные фундаменты. Выведенную наружу стальную полосу от глубинного заземлителя в дальнейшем приваривают к металлической опоре высоковольтной линии, к спуску заземления деревянной опоры или заводят внутрь здания и присоединяют сваркой к внутреннему контуру защитного заземления.

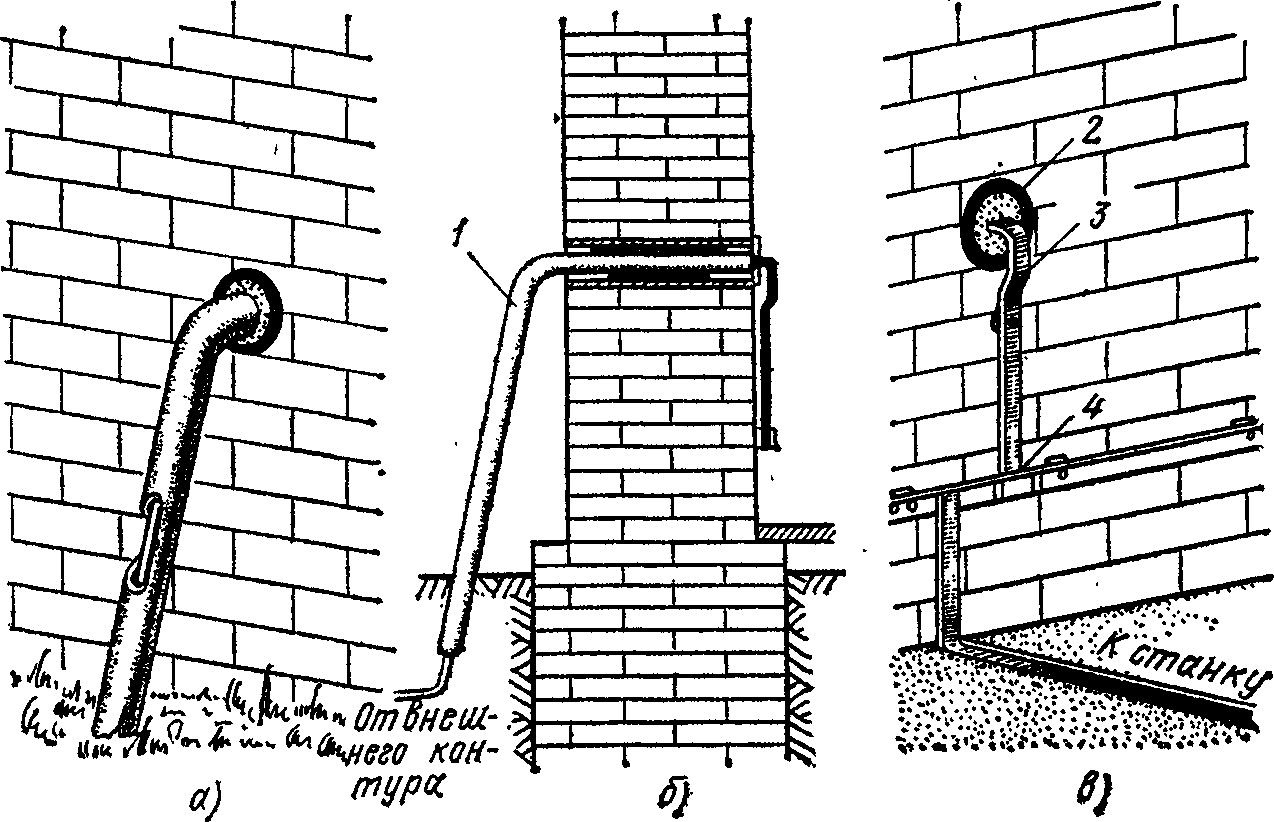

Рис. 206. Ввод заземлительной полосы в здание:
а — вид со стороны внешнего контура, б — разрез, в — вид со стороны внутреннего контура; 1 — труба, 2 — заделка цементным раствором, 3 — полоса сечением 40x4 мм, 4 — место сварки
Внутренний контур заземления выполняют из стальных полос, прокладываемых по стенам, потолкам или в каналах и бороздах пола. Полосы заземления крепят, используя строительно-монтажный пистолет дюбелями к стенам, потолкам, в каналах и бороздах пола.
В целях экономии металла для магистралей внутреннего контура заземления используют металлические конструкции зданий и установок (фермы, колонны, каркасы, галереи, шахты и трубопроводы) за исключением сооружений, в которых содержатся горючие и взрывоопасные смеси. При этом стыки металлоконструкций и труб, болтовые и заклепочные соединения шунтируют видимыми, надежно приваренными стальными перемычками.

При устройстве электропроводок в производственных помещениях особое внимание уделяют правильному выполнению защитного заземления, от которого зависит безопасность людей, работающих на предприятии.
В цепи нулевого провода не должно быть предохранителей. В патронах для электроламп винтовые гильзы, к которым всегда возможно прикосновение человека, ввертывающего лампу, присоединяют к нулевому проводу.

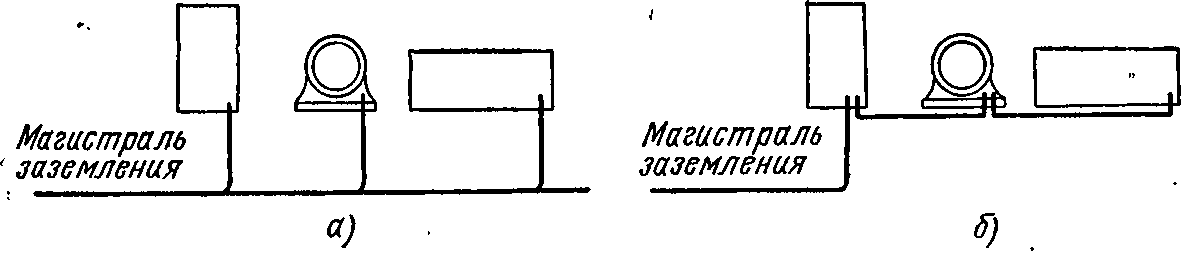

Рис. 207. Присоединение к магистрали защитного заземления: а — правильно, б — неправильно
В местах присоединения заземляющих полос к щиткам, оборудованию и аппаратам, имеющим специальные болты заземления, заземлительные полосы и плоскости, на которые они накладываются, зачищают до блеска и для предохранения от коррозии покрывают тонким слоем технического вазелина.
Соединять заземляющие проводники последовательно не разрешается (рис. 207).
Особые требования предъявляют к устройству защитного заземления во взрывоопасных установках. В отличие от других установок в них надо заземлять все элементы установок, в том числе и на напряжение 127 В и ниже. В этих помещениях заземляют все оборудование (включая установленное на заземленных металлоконструкциях), все кабельные конструкции и, кроме того, металлические оболочки силовых и контрольных кабелей на любые напряжения.

Контрольные вопросы

  1. В каких случаях мерные и алюминиевые провода допускается соединять методом опрессования и каким инструментом следует пользоваться?
  2. В каких случаях применяют для электропроводок тонкостенные водогазопроводные стальные трубы?
  3. При каком условии стальные трубы можно использовать в качестве заземляющего провода?
  4. На какой глубине должны прокладываться кабели в земле и какие расстояния следует соблюдать между силовыми и контрольными кабелями при их прокладке?
  5. Что такое прямая и обратная маркировка жил? Какие способы соединения проводов применяют на воздушных линиях напряжением до 1000 В?
  6. Объясните способы выверки валов электродвигателей при их установке при ременной передаче и при непосредственном соединении.
  7. Назовите основные методы сушки электродвигателей и объясните, что подразумевают под понятием коэффициент абсорбции.
  8. Почему в процессе монтажа силовых трансформаторов и измерительных трансформаторов напряжения необходимо соединять накоротко выводы их обмоток?
  9. Какие меры предосторожности надо соблюдать при отборе пробы масла из трансформаторов?
  10. Перечислите условия для включения без сушки трансформаторов мощностью до 100 кВ-А включительно.
