В связи с развитием химического производства увеличивается число электроустановок, работающих в пожаро- или взрывоопасной среде.
Пожароопасными считают помещения, в которых хранят, изготовляют или перерабатывают горючие вещества. По условиям работы электрооборудования эти помещения разделяют на классы:
к классу П — I относят помещения, содержащие горючие жидкости, температура вспышки паров которых выше 45° С (например, склады минеральных масел, установки для регенерации масел);
к классу П — II относят помещения, в которых имеется горючая пыль или горючие волокна, причем опасность взрыва исключена (например, деревообделочные цеха, малозапыленные помещения мельниц, элеваторов и др.);
к классу П — IIа относят производственные и складские помещения, содержащие твердые или волокнистые горючие вещества (дерево, ткани и др.);
к классу П — III относят наружные установки, в которых применяют или хранят горючие жидкости с температурой вспышки паров выше 45° С, а также твердые горючие вещества (например, открытые склады минеральных масел, угля, торфа, дерева и т. п.).
Взрывоопасными считают такие установки, в которых могут образоваться взрывоопасные смеси горючих газов с воздухом, кислородом или с газами-окислителями (например, с хлором) и взрывоопасные смеси горючей пыли и горючих волокон при переходе их во взвешенное состояние.
Взрывоопасные помещения также разделяют на классы:
к классу В — I относят помещения, в которых выделяющиеся газы или пары могут образовать с воздухом или другими газами взрывоопасную смесь при нормальных недлительных режимах работы (загрузка или выгрузка аппаратов);
к классу В — Iа относят помещения, в которых при нормальных режимах работы взрывоопасных смесей не бывает, но они могут образоваться в результате аварий или неисправностей;
к классу В — Iб относят те же помещения, что и к классу В — Iа, но со следующими особенностями:

  1. горючие газы при концентрации 15% и более могут взрываться и имеют резкий запах (аммиачные, компрессорные, холодильные, абсорбционные установки и др.);
  2. исключена возможность образования общей взрывоопасной концентрации при авариях, но возможна местная взрывоопасная концентрация (например, помещения для электролиза воды, поваренной соли);
  3. имеются небольшие количества горючих газов и легко воспламеняющихся жидкостей, работа с которыми производится без применения открытого пламени;

к классу В — Iг относят наружные установки (газгольдеры, резервуары), содержащие взрывоопасные газы, пары, горючие и легко воспламеняющиеся жидкости, где взрывоопасные смеси могут образоваться только в результате аварий или неисправности;
к классу В — II относят помещения, в которых горючая пыль или волокна, образующие взрывоопасные смеси, выделяются в ходе технологического процесса, при нормальных недлительных режимах (загрузка и выгрузка технологического оборудования);
к классу В — IIа относят те же помещения, что и к классу В—II, но если при нормальных режимах взрывоопасные смеси в них отсутствуют и могут образоваться только в результате аварий и неисправностей.
Классы помещений определяются проектной организацией или вышестоящим ведомством, в которое входит предприятие.
Пожар или взрыв в пожаро- и взрывоопасных помещениях при работе электроустановки могут произойти при образовании электрической дуги или искры, при работе коммутационной аппаратуры (размыкание и замыкание контактов), коротком замыкании проводов и жил кабелей, поломке колбы электролампы (от накаленной нити) и перегреве элементов установки до такой температуры, при которой происходит воспламенение пыли, газов или паров.
Чтобы предотвратить опасность пожара и взрыва, проводки в этих помещениях нужно выполнять в соответствии со специальными требованиями, изложенными в правилах и инструкциях для каждой категории и каждого класса помещений. Оборудование должно применяться в специальном исполнении, которое может быть:
взрывонепроницаемым;
повышенной надежности против взрыва;
продуваемым под избыточным давлением;
маслонаполненным;
искробезопасным.
Могут быть и другие исполнения оборудования (например, засыпка песком, заливка эпоксидными смолами).

Электропроводки.

В пожароопасных установках применяют защищенные виды проводок — проводки трубчатыми проводами (ТПРФ), в трубах с тонкой металлической оболочкой, в тонкостенных электросварных трубах, небронированным кабелем в свинцовой или поливинилхлоридной оболочке с резиновой или полиизоляцией жил.

Открытая прокладка изолированных проводов допускается на изоляторах, если провода удалены от места скопления горючего и не подвергаются механическим воздействиям (тросовая проводка, прокладка по фермам).

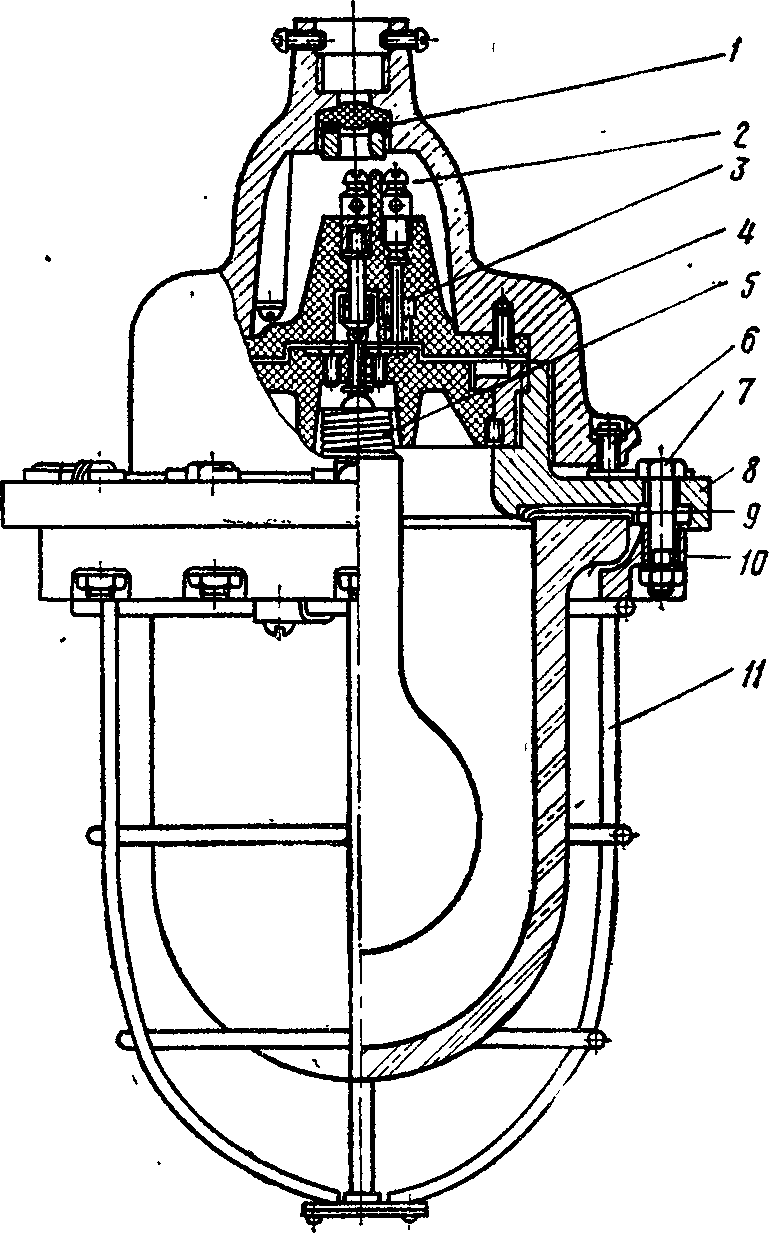

Рис. 124. Светильник В4А-200:
1 — резиновая прокладка, 2 — искрогасительная камера, 3 — контактная панель. 4 — крышка, 5 — цоколь, 6 — стопорный винт с трехгранной головкой, 7 — крепящий винт, 8 — литой корпус, 9 — трехслойная шайба, 10 — кольцо, 11 — стальная защитная сетка
Соединительные и ответвительные коробки допускается применять из стали и жаростойкой пластмассы в пыленепроницаемом исполнении.

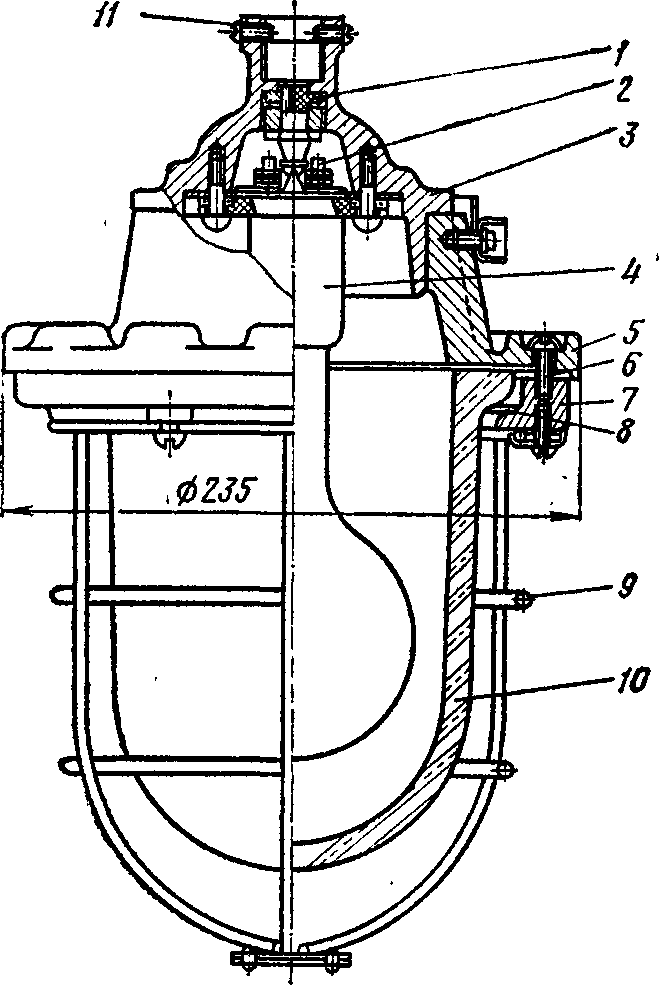

Рис. 123. Светильник ВЗГ-200:
1 — резиновая прокладка, 2 — винт для заземления, 3 — крышка, 4 — патрон с искрогасительной камерой, 5 — корпус, 6 — крепящий винт, 7 — кольцо, 8 — прокладка из электрокартона, 9 — защитная сетка, 10 — защитный колпак, 11 — винт для крепления
Провода и кабели с алюминиевыми жилами можно применять при соединении и оконцевании жил сваркой, пайкой или опрессовкой. К проводкам во взрывоопасных установках предъявляют более жесткие требования. Для силовых и осветительных сетей напряжением до 1000 В, а также для цепей управления, измерения, защиты и автоматики допускается применять, помимо изолированных проводов в стальных трубах, кабели с бумажной изоляцией, провода и кабели с резиновой и пластмассовой изоляцией. При этом провода и небронированные кабели в помещениях классов В—I, В—II.

В — Ia прокладывают в стальных трубах. В помещениях классов В — Iб и В — IIа, а также в сетях освещения класса В — Iа можно применять открытую прокладку небронированных кабелей, если они не подвергаются опасности механических и химических воздействий.
Электропроводки в стальных трубах в сборе с коробками, разделительными уплотнениями и другими фитингами должны быть

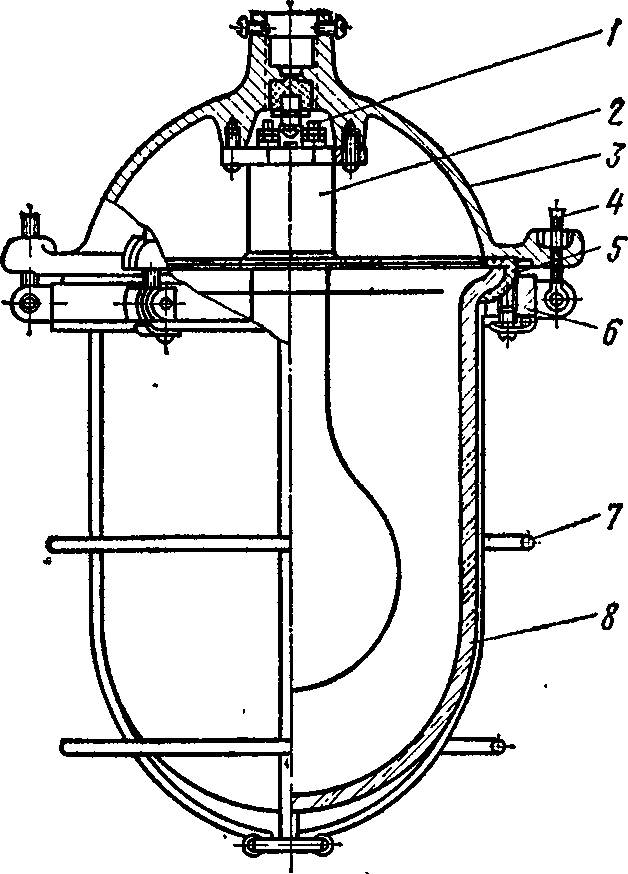

Рис. 125. Светильник НОБ-300:
1 — заземляющий винт, 2 — патрон с искрогасительной камерой, 3 — корпус из алюминиевого сплава, 4 — откидные винты, 5 — резиновая прокладка, 6 — кольцо, 7 — защитная сетка, 8 — защитный колпак герметичными, что проверяется после монтажа испытанием на избыточное давление 3,5 ат в помещениях класса В—I и 1,5 ат в помещениях класса В — Iа, В — II и В — IIа. При этом в течение трех минут давление в трубах не должно снижаться больше чем на 50%.

Осветительная арматура (светильники).

Для взрывоопасных помещений выпускают светильники специального исполнения.
Светильник ВЗГ (рис. 123) выпускается для ламп мощностью до 200 Вт (ВЗГ-200) и до 60 Вт (ВЗГ-60). Светильник ВЗГ-200 имеет литую алюминиевую крышку, на которую навертывают литой алюминиевый корпус. Внутри арматуры есть специальный патрон с искрогасительной камерой.
Светильник В4А-200 (рис. 124) для ламп мощностью до 200 Вт является взрывонепроницаемым и имеет искрогасящие камеры на обоих вводах. Корпус с защитным колпаком этого светильника можно отделить от крышки и, не ожидая охлаждения лампы, вынести его в безопасное помещение, чтобы заменить лампу.

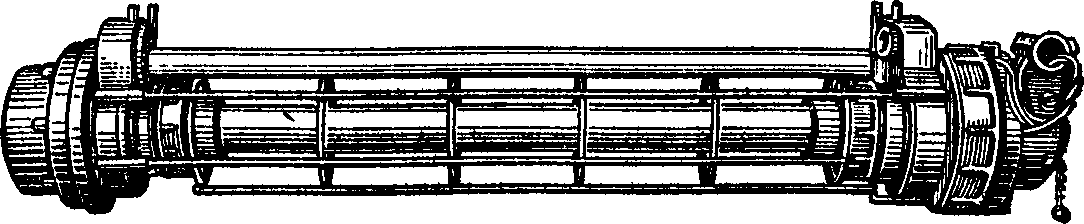

Рис. 126. Рудничный взрывозащищенный люминесцентный светильник РВЛ-20М

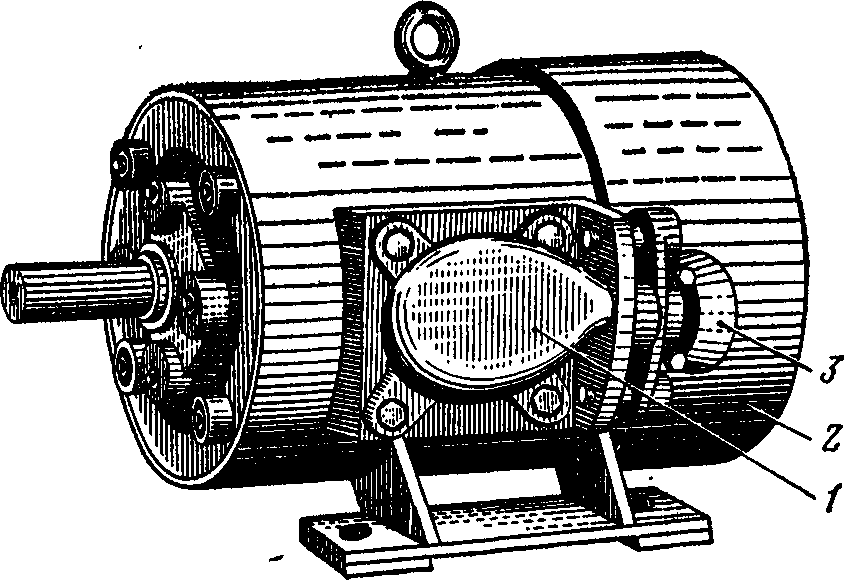

Рис. 127. Электродвигатель КО взрывозащищенный:
1 — вводная коробка, 2 — кожух вентилятора, 3 — патрубок для ввода шахтного кабеля


Рис. 128. Ключ управления КУ-700/2
Светильник НОВ (рис. 125) для ламп мощностью 300, 200 и 100 Вт является взрывозащищенным, повышенной надежности против взрыва. В этом светильнике, имеющем патрон с искрогасительной камерой и уплотняющие резиновые сальники на вводе проводов, обеспечивается такой тепловой режим, при котором температура нагрева отдельных частей арматуры находится в допустимых пределах для тех групп воспламеняемости, где рекомендовано инструкцией применение этой арматуры .
Для взрывоопасных условий подземных выработок, угольных и сланцевых шахт выпускаются взрывозащищенные рудничные, люминесцентные светильники РВЛ-20М с лампой 20 Вт на 127 В (рис. 126).

Электродвигатели.

Во взрывоопасных установках допускается применять электродвигатели на напряжение 10 кВ только в продуваемом под избыточным давлением исполнении. При напряжении 6 кВ и ниже электродвигатели можно использовать в любом взрывозащищенном исполнении.
На рис. 127 показан распространенный тип асинхронного короткозамкнутого взрывозащищенного электродвигателя серии КО. Промышленность выпускает различные типы взрывозащищенных электродвигателей:
КО (асинхронные);
МА и ВАО (асинхронные короткозамкнутые и с фазовым ротором, обдуваемые);
АСВ (асинхронные короткозамкнутые для запорной арматуры); ДСКЗ (синхронные, продуваемые под избыточным давлением); АТД и АТО (асинхронные короткозамкнутые двигатели большой мощности 500—2500 кВт, продуваемые под избыточным давлением) и др.

Пусковая аппаратура.

Для управления электродвигателями во взрывозащищенном исполнении выпускается пусковая аппаратура с корпусами, наполненными маслом, и без масла.

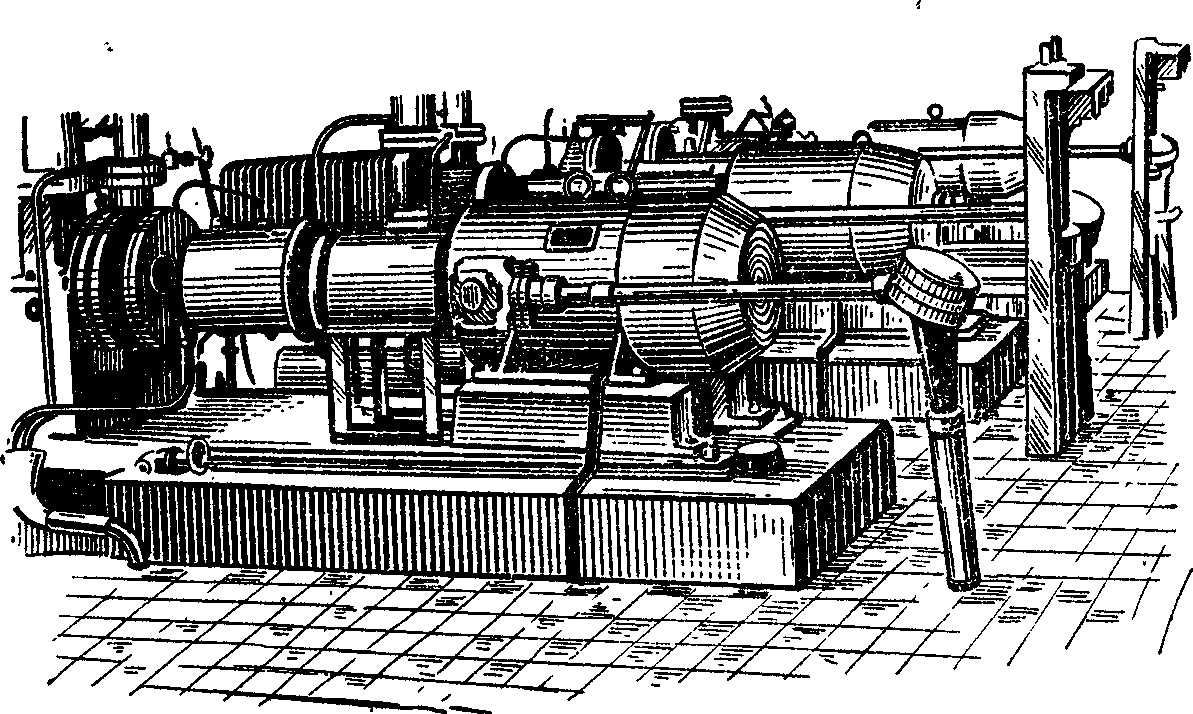

Рис. 129. Установка электродвигателей КО и присоединения к ним кабеля через переходную муфту
На рис. 128 показан ключ управления КУ во взрывозащищенном исполнении. Выпускаются также взрывозащищенные конечные выключатели, путевые выключатели, командоаппараты и другая аппаратура. На рис. 129 показана установка электродвигателей КО с подсоединением кабеля через специальную переходную муфту.
Подробные данные о правилах устройства проводок и выборе оборудования для взрывоопасных помещений приводятся в Инструкции по монтажу взрывоопасных установок , «Энергия», 1967.
