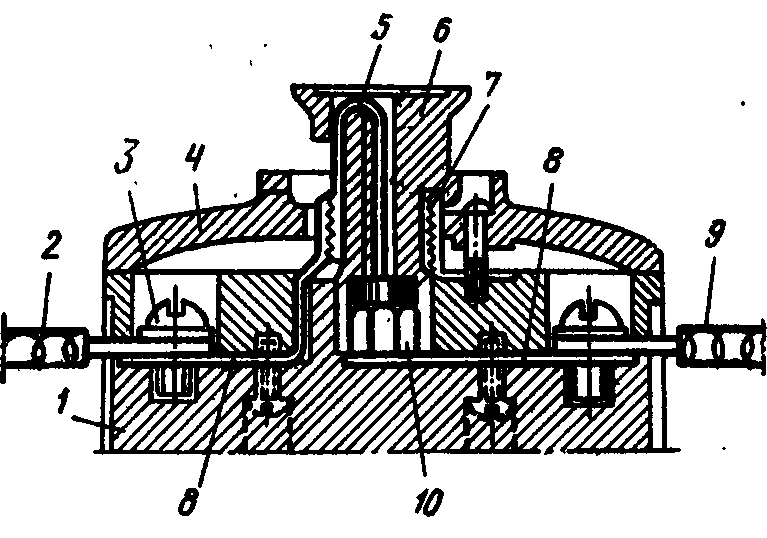

Рис. 21. Однополюсный пробочный резьбовой предохранитель:
1 — изолирующее основание, 2 — выходящий провод, 3 — зажим для присоединения, 4 — крышка, 5 — плавкая вставка, 6 — фарфоровая пробка, 7 — контактная резьба, 8 — контактная пластина, 9 — входящий провод, 10 — контактный винт
Массовые изделия (патроны, выключатели, штепсельные розетки, предохранители и др.), выпускаемые промышленностью и имеющие широкое применение в различных видах электропроводок, принято называть электроустановочными.
Патроны служат для закрепления в них электрических ламп. В зависимости от размера резьбы для ввертывания ламп патроны выпускают следующих видов:
нормальные, с резьбой диаметром 27 мм; применяются для ламп накаливания мощностью до 300 Вт и выпускаются в металлических, фарфоровых и пластмассовых корпусах;
максимальные, с резьбой диаметром 40 мм; используются для ламп мощностью от 300 Вт и выше и выпускаются в фарфоровых или металлических корпусах;
минимальные, с резьбой диаметром 14 мм; применяются для сигнальных устройств и специальных целей.
циальных целей.
Для сырых помещений и установки вне помещений выпускаются патроны в фарфоровом корпусе с выступающими вниз ушками для предохранения от попадания влаги внутрь патрона.
Выключатели осветительных проводок выпускаются однополюсными для скрытых и открытых проводок на ток до 6 А. Для сырых мест имеются специальные выключатели в пластмассовом, фарфоровом или чугунном корпусах. Разновидностью выключателя является переключатель для включения и отключения двух или трех цепей. Такие переключатели требуются, например, для люстр и группового переключения ламп.
Штепсельные розетки предназначены для включения настольных ламп и различных переносных электроприемников; их выпускают комплектно с вилкой в двух- и трехполюсном исполнении. Для сырых и особо сырых помещений штепсельные розетки выпускают в специальном герметичном и полугерметичном исполнении.
Пробочные предохранители служат для защиты осветительных и силовых проводок от перегрузок и коротких замыканий. Однополюсный пробочный резьбовой предохранитель показан на рис. 21 и состоит из двух частей: корпуса с винтовой гильзой и сменной пробки с плавкой вставкой, которая расплавляется от нагрева большим током при перегрузке или при коротком замыкании в защищаемой электрической цепи.
Существенной частью предохранителя является контактный винт 10. Высота контактного винта находится в зависимости от номинального тока применяемой пробки и согласована с выступающей ее частью так, чтобы нельзя было ввернуть в предохранитель пробку, несоответствующую той величине тока, на которую выбран предохранитель.

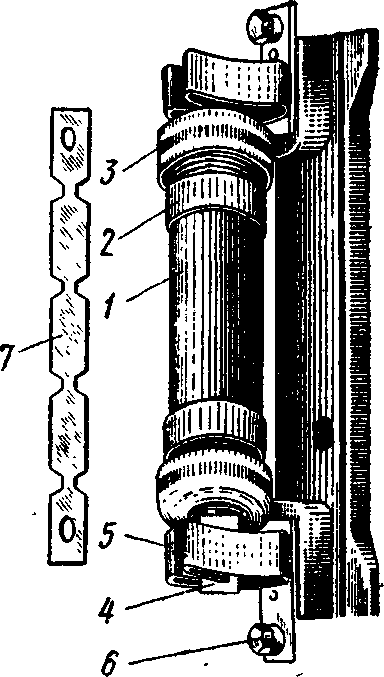

Рис. 22. Трубчатый предохранитель ПР

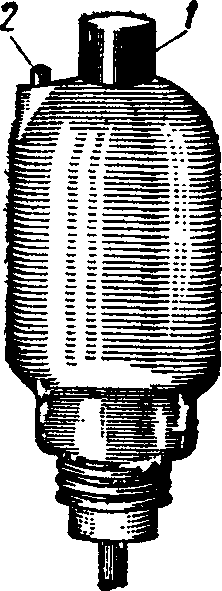

Рис. 23. Пробочный автомат

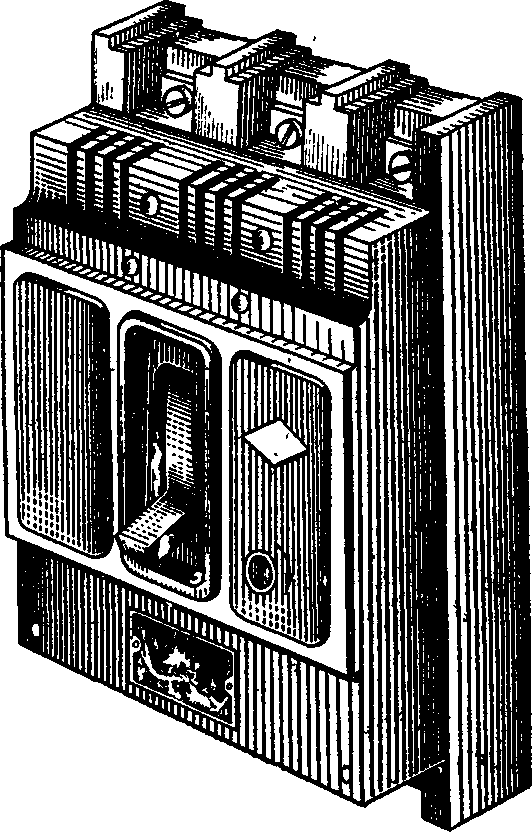

Рис. 24. Трехполюсный установочный автомат серии А-3100
Пробочные предохранители выпускают нормальные с резьбой диаметром 27 мм (та же резьба, что и у нормального патрона) на ток 6; 10; 15; 20 А и напряжение до 500 В и максимальные с резьбой диаметром 40 мм на ток до 60 А и напряжение до 500 В.
Трубчатые предохранители до последнего времени широко применяли в силовых и осветительных сетях. Теперь их применяют реже. Выпускаются трубчатые предохранители с фибровыми и фарфоровыми трубками.
Предохранитель ПР (рис. 22) является разборным и состоит из фибровой трубки 1, латунного кольца с резьбой 2, навинчивающихся колпачков 3, контактных ножей 4. На изоляционном основании прикрепляется контактная стойка 5 с контактом 6 для присоединения проводов. Внутрь трубки вставляется цинковая плавкая вставка 7, калиброванная на определенную величину тока.
Предохранители ПР выпускают двух габаритов: на напряжения до 250 В и до 500 В. Патроны предохранителей ПР имеют номинальные токи 15, 60, 100, 200, 350, 600 и 1000 А.
Предохранитель НПР также является разборным: его трубка заполнена кварцевым песком, который способствует быстрому гашению электрической дуги, возникающей при расплавлении плавкой вставки в предохранителе. Эти предохранители выпускаются на номинальные токи 100, 150, 250, 400 и 600 А.
Предохранитель НПН имеет конструкцию, аналогичную предохранителю НПР, но является неразборным и применяется для напряжения до 500 В и на ток до 40 А.
Защита электродвигателей и электрических сетей с помощью плавких предохранителей недостаточно совершенна, так как сила тока, расплавляющего плавкую вставку, зависит от условий охлаждения, в которых вставка работает, и от длительности протекания тока. Недостатки плавких предохранителей привели к постепенному вытеснению их из современных электроустановок автоматами-выключателями.
Автомат-выключатель, совмещая в себе рубильник и предохранитель, является аппаратом как защиты, так и управления. Пробочный автомат на ток 6—15 А показан на рис. 23. Он ввинчивается в цоколь нормального предохранителя вместо пробки с плавкой вставкой и имеет две кнопки: включения 1 и отключения 2.
Осветительные пункты взамен щитков с плавкими предохранителями и выключателями комплектуют из однополюсных автоматов АБ-25 или А-3161 на ток 15—25 А.
Силовые распределительные пункты и щиты комплектуют из трехполюсных автоматов А-3100 на ток 15—100 А (рис. 24).
В электроприводах небольшой мощности на ток до 25 А и напряжение до 380 В применяют автоматы АП-25. Автоматы АП-50 на ток до 50 А имеют более широкое применение.
Все перечисленные автоматы имеют бытовое и промышленное применение и их принято называть установочными. Отключение в установочных автоматах при коротких замыканиях и перегрузках происходит автоматически с помощью расцепителей, которые бывают тепловыми и электромагнитными.
Тепловой расцепитель представляет собой биметаллическую пластинку, которая, удлиняясь под влиянием теплового действия тока длительной перегрузки, воздействует на отключающий пружинный механизм автомата.
Электромагнитный расцепитель представляет собой электромагнит, воздействующий на отключающий пружинный механизм автомата и срабатывающий мгновенно при коротких замыканиях. Электромагнитный расцепитель служит также для защиты от перегрузки не менее чем шестикратным номинальным током.
Фарфоровые изоляторы применяют в электропроводках в качестве изолирующих оснований для поддержания проводов в помещениях сырых и жарких, с химически активной средой, а также на открытом воздухе или при прокладке проводок по стенам, на столбах и мачтах.
Фарфоровые изоляторы, ролики, втулки и воронки

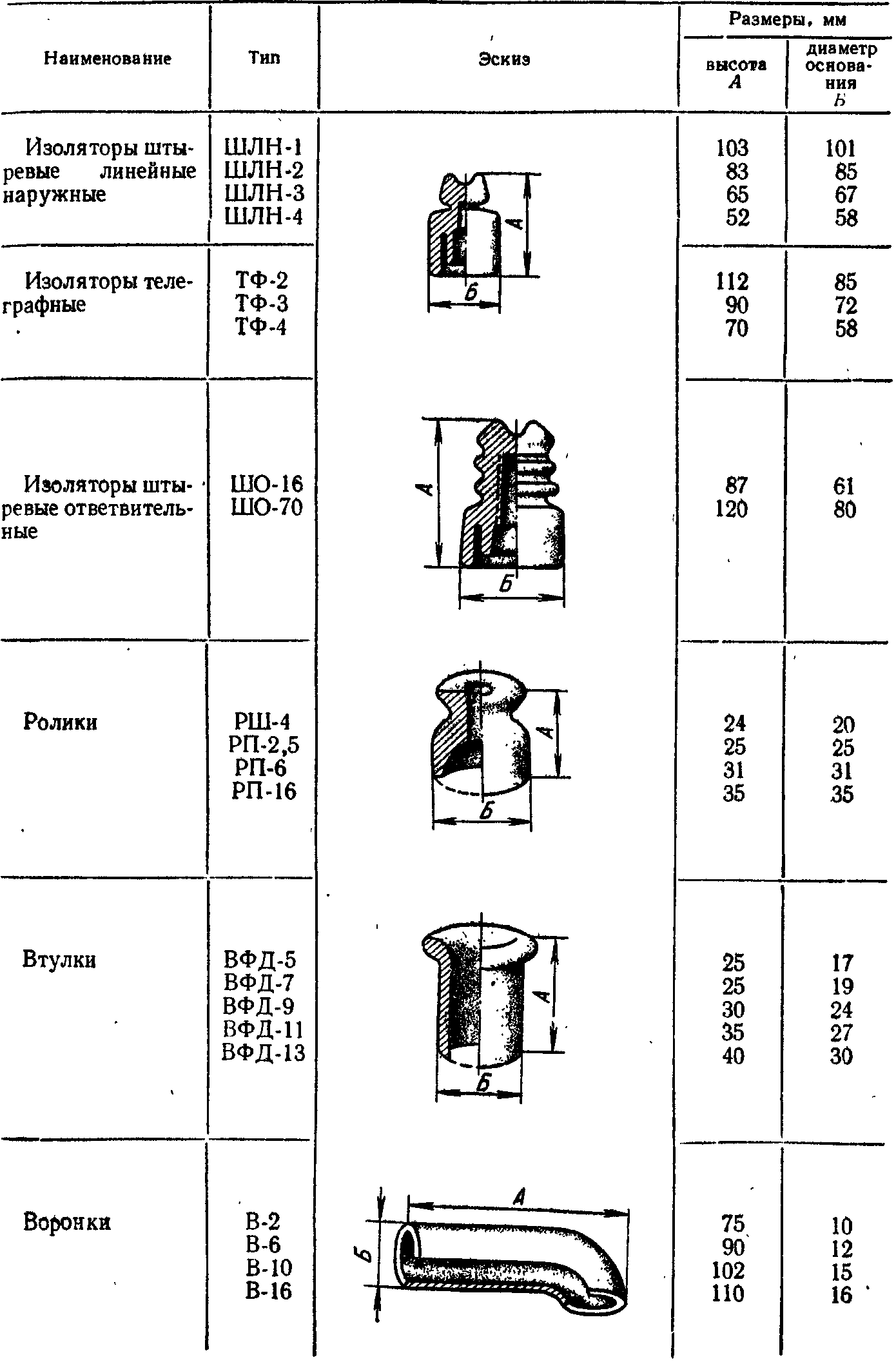

Данные о наиболее распространенных фарфоровых изоляторах на напряжение до 1000 В приведены в табл. 4, в которой также имеются данные о фарфоровых роликах, втулках и воронках.
Ролики РШ-4 применяют для шнуровых проводок при сечении проводов до 4 мм2 включительно. В последние годы ролики и шнуровые проводки используют все реже в связи с широким внедрением плоских проводов ППВ и АППВ из поливинилхлоридного пластиката. Ролики РП-2,5, РП-6, РП-16, РП-35, РП-70, РП-120 применяют для прокладки проводов ПР и АПР. Число рядом с буквами РП обозначает максимальное сечение, проводов, которые могут прокладываться по этим роликам.
Для изоляции проводов в местах прохода через внутренние перегородки и вывода наружу применяют фарфоровые втулки ВФД и фарфоровые воронки В, размеры которых приведены в табл. 4.
В электропроводках используют также и другие изделия: металлические крюки, штыри и якори для крепления изоляторов; пластмассовые, стальные и чугунные коробки для соединения и ответвления проводов; сборные опорные конструкции для раскладки кабелей; металлические рукава, кронштейны для подвески арматуры; шинодержатели и др.
Контрольные вопросы
- Перечислите основные электроизоляционные материалы и назовите их свойства.
- Каково различие между термопластичными и термореактивными смолами?
- Что такое полупроводники? Какие основные виды полупроводников используются в электроустановках?
- Перечислите наиболее распространенные марки проводов, применяемых в электропроводках.
- Назовите наиболее распространенные марки кабелей с бумажной и пластмассовой изоляцией, применяемые в промышленных электроустановках.
