4.2. График ремонтов и закономерности физического износа электрооборудования
Метод построения графика ремонтов вновь созданного электроизделия.
Вместе с электроизделием нового типа потребитель получает график его ремонтов, который позволяет установить объем ремонтов в различные периоды эксплуатации электроизделия и затраты на них. Для основных видов электроизделий конструкторские бюро сами разрабатывают эти графики. График ремонтов вновь создаваемого электроизделия разрабатывается на основе данных о сроках службы отдельных деталей и о стоимости их замены или ремонта (табл. 4.1).
Заполнение табл. 4.1 производится на основе ведущейся в процессе эксплуатации «истории ремонта каждого электроизделия. При этом используются среднее фактические сроки службы аналогичных деталей в электроизделиях прежних моделей.
Таблица 4.1
Первичные исходные данные для построения графика ремонтов вновь созданного электроизделия
Сроки корректируются с учетом использования в создаваемом электроизделии более износоустойчивых материалов, новых более эффективных видов охлаждения его элементов, а также различий в уровне нагрузок.
Затем определяется ожидаемая стоимость замены или ремонта каждой детали. Для деталей (компонентов), поставляемых централизованно, должна быть указана оптовая цена по данным завода-изготовителя. Для деталей, изготовляемых в эксплуатационных условиях, пользуются коэффициентами их удорожания по сравнению с производством на заводе-изготовителе электроизделия. Стоимость восстановления детали в процессе ремонта можно определить по аналогии со стоимостью деталей электроизделий прежних типов. Более точные данные могут быть получены составлением калькуляций себестоимости изготовления и ремонта соответствующих деталей создаваемого электроизделия в процессе их эксплуатации. В стоимости замены (или ремонта) деталей учитывают также затраты на демонтажно-монтажные работы, связанные с ремонтом.
На основе первичных исходных данных табл. 4.1 составляется сводная таблица стоимости ремонта различных групп деталей (табл. 4.2), имеющих одинаковые сроки службы. В целях уменьшения количества ремонтов детали объединяют в группы с близкими сроками службы. Тогда под сроком службы детали понимается уже срок службы той группы деталей, к которой она отнесена. В целях удобства данные о стоимости ремонта показываются в табл. 4.2 в процентах к ожидаемой цене вновь создаваемого электроизделия.

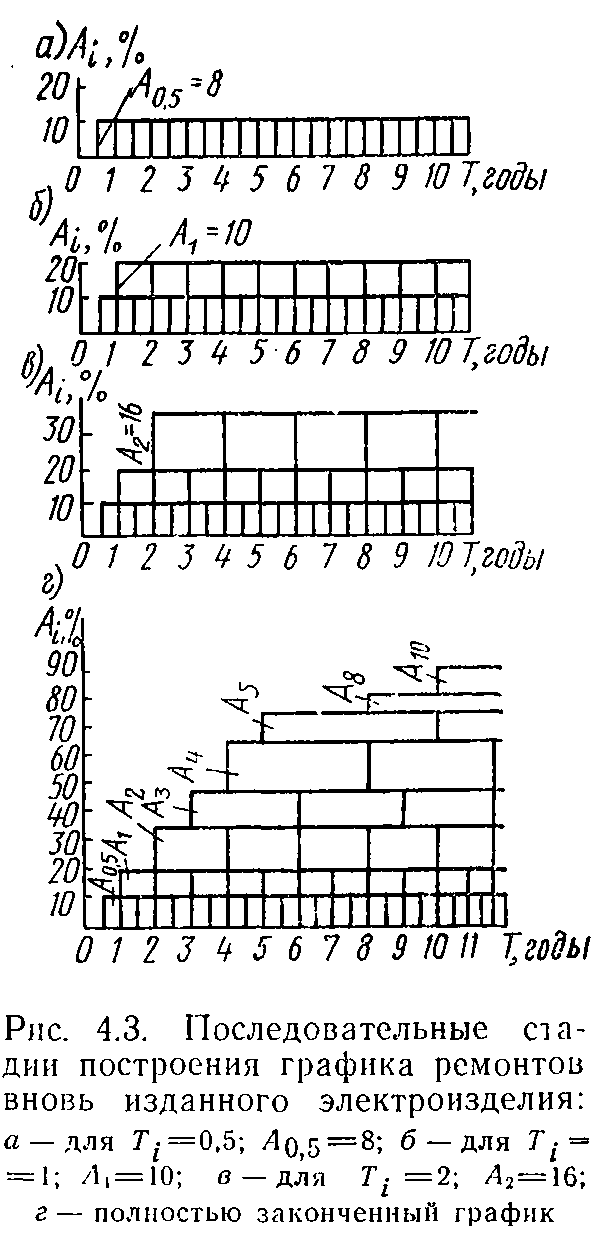

На базе сводных обобщенных данных табл. 4.2 строится график ремонтов вновь созданного электроизделия (рис. 4.3).
Поясним построение графика. Из табл. 4.2 видно, что через 0,5 года надо заменить все детали, срок службы которых составляет 0,5 года; через каждые полгода вся эта группа деталей вновь будет заменяться. На графике это показывается следующим образом. Из точки, соответствующей сроку службы 0,5 года, проводим ординату величиной А0,5= 8 % к стоимости электроизделия. Из конца этой ординаты вправо от нее проводим линию, параллельную оси абсцисс. Через каждые 0,5 года проводим ординаты, показывающие, что этот ремонт будет повторяться.

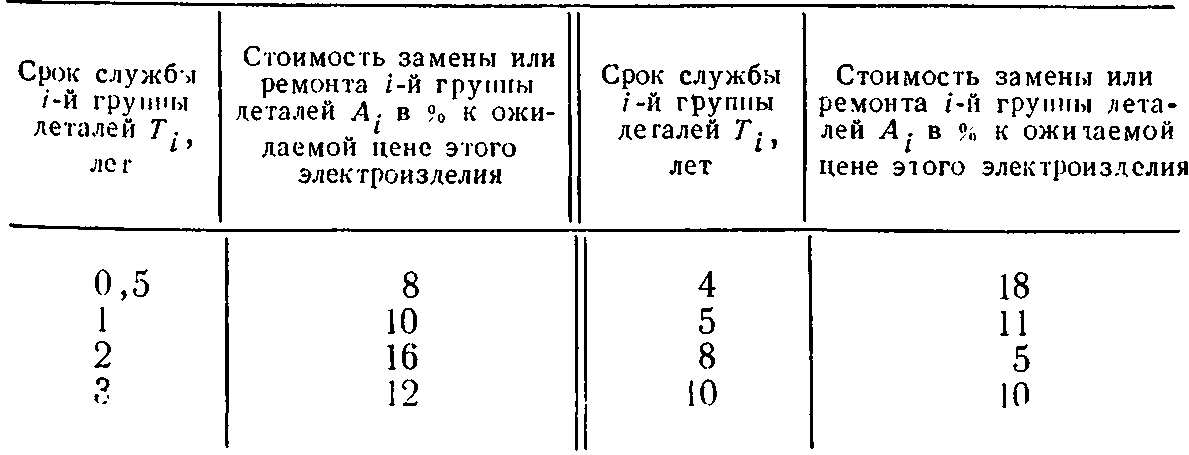

Таблица 4.2
Данные для построения графика ремонтов вновь созданного электроизделия, ожидаемая цена которого z=1000 руб.

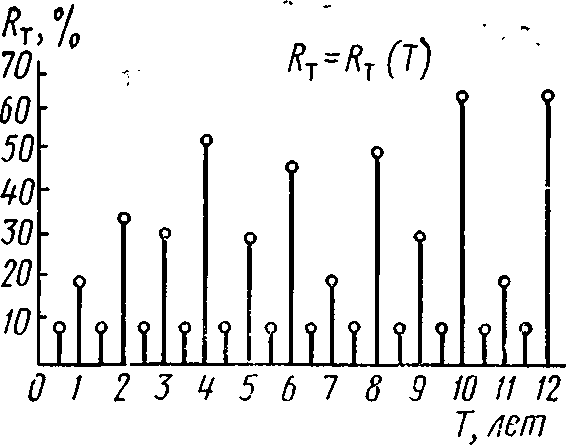

Рис. 4.4. График затрат на ремонты Rт, производимые в различные периоды Т эксплуатации вновь созданного электроизделия
Через год после начала эксплуатации надо заменить ту группу деталей, стоимость которой составляет A1 = 10% к стоимости этого электроизделия, а затем каждый год снова заменять всю эту группу деталей. Покажем это на графике. Из точки, соответствующей одному году, построим над прежней ординатой полугодичных ремонтов ординату годичных ремонтов A1 = 10%. Из конца этой ординаты вправо проводим линию, параллельную оси абсцисс; проводим ординаты через каждый год, показывающие, что этот ремонт будет повторяться.
Продолжая аналогичные построения для групп деталей с другими сроками службы, получим закопченный график ремонтов вновь созданного электроизделия. Из графика на рис. 4.3 видно, например, что через четыре года после начала эксплуатации электроизделия надо заменить группы деталей, имеющие сроки службы 0,5, 1, 2 и 4 года.
Метод построения графика затрат на ремонты, производимые в различные периоды эксплуатации вновь созданного электроизделия.
Здесь нас интересуют затраты на ремонт вновь создаваемого электроизделия в различные годы его эксплуатации
где Rт — затраты на ремонты, производимые в Т-й год эксплуатации вновь созданного электроизделия.
Для изучения зависимости Rt = Rt(T) на базе графика ремонтов (рис. 4.3) строится график затрат на ремонт в различные периоды эксплуатации вновь созданного электрооборудования (рис. 4.4). Каждая ордината на этом графике соответствует сумме ординат, относящихся к этому периоду эксплуатации на рис. 4.3. Так, для Т = 12 лет имеем
+ 12+18 = 64% к стоимости электроизделия.
Наносим на рис. 4.4 против T=12 лет ординату R12 = 64%.
На обоих графиках (рис. 4.3 и 4.4) не отражено постепенное удешевление ремонтов по мере их дальнейшего совершенствования в связи с прогрессом техники. Но это уточнение несложно сделать. Пересчет затрат на ремонт можно произвести по формуле
где R't — затраты на ремонты, производимые в

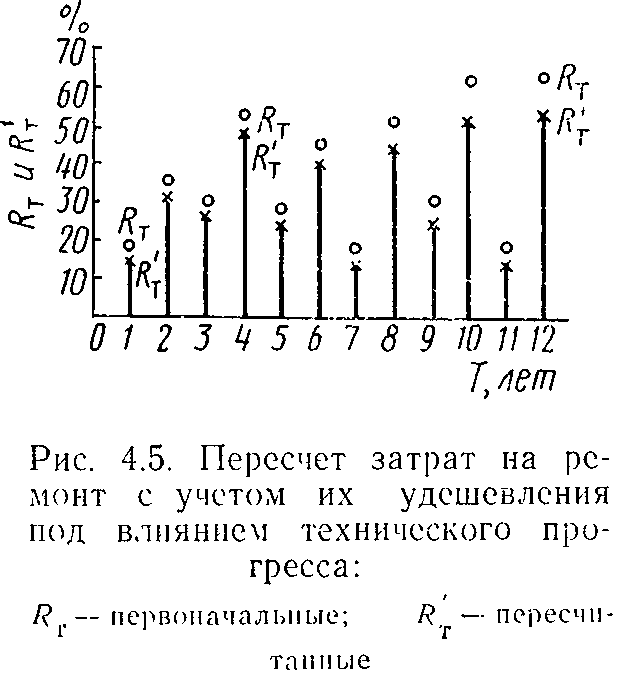

Т-й год эксплуатации вновь созданного электроизделия, пересчитанные с учетом их удешевления под влиянием технического прогресса (обозначены крестиком на графике рис. 4.5); Rj— первоначально рассчитанные затраты на ремонт этого электроизделия в Т-м году его эксплуатации (обозначены кружочками на графике); αр — среднее ежегодное уменьшение затрат на ремонт электроизделия (в долях единицы); часто принимают αр = 0,01-0,015; для тех же видов электроизделий, элементная база (компоненты) которых быстро дешевеет, величина αр может иметь более высокие значения; Т — показатель степень, равный числу лет эксплуатации этого электроизделия.
На рис. 4.5 нанесены обе ординаты затрат па ремонт рассматриваемого электроизделия в различные периоды его эксплуатации: первоначальные RT и пересчитанные по формуле (4.12) RT'·
Метод расчета средних затрат на ремонт вновь созданного электроизделия, приходящихся на год его эксплуатации.
Располагая величинами Rt = Rt(T), легко определить величину средних затрат на ремонт г, приходящихся на один год эксплуатации созданного электроизделия, в зависимости от числа Т лет его эксплуатации:
(4.13)
Величина r может быть определена как
(4.14)
где r — средние ежегодные затраты на ремонт вновь созданного электрооборудования при эксплуатации его в течение Т лет,
; Rс.т — суммарная стоимость ремонтов, производимых для того, чтобы это электроизделие можно было эксплуатировать в течение Т лет; Т — число лет эксплуатации данного электрооборудования.

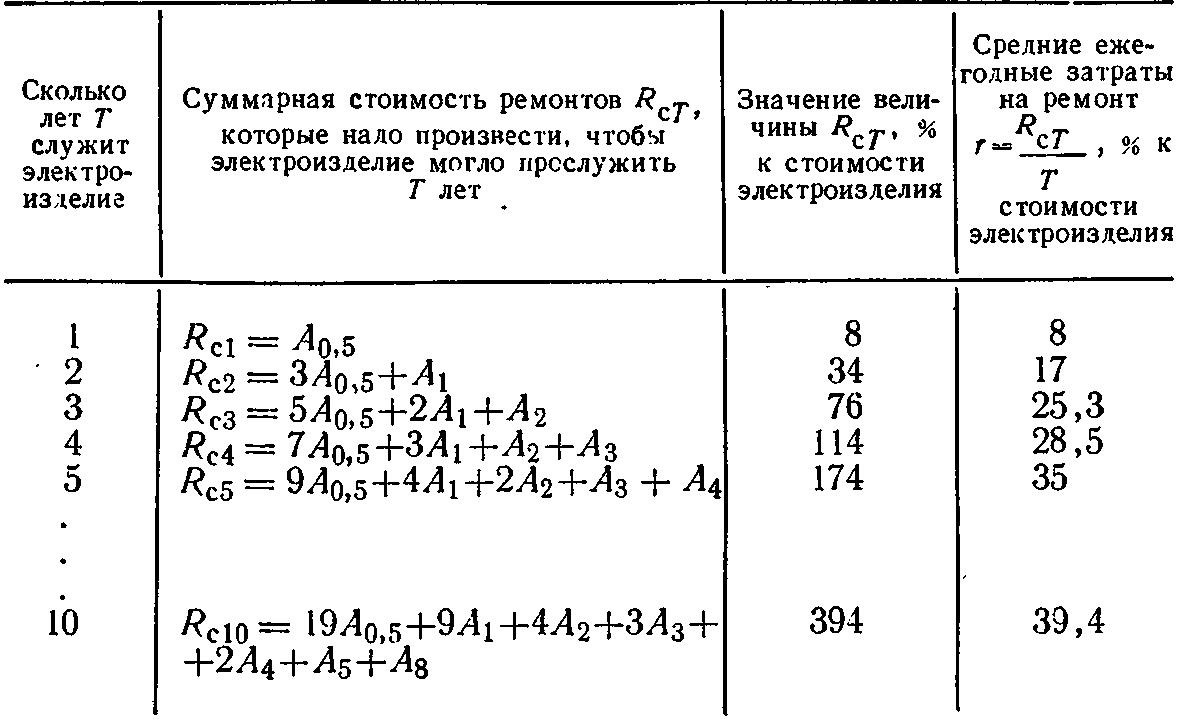

В табл. 4.3 приведен пример расчета величины r применительно к тому электроизделию, график ремонтов которого был приведен на рис. 4.3.
Таблица 4.3
Расчет величины r

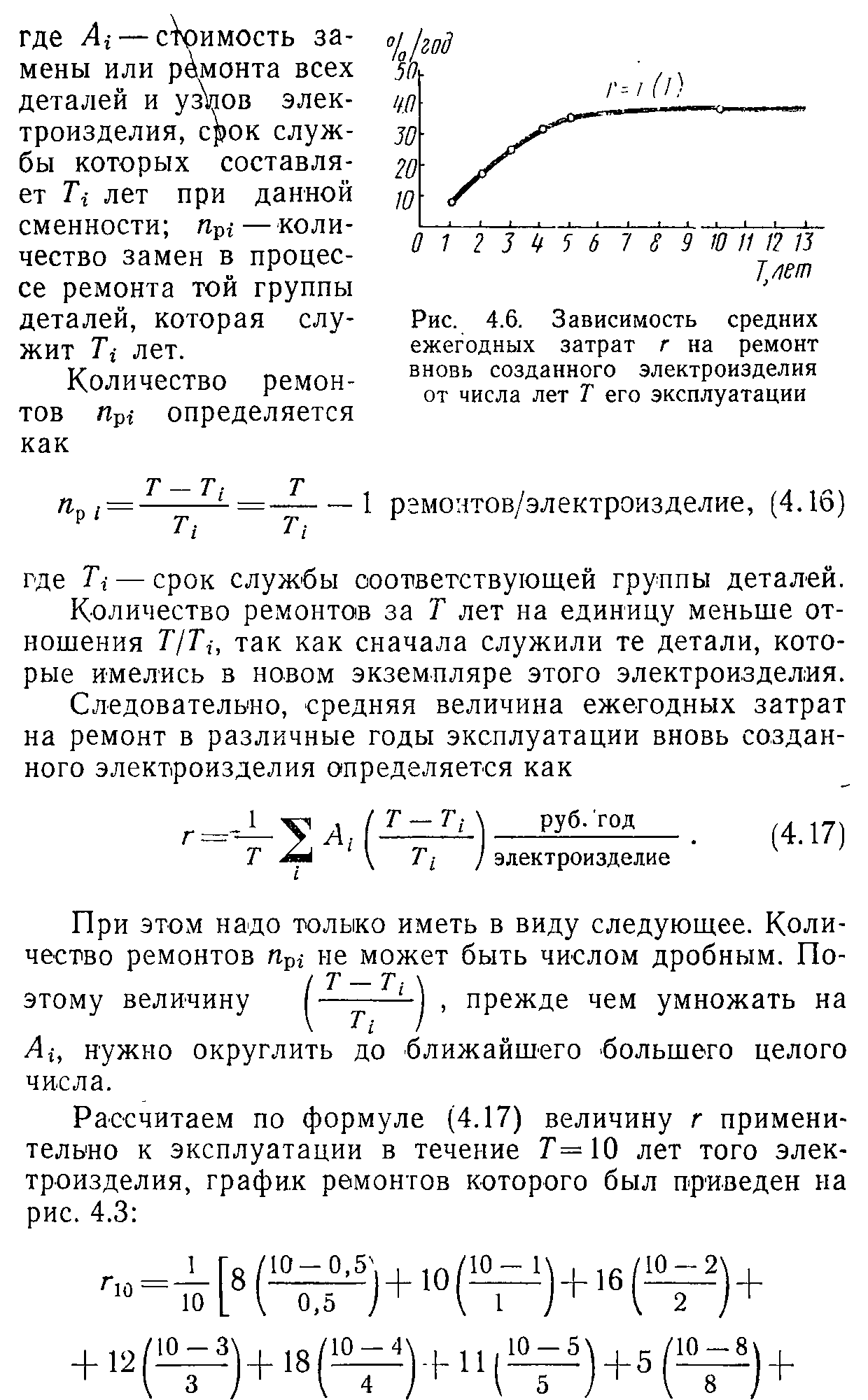

На рис. 4.6 построен график r(Т). Кривая r(Т) характеризует изменение средних ежегодных затрат r на все виды ремонтов в зависимости от числа лет Т эксплуатации электрооборудования. Величина г включает затраты на текущие и капитальные ремонты, приходящиеся в среднем на один год эксплуатации электроизделия.
Аналитическое выражение величины r:
(4.15)

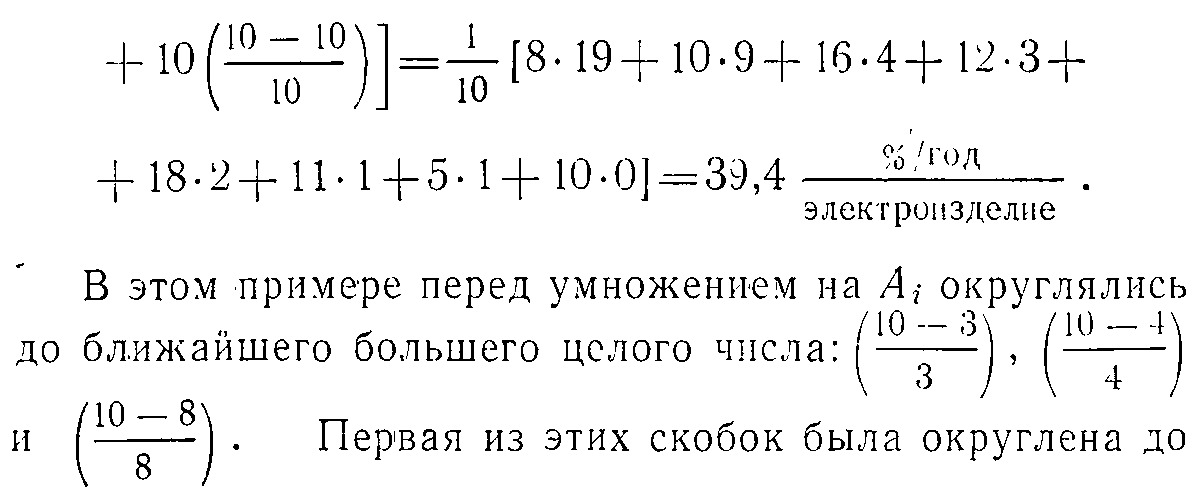

трех, вторая — до двух, а третья — до единицы.
Обратимся теперь к графику (см. рис. 4.6). Из него видно, что величина r вначале быстро растет, а затем изменяется уже сравнительно мало. Зависимость r = r(Т) осредняется экспоненциальной кривой.
Казалось бы, нет смысла ремонтировать электроизделие на протяжении ряда лет. Из рис. 4.6 видно, что с увеличением числа лет эксплуатации электроизделия средняя величина r возрастает. Например, если электроизделие служит всего один год, то на его ремонт надо за год затратить лишь 8% от его цены, два года — уже 17%, пять лет — 35%.

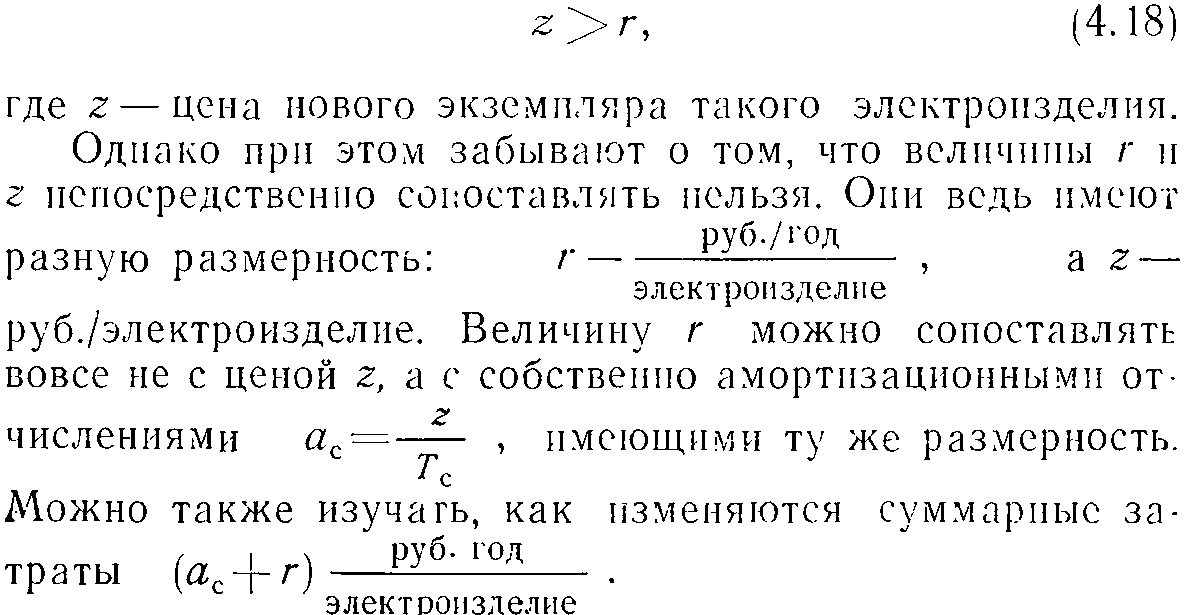

Иногда на поставленный вопрос отвечают так: хотя величина средних ежегодных затрат на ремонт r растет, но зато и затраты z на замену этого электроизделия новым будут еще большими, т. е.
