4-14. СОЕДИНЕНИЕ КАБЕЛЕЙ НАПРЯЖЕНИЕМ ДО 1 кВ С ПОЯСНОЙ ИЗОЛЯЦИЕЙ В ЧУГУННЫХ ОТВЕТВИТЕЛЬНЫХ МУФТАХ
Чугунные ответвительные муфты (рис. 4-156) применяются для силовых кабелей на напряжения до 1 кВ главным образом в кабельных сетях для вводов в малоэтажные здания.
Для крепления в муфтах жил в разведенном состоянии на них надевают фарфоровые распорные пластины, изготовляемые по ГОСТ 6109-52 (рис. 4-157, табл. 4-99).
Распорки могут быть заменены подмотками из кабельной бумаги (рис. 4-159).
Жилы кабеля соединяют при помощи Т-образных гильз (рис. 4-37 и 4-38, табл. 4-28).

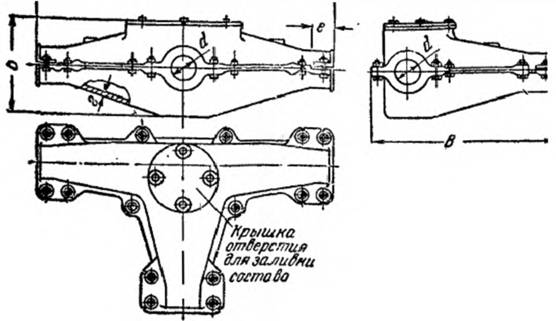

Рис. 4-156. Чугунная ответвительная муфта.

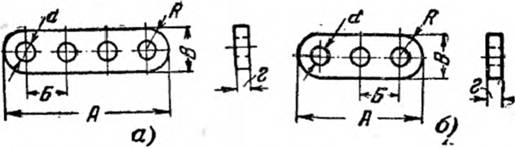

Рис. 4-157. Фарфоровые распорные пластины для ответвительных муфт.
а—для четырехжильных кабелей; б — для трехжильных кабелей.

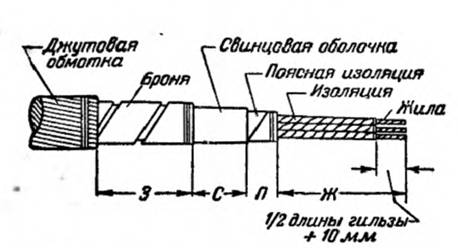

Рис. 4-158. Размеры разделок кабелей при монтаже их в чугунных ответвительных муфтах.

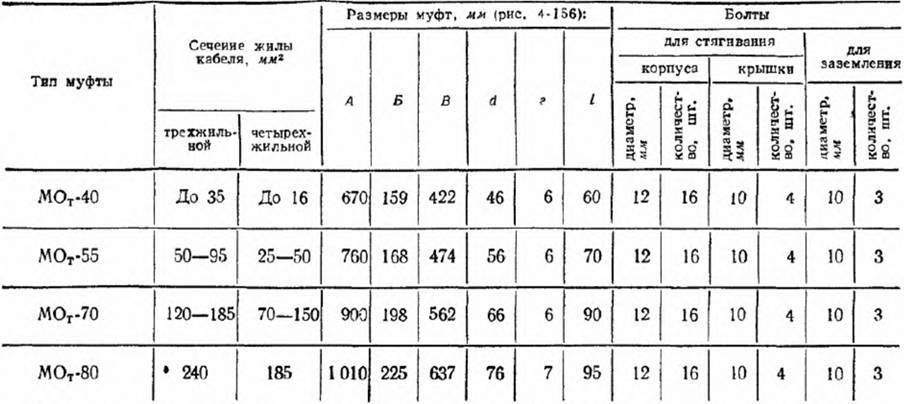

Муфты чугунные ответвительные
Примечание. Муфты изготовляются из серого чугуна по ГОСТ 1412-48 и покрываются битумным асфальтовым лаком. Болты и шайбы оцинковываются.
Таблица 4-98
Таблица 4-99
Распорки фарфоровые по ГОСТ 6109-52 для ответвительных муфт
Примечание. Распорки в части технических условий, правил приемки, методов испытаний, маркировки и упаковки должны соответствовать ГОСТ 5862-51 (кроме п. 17).
Распорки должны выдерживать без повреждений однократное быстрое погружение на 15 мин в кабельную массу при разности температур массой и распорки 160 С. Температура распорки до ее погружения в кабельную массу должна быть равна 20±5° С.
Таблица 4-100

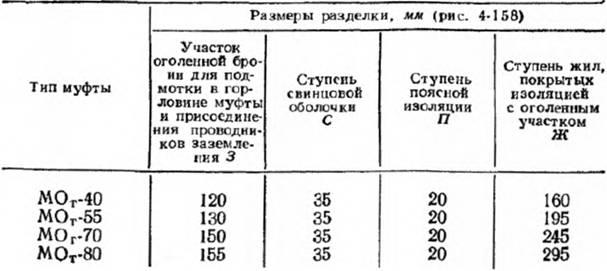

Размеры разделок кабелей при монтаже их б чугунных ответвительных муфтах
На рис. 4-158 и в табл. 4-100 приведены размеры ступенчатой разделки кабелей при монтаже их в чугунных ответвительных муфтах.

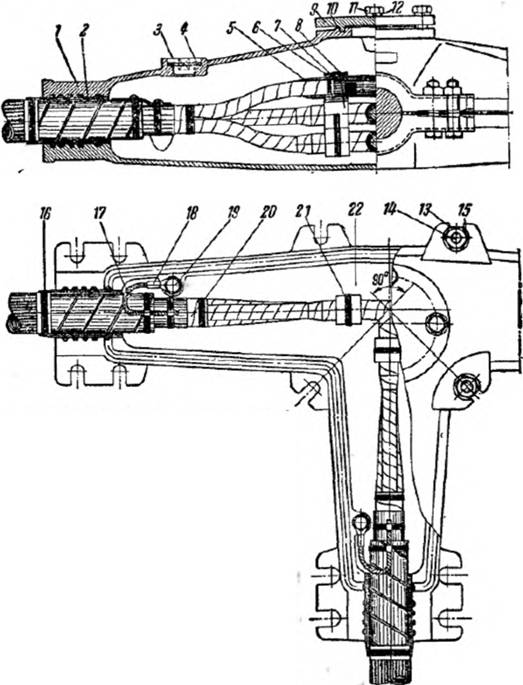

Рис. 4-159. Общий вид кабелей, смонтированных в ответвительной муфте.
1 — верхняя полумуфта; 2 — подмотка из просмоленной ленты; 3 — пробка стальная; 4 — прокладка резиновая; 5, 6 — подмотка из ролика кабельной пропитанной бумаги: 7 — ролик распорный из кабельной бумаги; 8 — гильза медная ответвительная; 9 — крышка чугунная муфты; 10 — прокладка из ревины или пенькового канатика; 11 — болт для закрепления крышки; 12 — шайба пружинная; 13—гайка стальная; 14 — болт стальной стягивающий; 15 — шайба пружинная; 16 — бандаж из стельной оцинкованной проволоки; 17 — провод медный многопроволочный заземляющий; 18 — наконечник медный; 19 — болт стальной для заземления; 20 — кабель грехжильный; 21 — бандаж из хлопчатобумажной пряжи; 22 — полумуфта нижняя.
Участок оголенной брони 3 разделки кабеля предназначается для присоединения заземляющего проводника, а ступени свинцовой оболочки С, поясной изоляции П и жильной изоляции Ж с оголенным участком —для соединения или ответвления.
Технологическая последовательность монтажа ответвительных муфт не отличается от чугунных соединительных муфт (см. табл. 4-97).
