При горизонтальной прокладке бронированных и небронированных кабелей концы полок кронштейнов должны быть загнуты кверху гак, как указано на рис. 2-1, чтобы исключить возможность падения крайних кабелей с полок. В случаях прокладки кабелей в алюминиевой оболочке через каждые 40—50 м должен быть устроен разрыв между двумя соседними опорными конструкциями, равный по ширине двойному расстоянию между конструкциями, указанному в табл. 2-24.
установка лотка на кабельных полках

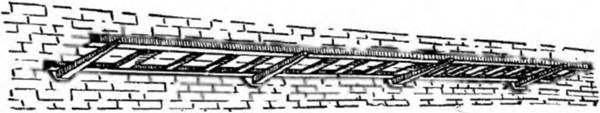

Рис. 2-30. Настенная одноярусная установка лотка на кабельных полках.

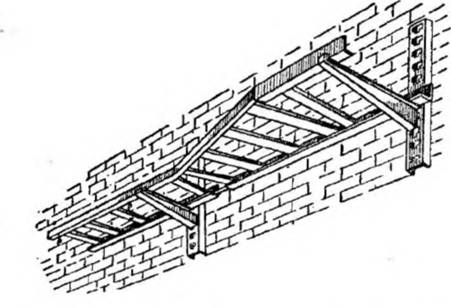

Рис. 2-31. Настенная одноярусная установка лотка 200 мм с переходом 200 X 400 мм.

Между голыми освинцованными кабелями и конструкциями должны быть уложены мягкие прокладки из толя без песка, рубероида, дерева и т. п. толщиной не менее 2 мм.
Способы установки, подвески и расстояния между креплениями конструкций, лотков и кабелей приведены в табл. 2-24—2-26. Примеры установки лотков показаны на рис. 2-30—2-36. Лотки, установленные на опорных конструкциях, должны быть гак закреплены, чтобы возможность сползания, опрокидывания и падения их была исключена. Крепления лотков на подвесках должны быть съемными, обеспечивающими прокладку кабелей без протягивания их вдоль лотков. При пересечениях лотков с другими коммуникациями лотки следует прокладывать с отступом от стен. Если пересечения будут частыми, отступы должны быть сделаны по всей трассе. Обходы (рис. 2-35) следует делать только в тех случаях, когда прокладка лотков с отступами от стен не может быть выполнена.

Рис. 2-32. Настенная одноярусная установка лотков с поворотом трассы вверх (или вниз).

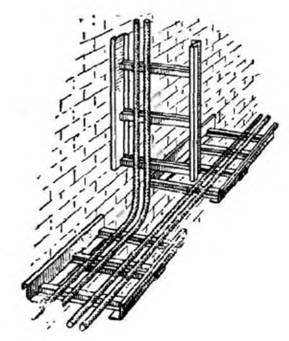

Рис. 2-33. Настенная одноярусная установка лотков с ответвлением вверх  плашмя.


Рис. 2-34. Настенная одноярусная установка лотков с ответвлением вверх на ребро.

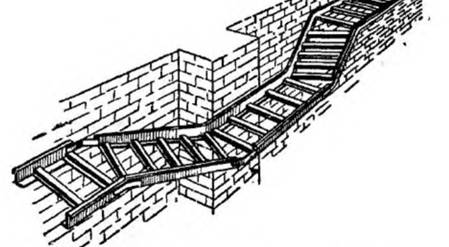

Рис. 2-35. Обход выступа на стене с применением перфорированных планок.

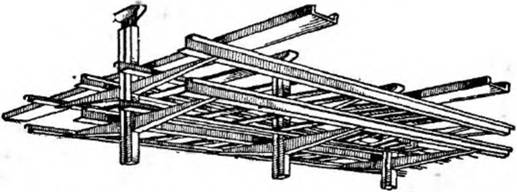

Рис. 2-36. Многоярусная потолочная установка лотков на кабельных конструкциях.

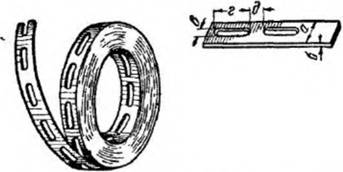

Рис. 2-37. Полосы и ленты монтажные перфорированные.
Рейки профильные монтажные

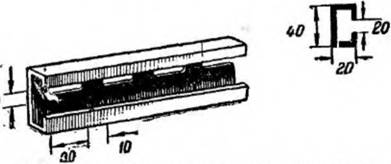

Рис. 2-38. Рейки профильные монтажные.

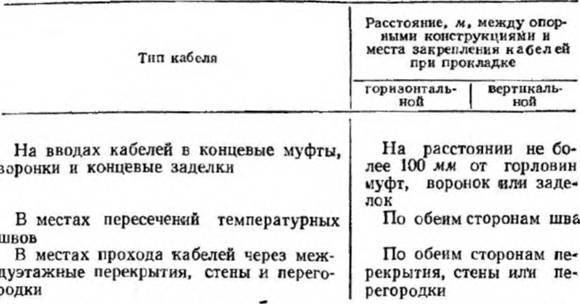

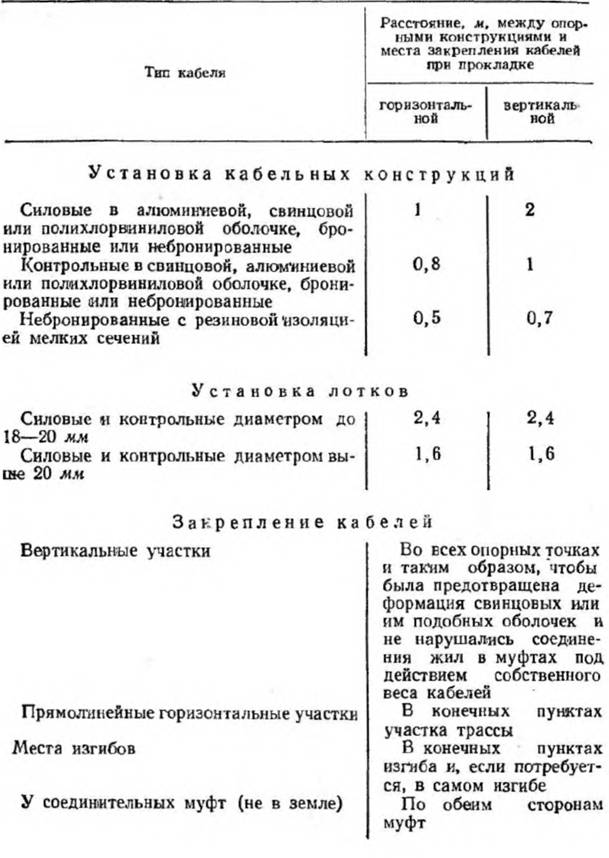

Таблица 2-24
Расстояние между опорными конструкциями и места закрепления
кабелей

Примечание. Конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах крепления оболочки этих кабелей должны быть предохранены от механических и коррозийных повреждений при помощи эластичных прокладок.
Решением ГНТК СССР и Союзглавэнерго № 16/9—60 от 2 июля 1960 г. расстояние между соседними кабельными конструкциями по горизонтальным трассам может быть увеличено для силовых и контрольных кабелей до 2 м при следующих дополнительных условиях:
а)   начальная стрела провеса кабеля при его прокладке должна образовываться только под действием собственного веса кабеля и не должна превышать 1% длины провеса;
б)   кромки опорной поверхности для кабелей должны иметь закругления радиусом не менее 3 мм;
в)   ширина опорной поверхности для кабелей с голой свинцовой оболочкой должна быть не менее 50 мм.

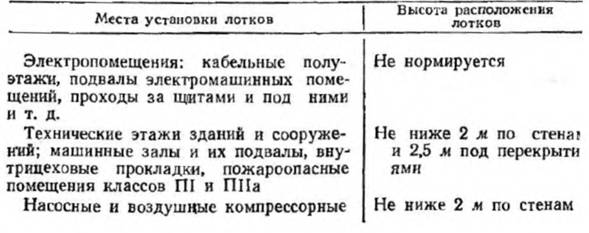

Таблица 2-25

Высота расположения лотков

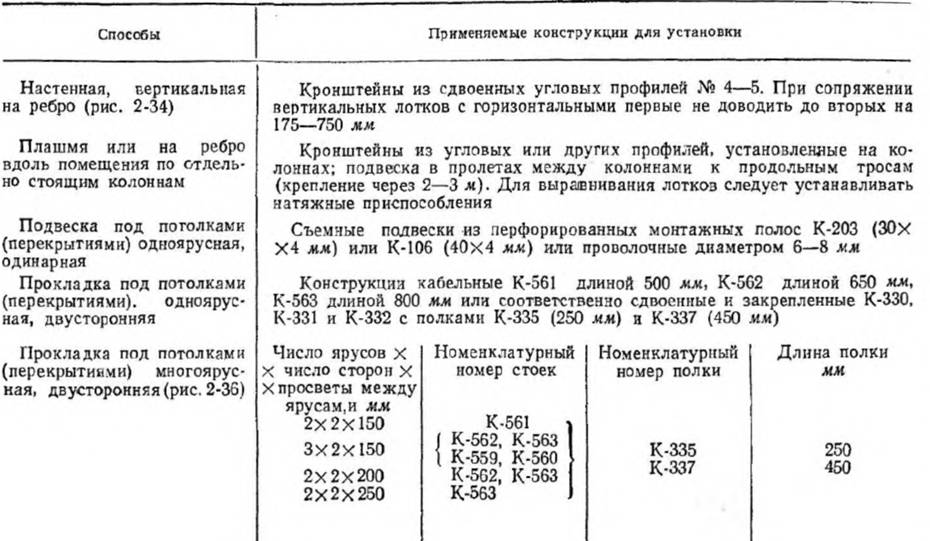

Способы установки и подвески лотков
Таблица 2-26

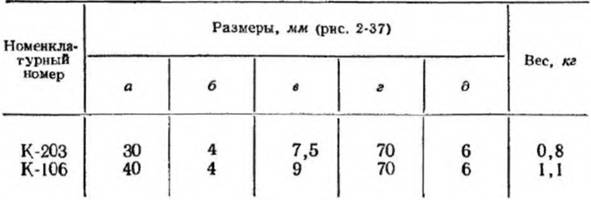

Таблица 2-27
Полосы монтажные перфорированные
