4-10. ОКОНЦЕВАНИЕ СИЛОВЫХ И КОНТРОЛЬНЫХ КАБЕЛЕЙ В ПОЛИХЛОРВИНИЛОВОЙ ОБОЛОЧКЕ

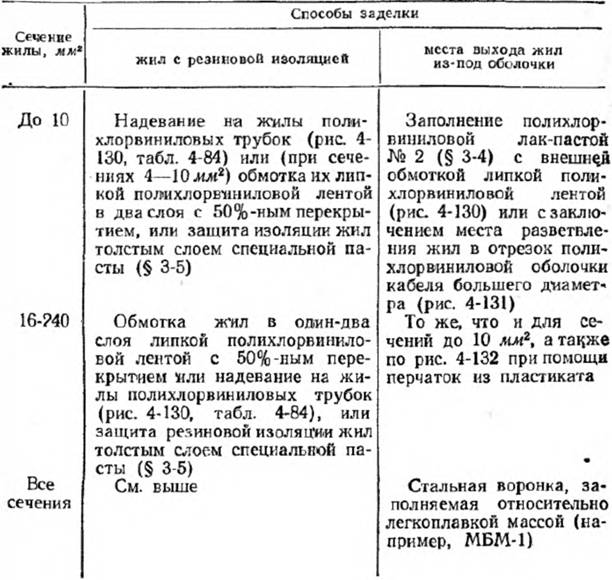

Таблица 4-82
Основные способы оконцевания силовых и контрольных кабелей в полихлорвиниловых оболочках

Примечания: 1. Приведенные способы концевой заделки не распространяются на случаи монтажа кабелей ВРГ с сечением жил 1,5 и 2,5 мм2 и осветительных проводках.
2. По окончании монтажа заделки вне зависимости от способа их выполнения тщательно покрываются поли хлорвиниловым лаком № 1 или 2 (§ 3-4).

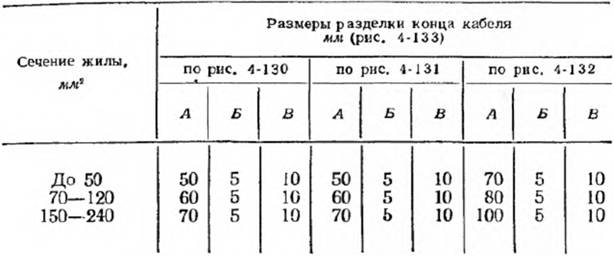

Таблица 4-83
Размеры разделок силовых и контрольных кабелей в полихлорвиниловых оболочках при выполнении их по табл. 4-82

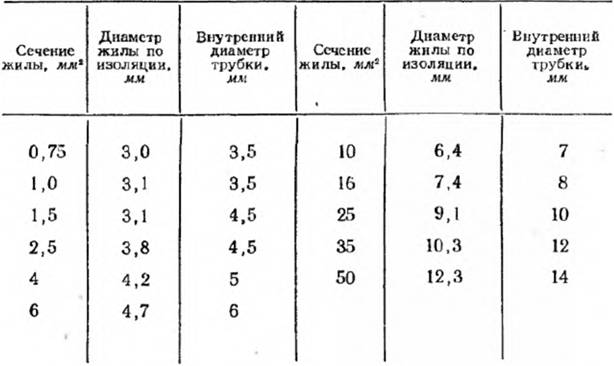

Таблица 4-84

Примечание. Трубки надеваются на жилы при помощи специальной иглы (рис. 4-134).
Диаметры полихлорвиниловых трубок, надеваемых на изолированные жилы силовых и контрольных кабелей


Рис. 4-130. Способ заделки жил контрольных кабелей с резиновой изоляцией с применением полихлорвиниловых трубок и липкой полихлорвиниловой ленты. 1 — полихлорвиниловая оболочка кабеля; 2 — срезанные наискось концы полихлорвиниловых трубок; 3 — обмотка из пяти-шести слоев полихлорвиниловой липкой ленты с 50%-ным перекрытием витков; 4— изолированные жилы в полихлорвиниловых трубках; 5 — несколько витков полихлорвиниловой ленты, скрепляющих «корешок» заделки после заполнения его полихлорвиниловым лаком-пастой № 2; 6 — торецполихлорвиниловой оболочки кабеля.

Рис. 4-131. Способ заделки контрольных кабелей с резиновой изоляцией с применением полихлорвиНИЛОВЫХ трубок, липкой полихлорвиниловой ленты и общей большой полихлорвиниловой трубки.

  1. — подмотка из липкой полихлорвиниловой ленты; 2— изолированные жилы с надетыми на них полихлорвиниловыми трубками, стянутые в пучок несколькими витками липкой полихлорвиниловой ленты; 3 — трубка из полихлорвиниловой оболочки кабеля большого диаметра со срезанным наискось нижним торцом; 4 — край полихлорвиниловой оболочки кабеля: 5 — срезанные наискось концы полихлорвиниловых трубок, закрепленных ниточным бандажом на полихлорвиниловой оболочке кабеля; 6 — полихлорвиниловая оболочка кабеля; 7 — броня.

Способ заделки жил силовых кабелей с резиновой изоляцией

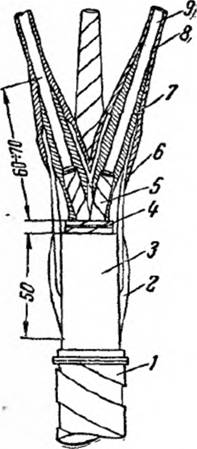

Рис. 4-132. Способ заделки жил силовых кабелей с резиновой изоляцией с применением полихлорвиниловой перчатки. 1 — броня кабеля; 2 — подмотка из липкой полихлорвиниловой ленты; 8 — полихлорвиниловая оболочка кабеля; 4. 5 — прорезиненная лента; 6 — полихлорвиниловая перчатка кабеля; 7 — уплотняющая обмотка из липкой полихлорвиниловой ленты, покрываемая перед надеванием перчатки тальком; 8 — намотка из двух слоев липкой полихлорвиниловой ленты с 50%- ным перекрытием витков, заканчиваемая на цилиндрической части кабельных наконечников; 9 — жила в заводской резиновой изоляции.

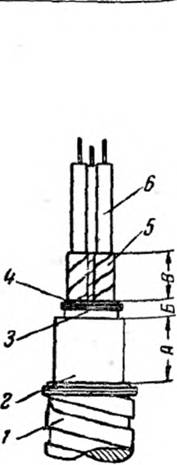

Рис. 4-133. Размеры разделок силовых и контрольных кабелей.
1 — броня; 2 — полихлорвиниловая оболочка; 3 — прорезиненная лента; 4 — ниточный бандаж; 5 — прорезиненная лента; 6 — жила в резиновой изоляции.

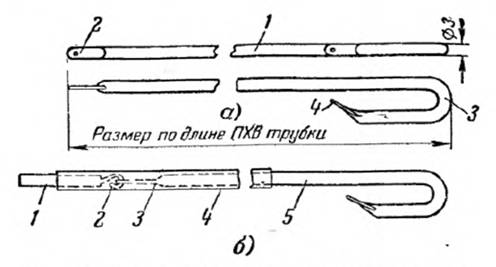

Рис. 4-134, Специальная игла для надевания на жилы полихлорвиниловых трубок. а — общий вид иглы: 1 — игла; 2 — ушко для закрепления провода; 3 — рукоятка; 4 — запасное ушко; б — трубка с введенной в нес иглой и жилой кабеля: 1 — жила кабеля в изоляции; 2 — оголенный конец жилы; 3 — ушко; 4 — полихлорвиниловая трубка; 5 — игла.

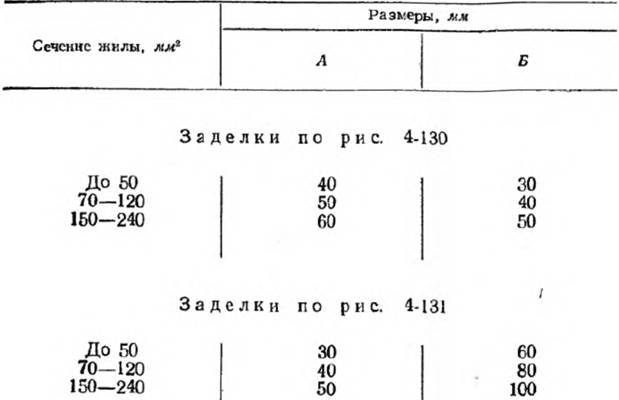

Таблица 4-85

Размеры обмотки полихлорвиниловой лентой заделок кабелей по рис. 4-130 и 4-131
