Изолирующие защитные средства
Диэлектрические перчатки и рукавицы являются основным защитным средством в установках низкого напряжения и дополнительным в установках высокого напряжения . Допускается применение только специально изготовленных для этой цели диэлектрических перчаток и рукавиц. В случае необходимости защиты рук от холода, указанные перчатки и рукавицы должны позволять надевание под них бумажных, шерстяных и проч. пер-чаток, а также натягиваться на рукава верхней одежды. Перчатки и рукавицы, выдаваемые для общего пользования, должны соответствовать размеру наибольшей руки; при значительных отклонениях размеров рук должно иметься не менее 2 пар перчаток и рукавиц, соответствующих наибольшему и среднему размеру рук.
Диэлектрические галоши и боты являются дополнительным защитным средством. Разрешается пользоваться только специально изготовленными для этой цели диэлектрическими галошами и ботами; они должны отличаться (от предназначенных для других целей) цветом, отсутствием лакировки или специальными отличительными знаками. Относительно размеров галош и бот, выдаваемых для общего пользования, см. указание предыдущего пункта.
Изолирующие резиновые коврики и дорожки допускаются в качестве дополнительных защитных средств. Разрешается пользоваться только специально изготовленными для этой цели ковриками и дорожками. Наименьший размер ковриков — 75 X 75 см, а ширина дорожек — 75 см. Верхняя поверхность ковриков и дорожек должна быть рифленой.
Изолирующие подставки допускаются в качестве дополнительного защитного средства. Настил подставок, размером от 75X75 см до 150X150 см, изготовляется из хорошо просушенных деревянных планок (без сучков) с расстоянием между ними не более 2,5 см и 2 раза окрашивается со всех сторон масляной краской. Изолирующие ножки должны быть фарфоровыми, высотой не менее 10 см и хорошо покрыты глазурью. Подставки не должны иметь металлических креплений и должны быть прочными и устойчивыми; края настила не должны выступать за края опорных поверхностей ножек.
Изолирующие штанги применяются в качестве основного защитного средства при управлении разъединителями, не имеющими привода. Штанги должны иметь длину не менее: изолирующей части — 1 м, захвата — 0,5 м; на границе между ними устанавливается упорное кольцо из изолирующего материала диаметром на 5—20 мм больше диаметра ручки; наносить вместо кольца полоску краски запрещается. Штанги изготовляются (как изоли-рующая часть, так и ручка-захват) из бакелита, эбонита и других изолирующих материалов с устойчивой характеристикой, а также из дерева, проваренного в льняном масле; применение для пропитки парафина или других веществ с неустойчивой характеристикой запрещается. Поверхность штанг должна быть гладкой, без трещин, отслоений, глубоких царапин, а у деревянных и бакелитовых штанг покрыта лаком. При наличии в изо-лирующей части фарфоровой вставки последняя должна быть хорошо покрыта глазурью (отсутствие глазури допускается на поверхности не более 3 см2) и не иметь трещин в фарфоре.
Рабочая часть штанги (наконечник) должна иметь такие размеры, чтобы при работе была исключена вероятность случайного замыкания фаз или фазы на землю; крюк должен иметь на конце утолщение во избежание соскальзывания.
Монтерский инструмент с изолирующими ручками допускается в качестве основного защитного средства в установках низкого напряжения для работы под напряжением. Изолирующие ручки, длиной не менее 10 см, изготовляются из сыростойкого, не хрупкого изолирующего материала, не поддающегося действию пота, бензина, керосина, серной и соляной кислот, и должны: плотно прилегать к металлическим частям, прочно укрепляться, иметь гладкую, без трещин, изломов и заусенцев поверхность, полностью, изолировать ту часть инструмента, которая находится в руке работающего, и снабжаться упорными кольцами.
Указатели напряжения и токоизмерительные клещи
Указатели напряжения (токоискатели) должны иметь изоляцию, отвечающую требованиям основных защитных средств, и давать отчетливые показания, начиная с напряжения не более 50% номинального. Они должны быть заключены в плотный и прочный изолирующий корпус, выдерживающий силу взрыва без повреждения и выброса дуги наружу. Термическая устойчивость указателей напряжения должна быть не менее 1,5—2 мин при включении на наибольшее рабочее напряжение. Электроды указателей напряжения должны иметь длину не более 2 см, остро заточенную форму и отделяться от мест захвата упорными кольцами; части указателей напряжения, находящиеся в разных руках, должны соединяться между собой проводом с высокой изоляцией (например, марки ПВЛ).
Рекомендуется применение емкостных указателей напряжения с неоновой лампой. При использовании в качестве указателей напряжения ламп накаливания (что крайне нежелательно) они должны быть выбраны на линейное напряжение сети, заключены в футляр из изолирующего материала с прорезью для светового сигнала, иметь патрон, исключающий возможность короткого замыкания в нем; провода должны иметь длину не более 0,5 м, выходить из арматуры в разные отверстия и оканчиваться жесткими электродами, защищенными изолирующими ручками.
Указатели напряжения, применяемые для фазировки, должны быть рассчитаны на двойное напряжение.
Токоизмерительные клещи должны иметь изоляцию, отвечающую требованиям основных защитных средств. Изолирующие части выполняются из фарфоровых вставок или из эбонита, бакелита и других материалов с устойчивой характеристикой; ручки-захваты отделяются от изолирующих частей изолирующими кольцами (упорами) диаметром на 5—20 мм больше диаметра ручек. Сердечник рекомендуется надежно изолировать, во избе-жание короткого замыкания между фазами при раскрытии клещей. Все части должны быть надежно скреплены между собой.
Клеши хранятся в специальном футляре.
Временные ограждения
Временные (переносные) ограждения применяются в виде сплошных щитов и изолирующих накладок, которые изготовляются из гетинакса, текстолита или другого не хрупкого изолирующего материала без металлических креплений; допускается применение щитов из сухой, дважды окрашенной масляной краской или лаком фанеры, а в качестве накладок — изолирующих резиновых ковриков.
На щитах укрепляется или наносится предостерегающий плакат «Стой — опасно для жизни».
Предупредительные плакаты
В качестве постоянных применяются предостерегающие плакаты «Не трогать — смертельно», а в качестве временных (переносных) плакаты: предостерегающие «Стой — опасно для жизни» и запрещающие «Не включать — работают люди», «Не включать — работа на линии».
Предостерегающие плакаты выполняются размером 210Х280 мм, черными буквами на белом фоне; плакат «Стой — опасно для жизни» обрамляется яркокрасной каймой шириной 10 мм и снабжается яркокрасной стрелой, выполненной по ОСТ 4986; плакат «Не трогать — смертельно» без окаймления и снабжается черепом (без костей под ним), выполненным черной краской и пронзенным яркокрасной стрелой.
Запрещающие плакаты выполняются размером 130X240 мм, плакат «Не включать — работают люди» — на белом фоне красными буквами, а плакат «Не включать — работа на линии» — на красном фоне белыми буквами.
Материал плаката и качество красок должны обеспечивать его долговечность. Рекомендуется изготовление переносных плакатов из изоляционного материала; в верхней части этих плакатов должен иметься крючок или шнур для крепления на месте установки.
Защитные средства от действия дуги, расплавленных материалов и механических повреждений
Защитные очки должны быть закрытого типа (с боковыми стенками, без щелей), с вентиляционными отверстиями, прозрачными, тугоплавкими и прочными стеклами, эластичной переносицей, плотно прилегающей к лицу оправкой и иметь ленты для прочного крепления очков.
Рукавицы изготовляются из брезента. Края рукавиц должны доходить до локтей, а ширина рукавиц должна позволять плотно надевать их на рукава верхней одежды.
Испытание защитных средств
Испытание изолирующих защитных средств, указателей напряжения и токоизмерительных клещей производится в электротехнической лаборатории в сроки и по методике, указанные в таблице 65, вне зависимости от того, находились ли они в работе или в запасе.
После ремонта или наличия сомнения в исправности защитные средства подвергаются внеочередному испытанию; защитные средства так же испытываются при приемке в эксплуатацию. Пользоваться защитными средствами, не имеющими клейма лаборатории, или после истечения срока их испытания запрещается.
Эксплуатация защитных средств
Весь персонал службы энергетика должен быть обеспечен защитными средствами индивидуального или общего пользования, за что несет персональную ответственность энергетик цеха. Выдача защитных средств в индивидуальное пользование оформляется записью в специальном журнале даты выдачи, наименования защитного средства, фамилии получателя и срока, на который выдается защитное средство; выдача подтверждается подписями энергетика цеха и получателя. Защитные средства, выданные в общее пользование, передаются из смены в смену, с записью в сменном журнале; в этом случае ответственность за их эксплуатацию несет старший по смене; при наличии в смене нескольких бригад защитные средства распределяются старшим в смене по бригадам.
Защитные средства должны храниться в специально отведенном для этого отдельном месте; совместное хранение защитных средств с инструментом, деталями, оборудованием и материалами категорически запрещается. Штанги и плакаты хранятся в подвешенном состоянии, на крючках; при этом штанги подвешиваются за рабочую часть и хранятся в вертикальном положении, не касаясь стены. Перчатки, галоши, боты, переносные коврики, очки, указатели и инструмент с изолирующими ручками хранятся в шкафу. Защитные средства должны храниться в сухом месте, при температуре 5—20°С, а изделия из резины, кроме того, в темном месте.
В начале каждой смены защитные средства надо обтирать, с тем, чтобы удалить с них пыль, и тщательно осматривать; в случае наличия неисправности их немедленно изымают из употребления. Необходимо избегать попадания масел или эмульсии на защитные средства из резины; в случае их попадания защитные средства следует тщательно обтирать до полного удаления масла или эмульсии, а при надобности и промывать в воде с мылом.

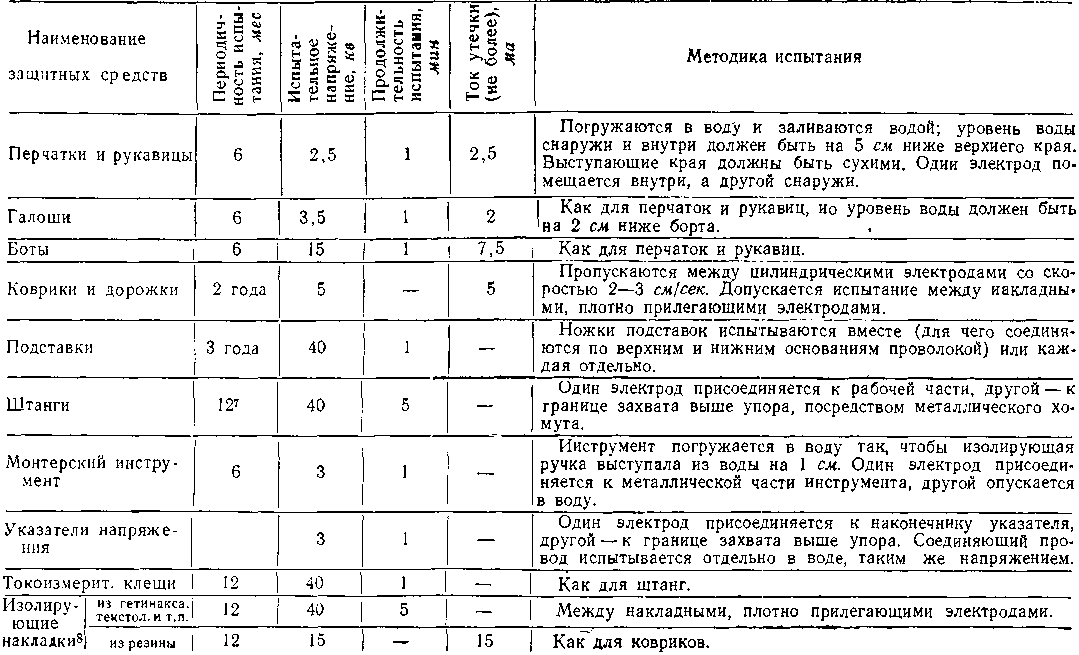

Периодичность, нормы и методика испытания защитных средств Таблица 65
Примечания к таблице 65: 1. Испытания производятся после чистки и тщательного наружного осмотра, переменным током, при комнатной температуре, Напряжение повышается постепенно, со скоростью, позволяющей следить за показанием приборов; начальное напряжение не должно быть выше 50% испытательного. Продолжительность испытания считается от момента достижения испытательного напряжения. После испытания напряжение плавно снижается не менее чем до 1/3 испытательного и затем отключается.
Изделия из резины могут испытываться напряжением постоянного тока, равным 2,5-кратному значению напряжения переменного тока, указанному в таблице, при той же продолжительности; при этом ток утечки не нормируется.
- При испытании не должно быть разрядов, пробоев и перекрытий. Сразу после испытания все защитные средства, испытываемые в сухом состоянии, тщательно ощупываются и при наличии местного нагревания бракуются.
- Подставки, штанги и монтерский инструмент после изготовления подвергаются механическим испытаниям: подставки при равномерно распределенной нагрузке в 350 кг/м2 в течение 1 мин, штанги при растяжении и сжатии усилием 150 кг (при фарфоровой вставке — 80 кг) в течение 1 мин, а монтерский инструмент после трехкратного сбрасывания на деревянную поверхность с высоты 1,5 м не должны иметь деформаций и признаков повреждения.
- После испытания в воде защитные средства сушатся.
- Протокол испытания составляется в 2 экземплярах, один из которых хранится в лаборатории, другой у энергетика цеха, в деле испытаний.
- Все выдержавшие испытания защитные средства снабжаются клеймами приведенной формы. Клеймо должно быть хорошо видно, выбито, нанесено прочной несмываемой краской или надежно приклеено у края резиновых изделий, на границе захвата выше упорного кольца у штанг, клещей, указателей напряжения и монтерского инструмента, на торцах ножек у подставок. На всех непригодных защитных средствах клеймо предыдущих испытаний перечеркивается накрест красной краской, а на резиновых изделиях, кроме того, этой краской делается надпись «брак».
- Оперативные штанги в устройствах без постоянного дежурного персонала испытываются 1 раз в 2 года.
- Щиты не испытываются.
Исправность перчаток и рукавиц проверяется плотным скатыванием на отсутствие утечек воздуха. Не реже 1 раза в 3 месяца перчатки и рукавицы дезинфицируют и посыпают тальком.
Все защитные средства как находящиеся в употреблении, так и в запасе должны иметь общую для всего предприятия нумерацию, отдельно по каждому виду защитных средств.
Основные защитные средства должны применяться при всех работах совместно с дополнительными защитными средствами; при этом одновременное применение в качестве изолирующего основания нескольких испытанных защитных средств (например, подставки и коврика или галош и коврика) не требуется.
Находящиеся в цехах пусковые устройства с ручным управлением и напряжением 500 в и выше обслуживаются в перчатках; перед этими устройствами должны быть коврики, а в сырых местах подставки. Пол кабины электрических кранов также должен покрываться ковриком.
Для предохранения галош от повреждения стружкой, деталями, металлоломом и проч. их надо надевать на месте производства работ; не допускается пользование диэлектрическими галошами вместо обыкновенных.
При пользовании указателями напряжения, токоизмерительными клещами, штангами и переносными приборами (вольтметрами и др.) обязательно применение перчаток или рукавиц. Установка изолирующих накладок, а также применение инструмента с изолирующими ручками производится в перчатках и галошах.
Защитные очки применяются при смене предохранителей, резке кабелей и вскрытии их муфт во время ремонта, заливке кабельных муфт (воронок) массой и аккумуляторов электролитом, а брезентовые рукавицы — для защиты рук от расплавленной кабельной массы или металла.
