л. Воздушные линии1
- Опоры изготовляются из сосны, лиственницы и других пород леса. Бревна (стоек, пасынков, упоров) допускаются не ниже 3 сорта, с диаметром в верхнем отрубе не менее 150 мм для одностоечных и 140 мм для двойных и А-образных опор при конусности не менее 8 мм на 1 м длины; глубина врубок допускается не более 30% диаметра. Кривизна бревен допускается не более 10 мм на 1 м длины; плоскость кривизны по возможности должна располагаться вдоль линии. Отклонения диаметров деталей опор (в верхнем отрубе) от расчетных значений не должны превышать: для стоек от —10 до +25 %, пасынков и упоров от —10 до +30%. Отклонения опор, находящихся в эксплуатации, от нормального положения допускаются не более: смещения опор от оси линии — 0,1 м, уклоны опор вдоль и поперек линии — 1 : 100.
Пасынки соединяются со стойками бандажами из 10—12 витков мягкой железной проволоки диаметром 4—6 мм, стянутыми стальными болтами с фасонными шайбами; остальные части соединяются болтами с шайбами. Диаметр стальных болтов допускается не менее 16 мм; резьба болтов должна выступать над гайками от 25 до 100 мм. Ослабевшие бандажи при ремонтах подтягиваются гайками. Имеющиеся в эксплуатации бандажи со скрутками, при смене деталей опор должны заменяться новыми бандажами с болтами; при этом, бандажи, обхватывающие стойку, и 2 пасынка заменяются бандажами с обхватом только' стойки и 1 пасынка. В случае обнаружения оборванных витков бандажи заменяются немедленно.
1 Напряжением до 1000 в.
Размеры заглубления опор приводятся ниже:
Сечение каждого провода, мм2 | Заглубление опор (м) при их высоте над поверхностью земли (м)1 | ||||
7,1 | 7,6 | 8,4-8,9 | 9,3-9,8 | 11,2—11,7 | |
до 35 | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 |
35—80 | 1,8 | 1,9 | 2,0 | 2,1 | 2,2 |
1 Для промежуточных опор при количестве проводов до 4 и среднем грунте. Приведенные значения умножаются на коэффициенты: при анкерных и концевых опорах—1,05, угловых—1,2; прочном грунте — 0,9, слабом — 1,2. Если количество проводов более 4, то при общем их сечении 120—320 мм2 величина заглубления определяется интерполяцией указанных значений.
Рекомендуется применять бревна, пропитанные антисептиками заводским способом; в случае их отсутствия на все подземные части опор до уровня на 200 мм выше поверхности земли устанавливаются антисептические бандажи, а для наземных мест соединений, подрубок, отверстий для болтов, торцевых частей и трещин применяется обмазка антисептической пастой. Бандажи устанавливаются на 100—200 мм выше уровня меженных грунтовых вод (наименьшего для данной местности за ряд лет), в количестве от 1 до 3 (в зависимости от уровня вод и размеров заглубления опор), с расстоянием между ними 300—400 мм, причем первый бандаж устанавливается так, чтобы он на ширине 300 мм находился в земле, а на 200 мм — над землей. У опор, находящихся в эксплуатации, устанавливается только 1 бандаж в месте выхода из земли. Бандажи изготовляются и устанавливаются на опоры следующим образом: на лист толя шириной 500 мм и длиной равной 3,5 диаметрам бревна с одной стороны равномерным слоем накладывается антисептическая паста, состоящая из триолита, уралита или фтористого натрия (4 в. ч.), экстракта сульфитных щелоков (2 в. ч.) и воды (1 в. ч.); один край листа в месте продольного шва на расстоянии около 50 мм, а также верхний и нижний края на расстоянии 20 мм пастой не покрываются; после подсушки пасты бревно плотно· обертывается этим листом (пастой к древесине), шов крепится гвоздями, а края проволокой; затем бандаж тщательно покрывается гидроизоляционным слоем, желательно, одного из следующих составов: а) битума № 3 или № 4 — 75%, полихлориды бензола — 25%; б) битума № 3 — 53,3%, древесной смолы 1,35%, едкого натра — 0,23%, воды — 45,12%; в) каменноугольный лак; составы наносятся кистью в холодном состоянии; поверхность гидроизоляционного слоя посыпается песком, после чего затвердевает в течение нескольких часов. Расход пасты около 1,2 кг на 1 м2 поверхности древесины.
Торцы деталей опор после обмазки пастой закрываются толем. Опоры могут выполняться с упорами или с оттяжками (одно- и многопроволочными) сечением не менее 50 мм; при напряжении проводов линии более 250 в относительно земли оттяжки, закрепленные нижним концом на высоте менее 2,5 м от земли, заземляются.
Расстояние от любых частей опор по горизонтали допускается не менее: до подземных водопроводных, газопроводных, канализационных линий и верхних бровок кювет — 1м, колодцев подземной канализации, пожарных гидрантов и водоразборных колонок — 2м, габарита подвижного состава железной дороги — 3 м, то же электрифицированной железной дороги и наземных трубопроводов — 5м, рельса железной дороги при параллельном следовании — высоты наибольшей опоры +3 м, полотна автогужевой дороги при параллельном следовании: на свободных участках — высоты наибольшей опоры, на стесненных участках— 2 м для дорог с усовершенствованным покрытием и 1,5 м для прочих дорог.
При опасности наезда транспорта опоры защищаются отбойными тумбами.
На опорах наносятся, на высоте 2,5—3 м от земли, порядковый номер и год установки, а при напряжении 500 в и выше, кроме того, устанавливаются предупредительные плакаты «Не трогать — смертельно». Плакаты должны быть обращены в сторону дороги, а в остальных местах располагаться сбоку опор, поочередно с правой и левой стороны.
- Провода применяются голые; стальные провода рекомендуется применять оцинкованными. Провода из разных металлов соединяются только на опорах; при этом места соединения не должны испытывать механических усилий. Соединение проводов из одного металла в пролете между опорами при пересечениях с линиями связи не разрешается. Крепятся провода к изоляторам проволокой; на анкерных опорах, а также при пересечении автогужевых дорог провода должны иметь двойное крепление. На территории предприятия провода монтируются с пониженным тяжением.
Расстояние между проводами допускается не менее: а) при расчетной скорости ветра 10 м/сек и толщине стенки гололеда 5—10 мм: вертикальное — 400 мм, горизонтальное — 200 мм при пролетах до 30 м и 300 мм при пролетах более 30 м; б) при скорости 15 м/сек и толщине 15—20 мм, вертикальное — 600 мм, горизонтальное — 400 мм; в) в спусках, на опоре—150 мм. Расстояние от проводов до поверхности опоры допускается не менее 70 мм. Нулевой провод располагается ниже фазных проводов, на таких же, как и они, изоляторах.
Совместная прокладка (на одних опорах) проводов линий до 1 000 в с проводами линий связи и линий напряжением выше 1 000 в не разрешается; допускается совместная прокладка проводов трансляционных сетей и линий напряжением не выше 250 в относительно земли при условии, что первые расположены ниже вторых на расстоянии (между точками крепления) не менее 1,5 м.
Расстояние от проводов по вертикали при наибольшем их провисании должно быть не менее: а) до поверхности земли — 6 м;
б) в местах пересечений: до головки рельса железных дорог — 3 м, автогужевых дорог — 6 м, проводов линии напряжением до 1 000 в — 2 м, проводов линии связи— 1,25 м (угол пересечения допускается не менее 30°). Кроме того, расстояния не должны отличаться от проектных более чем на +5%. Перетяжка проводов, по сравнению с расчетными данными, не допускается; недотяжка до 10—15% допускается при условии, чтобы расстояния до земли и пересекаемых сооружений не были менее допустимых, а провода 1 пролета имели одинаковые стрелы провеса. Расстояние по горизонтали должно быть не менее: до, окон и балконов —1,5 м, глухих стен — 1 м, крайних проводов линий связи и воздушных линий всех напряжений, трубопроводов (при параллельном следовании) на свободных участках трассы — высоты, опоры, а на стесненных участках трассы до крайних проводов линии связи и воздушных линий до 1 кв, трубопроводов— 1,5 м, линий 1—20 кв — 2,5 м, 35 кв — 4 м, 110 кв — 5 м; в этих случаях (при параллельном следовании на стесненных участках трассы) необходимо провода устанавливать с двойным креплением, а также увеличивать диаметры опор (пасынков, стоек) на 30 мм по сравнению с расчетными, но не менее чем до 180 мм в верхнем отрубе. Расстояние от оси воздушной линии до зданий, складов и резервуаров с легковоспламеняющимися или горючими жидкостями и материалами допускается не менее 1,5-кратной высоты опоры; в случае невозможности соблюдения этого требования провода устанавливаются с двойным креплением при уменьшенных пролетах между опорами. Расстояние проводов до веток деревьев и кустов при наибольшем провисании или отклонении не должно быть менее 1 м.
Вводы в здания выполняются проводами таких же сечений, какие допускаются для наружных проводок (п. «и»). Расстояние от проводов вводов до поверхности земли допускается не менее: над проезжей частью — 6 м, вне ее — 3,5 м. Кабельная муфта ввода располагается на высоте не менее 3 м. При длине ввода более 25 м устанавливается дополнительная вводная опора.
Опоры и провода воздушных линий должны быть рассчитаны в соответствии с ПУЭУ.
- Осмотры линий (периодические) должны производиться не реже 1 раза в месяц в дневное время и 4 раза в год в ночное время, а верховые — 1 раза в год. Контрольные осмотры энергетиком цеха производятся не реже 2 раз в год.
Сопротивление мест соединений проводов измеряется при приемке линии и в процессе эксплуатации не реже: алюминиевых и сталеалюминиевых проводов на опорах— 1 раза в год, в пролете — 1 раза в 2 года; медных проводов — 1 раза в 5 лет; болтовых контактных зажимов во всех случаях — 1 раза в год.
Проверка состояния древесины осмотром и простукиванием производится 2 раза в год у нижних частей опор и 1 раз в год — у верхних, начиная с 3 (пасынки) и 5 (стойки) года эксплуатации для древесины непропитанной и местной пропитки, а для пропитанной заводским способом — соответственно с 5 и 7 года; проверка на уровне земли производится 1 раз в год, с откопкой деталей опор на 30—40 см.
Определение глубины поверхностного и внутреннего загнивания опор производят, когда осмотром и простукиванием установлено, что древесина имеет загнивание. Если загнивание простукиванием не обнаружено, измерение внутреннего загнивания производят 1 раз в год, начиная с 4 (пасынки) и 8 (стойки) года эксплуатации для древесины непропитанной и местной пропитки, а для пропитанной заводским способом — соответственно с 6 и 12 года.
Простукивание производят молотком весом около 0,4 кг, по возможности в сухую не морозную погоду. Здоровая древесина имеет чистый звонкий звук, с загниванием сердцевины — глухой звук.
Глубина загнивания определяется щупом (тупым шилом) или сверлом диаметром 10—12 мм, в 3 точках по окружности под углом 120° у вертикально или под углом расположенных деталей (пасынков, стоек, упоров) и в 2 точках (сверху и снизу) у горизонтальных связей. Щуп нажимается только рукой. Сделанные отверстия в древесине смазываются антисептической пастой и забиваются пробками из пропитанной древесины.

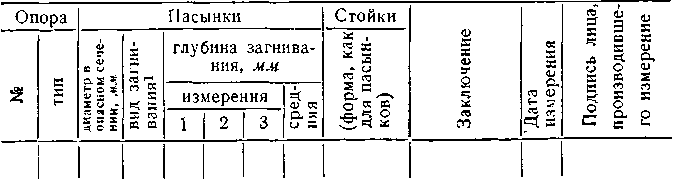

Результаты замеров заносятся в следующую ведомость:
Ведомость измерений загнивания древесины на линии .
(наименование)
1 Н — наружное загнивание, В — внутреннее.

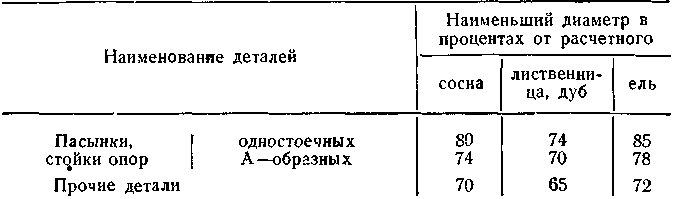

Уменьшение диаметра деталей опор в опасном сечении от загнивания допускается не более указанного ниже:
