Установка

Щитовые приборы устанавливаются в строго вертикальном положении, без перекосов, деформации цоколей от нажатия на возможные неровности панели, на высоте удобной для отсчета (около 1,7 м) и при необходимости должны защищаться от механических повреждений. В сырых и пыльных помещениях устанавливаются приборы с герметическим кожухом или в защитных шкафах. При наличии вибрации (что крайне нежелательно) приборы устанавливаются на амортизаторах. Для обеспечения правильности показаний приборов температура окружающей среды должна находиться в пределах от — 15° до +35°С, а при контрольных приборах от +10 до +30°С. Подключение переносных приборов производится целыми одиночными (невитыми) проводами с высокой изоляцией, сечением не менее 2,5 мм2. Неэкранированные и неастатические приборы следует защищать от влияния внешних магнитных полей.
Один из выводов вторичных обмоток трансформаторов тока и напряжения заземляется. Вторичные обмотки трансформаторов тока не допускается оставлять разомкнутыми.
Шунты, добавочные сопротивления и измерительные трансформаторы применяются не ниже следующих классов точности:


Класс прибора

0,2

0,5

1,0

1,5

2,5

Класс шунта или добавочного сопротивления

0,1

0,2

0,5

0,5

0,5

Класс измерительного трансформатора

0,2

0,5

0,5

1,0

1,0

Шунт должен соответствовать указанному на шкале прибора и присоединяться к нему только прилагаемыми калиброванными проводниками. Если длина последних менее расстояния от шунта до прибора, то они заменяются проводниками большей длины и сечения, сопротивление пары которых не должно отличаться от сопротивления калиброванных проводников более чем на 0,002 Ом. Обычно сопротивление пары проводников равно 0,035 Ом.

Допустимые погрешности, сроки проверки

Погрешности отремонтированных и новых приборов (в процентах от верхнего предела измерения) не должны превышать значений, указанных в таблице 48.
На электропечах, требующих регулирования технологического процесса и электролизных установках применяются приборы класса 1,0 или 1,5. На силовых трансформаторах, линиях и менее важных объектах могут устанавливаться приборы класса 2,5.
Все измерительные приборы подлежат государственной поверке и клеймению органами Комитета по делам мер и измерительных приборов в следующие сроки: классов 0,2 и 0,5-1 раз в год; классов 1; 1,5; 2,5 — 1 раз в 2 года. Эксплуатация приборов без клейма Комитета, а также по истечении срока его действия запрещается.


Вид погрешности

Допустимая погрешность при классе прибора1

0,2

0,5

1,0

1,5

2,5

Основная погрешность

±0,2

±0,5

±1,0

±1,5

±2,5

1 Дополнительные погрешности

отклонение стрелки ваттметра от нулевой отметки при cos φ=0

±0,2

±0,5

±1,0

±1,5

±2,5

изменение показаний при наклоне на 5° от нормального положения

±0,2

±0,5

±1,0

±1,5

±2,5

Вариации показаний приборов

электромагнитной, фарродинамической и тепловой систем

0,4

1,0

2,0

3,0

5,0

остальных систем

0,2

0,5

1,0

1,5

2,5

Время успокоения стрелки, сек

4

1 Погрешность — разность между показанием прибора и действительным значением измеряемой величины. Основная погрешность определяется' при нормальном положении прибора, нормальной температуре окружающей среды и номинальных данных прибора, указанных на шкале; выражается в процентах от верхнего предела показания прибора, а при двухсторонней шкале — от суммы пределов показаний в обе стороны от нуля. Класс прибора характеризуется наибольшей допустимой основной погрешностью, величина которой равна номеру класса. Поправка равна погрешности с обратным знаком.    Таблица 48

Измерительные трансформаторы тока и напряжения, устанавливаемые вновь или после ремонта, а также перестанавливаемые с другой установки должны иметь клеймо государственной поверки с датой текущего года; резервные трансформаторы проверяются в сроки, установленные Комитетом. Трансформаторы, находящиеся в эксплуатации, государственной поверке не подвергаются, но ревизуются органами надзора предприятия не реже 1 раза в год.
В период между двумя государственными поверками приборы подвергаются периодической поверке органом надзора предприятия (цехом точной механики, лабораторией, контрольно-поверочным пунктом), зарегистрированным в местном органе Комитета, в следующие сроки: классов 0,2 и 0,5 — не менее 2 раз в год, классов 1; 1,5; 2,5 — не менее 2 раз в год на ответственных объектах и 1 раза в год на остальных объектах. Периодическая поверка может производиться на месте установки, комплектно с измерительными трансформаторами, шунтами или отдельно от них, что определяется графиком, утвержденным на предприятии. Поверка измерительных приборов и трансформаторов органом надзора предприятия также производится перед монтажом и после включения их в схему, перед пуском установки.
Все измерительные приборы в случае видимых повреждений (повреждено стекло, расшатаны зажимы, загрязнилась, покоробилась или отклеилась шкала, поврежден корректор и стрелка не устанавливается на нуль и проч.), а также при погрешностях более допустимых снимаются и отдаются в ремонт, с последующей государственной поверкой. На отремонтированных приборах должна иметься дата ремонта и сокращенное наименование ремонтирующей организации.

  1. Сопротивление изоляции, испытательные напряжения

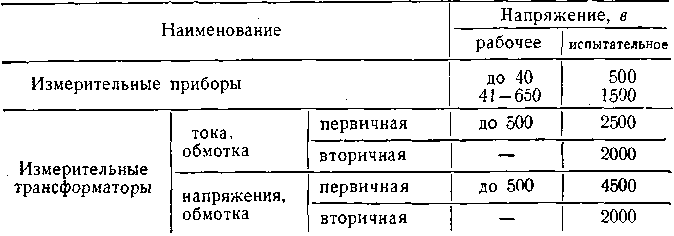

Сопротивление изоляции измерительных приборов и обмоток трансформаторов, измеренное мегомметром 500 в, должно быть не ниже 2 мгом. Приборы и трансформаторы, находящиеся в эксплуатации или после ремонта, должны выдерживать испытательное напряжение переменного тока в течение 1 мин, указанное в таблице 49.
Таблица 49

Учет электроэнергии

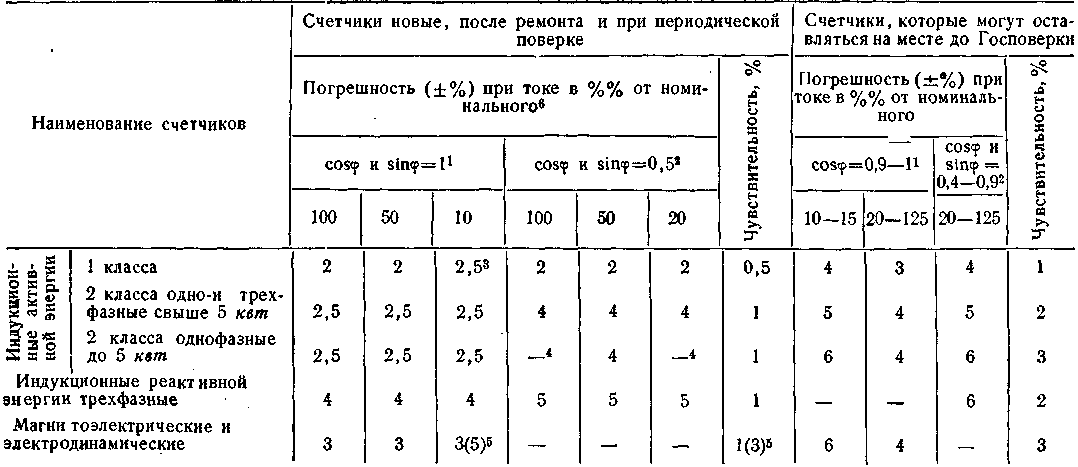

Относительные погрешности показаний счетчиков новых, после ремонта и при периодической поверке не должны превышать указанных в таблице 50; в этой таблице также даны наибольшие погрешности, при которых счетчики могут оставляться на месте установки при периодической поверке до истечения срока действия клейма Комитета.
Счетчики технического учета электроэнергии по цехам и крупным агрегатам допускается применять 2-го класса и подключать к измерительным трансформаторам 1- и 3-го класса, совместно с другими приборами измерения и защиты в пределах номинальной нагрузки трансформаторов.

Таблица 50

  1. Счетчики постоянного и переменного тока. Всюду счетчики активной энергии при cos φ, реактивной энергии — sin φ.
  2. Счетчики переменного тока; cos φ и sin φ=0,5 при индуктивном сдвиге.
  3. При токе 5%.
  4. Поверка не производится.

5 В скобках значения для электродинамических счетчиков выпуска до 1941 г.
6 Допускаются превышения погрешностей, если они одного знака, на 0,2% для счетчиков 1 класса и на 0,5% для счетчиков 2 класса и реактивной энергии. При неравномерной нагрузке погрешности могут быть более: на 0,5% для счетчиков 1 класса, на 1%—2 класса, реактивной энергии и электродинамических.

Расчетные счетчики (с энергоснабжающей организацией) подключаются к измерительным трансформаторам класса не ниже 0,5 (самостоятельными цепями до зажимов трансформатора напряжения и, как правило, к отдельным трансформаторам тока) и должны иметь при поверке без них относительные погрешности не более указанных для счетчиков 1-го класса, а для счетчиков реактивной энергии не более приведенных в таблице 50, уменьшенных на 1 %. Счетчики непосредственного включения должны удовлетворять требованиям 2-го класса; они могут применяться в качестве счетчиков 1-го класса с измерительными трансформаторами при погрешностях не более данных для 1 класса, причем в этом случае на их щитках надписывается «Тр». Погрешности счетчиков активной энергии 2 класса и реактивной энергии, включаемых с трансформаторами тока и напряжения, но поверяемых только с трансформатором тока, не должны превышать приведенных в таблице 50, уменьшенных на 0,5%.
Счетчики активной и реактивной энергии номинальной мощности свыше 5 кВт подлежат государственной поверке 1 раз в 2 года, а меньшей мощности — 1 раз в 5 лет; сроки периодической поверки устанавливаются местной инструкцией.
Устанавливаются в сухих помещениях с температурой от 0 до +40°С; допускается установка счетчиков при меньших температурах, при условии утепления зимой колпаком с внутренним подогревом не более чем до +20°С лампой или нагревательным элементом. Проводка к счетчикам выполняется без паек, проводом сечением не менее 2,5 мм2 для токовых цепей и 1,5 мм2 для цепей напряжения.
На первичной стороне трансформаторов напряжения устанавливаются предохранители; установка предохранителей со стороны низшего напряжения не допускается. Коробки зажимов счетчиков (и сборки зажимов, наличие которых, как правило, не допускается) пломбируются. При наличии счетного механизма без учета коэффициентов трансформации последние вместе с коэффициентом счетного механизма указываются на кожухе счетчика.
При силовой нагрузке более 5 кВт, как правило, предусматривается раздельный учет расхода электроэнергии силовым и осветительным оборудованием.
