Справочник энергетика цеха - Осветительные установки

Установка арматур и ламп

Осветительные установки должны быть выполнены в соответствии с проектом. Не допускается самовольное изменение высоты подвеса, расположения и типа светильников.
Высота подвеса светильников общего освещения в помещениях с повышенной опасностью и особо опасных не допускается менее м от уровня пола; при меньшей высоте применяются светильники специальной конструкции, исключающей возможность доступа к лампам без специальных приспособлений, или на напряжение не выше 36 в. У светильников, установленных снаружи зданий на высоте менее 3 м (но не менее 2,5 м), лампы защищаются от случайных прикосновений.

В целях ограничения ослепленности высота подвеса светильников общего освещения над уровнем пола (или земли при наружном освещении) допускается не менее указанной в таблице 34²; светильники местного освещения должны иметь непросвечивающие или из молочного стекла отражатели, с защитным углом не менее 30°. Светильники располагаются так, чтобы зеркальные отражения света от рабочей поверхности не направлялись к глазам работающего. Отношение осевой силы света прожектора (в свечах) к квадрату высоты его установки над уровнем земли (в метрах) допускается не более 300 (при высоте установки прожектора не более 30 м).
Типы арматур должны соответствовать мощности установленных ламп и условиям окружающей среды. В пыльных помещениях применяются закрытые уплотненные или герметические арматуры; в сырых (и вне зданий) —закрытые, с отводом конденсационной влаги (допускаются и открытые; в обоих случаях необходимы раздельный ввод проводов и патроны из влагостойкого изолирующего материала); в особо сырых и с едкими парами — герметические (надежно защищенные от коррозии).
Лампы в эмалированных и зеркальных глубоко излучателях необходимо располагать посредством изменения длины ниппелевой трубки так, чтобы их световые центры занимали строго определенное положение: расстояние по вертикали от светового центра лампы до плоскости выходного отверстия светильника у эмалированных глубоких излучателей должно составлять 88 мм, у зеркальных— 140 мм. Прочие светильники в точной фокусировке не нуждаются, однако лампы в арматурах должны занимать достаточно правильное положение.

Таблица 34

1. А также с любым непрозрачным отражателем, имеющим рассеивающую внутреннюю поверхность.
2. Светильники с защитным углом до 10° не допускаются.
3. Допускается снижение на 0,5 м (кроме высоты 2 м) в помещениях: с разрядами работ 4—7 и 10—12; длиной не более двойной высоты подвеса светильника; с временным пребыванием работающих. Высота подвеса не нормируется: для ламп мощностью до 40 Вт включительно при матированном рассеивателе или колбе; когда светильники с лампами большей мощности не попадают в поле зрения работающего в пределах угла до 40° к горизонту.
4. При угле менее 10° отношение расстояния между светильниками наружного освещения (с матированными или прозрачными колпаками) к высоте их подвеса допускается не более 6; для других светильников это отношение не нормируется.

Подвесные арматуры надежно крепятся на крюках, посредством резьбовых соединений к стальным трубам или к крышкам металлических ответвительных коробок; при установке арматур вплотную к потолкам или стенам они крепятся к изоляционным розеткам, укрепленным отдельно, независимо от арматур. Провода не должны соединяться внутри труб и кронштейнов, подвергаться натяжению или перетиранию в местах ввода в арматуры; вводы проводов в арматуры должны выполняться через изолирующие втулки. Винтовая гильза патрона присоединяется к нулевому проводу в 4-проводных сетях и к проводу выключателя в 3-проводных сетях; у пробочных предохранителей винтовая гильза присоединяется к проводу от приемника. Подвижные арматуры местного освещения (на кронштейнах с внутренним диаметром не менее 8 мм) заряжаются двумя гибкими проводами сечением не менее 1 мм 2 с изоляцией не менее чем на 500 в; подвижное крепление арматур должно иметься лишь в случае действительной необходимости.
Для нормальной работы ламп необходимо обеспечить: наличие надежного контакта между цоколем лампы и патроном, для чего: лампы должны завертываться до отказа; отсутствие толчков и вибраций, для чего при надобности (например, в кузнечных цехах) следует устанавливать резиновые или пружинные амортизаторы на подвесах, арматуры наружного освещения не должны раскачиваться от ветра; при лампах большой мощности (300 Вт и выше) достаточное охлаждение (вентиляцию).
Групповая линия общего освещения должна иметь не более 20 ламп и штепсельных розеток и защищается предохранителем на ток не более 15 а. Трансформаторы местного освещения защищаются со стороны первичной обмотки предохранителями; один из выводов вторичной обмотки заземляется.
Люминесцентное освещение³ применяется: а) в первую очередь в помещениях, где проводится работа, требующая большой точности и напряжения зрения, или в помещениях без естественного освещения с постоянным пребыванием людей, а также при работах, связанных с необходимостью различать цветовые оттенки; б) только при температуре помещений от +5 до +35°C; в) преимущественно при системе общего освещения (освещенность по всей площади в помещениях с постоянным пребыванием людей допускается не менее 75 лк). Совместное применение люминесцентных ламп и ламп накаливания для общего освещения не рекомендуется, если лампы не расположены скрыто. В случае необходимости допускается местное люминесцентное освещение при общем освещении лампами накаливания (последнее в этом случае должно создавать освещенность не менее 50 лк) или местное освещение лампами накаливания при общем люминесцентном освещении (в этом случае освещенность местного освещения принимается равной освещенности комбинированного освещения по таблице 36).
Лампы типа ДС применяются при работах, связанных с необходимостью различать цветовые оттенки, типа ТБ — в помещениях общественного назначения, а типа БС — во всех остальных случаях, как наиболее экономичные и с меньшим стробоскопическим эффектом.
При общем освещении лампы рекомендуется закрывать светорассеивающими оболочками и устанавливать на высоте не менее 3 м, если длина помещения превосходит высоту их подвеса более чем в 5 раз. Защитный угол светильников общего освещения без светорассеивающих оболочек допускается не менее 15° в производственных помещениях и 30° в административно-конторских помещениях. Открытые лампы допускаются только в помещениях без длительного пребывания людей или когда лампы не попадают в поле зрения в пределах угла до 40° с горизонталью.  Для ослабления стобоскопического эффекта (в связи с колебанием светового потока при переменном токе, скорость и даже направление вращения вращающихся частей могут казаться отличными от существующих в действительности, а движущиеся части приобретают многократные контуры) необходимо соседние лампы включать на разные фазы, применять многоламповые светильники (с лампами, включенными на разные фазы) или включать часть ламп по схеме опережающего тока (через последовательно соединенные дроссель и конденсатор. Л. 85, 88, 89).
Установка люминесцентных ламп для аварийного освещения, а также без конденсаторов для повышения их коэффициента мощности не ниже чем до 0,95, не допускается.

³  По «Правилам устройства люминесцентного освещения», утвержденным Госсанинспекцией и МЭС в 1951 г.

Чистка светильников

Чистка светильников производится с принятием всех мер предосторожности против чрезмерного истирания и тем более порчи отражающих поверхностей (образования царапин, трещин, отслаивания и прочих дефектов). Чистить необходимо без значительных усилий мягкими тряпками, предварительно ими (или лучше мехом) смахивая крупные зерна осевшей пыли. По мере надобности, а при текущих ремонтах 2-го вида обязательно, светильники промываются на месте установки или в мастерской водой с мылом или содой. Если промывка не дает должных результатов, металлические отражающие поверхности (хромированные и никелированные) рекомендуется протирать мастикой следующего состава: венской извести — 48 г, крокуса — 46 г, окиси олова— 2 г, бензина — 330 см³, аммиака 5-процентного — 670 см³ (зерна твердой части просеять через шелковое сито и состав после смешивания тщательно перемешивать в шаровой мельнице в течение не менее 3 суток) или тонкой полировочной пастой. При сильном старении эмалированных, металлических и зеркальных поверхностей (отскакивание эмали, сильное потускнение, отслаивание зеркального покрытия ) светильники заменяются новыми и затем подвергаются реставрации: металлические поверхности хромируются или никелируются, а эмалированные, частично или полностью, закрашиваются фарфоровой эмалью, а при ее отсутствии обычной белой эмалью или краской следующего состава: свинцовых белил — 32,8 %, отбеленной олифы — 50 %, очищенного скипидара—15%, белого воска—1,15%, стеарина—1,03%, синьки — 0,02 % ·
Чистка ламп производится в холодном состоянии. Лампы с сильно потемневшими колбами (с уменьшением светового потока более чем на 20% от начального значения), при недостаточной освещенности на рабочем месте, должны заменяться новыми и затем могут использоваться как лампы пониженной мощности в тех местах, где создаваемая ими освещенность будет достаточной. При этом необходимо учитывать, что экономически более выгодно покупать новые лампы, чем переплачивать на электроэнергии при использовании потемневших ламп. Для определения степени потемнения целесообразно иметь образец — лампу с пониженным на 20—25% световым потоком. При чистке светильников и ламп необходимо избегать сотрясения последних, которые приводят к преждевременному выходу ламп из строя.

Напряжение сети

Напряжение для питания светильников должно быть не выше: общего освещения — 250 в по отношению к земле; местного освещения в помещениях с повышенной опасностью и особо опасных — 36 в. Для питания местного освещения применяются трансформаторы; применение автотрансформаторов не допускается.
Снижение напряжения на лампах по сравнению с номинальным значительно уменьшает их световой поток, а повышение напряжения резко снижает срок их службы (таблица 35). Поэтому основным условием правильной эксплуатации является поддержание номинального напряжения на лампах. Напряжение у наиболее отдаленной лампы должно быть не менее 97,5% от номинального'. Если это условие технически невыполнимо, то допускается снижение напряжения до 94% от номинального, при условии учета вместо номинального фактического светового потока ламп при сниженном напряжении. Длительного, даже незначительного (более 103% от номинального) повышения напряжения допускать не следует. Колебания напряжения у ламп не должны быть более 4 % от номинального напряжения.

Таблица 35 Влияние изменения напряжения на работу лампы(данные в % % от номинальных значений)

 Для выполнения указанных требований прежде всего необходимо: периодически (но не реже 1 раза в 3 месяца) измерять напряжение у ближних и наиболее отдаленных ламп в рабочие и нерабочие смены, а также в выходные дни; правильно выбирать положение переключателя напряжения питающего трансформатора; осветительную нагрузку (а при совместном питании и силовую) равномерно распределять по фазам; при наличии нескольких трансформаторов приемники с толчкообразной нагрузкой (сварочные установки и другие) питать обособленно; установить правильную, по возможности одинаковую, для всех групп ламп схему питания.
В выходные дни и нерабочие смены, когда имеется наибольшая вероятность наличия повышенного напряжения, необходимо предусмотреть отключение лишних трансформаторов и питание освещения производить от оставшихся полностью загруженных трансформаторов по резервным перемычкам между шинами низкого напряжения.

Нормы и измерение освещенности

Освещенность создаваемая электрическим освещением должна быть на рабочих поверхностях не ниже норм ГОСТ 3825-47, приведенных в таблицах 36 и 37.
Освещенность, создаваемая аварийным освещением для продолжения работы, должна составлять не менее 10% от норм таблицы 36, а для эвакуации людей — не менее 0,1 лк на поверхности пола основных проходов. При одновременном действии освещения рабочего и аварийного освещенности, указанные в таблице 36, создаются ими совместно.
В связи со снижением освещенности в процессе эксплуатации от уменьшения со временем светового потока ламп, загрязнения светильников, старения отражающих поверхностей арматур (не восстанавливаемых чисткой), а также загрязнения стен и потолков, первоначальные освещенности должны быть более приведенных в таблице 36 и 37 наименьших освещенностей на величину коэффициентов запаса, которые принимаются равными: для помещений со значительным выделением пыли, дыма и копоти — 1,5, помещений с незначительным их выделением и наружного освещения — 1,3, при периодичности чистки светильников, указанной в § 2 настоящего раздела.
На основании ГОСТ 3825-47 Главэлектромонтажом составлены нормы наименьшей освещенности для машиностроительных предприятий, приведенные в таблице 38. В этой таблице также указаны ориентировочные средние значения удельной установленной мощности общего освещения1. Для помещений площадью до 100 м¹ мощность ламп может быть определена по данным таблиц 39 и 40.
Измерение освещенности рекомендуется производить не реже 1 раза в квартал, а также после перемещения технологического оборудования или реконструкции осветительных установок. Освещенность измеряется люксметром², в наиболее темное время.

¹ Объективные люксметры типа ОЛ-3 изготовляет Ленинградский Агрофизический институт.

Таблица 36

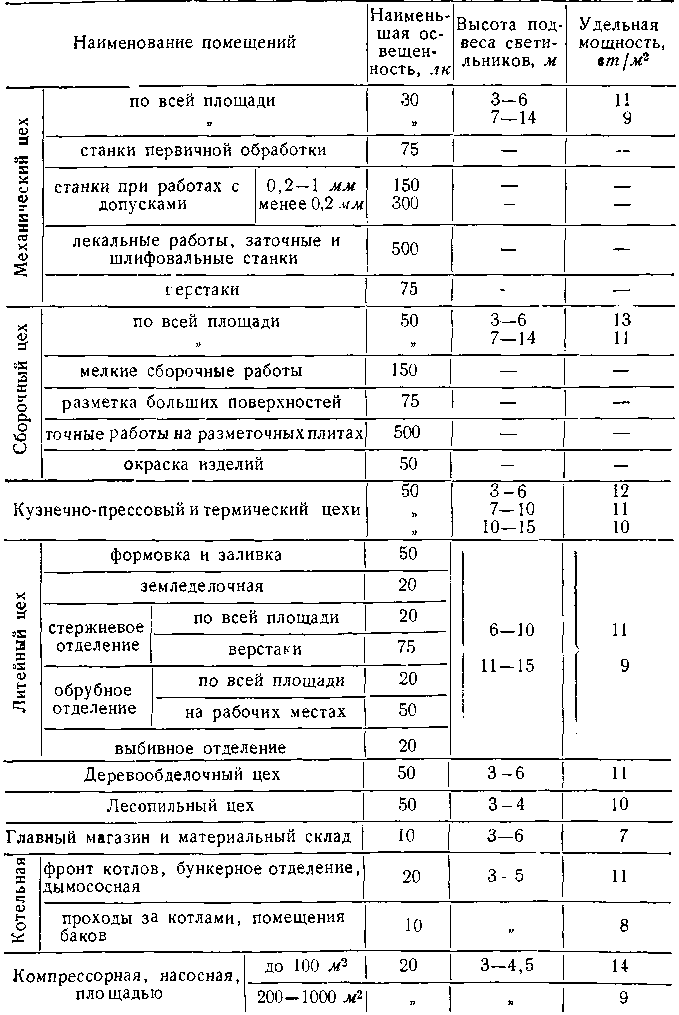

Нормы освещенности внутреннего освещения

  М — малый (темная деталь на темном фоне или светлая на светлом), Б — большой (светлая деталь на темном фоне или темная на светлом).

1. Т — темный (коэффициент отражения до 0,2), С — светлый (коэффициент отражения более 0,2).
2. В числителе освещенность при лампах накаливания, в знаменателе при люминесцентных. Если при 2-м и 3-м разряде работ расстояние от глаза до рассматриваемого объекта более 500 мм, то освещенность выбирается по ближайшему высшему разряду.
3. Общем и местном. Освещенность от общего освещения должна составлять не менее 10% от указанной величины, но должна быть не ниже 10 лк; применение освещенности свыше 30 лк не обязательно. Одно местное освеще ние не допускается.
4. Одно общее освещение при разрядах 16,в, 2а,б, 3а: а) применяется только в случае, когда комбинированное освещение неосуществимо по технологическим условиям; б) освещенность увеличивается вдвое если напряженная зрительная работа происходит непрерывно или почти непрерывно в тече ние рабочего времени; при этом указания примечания 3 об увеличении освещенности не выполняются. При разрядах 2в, 3б,в, 5, 6 освещенность увеличивается вдвое, если в зоне рабочего места имеются элементы оборудования, прикосновение к которым сопряжено с повышенной опасностью травматизма; при этом увеличение освещенности свыше 50 лк не обязательно.
5. Одно общее освещение не допускается.
6. Под термином «деталь» понимается отдельная составная часть рассматриваемого объекта, которая должна быть различима при производстве работ (например, линия, царапина, пятно и т. п.).
7. На поверхностях столов.
8. На поверхности пола.

Таблица 37
Нормы освещенности наружного освещения

Может быть уменьшена вдвое при следующих условиях ограничения ослепленности: а) если светильники с рассеивателями из молочного стекла или с эмалированными отражателями имеют защитный угол не менее 10°; б) когда отношение расстояния между широко излучающими светильниками с зеркальными отражателями к высоте их подвеса менее 7; в) при отношении осевой силы света прожектора (в свечах) к квадрату высоты его установки над уровнем земли (в метрах) не более 100.

1. На поверхности земли.
2. На поверхности площадок и полов.
3. На горизонтальной плоскости или вертикальной (односторонней, перпендикулярной к линии ограды) на уровне земли.

Таблица 38

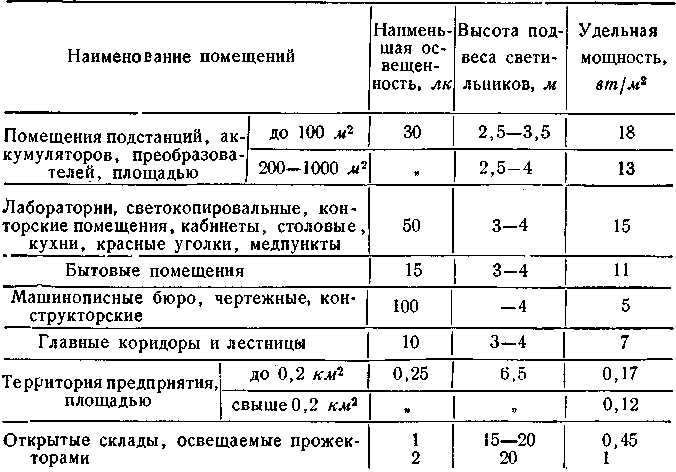

Показатели осветительных установок

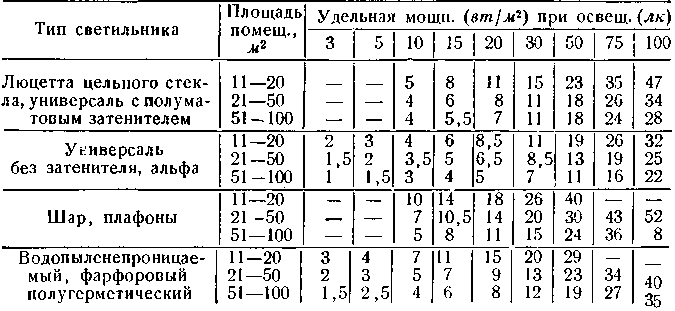

Таблица 39 Значение удельной мощности для помещений площадью 11—100 м 2 при светильниках 220 в и расстоянии от светильников до рабочих поверхностей 2,5—3,5 м1

1 Рябов М. С. Электричество, № 7,1949. При напряжении 127 в указанные значения удельной мощности снижаются на 10%.
смены, на каждом рабочем месте у обрабатываемого изделия, в конторах на столах, а в проездах и проходах на уровне пола. При измерении освещенности одновременно должно измеряться напряжение сети и при надобности приниматься решение по доведению освещенности до нормы. Результаты измерения освещенности записываются в журнал испытаний электроустановок.

Таблица 40
Мощность ламп для помещений площадью до 10 м² с одним светильником, подвешенным над рабочей поверхностью на высоте 3 м1

1 Л. 84. Двойные значения для бесспиральных ламп: первые значения для ламп 127 в, вторые — 220 в.

График включения и отключения освещения

Включение и отключение освещения необходимо производить руководствуясь графиком, составленным отделом главного энергетика и утвержденным дирекцией предприятия. График составляется в зависимости от выполнения (разряда освещенности) естественного освещения и характера производства. Однако число часов использования освещения не должно быть более: а) внутреннего рабочего 2200 час при двухсменной и 4100 час при трехсменной работе, аварийного —4800 час; б) наружного 3600 час при горении всю ночь, 2440 час—до 1 час ночи, 2070 час — до 24 час.
График составляется по неделям или декадам в следующем порядке: определяется время рассвета и наступления темноты в данной местности¹ (значительно отличающееся от времени восхода и захода солнца) для середины каждой недели или декады; по указанным данным составляется график включения и отключения наружного освещения, число часов горения которого не должно превышать приведенной выше величины; наблюдением в течение некоторого времени устанавливается разница между временем отключения освещения и рассвета, включения освещения и наступления темноты для различных типовых помещений предприятия, с учетом характера работ; принимая полученные разницы постоянными в течение года, их прибавлением к времени рассвета или вычитанием из времени наступления темноты получают графики отключения и включения внутреннего освещения в различных помещениях.
В первый же год эксплуатации график должен быть проверен на практике и уточнен. Для примера в таблице 41 приведен график включения и отключения освещения одного машиностроительного предприятия (географическая широта 55°).

¹ По данным метеорологической станции или аэропорта.

Таблица 41

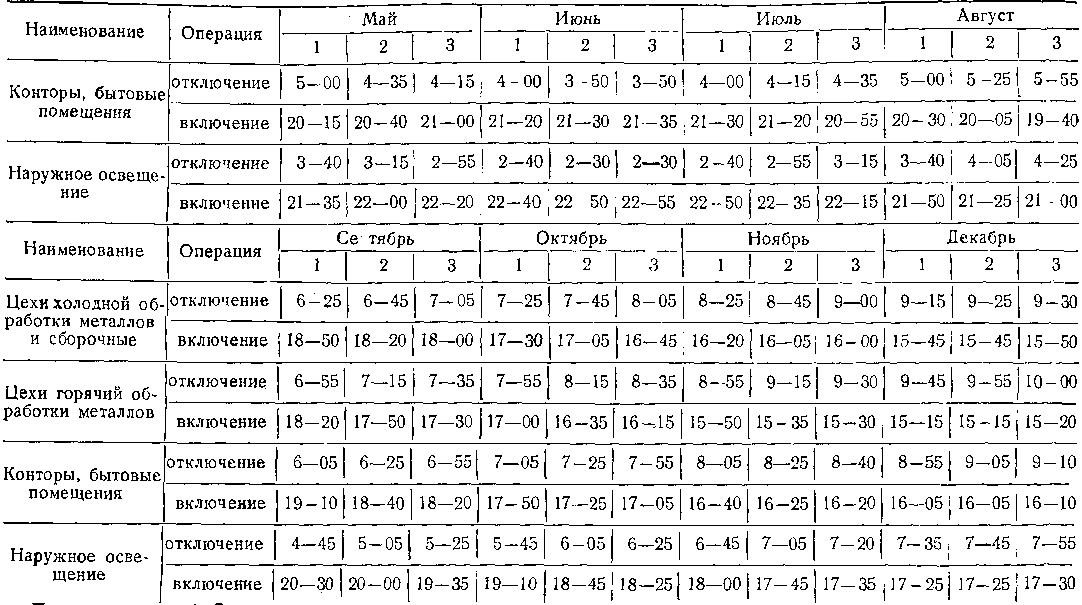

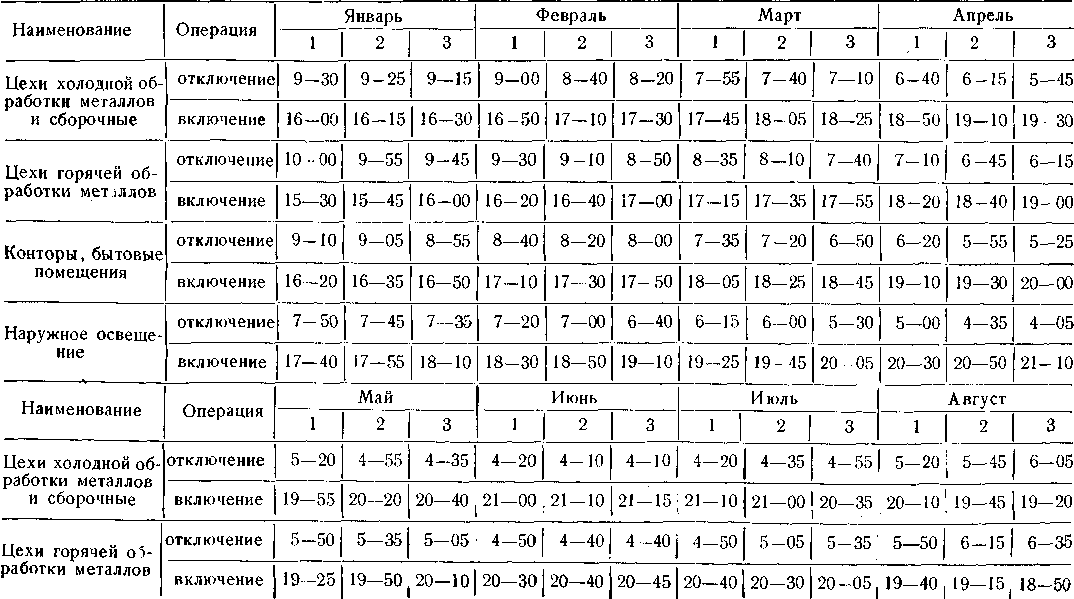

График включения и отключения освещения машиностроительного предприятия

Примечание: I. Отключение освещения цеховых проездов производится ранее, а включение позднее на 40 мин по сравнению с графиком для данного цеха.

1. В пасмурные дни разрешается отклонение от графика в пределах 30 мин.
2. Для особо затемненных помещений энергетиками цехов составляются местные графики, которые утверждаются ОГЭ.

Персоналу службы энергетика необходимо данное в графике время рассматривать как предельное, т. е. освещение должно включаться не ранее и отключаться не позднее указанного времени. В ясную погоду, а также в результате лучшего содержания остекления, вентиляции, окраски стен и перекрытий, число часов горения ламп должно сокращаться. В выходные дни и нерабочие смены следует оставлять только дежурное освещение. Время включения и отключения освещения записывается дежурным персоналом в сменный журнал.

Ручные переносные светильники

В помещениях с повышенной опасностью и особо опасных для питания ручных светильников применяется напряжение не выше 36 в, а при особо неблагоприятных условиях (теснота, неудобное положение работающего, соприкосновение с большими заземленными металлическими поверхностями и т. п.) — не выше 12 в.
Трансформаторы для питания ручных светильников должны: иметь раздельные обмотки, надежное заземление одного из выводов вторичной обмотки и корпуса до подключения к сети (заземляющий провод присоединяется к корпусу и сети заземления посредством винтовых зажимов; присоединение скруткой не допускается), резьбовые зажимы для подключения к сети и штепсельные розетки для подключения светильников (розетки и вилки должны отличаться от таковых на напряжение 120 в и выше, во избежание ошибочного включения, и не должны допускать включения только одного полюса двухполюсной вилки); не вноситься в металлические резервуары, шкафы, станины и корпуса оборудования, а устанавливаться снаружи их; присоединяться к сети только электромонтерами.
Ручные светильники должны: иметь рукоятку и корпус из влагостойкого, механически прочного материала; глубоко утопленный в корпусе патрон; надежную защиту лампы от механических повреждений.
Трансформаторы присоединяются к сети, а светильники к трансформаторам посредством гибких проводов в общей оплетке или шланге. Для присоединения трансформатора применяется провод длиной не более 1,5 м, со штепсельной вилкой на конце. Изоляция проводов и трансформаторов проверяется не реже 1 раза в месяц; результаты проверки записываются в журнал испытаний оборудования.
