Комплектные трансформаторные подстанции наружной установки серии КТПН66. Подстанции КТПН66 рассчитаны для присоединения к воздушным или кабельным сетям напряжением 6 и 10 кВ; низшее напряжение — 380/220 в. При воздушном вводе возможно только тупиковое присоединение, при кабельном — тупиковое и транзитное. Вес подстанции около 2 т (табл. 142).
Подстанции поставляются без силовых трансформаторов.
Комплектные трансформаторные подстанции типа КТПН-1 и КТПН-2 применяются для концевого присоединения к кабельным сетям для электроснабжения промышленных предприятий и жилых массивов. Первичное напряжение 6—10 кВ, вторичное 380—220 в (табл. 143).
Подстанции изготавливаются заводами Укрглавэлектрэмонтажа.
Комплектные трансформаторные подстанции наружной установки типа КТП и КТПА 30—160 а применяются для электрификации сельского хозяйства и электроснабжения промышленных и коммунальных объектов (табл. 144).
Вторичное напряжение трансформаторов — 0,4 кВ, соединение обмоток — звезда, звезда с нулем — 0.
КТП изготавливаются Минским электротехническим заводом.

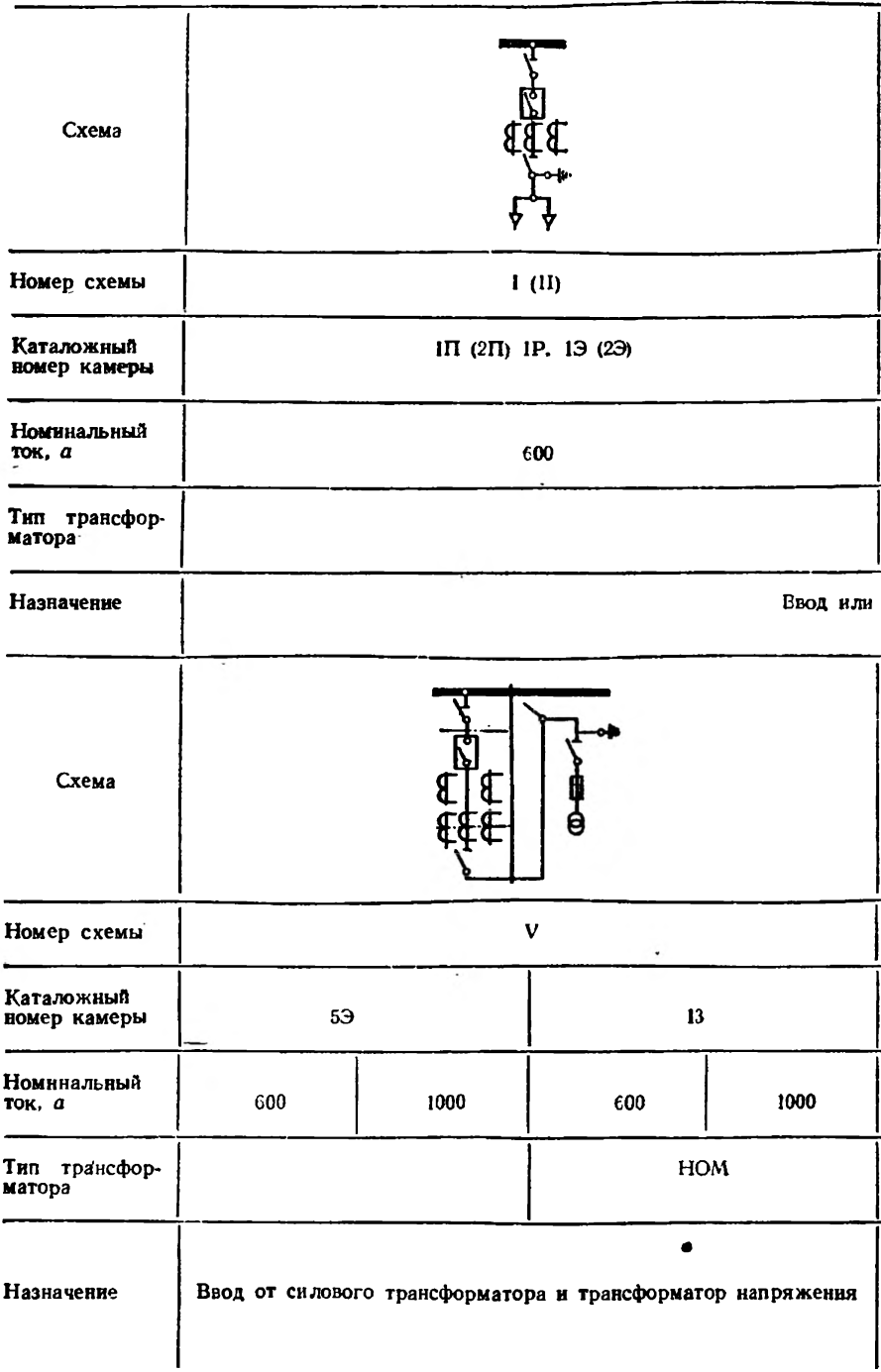

Таблица 139. Камеры распределительных устройств серии КСО-260. Схемы первичной коммутации элементов распределительных устройств, собираемых из камер КСО-266.

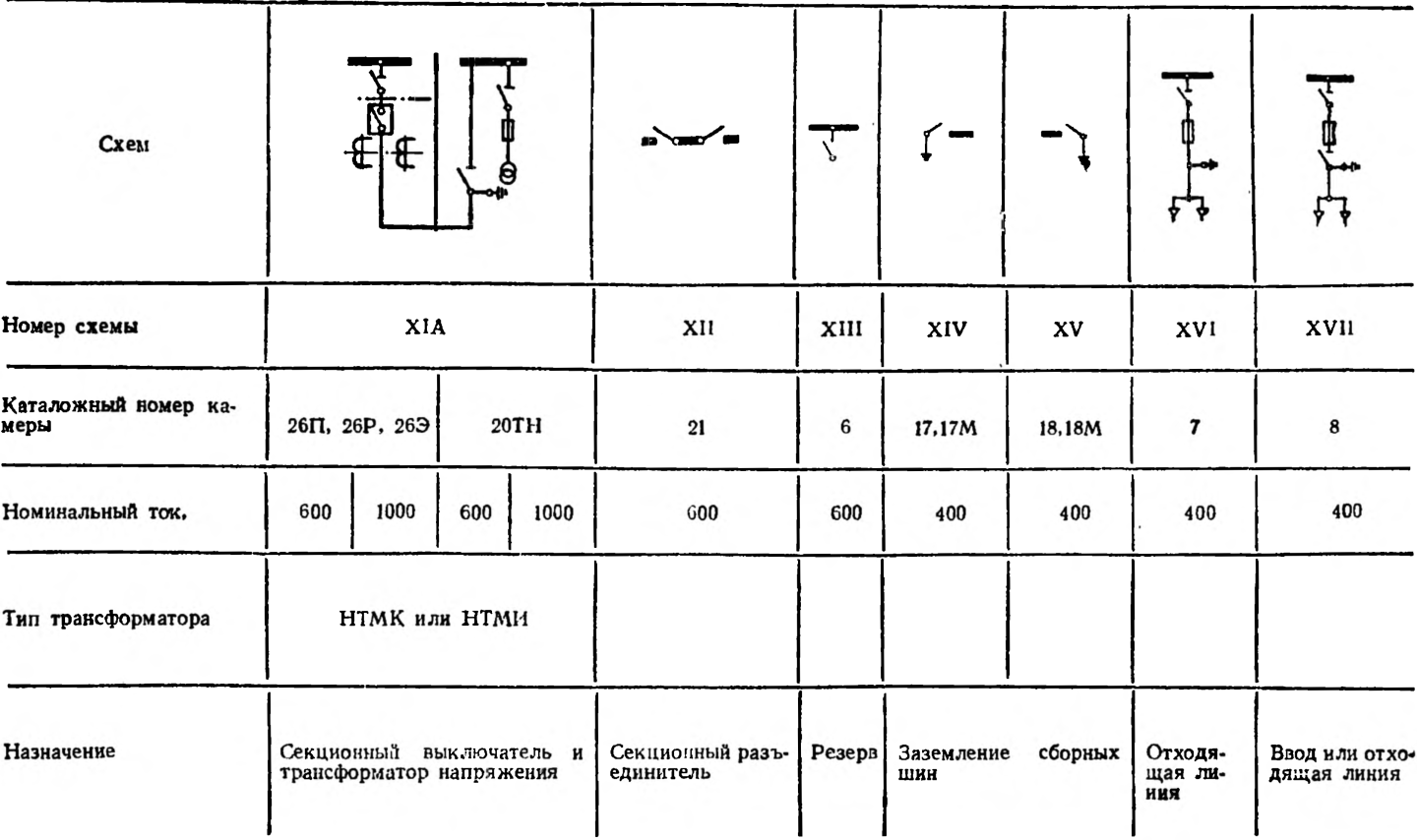

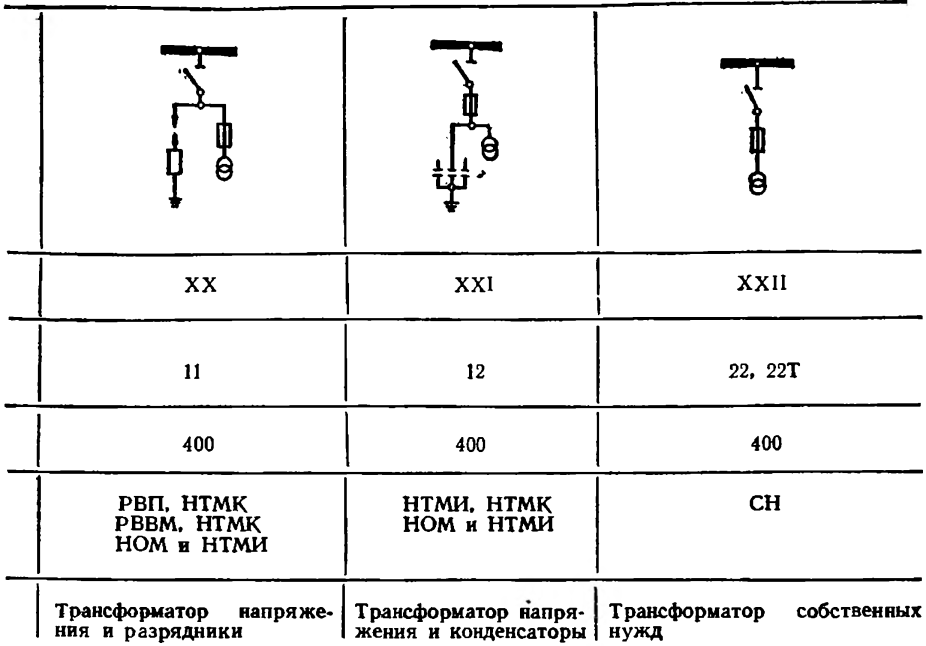

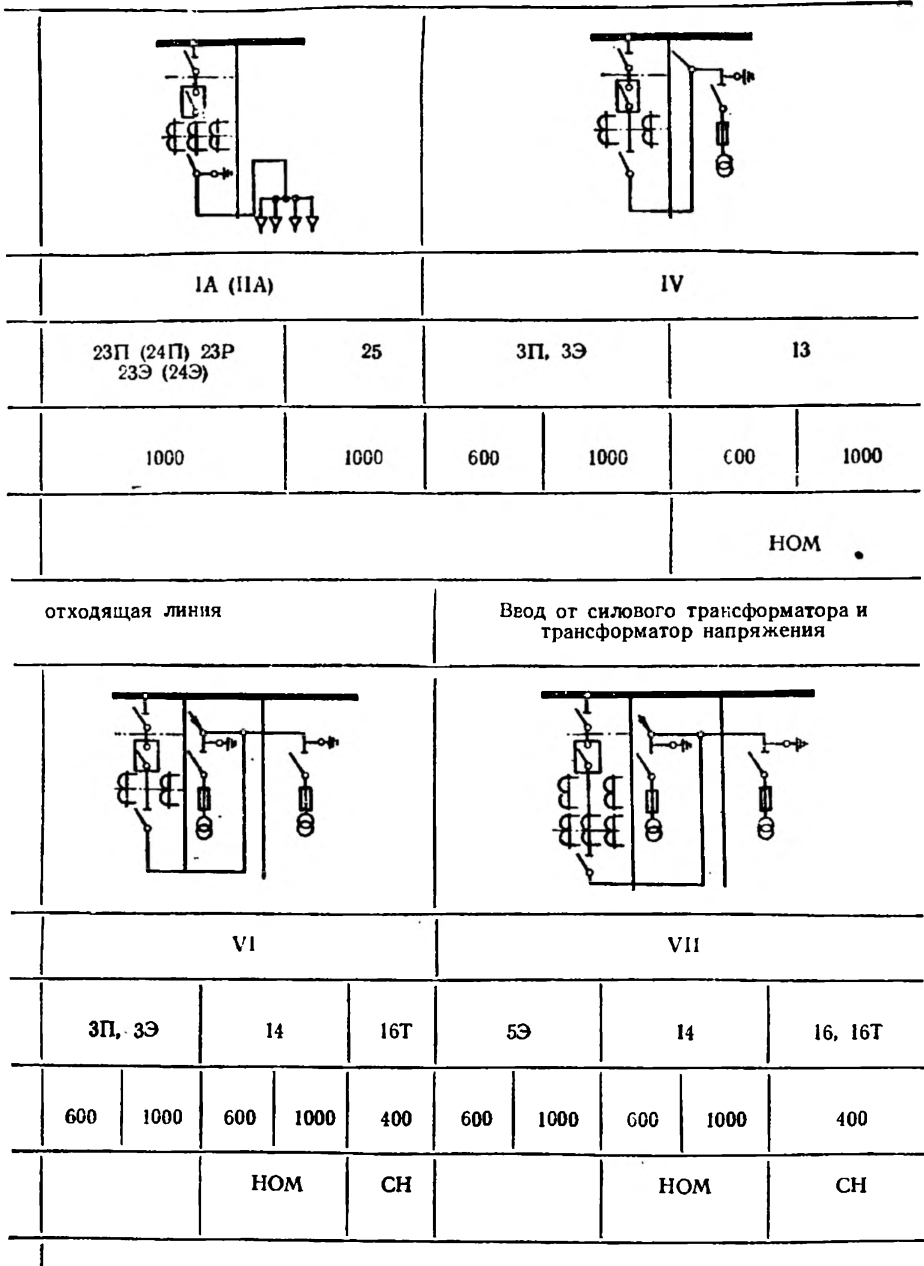

Продолжение табл. 139

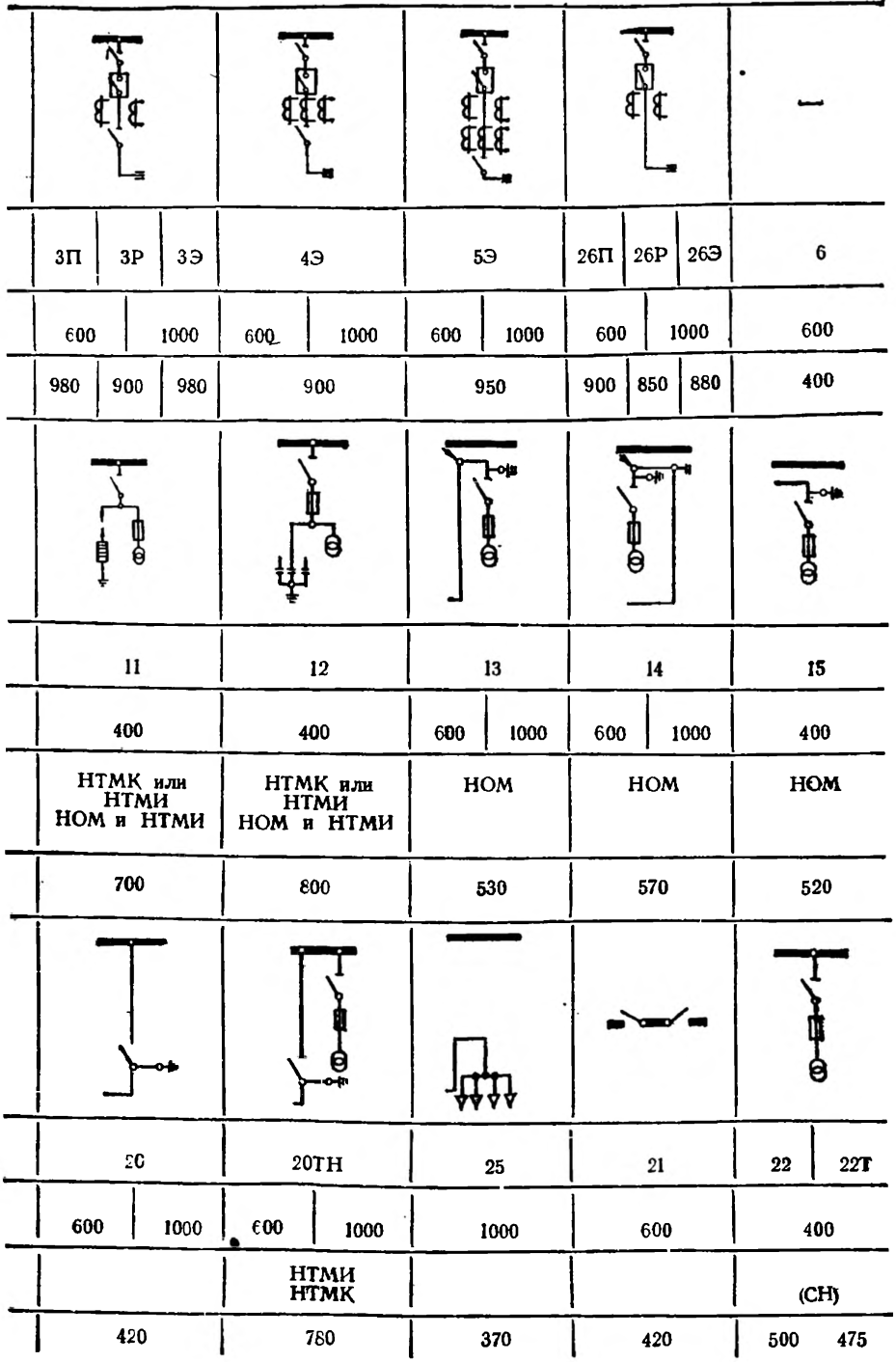

Таблица 140. Схемы коммутации камер КСО-266
Ввод от силового трансформатора, трансформатора напряжения и трансформатора собственных нужд
ПРИМЕЧАНИЕ Индексы «П», «Р» и «Э» в каталожном номере камеры указывают на вид привода:
«П» — пружинный (ПΠ — 67, ПП — 61);
«Р» — ручной (ПРБА);
«Э» — соленоидный (ПЭ — 11).

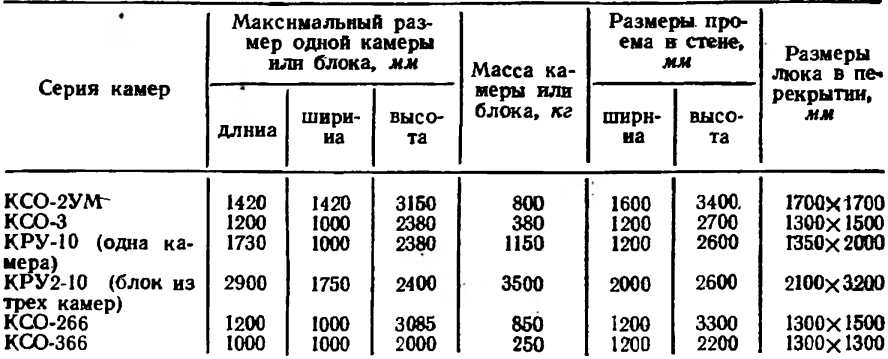

Таблица 141. Размеры проемов в стенах и перекрытиях для транспортировки комплектных распределительных устройств [1]
Комплектные трансформаторные подстанции внутренней и наружной установок типа КТП и КТПН на 6—10/0,4 кВ Хмельницкого завода трансформаторных подстанций применяются для электроснабжения промышленных объектов. КТП внутренней установки — защищенного, наружной — брызгозащищенного исполнения.
* В камерах 17М и 18М дополнительно установлены привод к разъединителю, установленному на шинном мосту.
КТП состоит из вводного устройства 6 или 10 кВ, силового трансформатора и распределительного устройства 0,4 кВ. КТП и КТПН могут быть однотрансформаторными левого и правого исполнения и двухтрансформаторными. На двухтрансформаторных подстанциях предусмотрен автоматический и ручной вводы резерва (АВР).
Распределительное устройство 0,4 кВ состоит из ряда металлических шкафов с вмонтированной аппаратурой, ошиновкой и проводами.
Для этих КТП и КТПН применяются трансформаторы фланцевого исполнения типа ТМФ и ТМЗ на 630 и 1000 кВА. Вводное устройство высокого напряжения типа ВВ-1 представляет собой металлический шкаф, укрепленный на баке силового трансформатора. Вводное устройство ВВ-2 — закрытый шкаф с встроенным в него выключателем нагрузки ВНП-17 и предохранителями ПК.
Силовой трансформатор ТМЗ имеет естественное масляное охлаждение и герметический бак с азотной подушкой. Регулируют напряжение при отключенном от сети трансформаторе.
Трансформаторы снабжаются электроконтактным мановакуумметром для контроля внутреннего давления. Для защиты трансформатора при повышении давления внутри бака в результате бурного газообразования, вызванного внутренними повреждениями, служит реле давления.
Трансформаторы снабжаются термосигнализаторами для измерения температуры верхних слоев масла, уровень которого в баке контролируется маслоуказателем.
Таблица 142. Номенклатура подстанций, мощность и тип устанавливаемых в них трансформаторов [1]

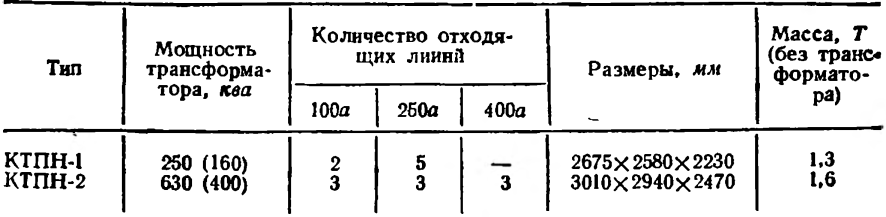

Таблица 143. Техническая характеристика подстанций типа КТПН-1 и КТПН-2 [19]

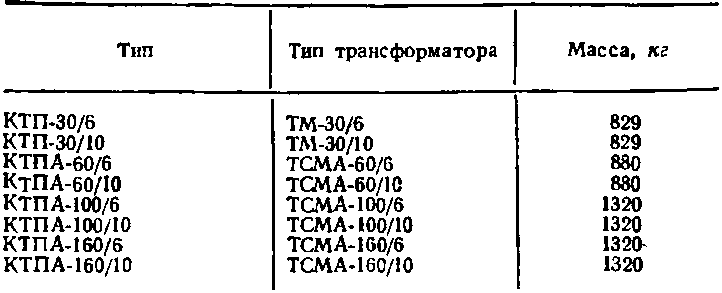

Таблица 144. Технические данные подстанций типа КТП и КТПА 30—160 а [19]
Примечание. Габаритные размеры; высота КТП — 2720 мм, ширина — 1300 мм, глубина — 1180 мм.
