МОНТАЖ СОЕДИНИТЕЛЬНЫХ И КОНЦЕВЫХ МУФТ (табл. 73—77)
Таблица 73. Выбор типа соединительных муфт для кабелей с бумажной изоляцией (СНиП ΙΙΙ-Η.6—67, табл.7-5] [9]

Примечание. Муфта СтП предназначена для соединения кабеля с обедненно пропитанной изоляцией типа ОСБВ о кабелями типов СБ, АБ и ААБ.

Таблица 74. Выбор типа стопорных муфт [9]

Таблица 75. Выбор типа концевых муфт наружной установки для кабелей с бумажной изоляцией

Таблица 76. Выбор муфт и заделок для кабелей с пластмассовой изоляцией [9]

Таблица 77. Выбор типа концевых заделок внутренней установки для кабелей

МОНТАЖ ЗАДЕЛОК И МУФТ НА КАБЕЛЯХ С БУМАЖНОЙ ИЗОЛЯЦИЕЙ НА 1; 6 И 10 кВ

Общие указания по монтажу муфт

Место монтажа муфт должно быть защищено от попадания влаги и пыли, для чего на открытом воздухе и в помещении с наличием брызг, капели и пыли следует устанавливать палатку размером для муфт до 10 кВ — 2,5 X 1,5 м, а для муфт на напряжение 20—35 кВ — одна палатка для установки над котлованом длиной 5 м и одна для вспомогательных работ длиной 2,5—3 м. Вход в палатку должен быть с подветренной стороны.
Для монтажа муфт кабелей, проложенных в земле, должен быть подготовлен котлован размером 2,5 X 1,5 м для муфт напряжением до 10 кВ и 4 X 2 для муфт 20—35 кВ. Глубина котлована определяется отметкой залегания кабеля в траншее. Непосредственно под муфтой выполняется приямок размерами 0,4 X 0,7, глубиной 0,3—0,4 м.

Таблица 78. Комплекты бумажных роликов, рулонов и бобин хлопчатобумажной пряжи для кабельных муфт [22]

Примечание. Комплект состоит из двух банок с одинаковым содержанием роликов, рулонов и бобин.

Процесс монтажа муфты или заделки после снятия оболочки кабеля должен вестись непрерывно до окончания его и герметизации кабеля.
При разогревании заливочной массы ее следует периодически перемешивать чистой сухой подогретой ложкой; закипевшая и подгоревшая масса для заливки муфты непригодна. Наличие пены или потрескивания при разогревании массы является признаком наличия в ней влаги.
Перед заливкой массы муфта или заделка обязательно должна быть прогрета до температуры 50—60° С. При первом заполнении покрывают массой всю поверхность разделки кабеля в муфте, после окончания заметной усадки массы производится второе заполнение до верха муфты, а затем окончательная доливка.
Маслоканифольная масса заливается в одно из отверстий муфты до тех пор, пока в массе, вытекающей из другого отверстия, не прекратится выделение пены; по мере усадки и охлаждения муфта доливается.
Банка с комплектом роликов (табл. 78) на месте монтажа перед употреблением должна быть открыта и разогрета до температуры 70—80° С. Разогретые ролики и рулоны перед употреблением должны быть проверены на отсутствие влаги, для чего конец бумажной ленты погружается в разогретый до температуры 150° С парафин, при этом не должно наблюдаться потрескивания и выделения пены. Ролики, бобины и рулоны достаются из банки проволочным крючком; доставать их руками не разрешается.
Поверхность изолируемых жил в процессе подмотки роликами периодически прошпаривается разогретой до температуры 120—130° С массой МП-1.

Разделка конца кабеля

После подготовки к монтажу кабельных муфт и испытания изоляции кабеля и бумажных лент на отсутствие влаги производится разделка кабеля (рис. 30). Проверка бумажных лент на отсутствие влаги при помощи зажженной спички не допускается.

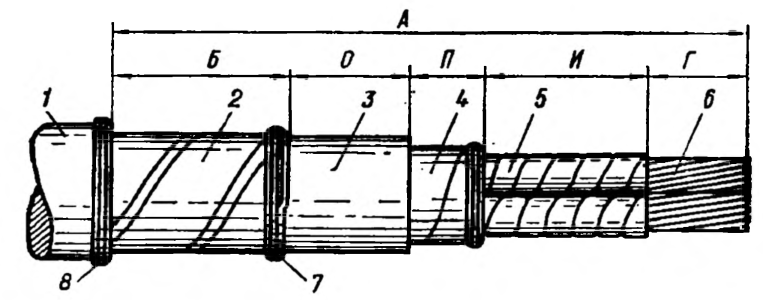

Рис. 30. Разделка конца трехжильного кабеля с поясной изоляцией:
1 — наружный покров; 2 — броня; 3 — свинцовая или алюминиевая оболочка; 4 — поясная изоляция; 5 — изоляция жил; 6 — жила кабеля; 7, 8 — проволочные бандажи.

Конец кабеля тщательно распрямляют на длине 1,5 м и на расстоянии А от конца кабеля поверх джутового покрова накладывают бандаж из 2—3 витков стальной оцинкованной проволоки. Затем разматывают джутовый покров с конца кабеля до бандажа, но не срезают его, оставляя для последующего наложения на ступень брони после окончания монтажа муфты в качестве противокоррозийной защиты.
На расстоянии 50—70 мм от первого бандажа на броню кабеля накладывают второй бандаж; по кромке этого бандажа со стороны торца кабеля надрезают бронерезкой верхнюю и нижнюю ленты брони, удаляют броню и подушку под броней от второго бандажа до конца кабеля. Оболочку кабеля тщательно очищают тряпкой, смоченной в бензине.
Длина участка свинцовой или алюминиевой оболочки кабеля 0 составляет около 120 мм для возможности припайки провода заземления к оболочке и броне вне соединительной муфты.
На расстоянии 0 от среза брони выполняется кольцевой надрез и на расстоянии П от первого кольцевого надреза выполняют второй. Расстояние между кольцевыми надрезами составляет 20 мм при напряжении кабеля до 1 кВ и 25 мм при 6 и 10 кВ. От второго кольцевого надреза до конца кабеля делается два продольных надреза на расстоянии 10 мм и снимается полоска оболочки между надрезами, а затем удаляется оболочка до второго кольцевого надреза. После этого .полупроводящую бумагу над поясной изоляцией обрывают так, чтобы у обреза оболочки кабеля осталась ступень длиной 5 мм. При отсутствии под свинцовой оболочкой полупроводящих лент оболочку отгибают с помощью разбортовки. Затем снимают поясную изоляцию до конца жил, на край ее накладывают бандаж из суровых ниток; жилы разводят и выгибают с помощью шаблона до положения, которое жилы будут занимать в муфте, при этом на жилах временно оставляют расцветочные ленты для предохранения изоляции от загрязнения во время монтажа.
Радиус изгиба жил должен быть не менее 10-кратного размера высоты сектора или диаметра жилы.
