Справочник электромонтажника - Концевые заделки наружной установки

Однофазные и трехфазные муфты для кабелей с бумажной изоляцией типа КМ.

Мачтовые муфты для кабелей 1; 6 и 10 кВ типа КМ применяются для присоединения кабельных линий и устанавливаются на опорах воздушных линий. Тип муфты, ее основные размеры в зависимости от напряжения и сечения кабеля приведены в табл. 107.

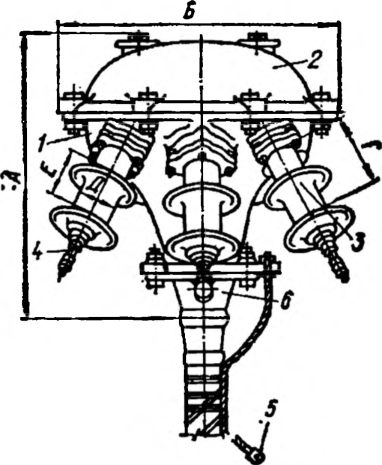

Рис. 54. Мачтовая муфта дли трехжильных кабелей на напряжение до 1 кВ:
1 — корпус муфты; 2 — крышка; 3 — изолятор; 4 — контактный стержень; 5 - наконечник провода заземления; 6 - конус.

Таблица 107. Размеры мачтовых муфт [9]

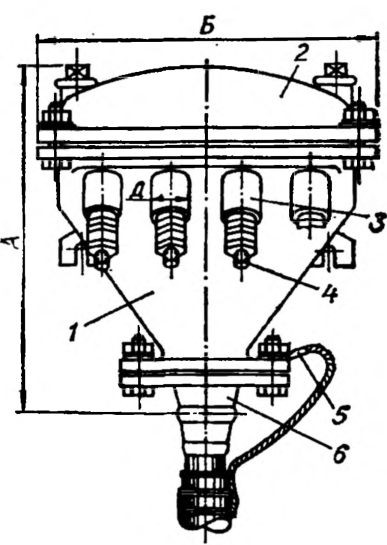

Рис. 55. Мачтовая муфта для четырехжильных кабелей на напряжение до 1 кВ: 1 — корпус муфты; 2 — крышка; 3 — изолятор; 4 — контактный стержень; 5 — наконечник провода заземления; 6 - конус.

Рис. 56. Мачтовая муфта для кабелей на напряжение 6 и 10 кВ:

1 — корпус муфты; 2 — крышка; 3 — изолятор; 4 — контактный стержень; 5 — наконечник провода заземления; 6- конус.

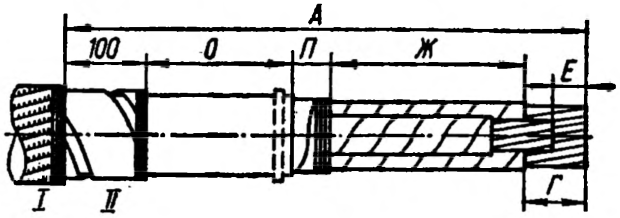

Разделка конца кабеля производится с соблюдением общих указаний. Размеры разделки даны в табл. 108.

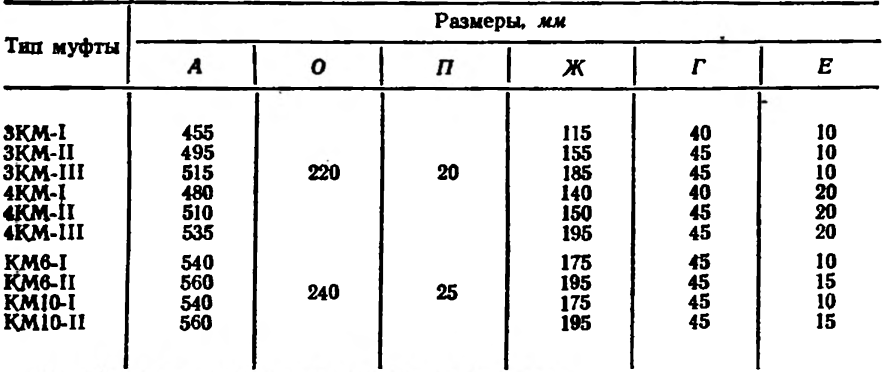

Таблица 108. Размеры разделки кабеля для монтажа мачтовых муфт [9]

Примечание. Размеры А, Ж приведены для крайних жил.

Монтаж мачтовой муфты можно вести в горизонтальном положении, стоя на земле, с последующим подъемом смонтированной муфты на опорную конструкцию или непосредственно на опорной конструкции. На конец кабеля перед его разделкой надевается латунный конус с припаянной к нему манжетой и сдвигается вниз по оболочке кабеля.
Корпус муфты надевается на разделанный конец кабеля, для чего жилы кабеля сводят вместе. Наконечники присоединяют к контактным стержням, начиная со средней (короткой) жилы кабеля.
Конус с припаянной к нему манжетой присоединяют к корпусу муфты, равномерно затягивая болты, чтобы не было перекосов.
Разделка кабеля прошпаривается разогретой до температуры 130° С массой МП-1 до тех пор, пока в массе, вытекающей из муфты, не прекратится выделение пены.
Края свинцовой манжеты обколачиваются легкими ударами деревянного молотка до полного соприкосновения по всей окружности с оболочкой кабеля и припаиваются припоем ПОС-30.
Место пайки алюминиевой оболочки облуживается сначала припоем марки А, а затем припоем ПОС-30.
Крышка муфты надевается на корпус (предварительно уложив прокладки) и затягивается равномерно болтами. Муфта заливается массой МБ-70 или МБМ в зависимости от климатических условий района, в котором она монтируется. После окончательной заливки отверстия в крышке закрываются пробками.
При подъеме смонтированной на уровне земли муфты и закрепления ее на опорной конструкции следует принять меры предосторожности для предотвращения изломов в месте пайки.

Материалы для монтажа мачтовой муфты типа КМ приведены в табл. 100.

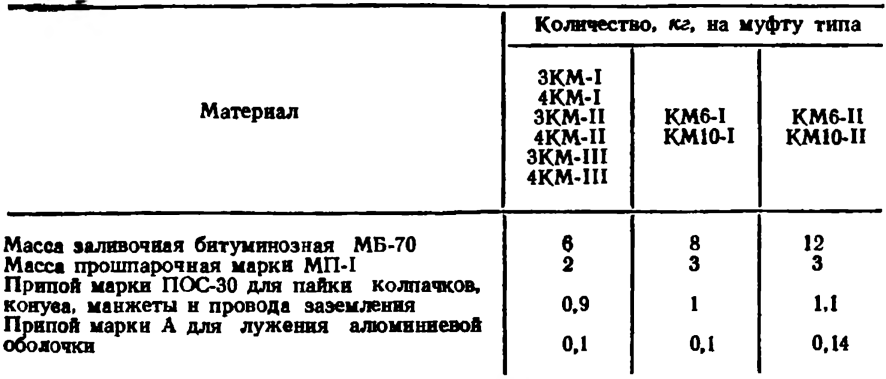

Таблица 109. Материалы для монтажа мачтовой муфты типа КМ [9]

А также: стеарин технический — 50 г; жир паяльный — 60 г; парафин для проверки на влажность — 100 г; проволока стальная оцинкованная диаметром 1,4 мм — 100—200 а; ветошь обтирочная — 500 а и провод медный гибкий луженный для заземления.

Муфты для кабелей 6 и 10 кВ типа КН

Концевые металлические трехфазные муфты с вертикальными выводами типа КН применяются для оконцевания кабелей с бумажной изоляцией 6 и 10 кВ в наружных установках.

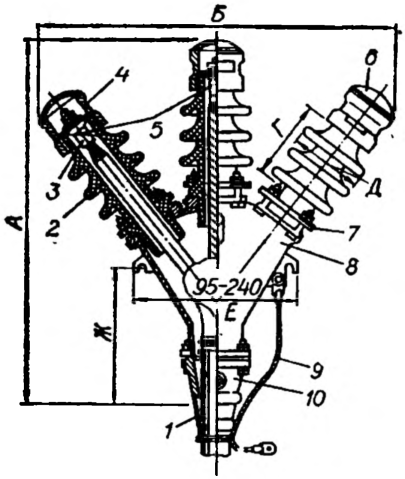

Рис. 57. Концевая трехфазная муфта наружной установки типа КН с вертикальными выводами для кабелей на напряжение 6 и 10 кВ:
1 — свинцовая манжета; 2 — изолятор; 3 — наконечник; 4 — контактная головка; 5 — уровень заливочной массы; 6 — медный колпачок; 7 — латунное или алюминиевое полукольцо; 8 — корпус; 9 — заземляющий проводник; 10 — конус.

Муфта типа КН состоит из чугунного или алюминиевого корпуса, к верхним фланцам которого прикрепляются фарфоровые изоляторы, а нижний фланец корпуса присоединяется к латунному конусу с напаянной на него свинцовой манжетой. Жилы кабеля с напаянными на них наконечниками присоединяются к контактным площадкам, расположенным внутри головок изоляторов, имеющих снаружи контактные пластины для присоединения к шинам. Конструкция муфты и размеры представлены на рис. 57 и табл. 110.
Таблица 110. Размеры концевых трехфазных муфт [9] (рис. 57)

Концевые однофазные муфты типа КНО применяются для оконцевания в наружных установках одножильных кабелей с бумажной изоляцией и трехжильных кабелей с отдельными металлическими оболочками на жилах на напряжения 6 и 10 кВ.
