Разделительные уплотнения, применяемые во взрывоопасных помещениях и выполненные в фитингах типа ФПЗ или коробках из стандартных водогазопроводных частей для труб диаметром более 50 мм (при отсутствии ФПЗ), должны быть установлены на трубах в непосредственной близости, но не далее 200 мм от места их выхода в помещение: в местах перехода трубных проводок из взрывоопасных помещений высших классов во взрывоопасные помещения низших классов (из В-l в В-lа) в помещениях высшего класса (В-l);
в местах перехода трубных проводок из одних взрывоопасных помещений в другие, содержащие взрывоопасные смеси других категорий или групп,— в помещения, имеющие взрывоопасную смесь более высокой категории и группы;
в местах перехода трубопроводов из взрывоопасных помещений классов В-l, В-la, В-ll и В-llа в невзрывоопасные или наружу — со стороны взрывоопасного помещения или снаружи;
в помещениях классов В-1, B-la, Β-ΙΙ и В-llа — при вводе трубопроводов во вводные устройства электрических машин, аппаратов, коробок с наборными зажимами, если вводные устройства не имеют специальных сальниковых уплотнений или арматуры, заливаемой кабельной массой.
При вводе проводов и кабелей в аппараты, присоединительные зажимы и контакты которых залиты маслом, установка разделительных уплотнений не требуется.

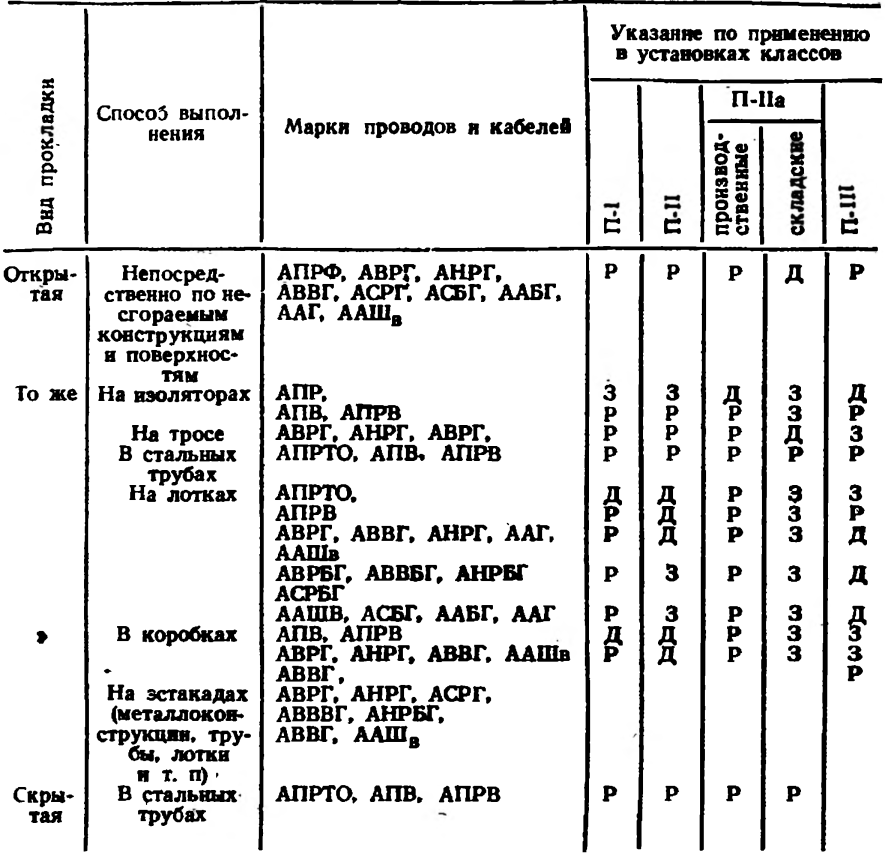

Таблица 41. Область применения проводов и кабелей в пожароопасных помещениях [7]
Примечание. Р — разрешается, Д — допускается, З — запрещается.
Установка каких-либо соединительных частей на участке трубопровода между разделительным уплотнением и местом выхода трубы из пола, стены и т. д. во взрывоопасное помещение не допускается.
Проходы кабелей через стены, перегородки и перекрытия следует выполнять через заделанные в них отрезки стальных труб или трубные
диафрагмы с уплотнением их концов трубными сальниками типа У56-У62.
При этом сальники устанавливаются:
в помещениях класса Β-I — по обе стороны прохода (рис. 23);
в помещениях классов Β-Ia и В-II при переходе кабеля в смежные помещения — только со стороны взрывоопасного помещения более высокого класса, а при одинаковых классах — со стороны помещения, содержащего взрывоопасные смеси более высокой категории и группы;
при переходе кабеля из взрывоопасного помещения классов В-Iа и Β-ΙΙ в невзрывоопасное или наружу — во взрывоопасном помещении. В помещениях классов В-Iа, В-IIа и В-Iб проходы кабелей могут быть выполнены через отрезки труб с уплотнением волокнистым заполнителем (рис. 24).

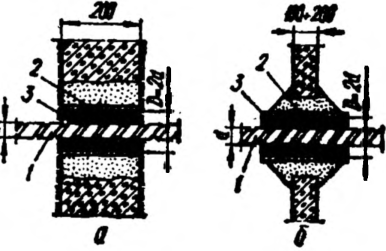

Рис. 24. Проходы кабелей с уплотнением волокнистым заполнителем:

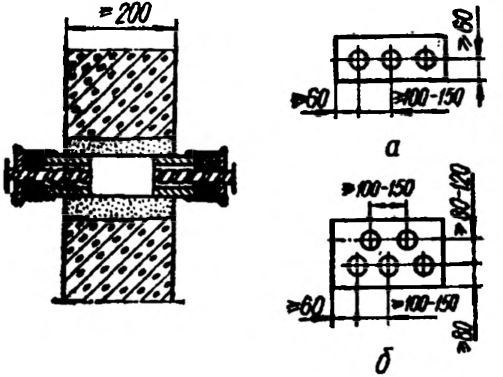

Рис. 23. Проходы кабелей с сальниковым уплотнением: а — расположение однорядного прохода; б — двухрядного.
а — при толщине стены 200 мм; б — при толщине стены 100— 200 мм; 1 — кабель; 2 — отрезок трубы; 3 — уплотнение волокнистым заполнителем или уплотнительным составом УС-65.
Группу кабелей (до 5 шт.) сквозь стены взрывоопасных помещений проводят через стальные плиты, к которым приварены сплошным швом по окружности патрубки с трубными сальниками на концах. Переходы кабелей более 5 шт. сквозь стены рекомендуется выполнять в стальных коробах. Они должны устанавливаться в проемах стен только горизонтально, причем неразъемные короба заделываются кирпичной кладкой на цементном растворе с последующей затиркой, а разъемные короба крепятся на стене сквозными стяжными шпильками.
Короба после прокладки в них кабелей следует засыпать песком с фракцией не более 0,7 мм.
Для уплотнения фитингов типа ФПЗ должен применяться только состав УС-65. Разделительное уплотнение, заполненное составом УС-65, может быть испытано давлением воздуха сразу же после окончания монтажа.
