В строительстве различают следующие виды технологических карт: типовые технологические карты, не привязанные ни к строящемуся объекту, ни к местным условиям строительства, такие карты издаются в виде сборников; типовые технологические карты, которые привязаны к возводимому зданию или сооружению (например, к какому-либо типу компрессорной), но не привязаны к местным условиям, такие карты издаются в виде отдельных сборников или входят в состав ППР; рабочие технологические карты, привязанные как к строящемуся зданию или сооружению, так и к местным условиям строительства, на строительство ПС эти карты должны поступать вместе с ППР.
Типовые технологические карты разрабатываются с целью обеспечения строительства типовых и многократно повторяющихся зданий, сооружений и их частей, а также зданий и сооружений с применением унифицированных габаритных схем и типовых сборных конструкций рациональными решениями по организации и технологии строительного производства, способствующими повышению производительности труда, улучшению качества и снижению себестоимости строительно-монтажных работ.
Типовые технологические карты разрабатываются на строительные процессы, результатом которых являются законченные конструктивные элементы, а также части здания, сооружения.
В зависимости от способов организации и технологии производства работ, применяемых средств механизации, объемно-планировочных и конструктивных решений возводимых зданий и сооружений, природно-климатических, геологических, гидрогеологических и других особенностей района строительства для одного и того же строительного процесса может быть составлено несколько вариантов карты с различными технико-экономическими показателями.
Типовые технологические карты предназначаются в основном для применения организациями, разрабатывающими ППР на строительство новых или реконструкцию и расширение существующих ПС. При необходимости привязки типовой технологической карты к конкретным объектам и условиям строительства производится уточнение объемов работ, средств механизации, потребности в трудовых и материально-технических ресурсах, а также графической схемы организации строительного процесса соответственно фактическим размерам здания или сооружения.
Рабочие технологические карты разрабатываются в составе ППР на сложные работы и работы, выполняемые новыми методами, если на них не Выполнены типовые технологические карты.

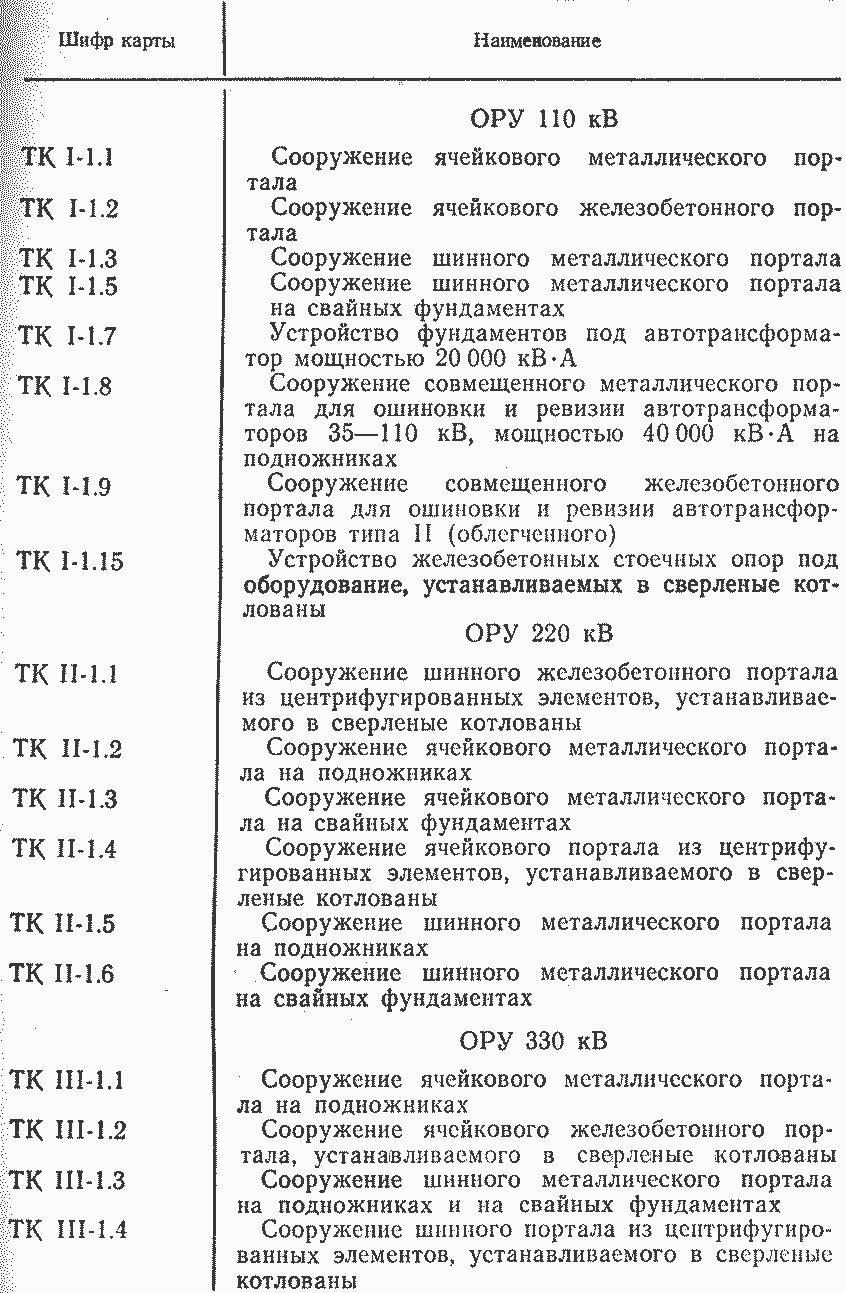

Таблица 5.5. Перечень типовых технологических карт для строительства подстанций, разработанных институтом "Оргэнергострой" (по состоянию на 1 января 1981 г.)
Продолжение табл. 5.5
По содержанию технологические карты включают следующие разделы: область применения (дается краткая характеристика условий и особенностей производства работ); технико-экономические показатели строительного производства (трудоемкость, выработка на одного рабочего в смену, затраты машино-смен и энергоресурсов); организация и технология строительного процесса (схема организации работ и рабочих мест с указанием фронта работ, границ захваток и делянок, перемещений машин и бригад рабочих; основные указания о последовательности и методах производства работ; специальные требования по технике безопасности); организация и методы труда рабочих (график выполнения работ); материально-технические ресурсы (основные материалы, строительные детали и конструкции, машины, оборудование, механизированный инструмент, приспособления и др.).
В табл. 5.5 дан перечень типовых технологических карт для строительства ПС, разработанных институтом «Оргэнергострой» (по состоянию на 1 января 1981 г.).
