МЕТАЛЛЫ И МЕТАЛЛИЧЕСКИЕ ИЗДЕЛИЯ.

Таблица 4.8. Марки сталей и сортамент стержневой арматуры


Класс арматурной стали         Сортамент (диаметр), мм                          Марка стали

Α-Ι

6—40

Ст. 3

А-ΙΙ

10—40

ВМСт5пс; ВКСт5пс;





ВМСт5сп; ВКСт5сп



40—90

18Г2С



10—32/40

10ГТ

А-III

6—40

25Г2С; 35ГС



6—9

18Г2С

A-IV

10—32

20ХГ2Ц



10—18

20ХГСТ



10—18

80С

A-V

10—18

23Х2Г2Ц

Углеродистая сталь, применяемая в строительстве, по степени раскисления делится на кипящую (КП), полуспокойную (ПС) и спокойную (СП). В зависимости от свойств стали подразделяются на три группы А, Б, В: А — с требованиями к механическим свойствам; Б — с требованиями по химическому составу; В — к механическим свойствам и дополнительным требованиям по химическому составу.
Арматурная сталь в зависимости от механических свойств подразделяется на пять классов: А-Ι, А-ΙΙ, А-ΙΙΙ, A-IV, А-V. Стержни арматурной стали класса А-Ι изготавливаются круглыми гладкими, стержни классов А-ΙΙ, А-ΙΙΙ, A-IV и A-V — периодического профиля.
Стержни диаметром менее 10 мм поставляются в мотках, а диаметром 10 мм и более — в прутках длиной 6—12 м( исключение составляет сталь A-IV и A-V, поставляемая в прутках), сортамент их приведен в табл. 4.8.

Замена марок и диаметров арматурной стали.

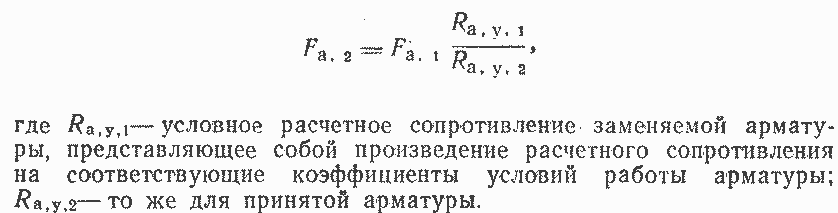

При отсутствии на стройплощадке арматурной стали, предусмотренной проектом, и необходимости замены одного вида арматуры поперечного сечения Fa.1 другим, поперечного сечения Fa.2, имеющимся в наличии, значение Fa.2 определяется по формуле

Условные сопротивления арматуры зависят от ее вида, диаметров стержней, марки бетона и условий работы арматуры и приведены в СНиП.
Замена сечений арматуры должна производиться квалифицированными инженерно-техническими работниками и утверждаться техническими руководителями строительной или проектной организации.

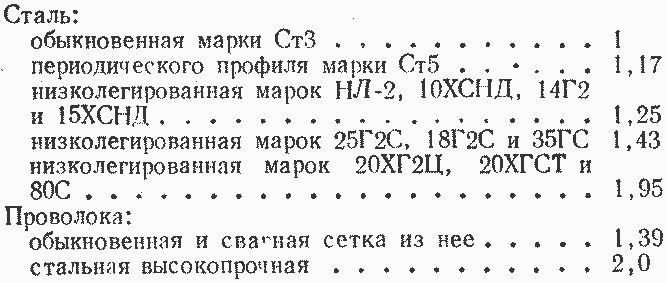

Коэффициенты приведения качественных сталей к стали марки Ст3:

Сортамент стержневой арматуры и других видов стального проката приведен в табл. 4.9—4.14.

Таблица 4.9. Сортамент стержней арматуры


Диаметр, мм

Площадь поперечного сечения, см2

Масса
1 м, кг

Диаметр, мм

Площадь поперечного сечения, см2

Масса
1 м, кг

3

0,071

0,055

22

3,8

2,38

4

0,126

0,098

25

4,91

3,85

5

0,196

0,154

28

6,16

4,83

6

0,283

0 222

32

8,04

6,31

7

0,385

0,302

36

10,18

7,99

8

0,503

0,395

40

12,57

9,87

9

0,636

0,499

45

15,9

12,48

10

0,785

0,617

50

19,63

15,41

12

1,131

0,888

55

23,76

18,65

14

1,54

1,21

60

28,77

22,19

16

2,01

1,58

70

38,48

30,21

18

2,54

2,00

80

60,27

33,43

20

3,14

2,47

90

63,62

49,94

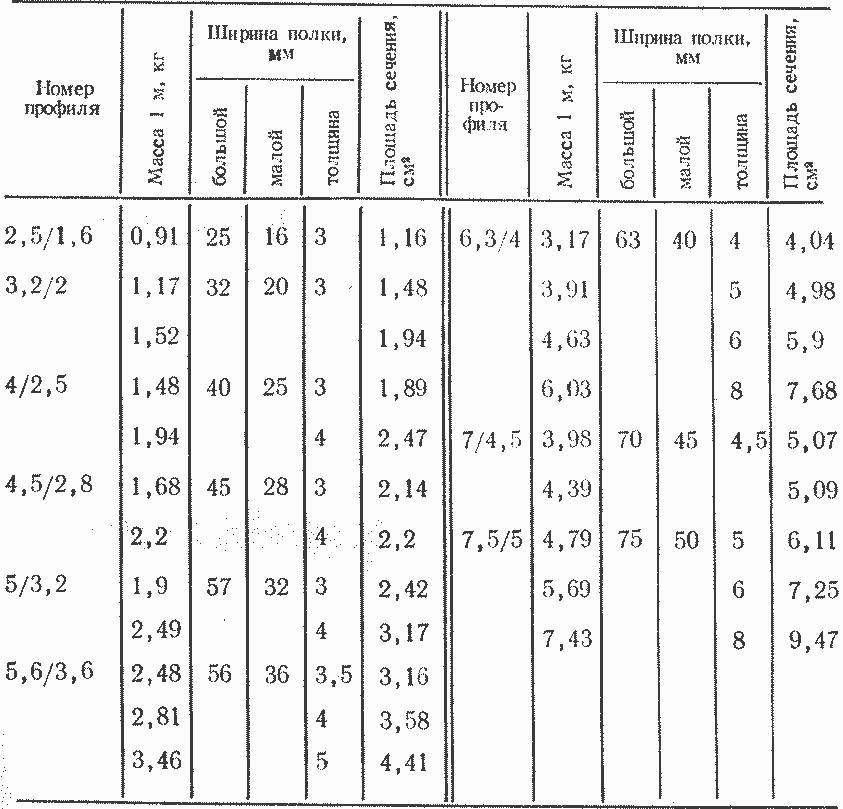

Таблица 4.10. Уголки неравнобокие (ГОСТ 8510-72)

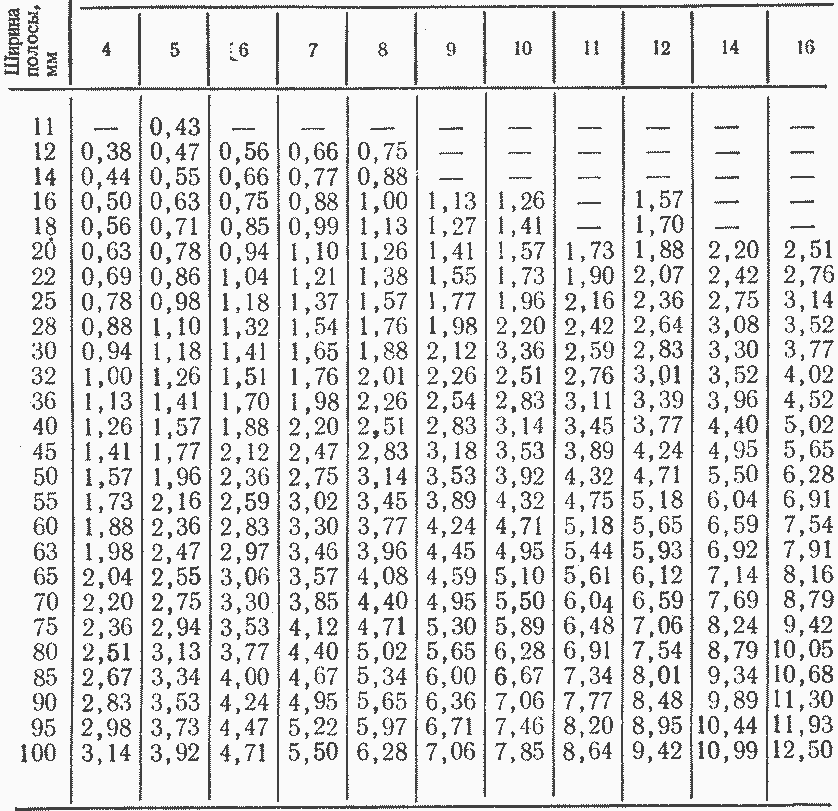

Таблица 4.14. Сталь полосовая (ГОСТ 103-76)
Масса 1 м полосы, кг, при толщине, мм

  1. ТРУБЫ

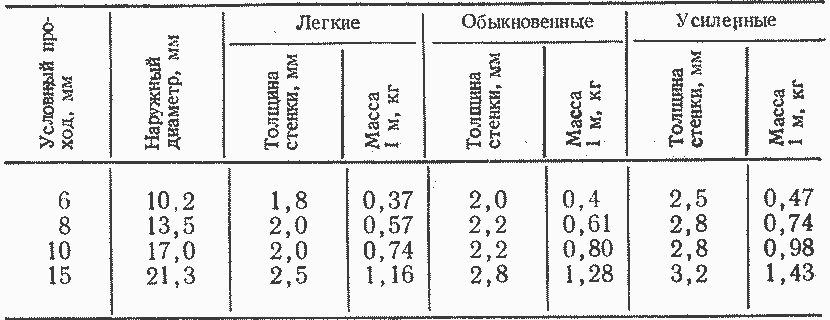

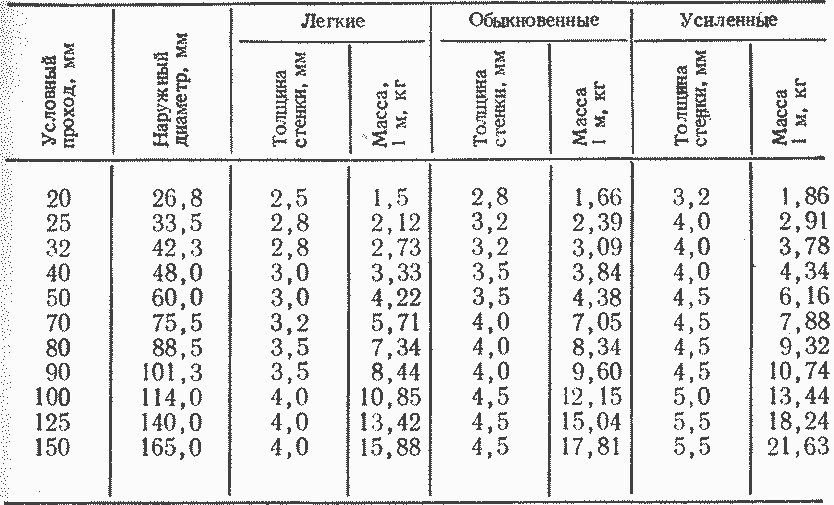

Таблица 4.15. Трубы стальные водогазопроводные (ГОСТ 3262-75)


Таблица 4.16. Трубы стальные бесшовные горячекатаные (ГОСТ 8732-78)

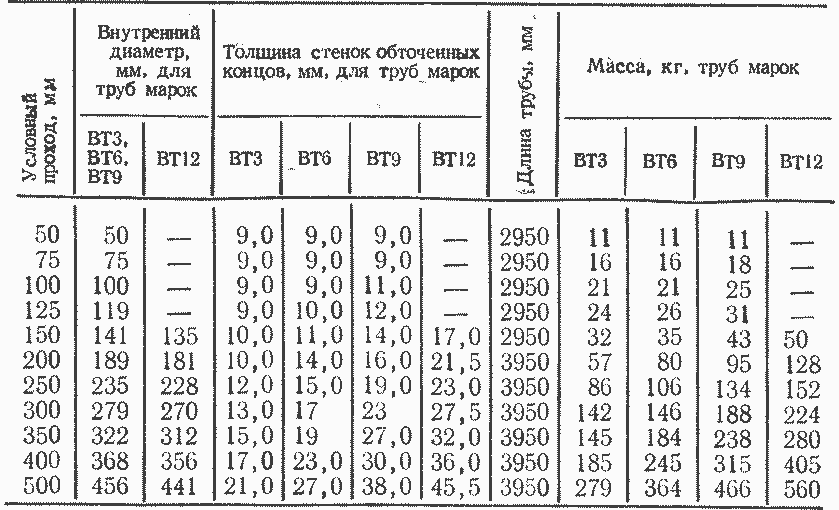

 Таблица 4.17. Трубы чугунные напорные (ГОСТ 9583-75)

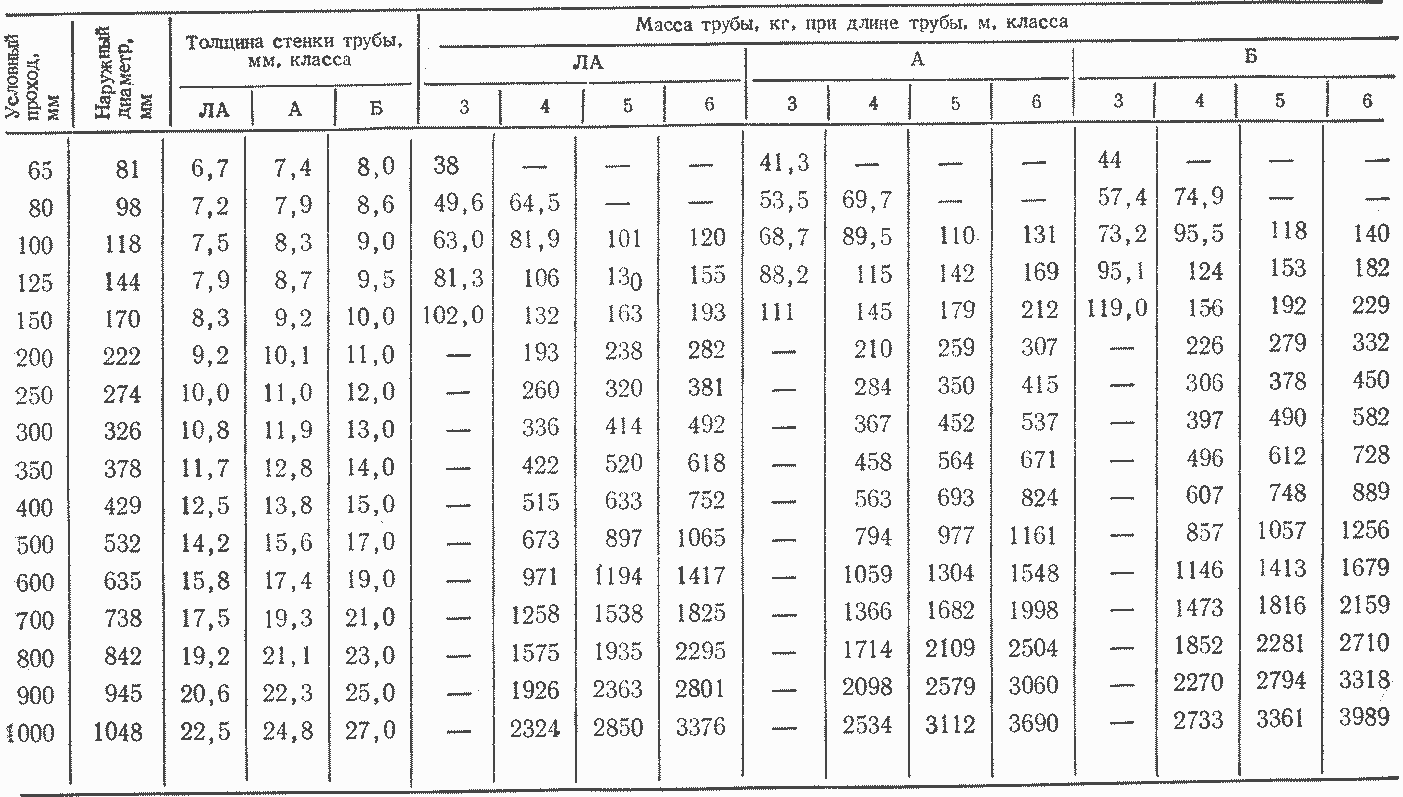

Таблица 4.18. Трубы асбестоцементные напорные водопроводные (ГОСТ 539-73 и СНиП Ι-Β. 14-69)

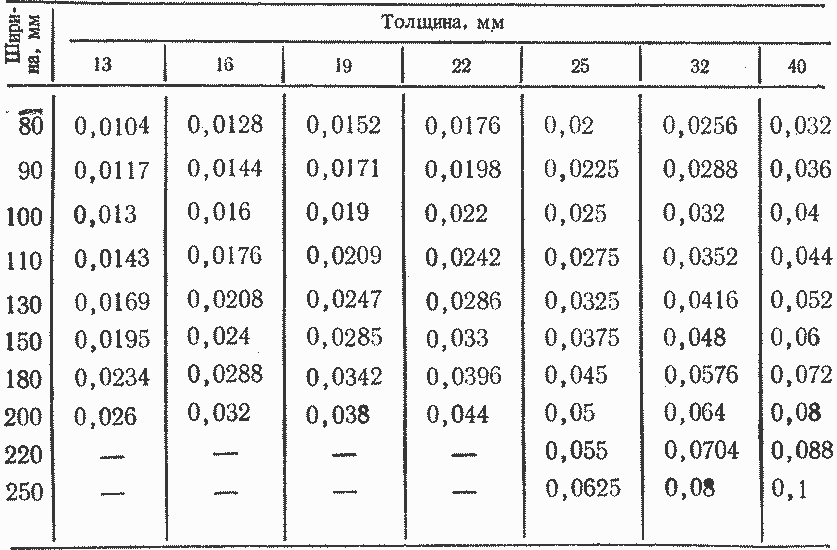

Таблица 4.19. Объем 10 м досок из хвойных пород, м3

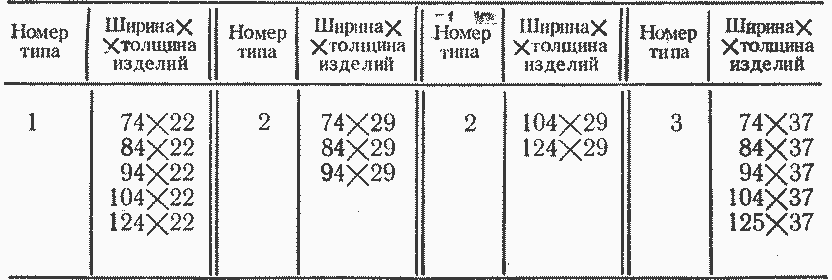

Таблица 4.20. Размеры досок для чистых полой

ЛЕСОМАТЕРИАЛЫ И ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ.

По размерам поперечного сечения пиломатериалы подразделяются на доски (ширина больше двойной толщины), бруски (ширина не более двойной толщины), брусья (толщина и ширина более двойной толщины).

РУЛОННЫЕ КРОВЕЛЬНЫЕ МАТЕРИАЛЫ.

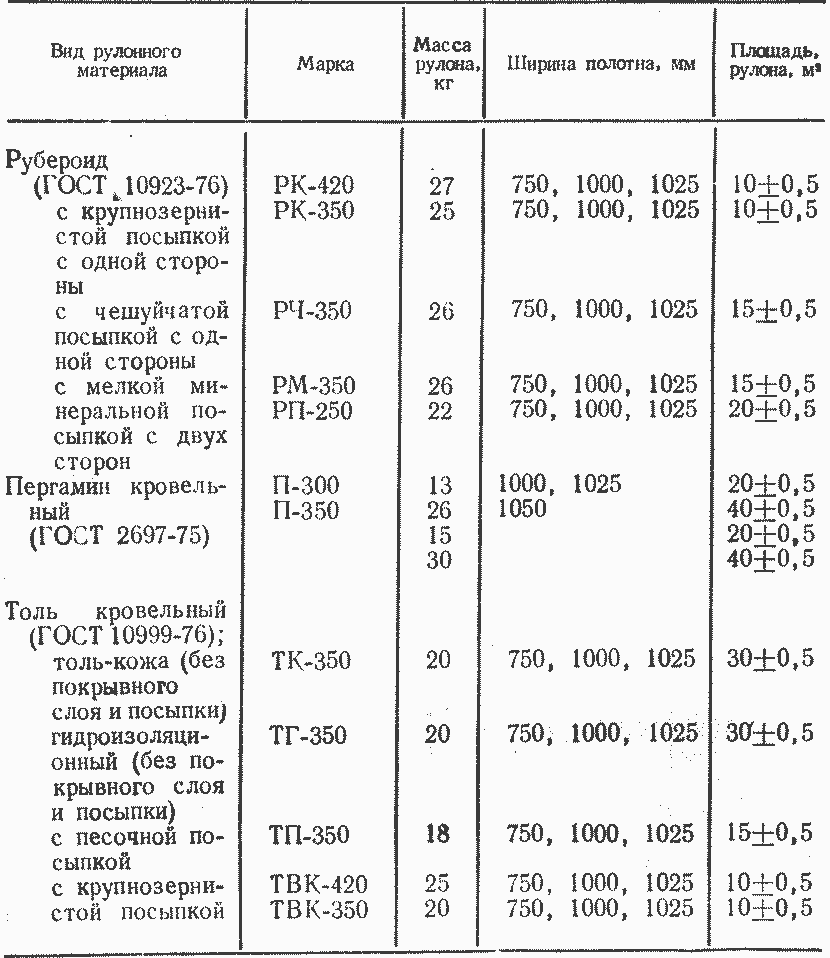

Таблица 4.21. Характеристики рулонных материалов
