На ПС применяются два типа оград — внешняя и внутренняя. Внешняя ограда служит препятствием для проникновения на территорию посторонних лиц и крупных животных и для обеспечения сохранности дорогостоящего оборудования. Внутренняя ограда служит для отделения зоны, где может находиться персонал ПС, от ОРУ — зоны с оборудованием, находящимся под высоким напряжением и ограниченным пребыванием людей.

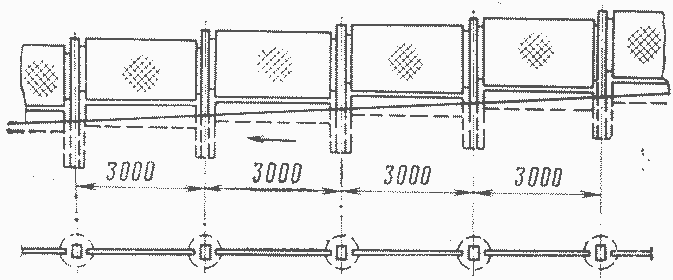

Рис. 2.12. Ограда внешняя высотой 2,0 м по типовому проекту. а — фасад; б — план.

Согласно нормам энергетические объекты, в частности ПС, должны иметь высоту внешней ограды 1,8—2,0 м, внутренней — 1,6 м. По установившейся практике для ПС напряжением 35— 330 кВ высота ограды принята 1,8 м, для ПС 500 кВ и выше — 2,0 м. Как правило, в качестве ограждения применяются сетчатые панели (сетка в стальной рамке), крепящиеся к железобетонным столбам. Низ ограды при высоте 2,0 м закрыт цокольной плитой (рис. 2.12); размеры сетчатой панели 3000X1550 мм; столбы железобетонные сечением 140X140 мм, длиной 3000 мм; железобетонная цокольная плита имеет размеры 2750X600X50 мм. Столбы заделываются в сверленый котлован диаметром 450 мм, пазухи заполняются бетоном. Сетчатые панели и цокольная плита крепятся к закладным частям столбов с помощью монтажных элементов на сварке. Уклоны планировки допускаются до 10%, в местах перепада высот положение закладных частей в столбах предусматривается соответственно уклону.
Внутренняя ограда высотой 1,6 м выполняется из тех же элементов, но без цокольной плиты. Зазор между низом сетчатой панели и поверхностью планировки должен быть не более 50—100 мм.

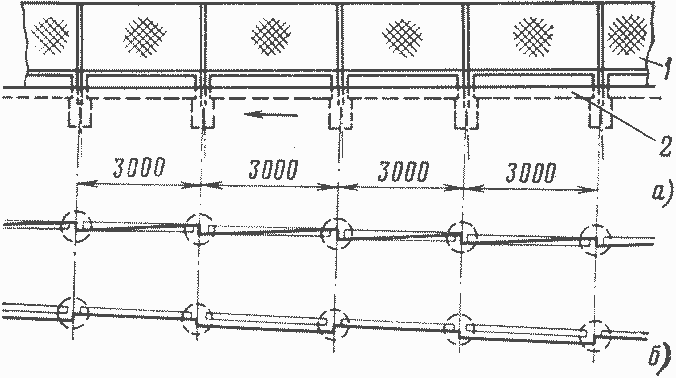

Рис. 2.13. Ограда внешняя высотой 2,0 м бесстолбовая типа одп-тэсп.
а — фасад; б — план; 1 — сетчатая панель; 2 — цокольная плита.

В последние годы строительными организациями Минэнерго СССР применяется так называемая бесстолбовая ограда высотой 1,6; 1,8 и 2 м, состоящая из сетчатых панелей, вертикальные уголки рамок которых удлинены. Удлиненные концы заделываются в бетон набивных фундаментов, а сами сетчатые панели смещаются относительно друг друга из плоскости ограды на 80—100 мм (рис. 2.13) и свариваются монтажным элементом поверху ограды. В плане звенья ограды могут устанавливаться параллельно друг другу или зигзагообразно.
Возможно применение в качестве фундаментов сборных бетонных блоков, устанавливаемых в сверленый котлован, с закладными частями, к которым сетчатые панели привариваются на монтаже.
Внутренняя ограда высотой 1,6 м выполняется аналогично, но с меньшей высотой сетчатой панели.
Бесстолбовая ограда может выполняться как с цокольной плитой, так и без нее. Для ПС 35—110 кВ практикуется применение бесстолбовой ограды с поверхностными фундаментами на железобетонных лежнях, позволяющих сократить трудозатраты за счет уменьшения земляных работ.

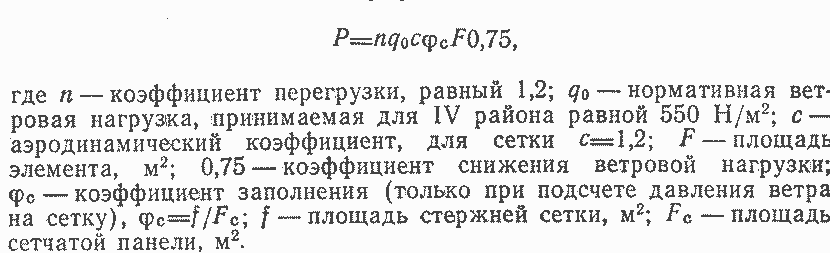

Типовые ограды рассчитываются на ветровую нагрузку по IV району (см. СНиП, глава «Нагрузки и воздействия»). Давление ветра воспринимается сетчатой панелью, столбами и цокольным элементом и определяется по формуле:

Расчетная длина участка ограды — длина сетчатой панели. К верхней части столба или стыка звеньев бесстолбовой ограды условно, дополнительно к ветровой нагрузке, прикладывается горизонтальная сила, равная 300 Н, учитывающая воздействие случайных сил на ограду. Конструкция проверяется на устойчивость и прочность отдельных элементов и их соединений.
