1НС0009Б76

Система выключателей HEC 7/8
Инструкция по монтажу для соединения короткого замыкания (с ручным ввинчиванием)

1 Информация
1.1 Область действия

Настоящая инструкция по монтажу предназначена для соединения короткого замыкания, пристроенного к силовому выключателю HEC 7/8.

1.2 Технические данные

Технические данные см. заказную документацию и настоящую инструкцию по монтажу.

1.3 Соответствующие инструкции по эксплуатации

- система выключателей типа HEC 7/8
- инструкция по обращению и хранению

2 Устройство

Соединение короткого замыкания в комплекте 20870 состоит из токопроводов 20871 соединяющих вместе с подключениями тока 20874 и соединительным материалом полюса выключателей(силовой выключатель 21001).

3 Функция

В закрытом состоянии соединение короткого замыкания представляет собой изолированное соединение (сторона выключателя) между полюсами выключателя.

4 Пуск в эксплуатацию

Установка системы выключателей HEC 7/8 осуществляется согласно соответствующей инструкцией по эксплуатации «Система выключателей HEC 7/8». Соединение короткого замыкания 20870 поставляется отдельными частями с тем, чтобы можно было обработать контактные поверхности до ввода в эксплуатацию контактной пастой 09024.

4.1 Условия монтажа

- деблокированы коммутационные действия со стороны системы управления заказчика.
- силовой выключатель (Q0) 21001 открыт.
- разъединитель (Q9) 20401 открыт.
- заземляющий выключатель (Q81, Q82) 20501, 20504 закрыт со стороны выключателя и разъединителя.
В том случае, если в системе выключателей HEC нет никаких заземляющих выключателей, обе стороны должны быть заземлены со стороны установки.
- При наличии пусковой выключатель (Q91) должен быть открыт.
- При наличии BTB (Q92) должен быть открыт.

4.2 Подготовительные меры

Демонтировать крышки кожуха 20720, 20725. Пока удалены крышки кожуха 20720, 20725, открыто лежащие компоненты и все контактные участки должны быть тщательно защищены от внешних влияний, как вода, пыль и т.д. Это особенно относится к воздушным выключателям.

ВНИМАНИЕ

Опасность возгорания:
Никогда не касаться соединения короткого замыкания 20870 во время измерения короткого замыкания, оно сильно нагревается, ок. 190° C.
Следствием могут быть очень сильные ожоги у людей и возгорания предметов одежды.

4.3 Монтаж

Обязательная рекомендация

На следующих деталях перед окончательным монтажом необходимо обработать непосеребренные и свинченные контактные поверхности [поверхности перехода тока], крест-накрест проволочной щеткой. Слой окиси должен быть полностью удален. Затем обработать чистые участки контактной пастой 09024, посеребренные участки смазкой 09046, см. Инструкцию по обработке и хранению, п. 2.2.1 и раздел 2.12. В иллюстративной части подлежащие обработке поверхности обозначаются символом (B).
- токопроводящие соединения 20874 с токопроводами 20871.
- токопроводящие соединения 20874 с пластинами 20875.
- пластины 20875 к силовым выключателям 21001.
- силовые выключатели 21001 к пластинам 20875.

Указание:
Все контактные поверхности подготовлены без красочного покрытия.
Соединение короткого замыкания 20870 свободно свинтить вместе, ввести с помощью крана в систему выключателей и затянуть винтовые крепления с соответствующим крутящим моментом.
Этот монтаж необходимо выполнить без перерывов для предотвращения последующего окисления контактных поверхностей.

4.4 Условия для измерения короткого замыкания

- деблокированы коммутационные действия со стороны управления заказчика.
- силовой выключатель (Q0) 21001 открыт.
- разъединитель (Q9) 20401 открыт.
- заземляющий выключатель (Q81) 20501 со стороны выключателя открыт, со стороны оборудования открыт, см. раздел 4.1.
- заземляющий выключатель (Q82) 20504 со стороны разъединителя открыт или закрыт.
- при наличии пусковой выключатель (Q91) открыт.
- при наличии BTB (Q92) открыт.

4.5 Измерение короткого замыкания

Показатели тока и продолжительность нагрузки тока зависят от показателей оборудования и определяются эксплуатационниками оборудования и кривой тока рис. 2/4.
Кривая тока действительна со следующими условиями:
- частота - 50/60Гц
- максимальная температура окружающей среды - 40°С
- максимальная температура соединения короткого замыкания и выключателя до начала прохождения тока - 40°С
- минимальное время охлаждения и ожидания между 2 фазами прохождения тока - 3 часа
С помощью силового выключателя (Q9) 21001 включить и выключить ток. ВНИМАНИЕ


Опасность возгорания:
Никогда не касаться соединения короткого замыкания 20870 во время измерения короткого замыкания, оно сильно нагревается, ок. 190° C.
Следствием могут быть очень сильные ожоги у людей и возгорания предметов одежды.
Обязательная рекомендация
Перед повторным измерением короткого замыкания необходимо охлаждать соединение
Перед повторным измерением короткого замыкания охладить в течение 3 часов, по меньшей мере, до 40°C.

4.6 Условия для демонтажа

- деблокировать коммутационные действия со стороны управления заказчика.
- силовой выключатель(Q0) 21001 открыт
- разъединитель(Q9) 20401 открыт
- заземляющий выключатель (Q81, Q82) 20501, 20504 со стороны выключателя и разъединителя закрыт
- Если в системе выключателей HEC не установлены заземляющие выключатели, то обе стороны необходимо заземлить со стороны установки.
- при наличии пусковой выключатель (Q91) открыт.
- при наличии BTB (Q92) открыт.

4.7 Демонтаж


ВНИМАНИЕ
Опасность возгорания:
Соединение короткого замыкания 20870 перед демонтажом охладить в течение 3 часов, по меньшей мере, до 40°C.
Соединение короткого замыкания 20870 подвесить на кран и демонтировать с силовых выключателей 21001, с помощью крана вывести из системы выключателей.
Не продолжать дальнейший демонтаж соединения короткого замыкания 20870, прочистить теперь свободно лежащие контактные поверхности соединения короткого замыкания 20870 и силовых выключателей 21001.
Монтировать крышку кожуха 20720 или 20725, см. систему выключателей HEC 7/8 , рис. 2/2a, b, c, d.

4.8 Дальнейшее использование

Для проведения измерения на другой системе выключателей HEC 7/8 необходимо осуществить обработку контактных поверхностей согласно разд. 4.3.
Для допусков полюсных расстояний можно подогнать резьбовые крепления на токопроводах и токопроводящих соединениях.

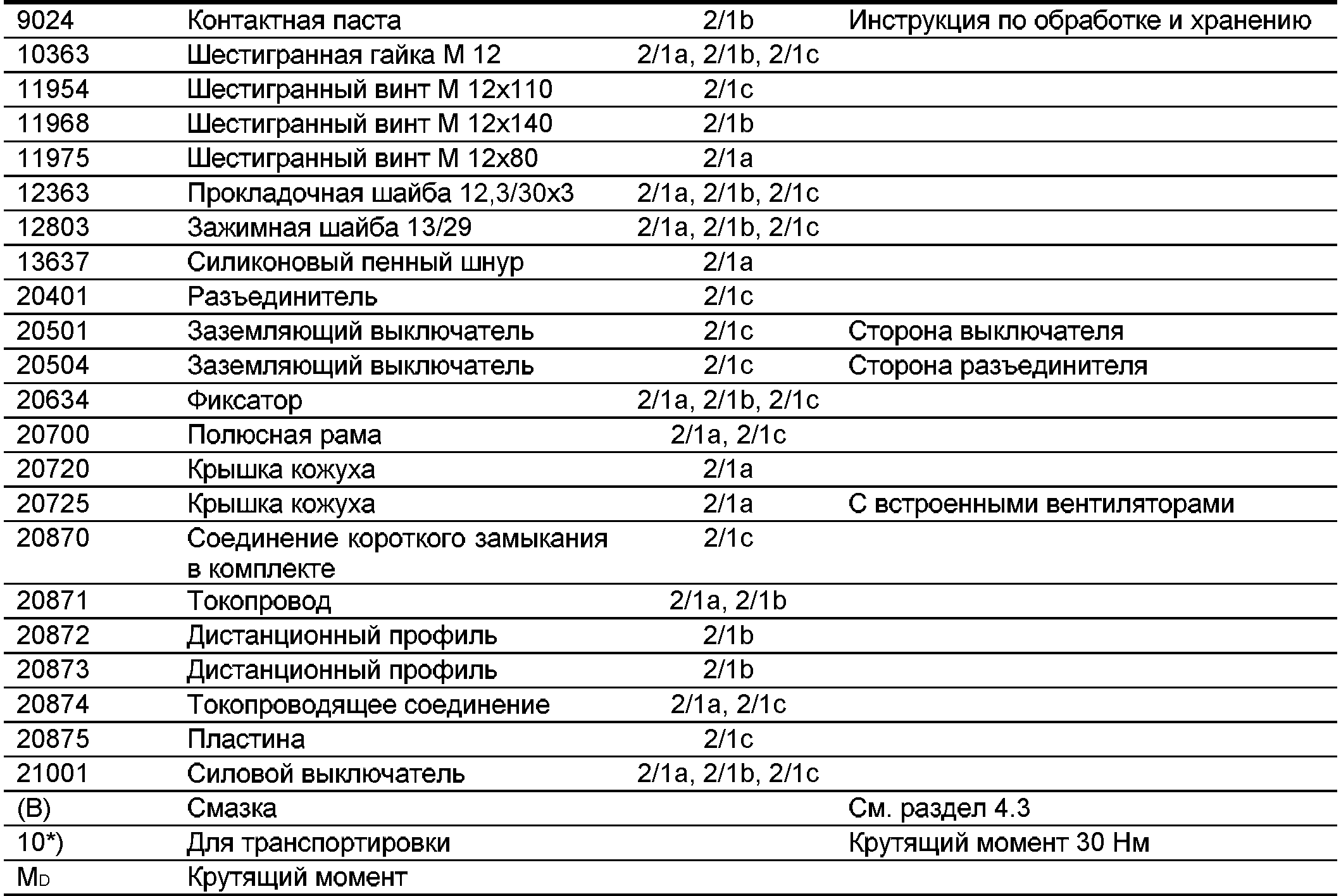

 5 Компоненты

Детали №.            Обозначение                                   Рис.             Примечания
