Использование опор по новому назначению на ЛЭП с более легкими проводами уменьшает вес грузов, доставляемых на трассу, сокращает трудозатраты и дает экономию материалов.
Промежуточные опоры применяются в качестве анкерных и анкерно-угловых (облегченных, нормальных и повышенных). Варианты использования промежуточных унифицированных опор приведены в табл. 2-2. На опорах такой конструкции вместо поддерживающих узлов устанавливаются узлы натяжного крепления проводов и тросов. Наиболее просто такая замена производится на болтовых опорах.
Ниже дается методика расчетной проверки опор с использованием данных расчетного листа опоры (для упрощения работы).
Использование промежуточных опор в качестве анкерных. Для определения наибольшего возможного сечения провода, который может быть подвешен на опору при использовании ее в качестве анкерной, проверка производится только в аварийном режиме работы линии (в нормальном режиме проверка не производится, потому что в этом случае подвешиваются провода меньших сечений).
Проверка опоры по схеме рис. 2-3, а на обрыв одного провода.
Проверка производится по прочности раскосов и болтовых соединений раскосов с поясами.
Таблица 2-2
Использование унифицированных металлических промежуточных опор в качестве анкерных
Количество цепей | Расчетное количество обрываемых проводов | Схема опоры | Шифр опоры | |||||||
П110-1 | П110-3 | П110-2 | П110-4 | П220-3 | П220-2 | П330-3 | П330-2 | |||
Наибольшие допускаемые сечения проводов | ||||||||||
1 | 1 | а, в | АС-50 | АС-95 | АС-50 | АС-95 | АС-120 | АС-120 | АС-185 | АСО-240 |
2 | а, в | — | АС-70 | — | АС-70 | АС-95 | АС-70 | АС-120 | АС-120 | |
б, г | — | АС-95 | — | АС-95 | АС-120 | АС-95 | АС-150 | АС-185 | ||
2 | 1 | д | — | — | — | АС-95 | — | АС-120 | — | АСО-185 |
2 |
|
|
| — | АС-70 | — | АС-70 | — | АС-120 | |

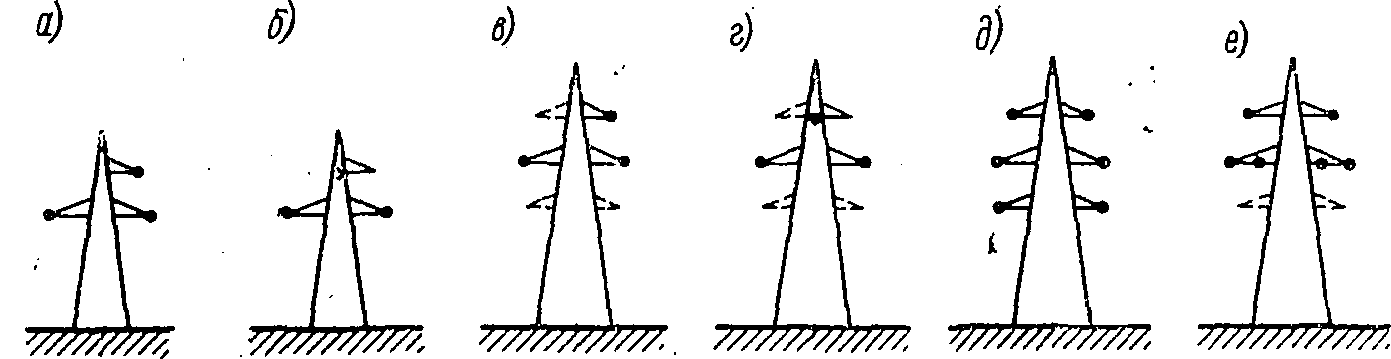

Схемы опор и расположение проводов
Примечания. 1. Траверсы, показанные штриховыми линиями, не устанавливаются. 2. При установке опор на подставки их можно применять в качестве повышенных, при этом наиболее эффективны схемы в, г, е.

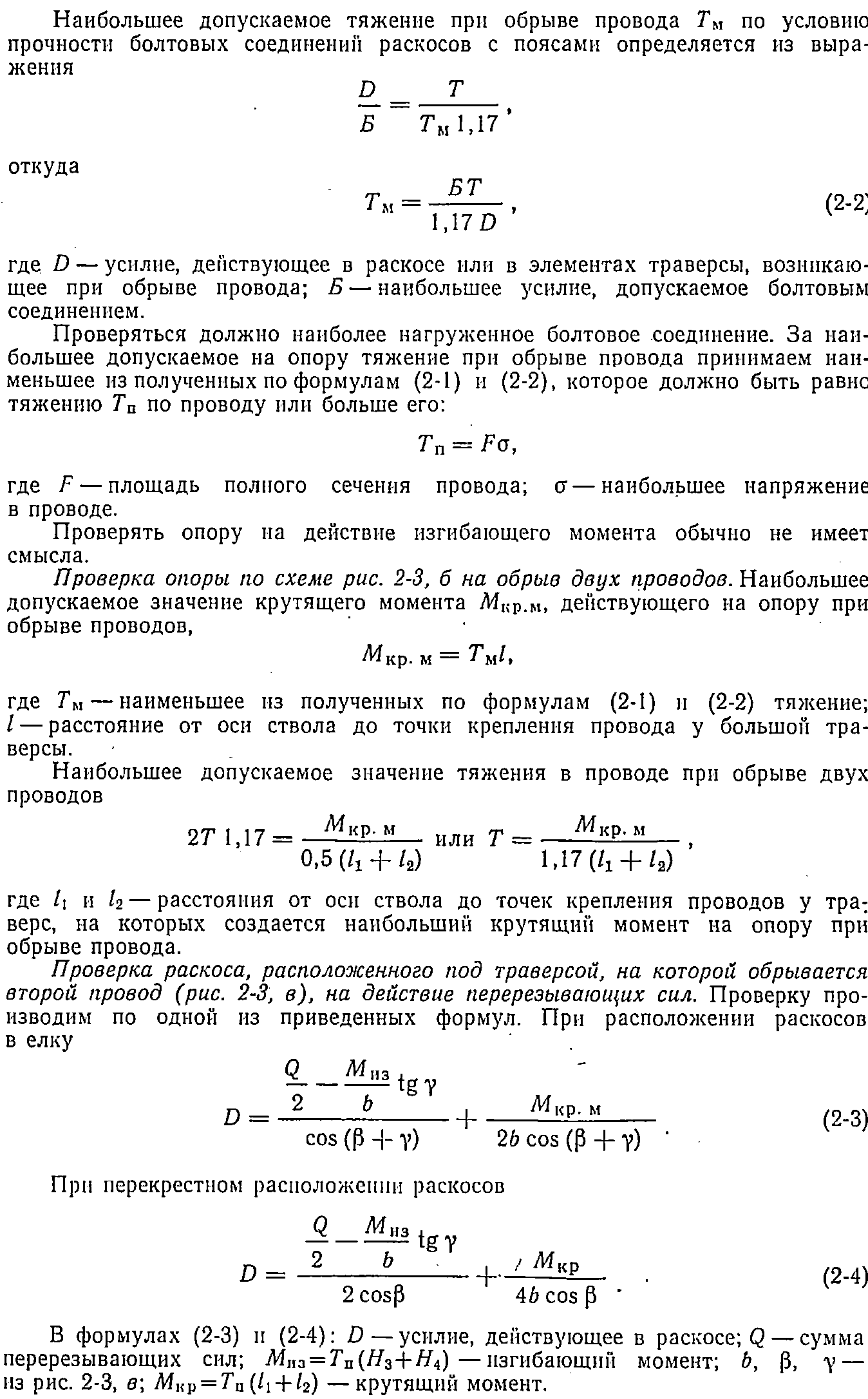

Наибольшее допускаемое тяжение при обрыве провода по условию прочности раскосов может быть определено из пропорции
(2-1)
откуда

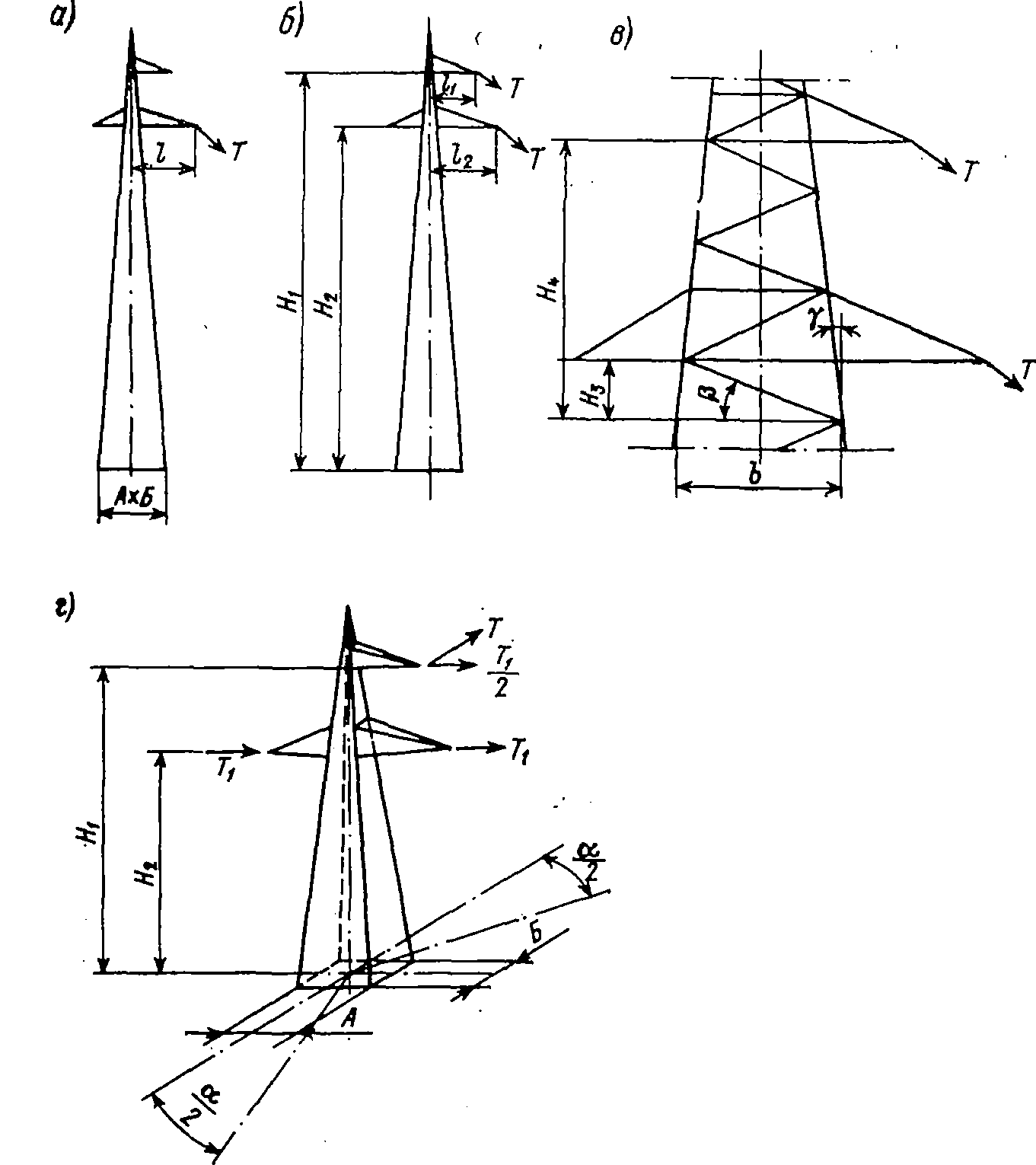

Рис. 2-3. К проверке прочности промежуточных опор при использовании их в качестве анкерных и угловых где σп — наибольшее напряжение в раскосах ствола и всех элементах траверсы опоры, возникающее при обрыве провода; [σ] — расчетное напряжение, равное 2100 кгс/см2; Т — тяжение при обрыве провода на промежуточной опоре; 1,17 — коэффициент условий работы.
Если значения D окажутся больше допускаемых, то необходимо уменьшить сечение провода и повторно произвести проверку с тем, чтобы значение D не превосходило допускаемой величины.
Проверять опору на действие изгибающего момента нецелесообразно.
Проверка опоры по схеме (табл. 2-2) на обрыв двух проводов.
Проверку производим в такой последовательности:
- определяем наибольшее сечение провода из условия прочности траверсы и ствола опоры на действие крутящего момента по методу, изложенному выше;
- по формуле (2-3) или (2-4) проверяем раскосы па действие перерезывающих сил; при необходимости уменьшаем сечение провода, добиваясь, чтобы значение D не превосходило допускаемой величины;

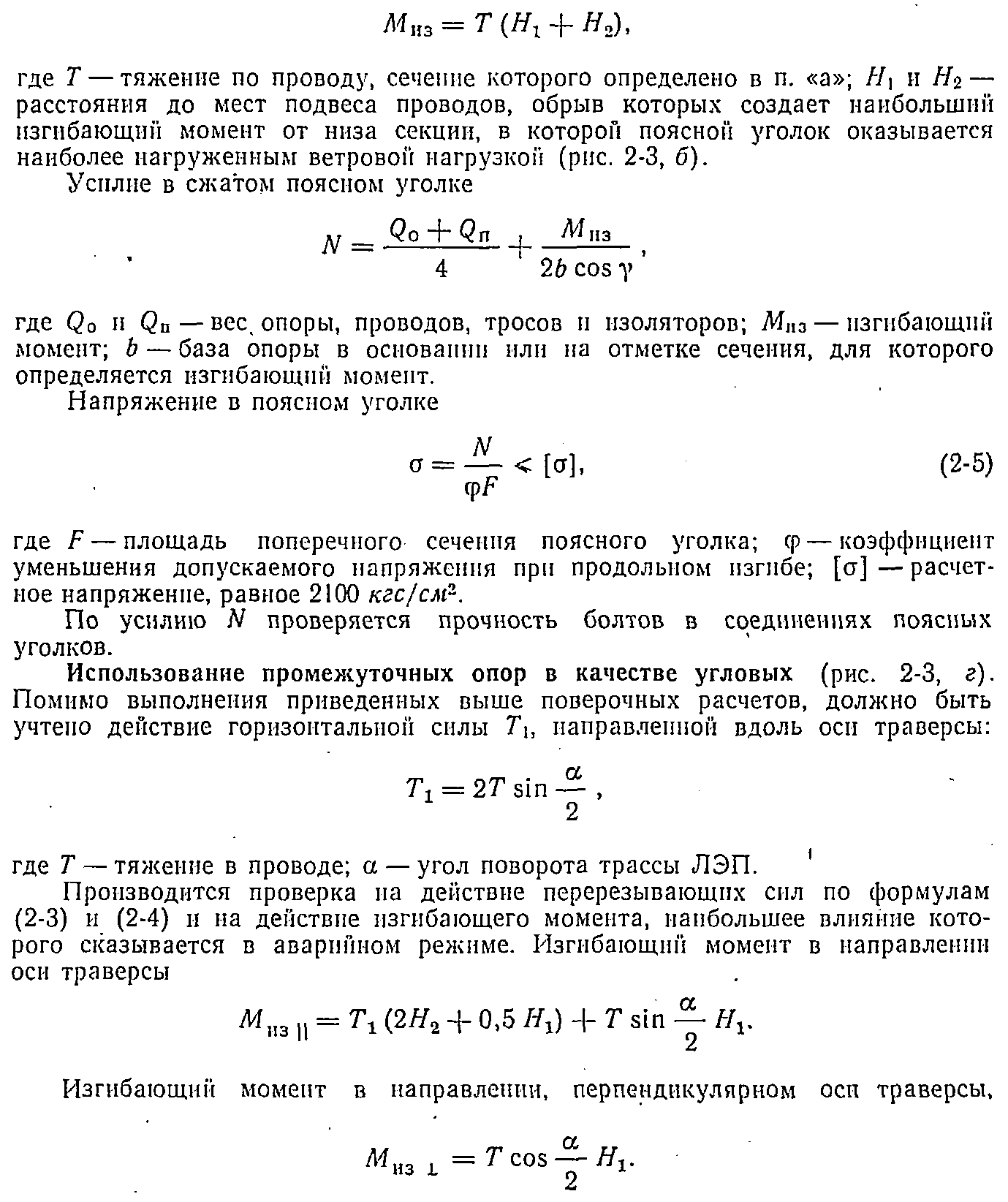

- проверяем ствол опоры на действие изгибающего момента. Изгибающий момент, действующий на опору,
Усилие в сжатом поясном уголке
где Qo и Qn — вес опоры, проводов, тросов и изоляторов; А и Б — размеры базы опоры.
Напряжение в поясном уголке определяется по формуле (2-5). По усилию N проверяется прочность болтов в соединениях поясных уголков.
