Стрелы высотой более 20—25 м обычно изготавливаются из уголков. При этом они оказываются более легкими по сравнению со стрелами из труб. При высоте более 45—50 м вес одностоечных стрел значительно меньше веса А-образных ввиду сокращения одной стойки и исключения действия изгибающего момента за счет собственного веса от наклона стоек стрелы в А-образной плоскости. Однако при этом усложняется работа из-за необходимости поддерживания стрелы в плоскости подъема опоры.
Для упрощения производства работ целесообразно опирать стрелы на монтажные шарниры или на фундамент опоры. Конструкция стрелы с шарнирами I, закрепляемыми на фундаменте опоры, приведена на рис. 7-4, а, а устройство шарнира с осью для стрелы показано на рис. 7-5, в. Опорные узлы соединены балкой 2, длина которой может изменяться в зависимости от базы опоры В путем установки вставки 3.
Для уменьшения типов стрел целесообразно изменять длину стрел за счет исключения отдельных секций. Например, имея стрелы высотой 35 и 50 м, можно путем исключения секций получить стрелы длиной соответственно 30 и 40 м. Основные характеристики стрел, применяющихся для установки переходных опор, приведены в табл. 7-4, а их конструкции — на рис. 7-4.
В отдельных случаях для установки небольших переходных опор применяются стрелы (рис. 7-4, е) небольшой высоты. Стрелы 1 устанавливаются на стволе поднимаемой опоры, при этом требуется усиление нижней части ствола опоры 4.
Стрелы для установки переходных опор обычно проектируются специально для конкретной опоры или небольшой группы опор.

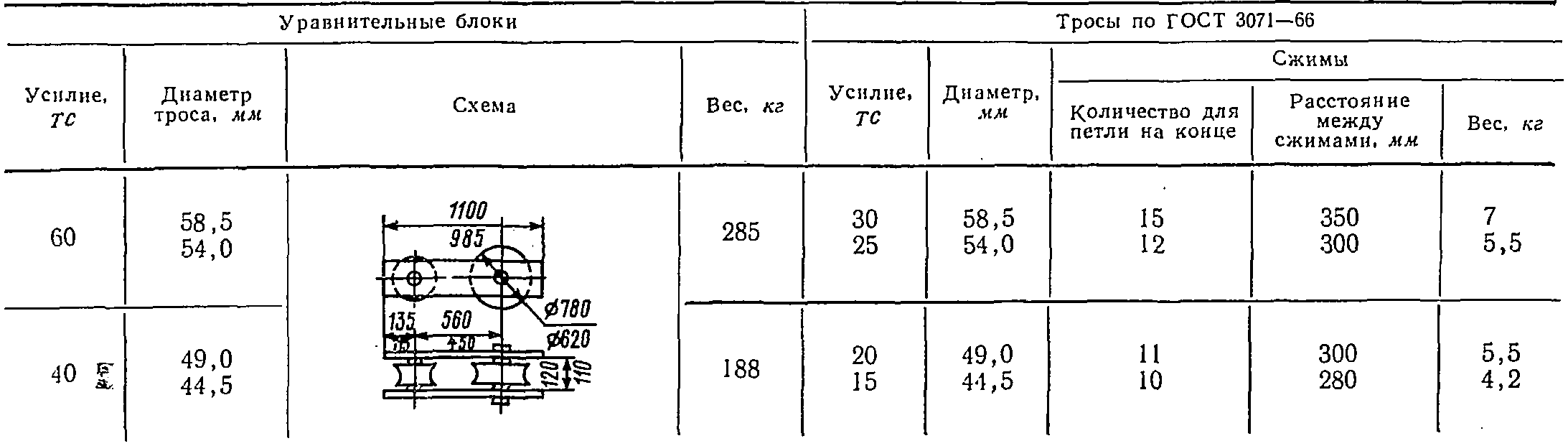

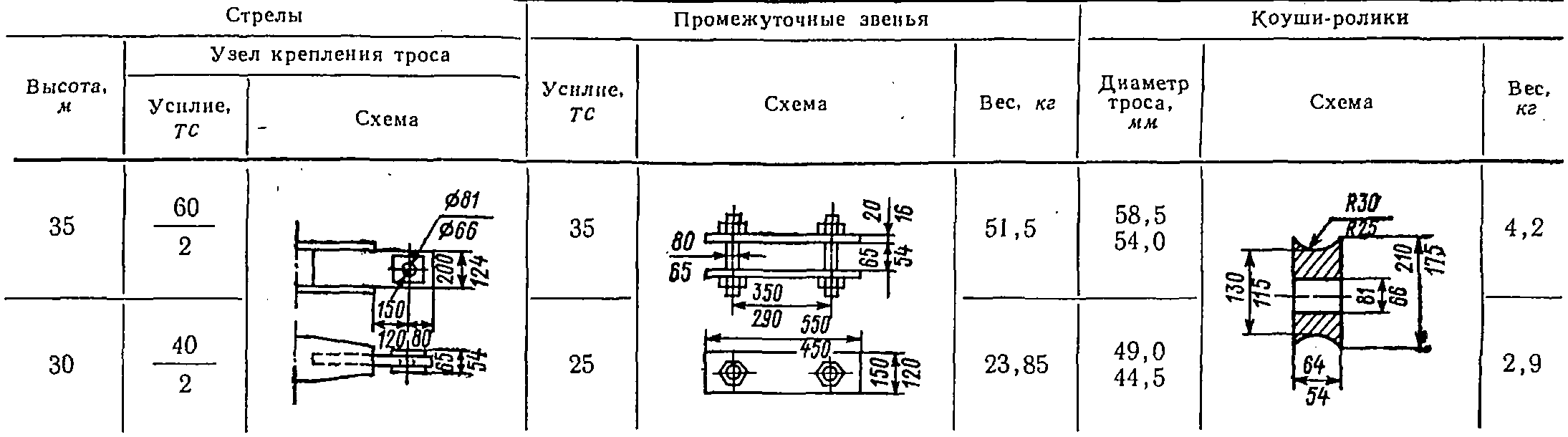

Таблица 7-3
Основные данные типовых элементов такелажа на усилия 60 и 40 тс
Продолжение

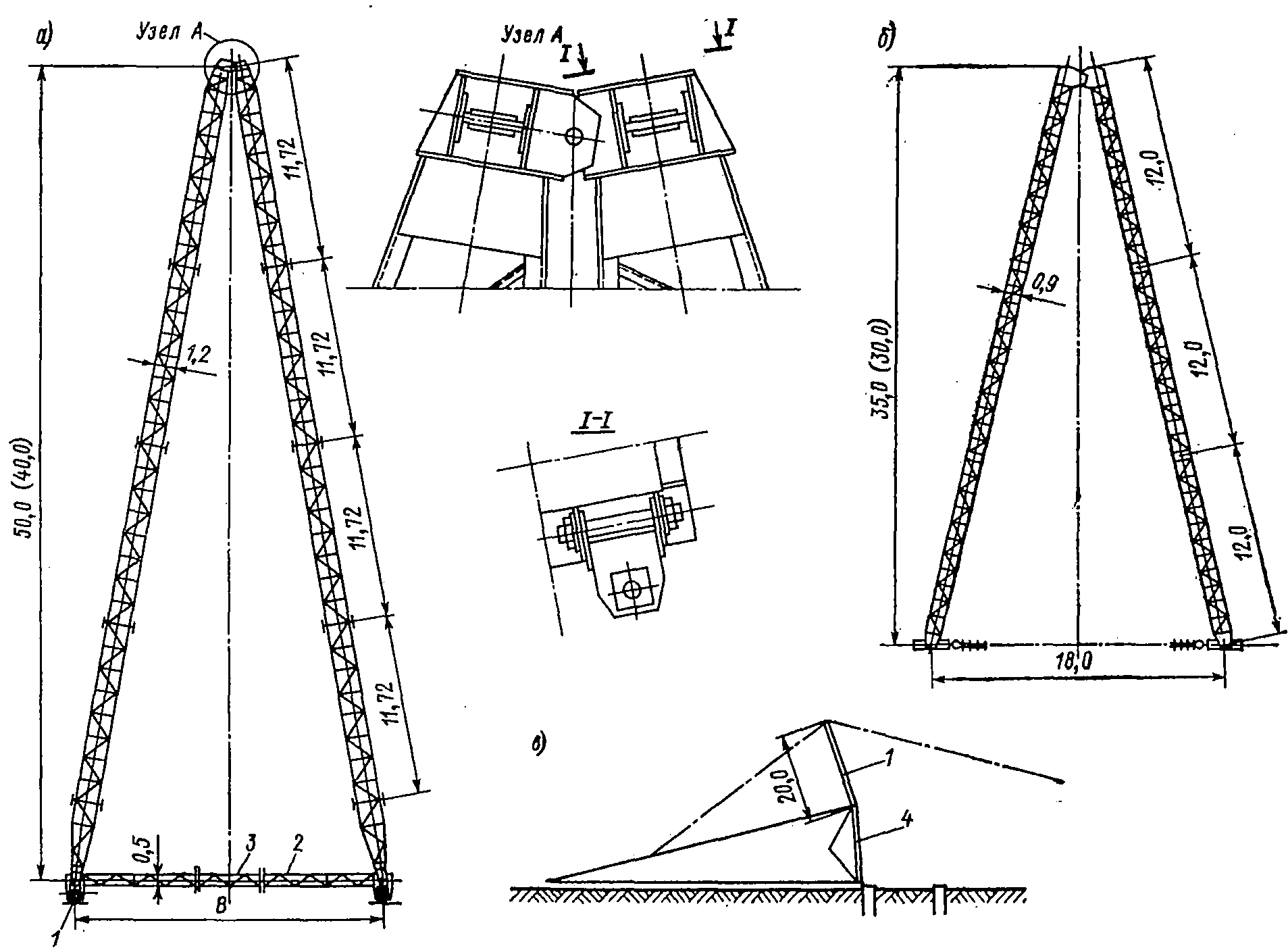

Рис. 7-4. Монтажные стрелы для установки переходных опор: а — высотой 50 м; б — высотой 35 м; в — использование стрелы для установки массовых опор. (Размеры даны в метрах.)
Ввиду крупных размеров стрелы, обладающей значительным весом, и больших нагрузок, действующих на стрелу, расчет производится более подробно, с учетом собственного веса стрелы. В зависимости от конструкции стрелы и способа установки опоры на стойку стрелы действуют нагрузки, приведенные в табл. 7-5.

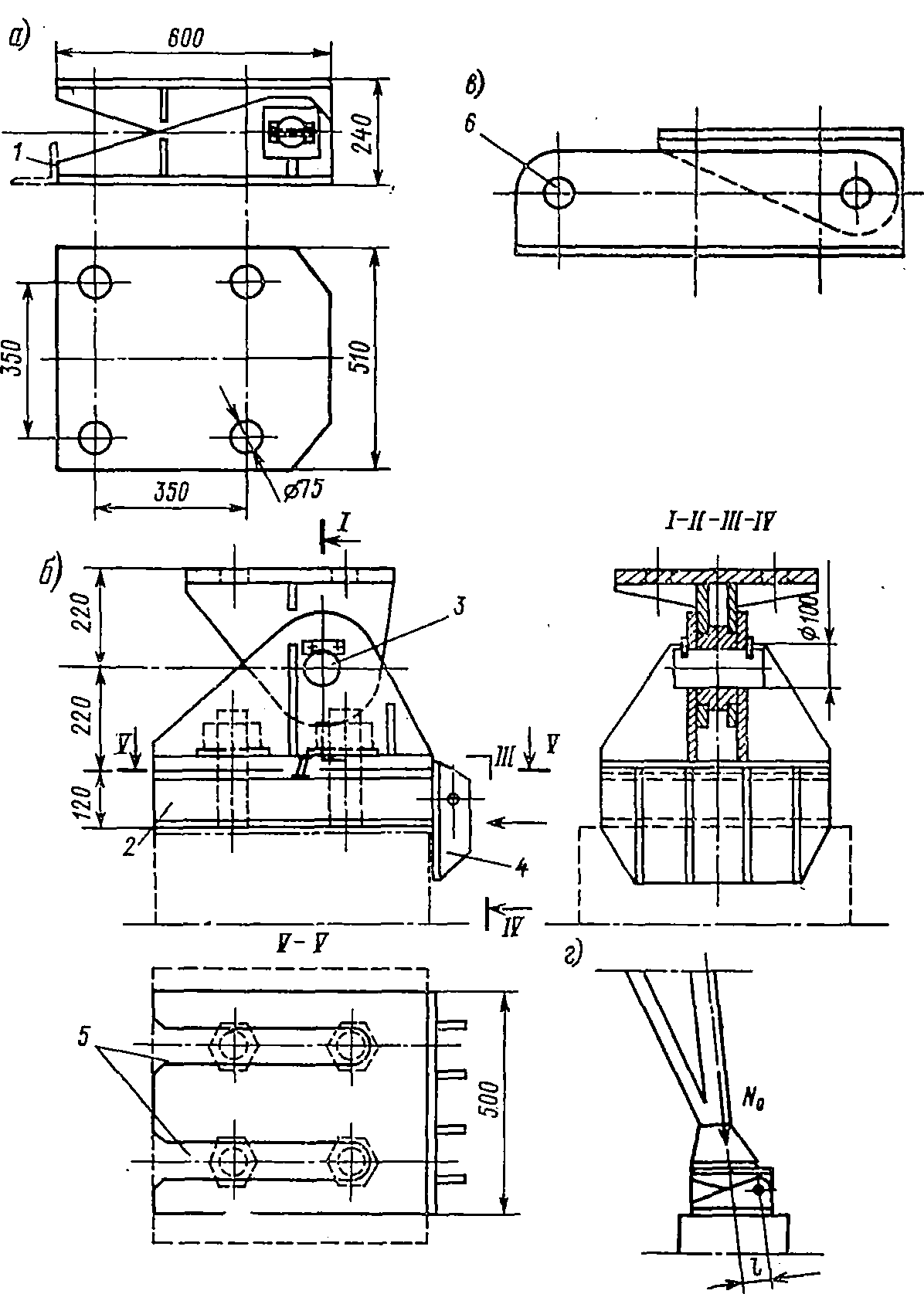

Рис. 7-5. Монтажные шарниры для установки переходных опор: а — для установки легких опор (вес 130 кг); б — для установки опор среднего веса (вес 360 кг); в — шарнир с осью для монтажной стрелы; г — к выбору конструкции шарнира

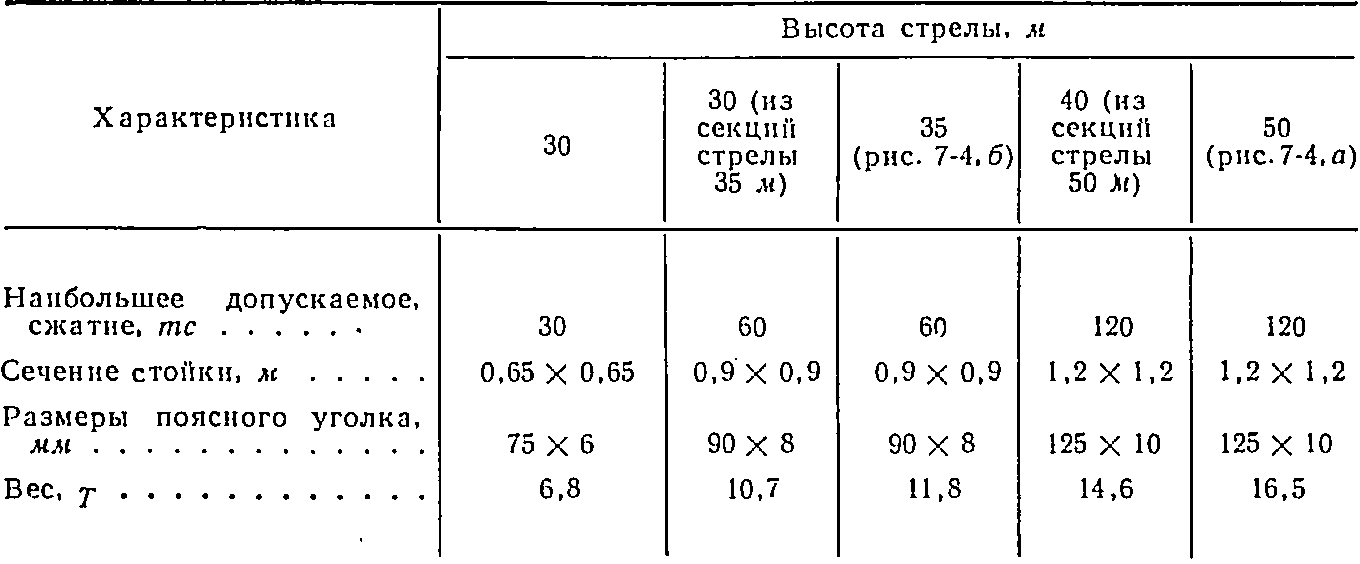

Таблица 7-4
Характеристики А-образных монтажных стрел для установки переходных опор
Таблица 7-5
Нагрузки, действующие на стрелы
Схема стрелы | Способ установки опоры | Нагрузки |
А-образная | Падающей стрелой | I, II, III |
Одностоечная | Падающей стрелой | I, III |
Примечание. I — сжатие стрелы: II — изгибающий момент от наклона стоек стрелы: III — изгибающий момент от наклона стрелы.
Может быть применена следующая методика расчета стрелы:
- Проверяется стойка па продольный изгиб. Гибкость ее не должна превышать 150.
- Определяется напряжение в поясных уголках стрелы. Суммарное напряжение σ∑ складывается из σI — напряжения сжатия, σII — напряжения в результате действия изгибающего момента от собственного веса за счет наклона стоек в А-образной плоскости, σIII — напряжения в результате действия изгибающего момента от собственного веса за счет наклона стойки в плоскости установки опоры:
Суммарное напряжение
вычисляется для нескольких углов подъема опоры с интервалами через 10°. Расчетным является наибольшее суммарное напряжение.
При установке переходных опор целесообразно более подробно остановиться на выборе высоты стрелы. Полезно рассмотреть реальные варианты и сравнить такие показатели:
- вес монтажных стрел и способы установки стрел в положение, исходное для подъема опоры;
- величины тяговых и тормозных усилий и способы их создания;
- величины горизонтальных нагрузок на фундамент.
При решении вопроса нужно также учитывать и такие факторы, как наличие готового такелажа, перспектива использования выбранного такелажа для установки опор других типов и т. п.
