На рис. 6-3 приведены некоторые примеры выкладок опор при сборке на пикетах тяжелых трасс. На труднодоступные пикеты опоры иногда доставляются в собранном виде вертолетами (см. гл. 5).
Ввиду трудности подъезда к пикетам подъемных кранов наиболее часто опоры устанавливаются способом падающей стрелы и значительно реже комбинированным способом и подъемными кранами.
Ниже приводятся некоторые рекомендации по установке опор на различных косогорах.
Тяговые механизмы.
Целесообразно применять тракторы с лебедками, устанавливаемые на поверхности с уклоном в сторону от опоры или на горизонтальных площадках. При использовании тракторов без лебедок целесообразно направлять их движение в сторону уклона. При уклонах поперек оси ЛЭП для увеличения тягового усилия имеет смысл устанавливать отводной блок и направлять трактор по уклону.
Выкладка опоры.
Следует всегда стремиться к тому, чтобы в исходном для установки положении опора была расположена горизонтально или в частично приподнятом положении. Для этого надо применять выкладки из бревен, козлы и т. п.
Уклон поперек оси ЛЭП.
Этот уклон в основном влияет на установку опор, имеющих большую базу поперек оси ЛЭП. При этом или производятся планировочные работы, или применяются опоры с различной длиной ног, в последнем случае стрела устанавливается не на оси ЛЭП (подробнее см. работу [3]).

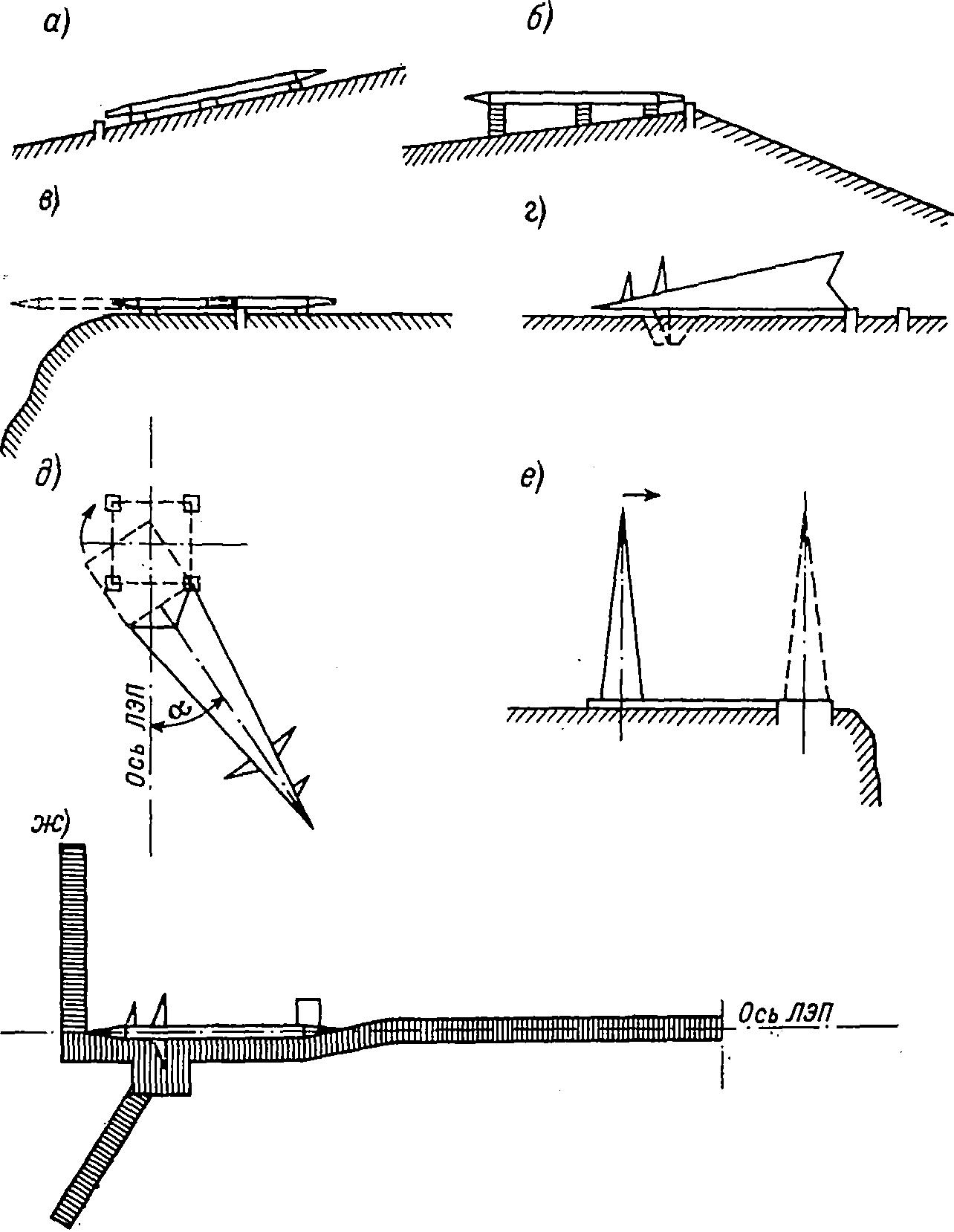

Рис. 6-3. Варианты выкладок опор при сборке на пикетах тяжелых трасс: а — на уклоне; б — на вершине горы; в — около крутого склона (опора собирается на удобном месте, а затем выдвигается в исходное для установки положение); г — сборка опоры поперек оси ЛЭП (нижняя траверса монтируется обычно после частичного подъема опоры); д — сборка опоры под углом а к оси ЛЭП с разворотом опоры на фундаменте после установки; е — установка опоры в удобном месте и перемещение ее в вертикальном положении на фундаменте; ж — примерная конфигурация сланевого настила для сборки и установки на болоте одностоечной опоры (габариты принимаются в зависимости от размеров опоры и расположения такелажа для установки)
А-образные монтажные стрелы должны устанавливаться всегда вертикально, для чего либо выполняются соответствующие планировочные работы, либо применяются стрелы, у которых длина одной из стоек может меняться в зависимости от степени уклона поверхности земли.
Уклон вдоль оси ЛЭП.
Для получения наименьших значений монтажных усилий по мере роста уклона поверхности земли целесообразно постепенно увеличивать значения ∆l и наклон стрелы в сторону траверсы опоры. При этом можно уменьшить значения монтажных усилий по сравнению с их значениями при установке опоры в горизонтальном положении.
Установка опор на вершине горы.
Для получения оптимальных значений монтажных усилий целесообразно с ростом уклона поверхности земли, где расположен тяговый механизм, постепенно увеличивать сдвиг ∆l и наклон стрелы в сторону тягового механизма. При этом можно сохранить значение тягового усилия такой же величины, как и при установке опоры на горизонтальной поверхности земли, значения же сжатия стрелы и усилия в тросе «вожжей» будут увеличиваться.
Установка опор в ложбине.
Рационально с повышением места расположения тягового механизма увеличивать расстояние ∆l и наклон стрелы в сторону опоры. При правильном расположении стрелы в этом случае можно добиться уменьшения монтажных усилий.
Установка опор на слабых грунтах.
Наиболее часто опоры устанавливаются способом падающей стрелы. При установке следует учитывать уменьшение тягового усилия за счет ухудшения сцепления гусениц тракторов с грунтом. Стрелы приходится устанавливать на подкладки для предотвращения продавливания грунта. Ввиду возможности проседания стрелы при установке целесообразно поддерживать опоры оттяжками.
В случае устройства якорей желательно применять способы, уменьшающие нагрузку на якоря. Работу целесообразно выполнять в период промерзания грунта.
