Как известно, определение монтажных усилий обычным способом требует выполнения графических и расчетных работ, что практически невозможно осуществить в условиях трассы.
Таблица 6-7

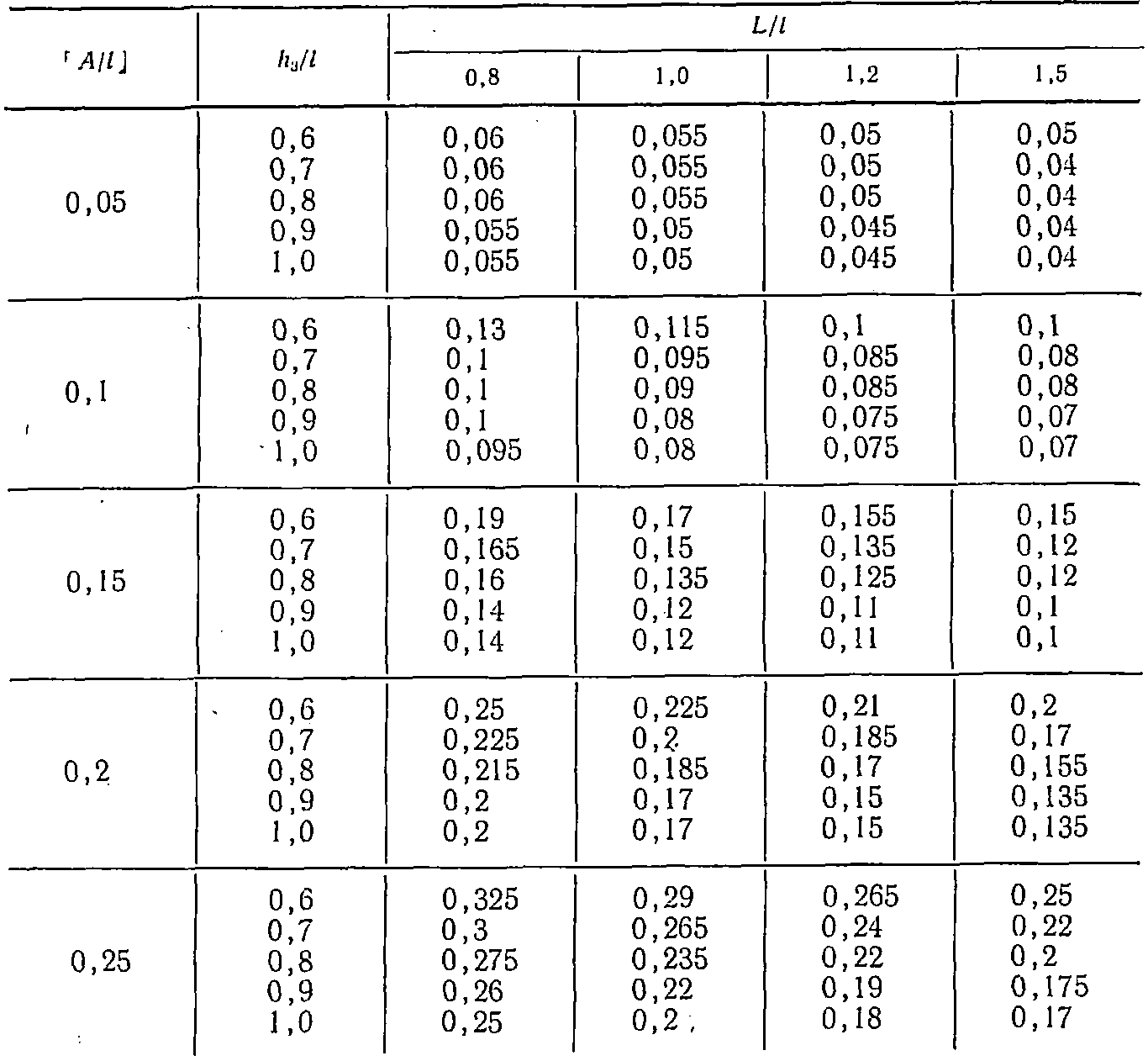

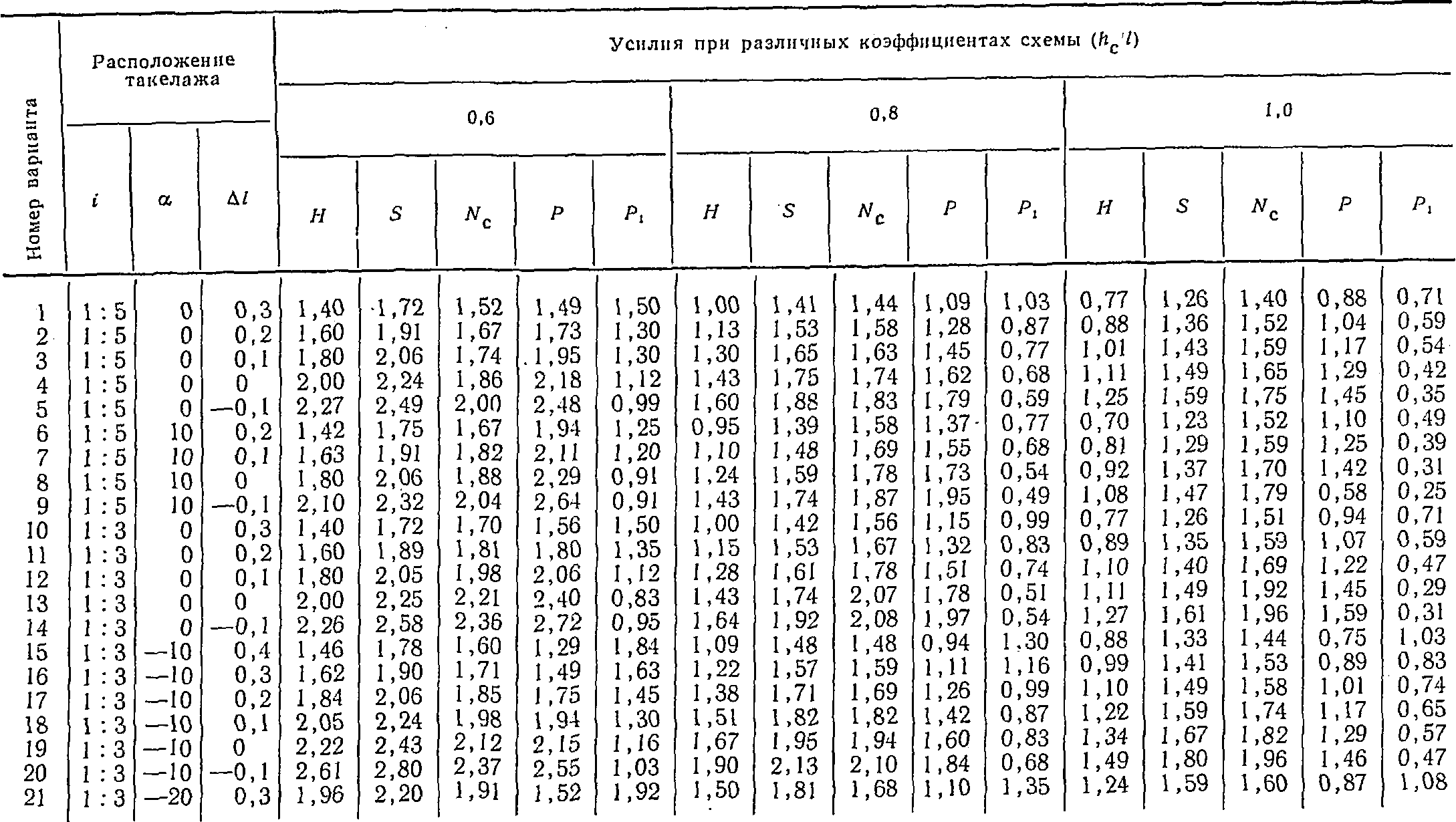

Единичные усилия при различном расположении и размерах такелажа при установке опор способом падающей стрелы на горизонтальной поверхности
Таблица 6-8

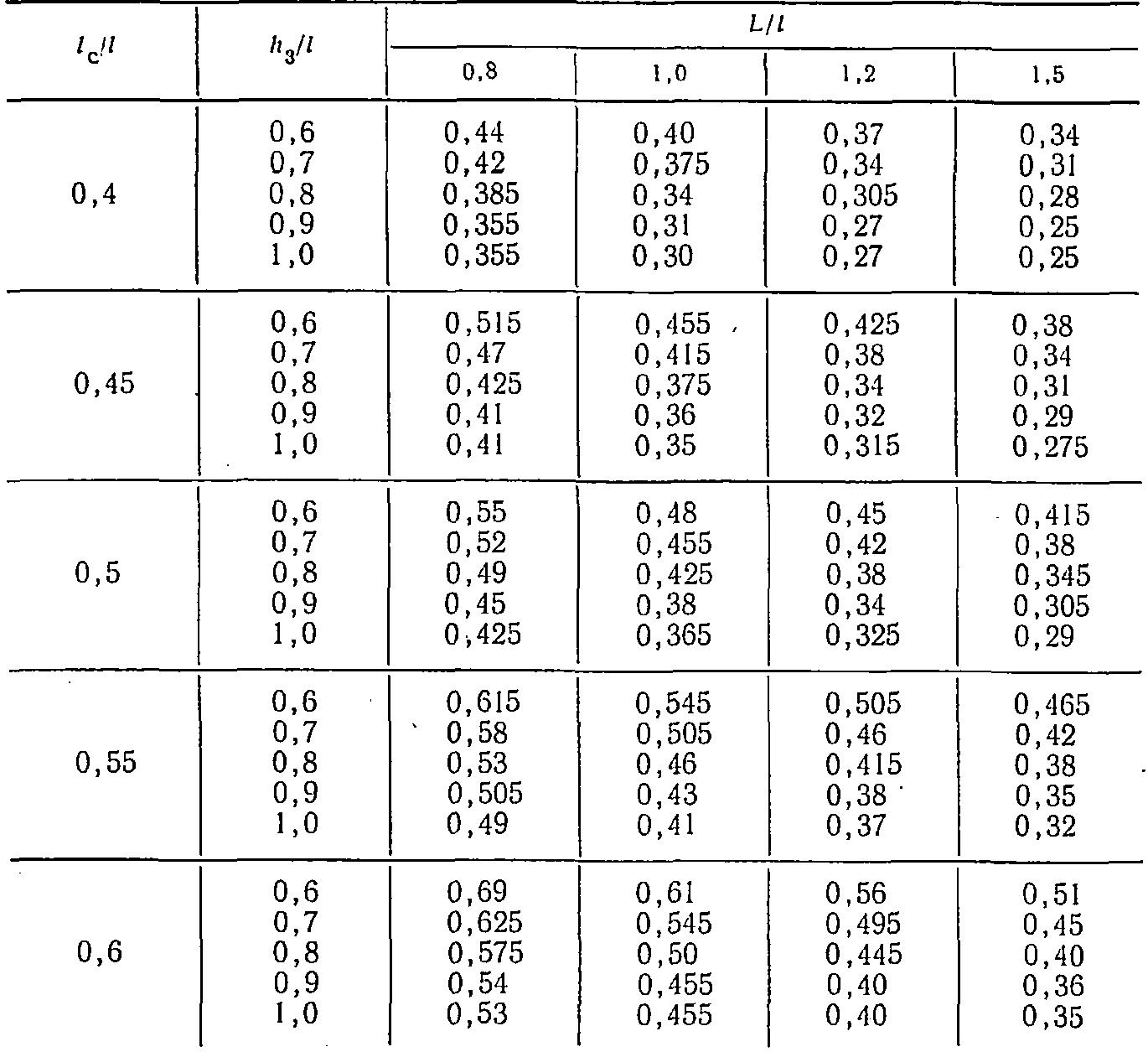

Единичные усилия при различном расположении и размерах такелажа при установке опор способам падающей стрелы на вершине холма
Продолжение табл. 6-8
Таблица 6-9

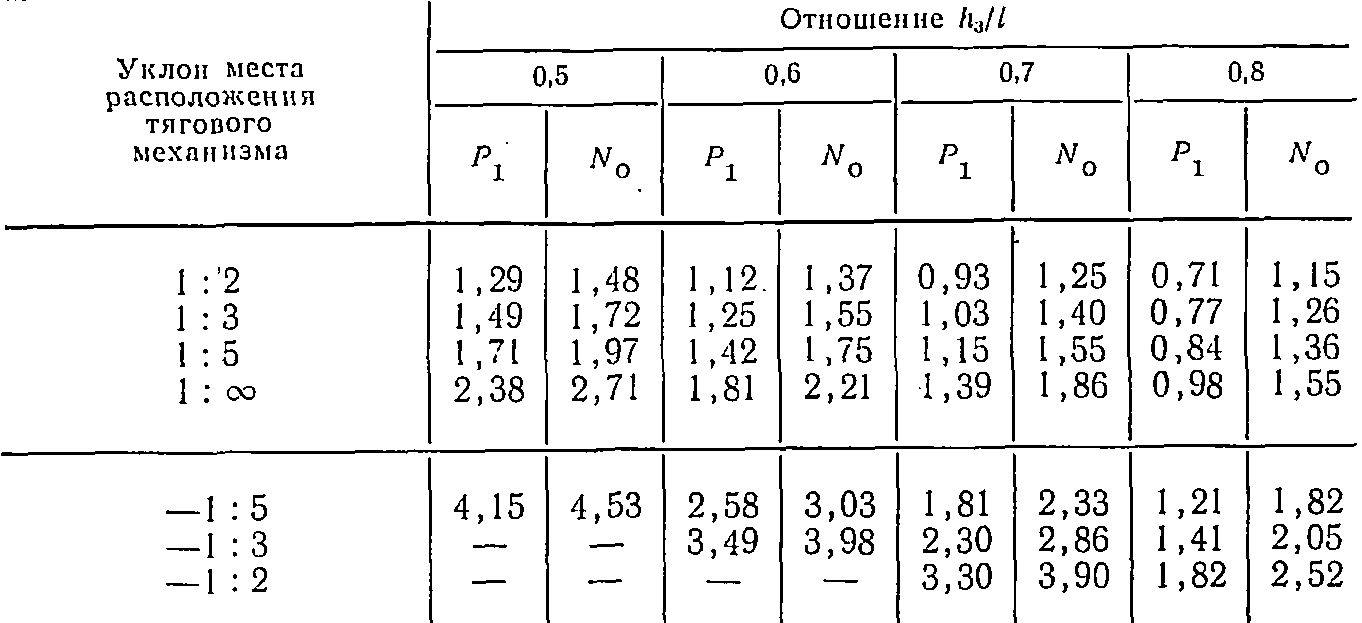

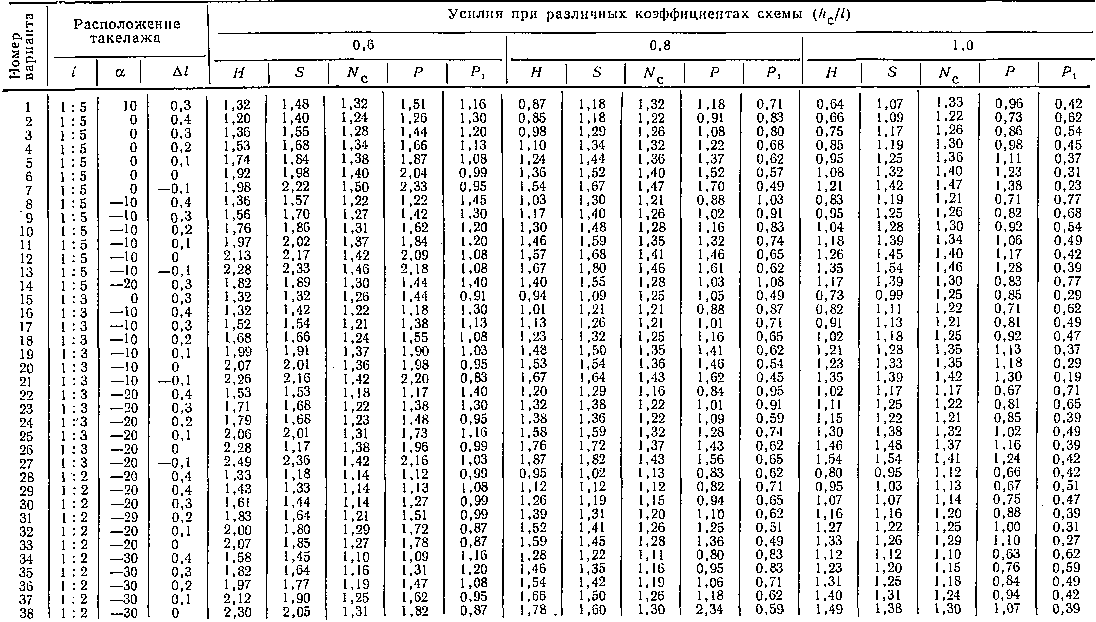

Единичные усилия при различном расположении и размерах такелажа при установке опор способом падающей стрелы на уклоне
Таблица 6-10
Единичные усилия в тяговом тросе и усилия сжатия опоры в начале работы тягового механизма при установке опоры комбинированным способом
Таблица 6-11

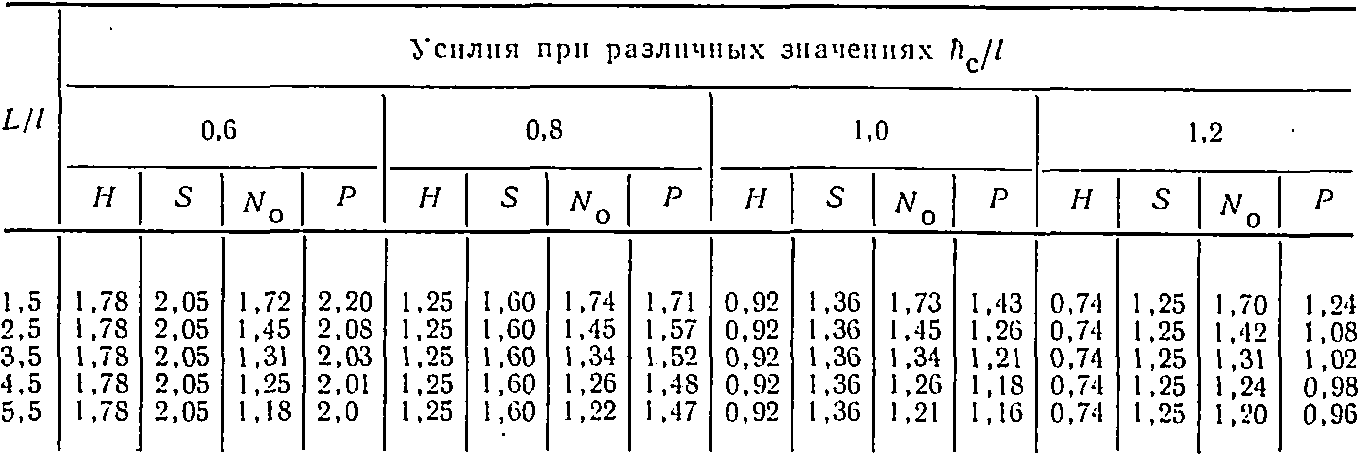

Усилия Т при торможении опоры весом Qo = 1 (без монтажной стрелы)
где xц.т — расстояние до центра тяжести опоры (из табл. 6-1—6-6); Qo — вес опоры; lз — расстояние до места захвата опоры.
Действительные усилия находятся путем умножения единичных усилий на коэффициент веса.
Пользуясь таблицами единичных усилий (табл. 6-7—6-10), можно определить оптимальное расположение такелажа. Для этого нужно выбрать такое расположение монтажной стрелы, при котором величина тягового усилия Р в начале установки опоры имеет наименьшее значение и при этом удовлетворяется соотношение Р≥1,1 Р1; где P1 — величина тягового усилия в момент выхода стрелы из работы.
Таблица 6-1
Увеличение усилия Т при торможении за счет монтажной стрелы Qc = 1
Таблица 6-13
Назначение таблиц к упрощенному способу определения монтажных усилий

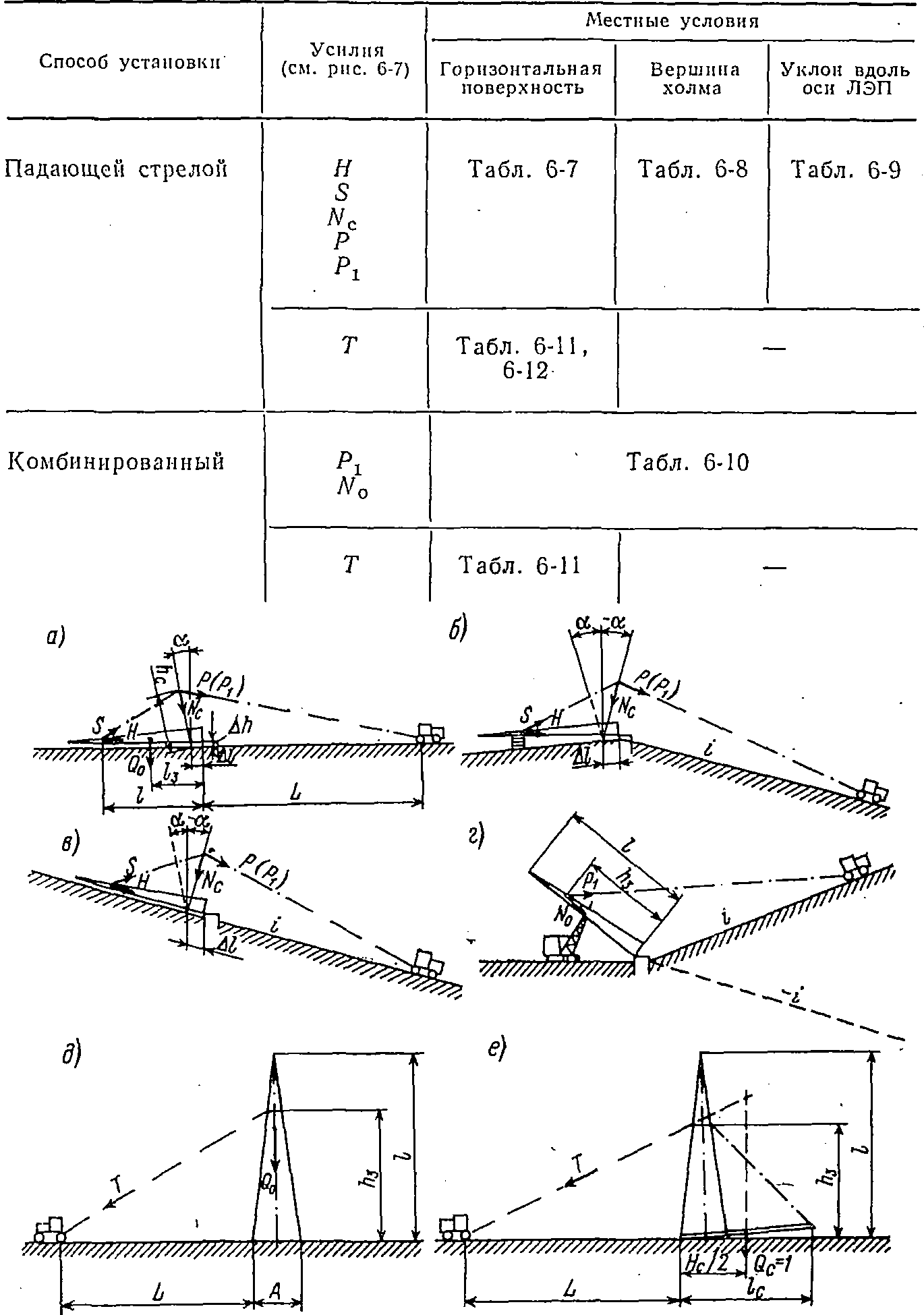

Рис. 6-6. Пояснения к таблицам: а — к табл. 6-7; б — к табл. 6-8; в — к табл. 6-9; г — к табл. 6-10; д — к табл. 6-11; е — к табл. 6-12
При выборе расположения стрелы следует проверить, не будет ли мешать установке стрелы опора во всех ее положениях при установке.
Изменение единичных усилии при удалении тягового механизма от фундамента опоры при установке опоры способом падающей стрелы приведено в табл. 6-14.
Пояснения к табл. 6-7 — 6-13 даны на рис. 6-6.

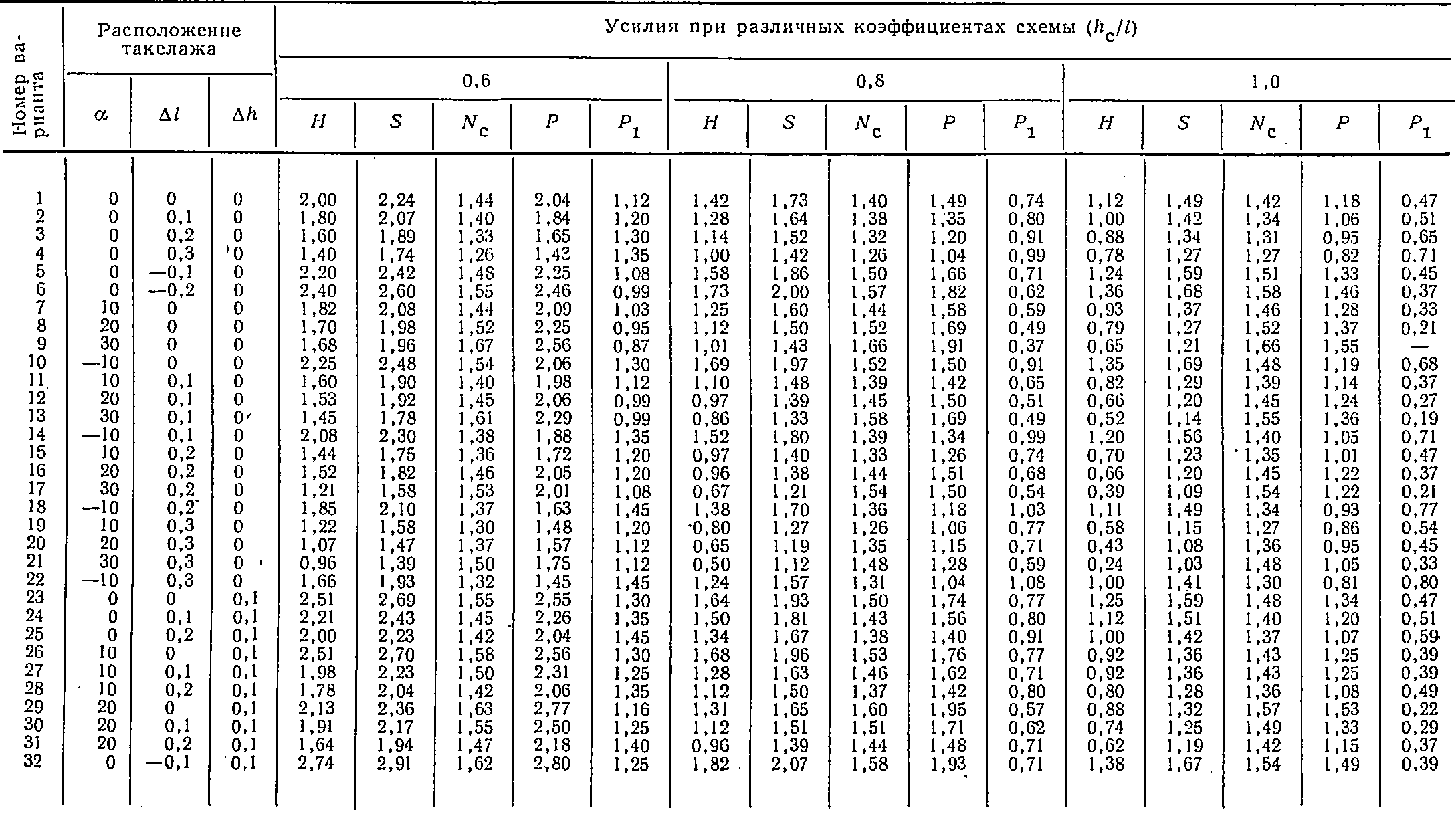

Таблица 6-14
Изменение единичных усилий при удалении тягового механизма от фундамента опоры при установке опоры способом падающей стрелы
Примечание. При определении усилий было принято ∆l= 0; α=10°.
