9-2. Монтаж проводов на переходах, выполненных по нормальным схемам
Раскатка проводов.
Раскатку проводов целесообразно производить в направлении с более высокого берега на низкий. Если в каком-либо месте есть пересечение (линии связи, электролиния и т. п.), то раскатку рационально вести таким образом, чтобы через пересечение пришлось раскатывать меньшую часть длины провода. При раскатке у промежуточной опоры провод целесообразно сразу поднимать на опору. Ниже приводятся некоторые типичные схемы раскатки проводов.
При схеме перехода АА барабаны с проводом обычно устанавливаются близко от берега реки. По реке провод лучше всего раскатывать зимой по льду трактором (если лед достаточно прочен) (см. табл. 5-5). При недостаточном промерзании реки монтаж проводов целесообразно производить летом. Если лед слабый, то сначала по нему прокладывается трос, к которому прикрепляется конец провода (рис. 9-2,б). Длина троса равна удвоенной ширине реки. После раскатывания провода тросом по льду реки (рис. 9-2,б) трос перетягивается в исходное положение для раскатки следующего провода.
При выполнении работы летом раскатка производится с помощью буксирного судна (применяются суда с двигателем мощностью до 300 л. с.) по понтонам или плотам, установленным по реке через каждые 80—100 м, для предотвращения опускания провода на дно реки и повреждения его (рис. 9-2,0). Иногда применяется раскатка провода с опусканием его в воду, но при этом предварительно проверяется отсутствие на дне камней, коряг, топляков и т. п. Провод вытягивается сразу после раскатки.
При схеме перехода АППА барабаны с проводом устанавливаются около опоры А. Раскатка ведется трактором до опоры П (рис. 9-2, е). Около опоры Я образуется петля провода, в которой должно быть свободного провода столько, чтобы хватило для подъема на траверсу опоры Я. Для подъема провода на траверсу опоры подвешивается блок, через который пропускается трос (рис. 9-2, ж). Провод вкладывается в роликовый подвес, который присоединяется к собранной гирлянде изоляторов. Трактором с помощью троса гирлянду с проводом поднимают и присоединяют к траверсе. После раскатки по реке провод поднимают на вторую опору П. При подъеме среднего провода на опору типа «Рюмка» появляется дополнительная операция — протаскивание конца провода в «окно» под траверсой. Если верхняя траверса короче средней или нижней, то после подъема на верхнюю траверсу одну ветвь провода переводят на другую сторону нижней траверсы.
При одинаковой высоте берегов раскатку и вытяжку проводов можно производить навстречу. При этом на конце провода еще до раскатки может быть смонтирован натяжной зажим, холостые гирлянды сажаются на дальние от барабанов анкерные опоры, с барабана не нужно разматывать весь провод. При различной высоте берегов реки, когда барабаны расположены на высоком берегу, раскатку и вытяжку провода целесообразно производить в одном направлении, при этом с барабана должен быть размотан весь провод.
При посадке холостой гирлянды к натяжному зажиму, установленному на конце провода, присоединяется натяжная гирлянда изоляторов. Трактором с помощью троса, пропущенного через блок, подвешенный на траверсу опоры, гирлянду с проводом поднимают и присоединяют к траверсе (рис. 9-3, а).
После посадки холостой гирлянды провод вытягивается таким образом, чтобы он полностью поднялся над водой реки. Для выполнения этой работы провод захватывается монтажным зажимом с тросом, за который тянет трактор. Определение необходимого для этого тяжения приведено в § 9-1.
Визирование стрелы провеса провода. От траверсы опоры отмеряется расстояние, равное стреле провеса провода. На переходной опоре, установленной на берегу, где посажены холостые гирлянды изоляторов, подвешивается визировочный знак, хорошо различимый с другой переходной опоры (при установке опоры па высоком берегу реки возможна установка визировочного знака на склоне берега).

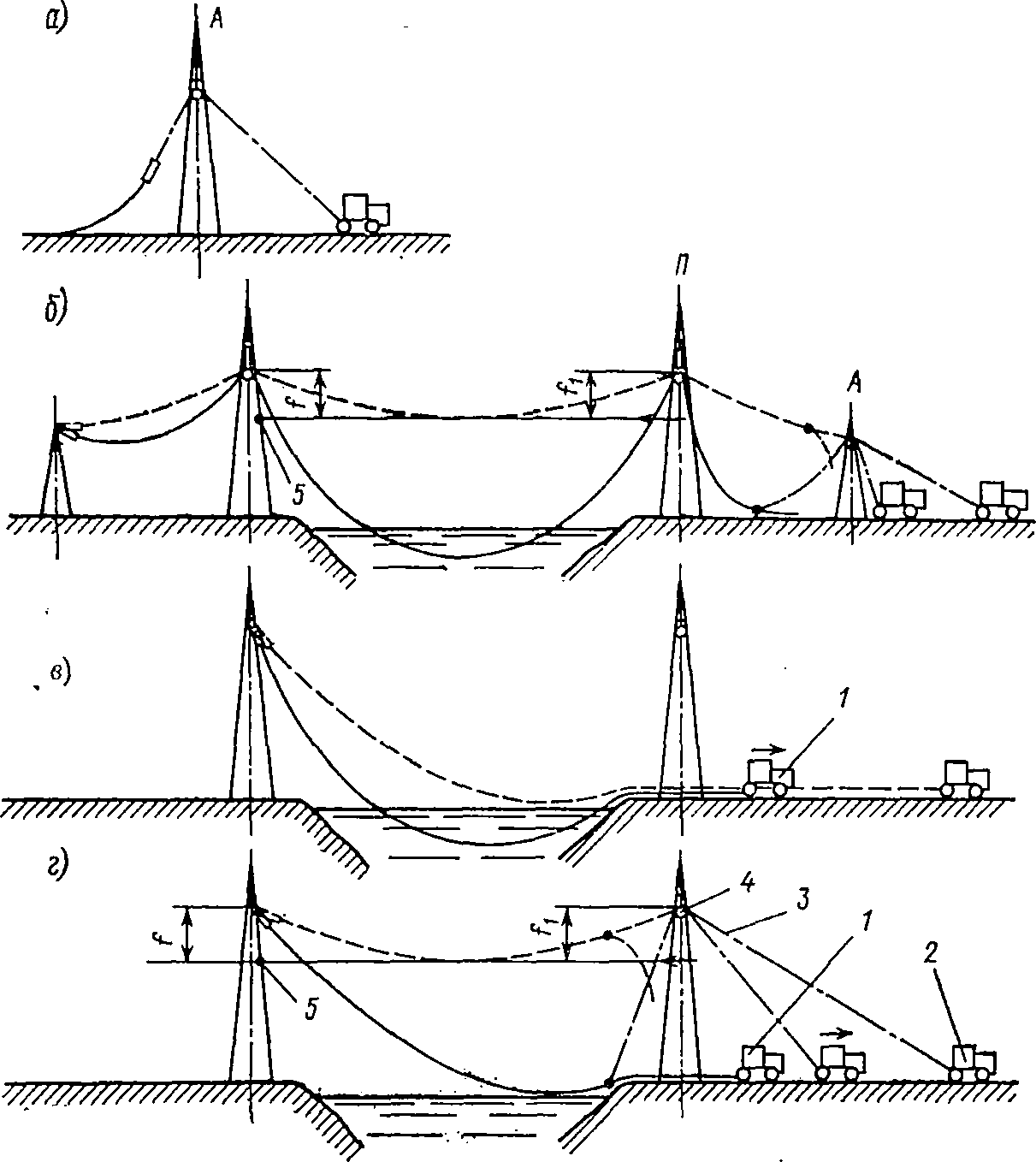

Рис. 9-3. Схемы к монтажу проводов на переходе через реку: а — посадка холостой натяжной гирлянды изоляторов; б — визирование стрелы провеса провода на переходе по схеме АППА (5 — визировочный знак); в — вытягивание провода из воды трактором 1 на переходе по схеме АА; г — натяжение провода трактором 2 с помощью троса 3, пропущенного через блок 4, подвешенный к траверсе, и визирование стрелы провеса провода
У переходов по схеме АППА провод для вытяжки захватывается монтажным зажимом с тросом, пропущенным через блок на траверсе опоры в пролете ПА, и вытягивается из пролета трактором (при большой длине пролета работа выполняется с перехватом) (рис. 9-3,б), после чего в пролете на провод устанавливается монтажный зажим с тросом, пропущенным через блок, подвешенный на траверсу опоры (рис. 9-3,г). Трактором за трос производится постепенное натяжение провода до тех пор, пока стрела провеса провода не будет равна значению, заданному монтажной таблицей (для учета последующего вытягивания провода целесообразно несколько перетягивать провод). Величину стрелы провеса провода контролирует монтажник, находящийся на переходной опоре. Когда заданная стрела провеса достигает заданной величины, на тросе устанавливается сжим. Натяжение тяжелых стальных или сталебронзовых проводов иногда производится с помощью полиспаста.
Монтаж второго натяжного зажима.
При передвижении трактора в сторону опоры провод опускается до тех пор, пока монтажный зажим, к которому прикреплен трос, не коснется поверхности земли или воды. На провод до первого монтажного зажима устанавливается второй монтажный зажим с присоединенным к нему тросом (рис. 9-4, а). Конец троса прицепляется к трактору, который натягивает трос, после чего трактор, удерживающий провод, передвигается к опоре, при этом все тяжение провода воспринимает второй трактор. Визировочная отметка на тросе (сжим) переносится на провод (рис. 9-4,б). Конец провода отрезается с учетом длины натяжной гирлянды изоляторов. На конце провода монтируется натяжной зажим, к которому присоединяется натяжная гирлянда изоляторов. Если провод на барабане окажется немного короче, то делается полиспастная вставка из троса диаметром 18,5 мм на блоках диаметром 100 мм.
Посадка второй натяжной гирлянды изоляторов. К гирлянде изоляторов присоединяется конец троса; если есть опасность волочения гирлянды по поверхности земли при посадке, снизу к гирлянде прикрепляются деревянные полозья (рис. 9-4, в). Трактором с помощью троса гирлянда с проводом подтягивается к траверсе опоры и присоединяется к ней (рис. 9-4,г).
Установка гасителей вибрации.
Гасители вибрации у анкерных опор с нерасщепленными фазами устанавливаются при монтаже натяжных гирлянд. На промежуточных переходных опорах гасители вибрации устанавливаются после монтажа провода, работа может быть выполнена следующим образом. С траверсы опоры опускается тросовая лестница (рис. 9-4,б.) По лестнице к проводу спускается монтажник и устанавливает на проводе монтажное сидение с присоединенным к нему тросом, конец которого держит второй монтажник, находящийся на траверсе опоры. Монтажник садится на монтажное сидение и, удерживаемый тросом, выкатывается в пролет до того места, где должен быть установлен гаситель вибрации. Аналогично устанавливается гаситель вибрации с другой стороны траверсы опоры.
Монтаж дистанционных распорок.
При расщепленных фазах сразу после монтажа всех проводов производится установка дистанционных распорок. Для этой цели применяются специальные тележки. К тележке, находящейся на траверсе опоры, привязываются две веревки. Монтажник с концом одной веревки влезает на гирлянду изоляторов и садится около провода. С помощью двух веревок тележка передается монтажнику, который устанавливает ее на провода.

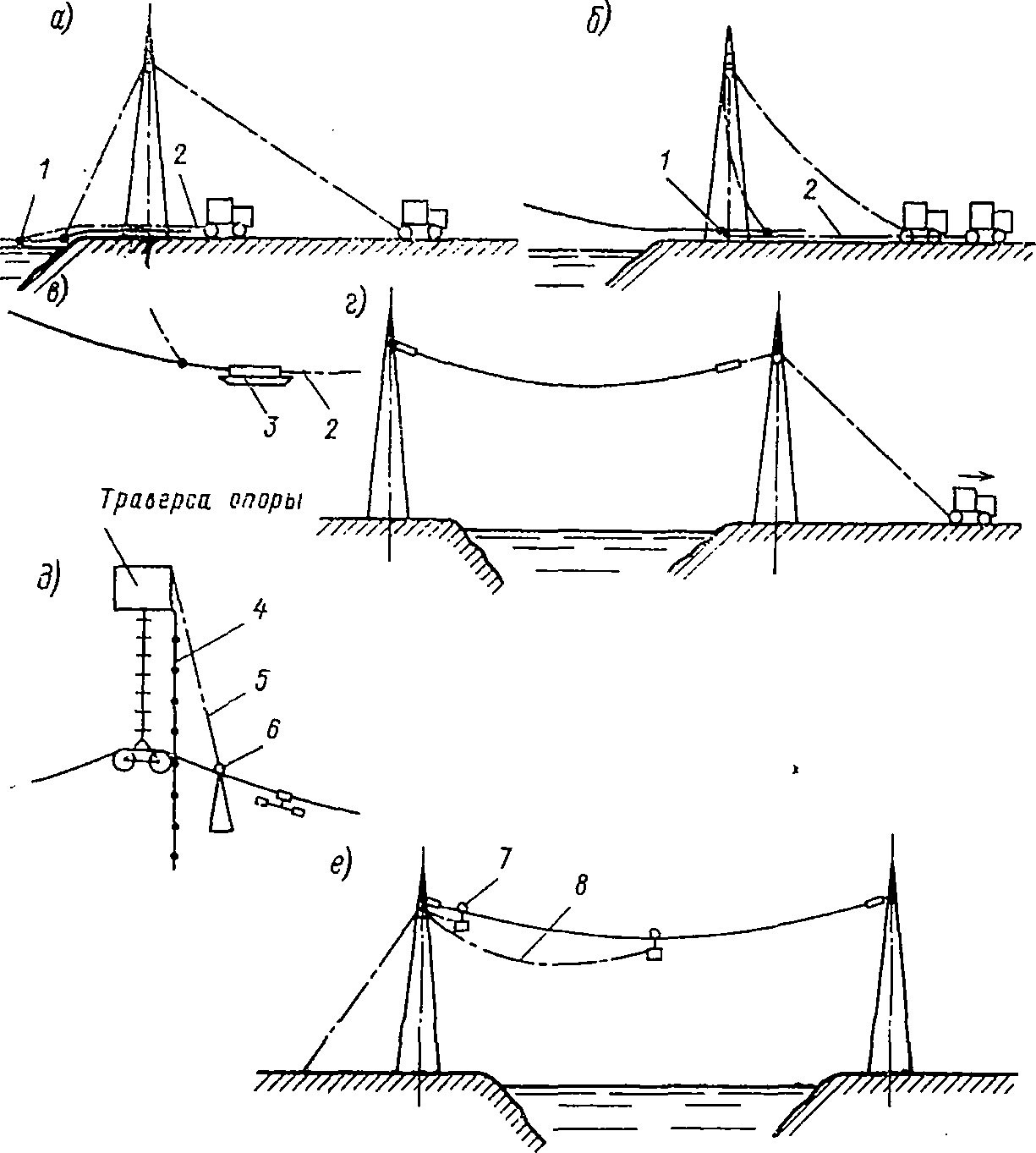

Рис. 9-4. Схемы к монтажу проводов на переходе через реку: а — установка на проводе второго монтажного зажима 1 с тросом 2; б — затягивание конца провода на берег; в — присоединение натяжной гирлянды изоляторов и установка ее на полозья 3; г — посадка натяжной гирлянды изоляторов; д — тросовая лестница 4, монтажное сидение 6 и веревка 5 для установки гасителей вибрации; е — схема монтажа дистанционных распорок с помощью тележки 7 и тросика 8
После того как монтажник с распорками и инструментом сядет в тележку, другой монтажник, находящийся на траверсе опоры, с помощью троса выкатывает тележку в середину пролета, где устанавливается первая распорка (рис. 9-4, е). После передвижения тележки с монтажником в сторону опоры устанавливается вторая распорка и т. д.
При подходе тележки к гирлянде изоляторов монтажники с тележки монтируют гасители вибрации и защитные кольца. Для установки распорок в другой половине пролета тележка и трос переносятся на другую переходную опору.
