Монтаж проводов на качающихся опорах.
После установки качающиеся опоры закрепляются в вертикальном положении монтажными оттяжками 1 (рис. 9-5, а).

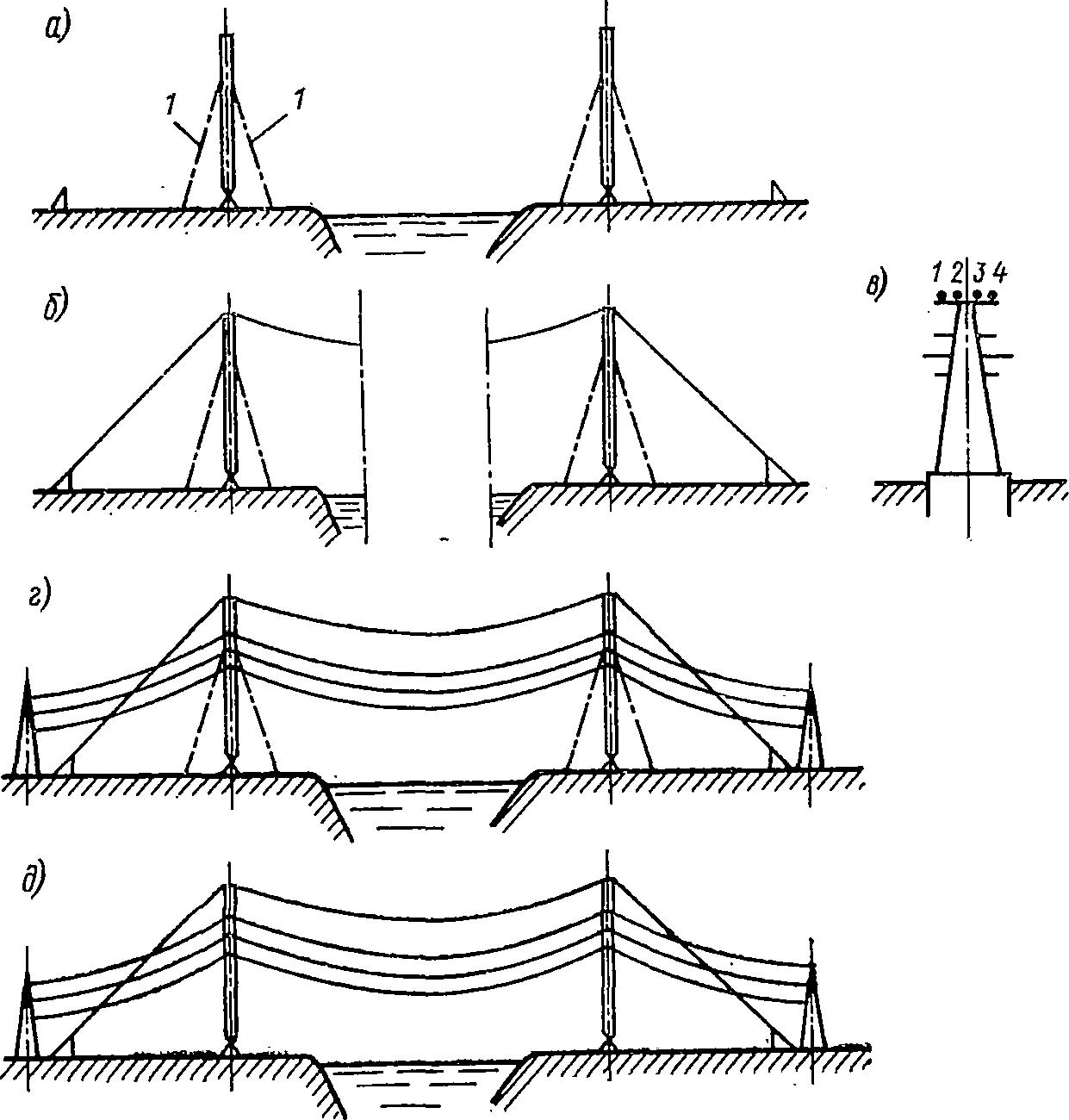

Рис. 9-5. Схемы к монтажу проводов на качающихся переходных опорах: а — опоры, подготовленные к монтажу проводов; б — монтаж несущих тросов; в — очередность монтажа тросов; г — монтаж проводов; д — демонтаж оттяжек
На закрепленных таким образом опорах в первую очередь монтируются несущие тросы, а затем провода. Для уменьшения нагрузок на опору и монтажные оттяжки монтаж несущих тросов целесообразно производить в последовательности, указанной на рис. 9-5, в. При этом каждый несущий трос сначала монтируется в крайних пролетах, а затем в среднем.
Далее производится монтаж проводов (рис. 9-5, г), выполняемый обычным способом (см. § 9-2). После окончания монтажа проводов оттяжки демонтируются (рис. 9-5, (3).
Рис. 9-6. Схемы к монтажу проводов и тросов при винтовой подвеске: а — крепление гирлянды изоляторов к якорю; б — раскатка несущего троса; в — визирование стрелы провеса несущего троса; г — монтаж на тросе роликов; д — крепление гирлянды изоляторов к якорю; е — посадка несущего троса на натяжную гирлянду изоляторов; ж — раскатка провода; з — натяжение провода, визирование его стрелы провеса и посадка на натяжную гирлянду
Монтаж проводов при вантовой подвеске на переходе по схеме АП ПА.

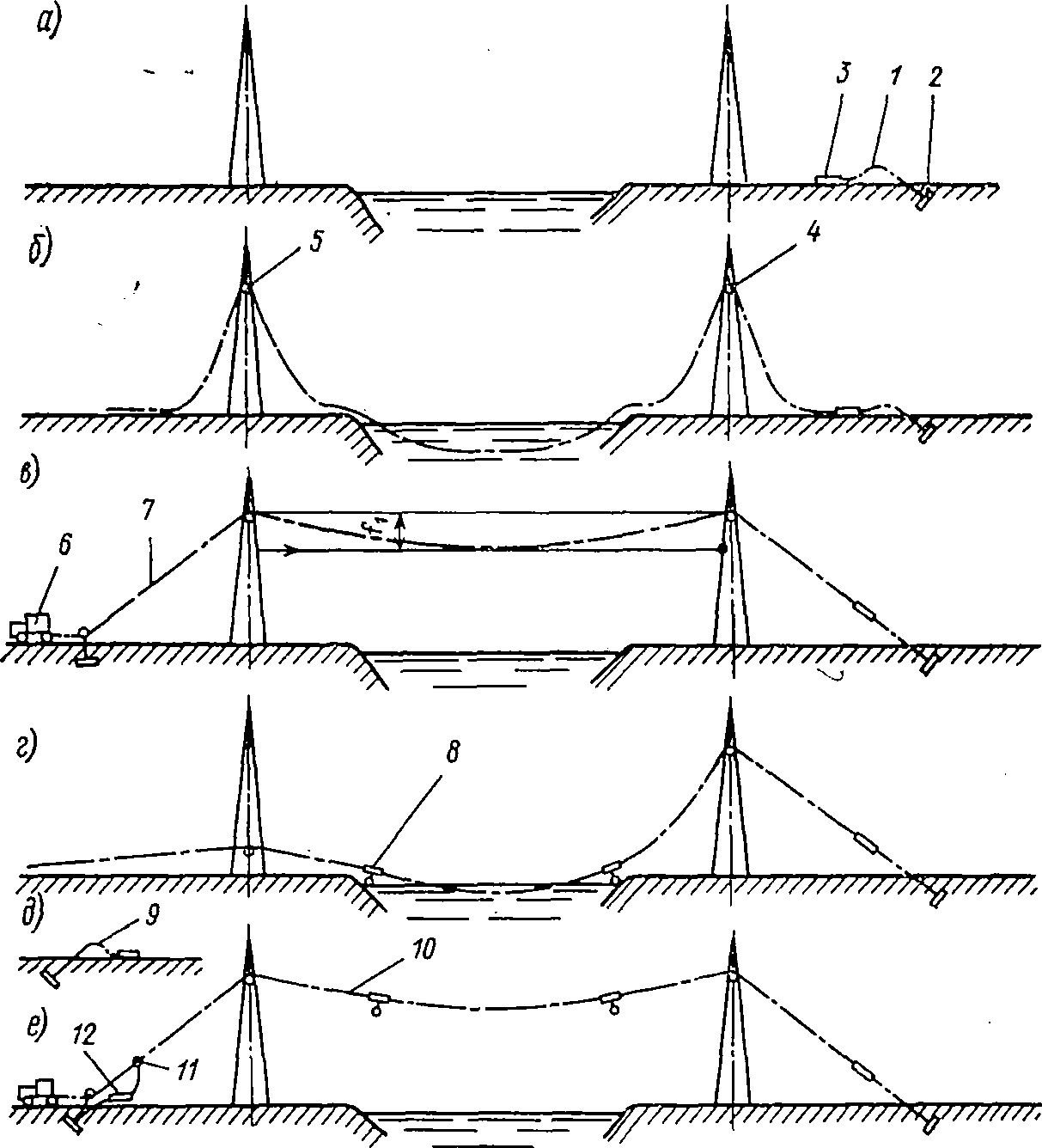

На правом берегу отмеряется кусок несущего троса 1, который прикрепляется к якорю 2 и к собранной гирлянде изоляторов 3 (рис. 9-6, а). Несущий трос пропускается через роликовый подвес 4, раскатывается по реке и пропускается через второй роликовый подвес 5 (рис. 9-6, б). Трактором 6 несущий трос натягивается, и производится визирование стрелы его провеса при этом на тросе делаются отметки против переходных опор и места расположения натяжной гирлянды (рис. 9-6, в). Несущий трос опускается на землю, и на нем устанавливаются глухие поддерживающие зажимы с раскаточными роликами для крепления провода 8 (рис. 9-6, г). На левом берегу монтируется натяжная гирлянда и отрезок несущего троса 9 (рис. 9-6, д). На конце несущего троса 10 монтируется натяжной зажим. Несущий трос захватывается монтажным зажимом 11 с тросом 12 и натягивается трактором за трос таким образом, чтобы можно было натяжной зажим присоединить к левобережной натяжной гирлянде изоляторов (рис. 9-6, е). После этого тяжение передается на натяжную гирлянду и монтажный зажим 11 снимается с несущего троса.

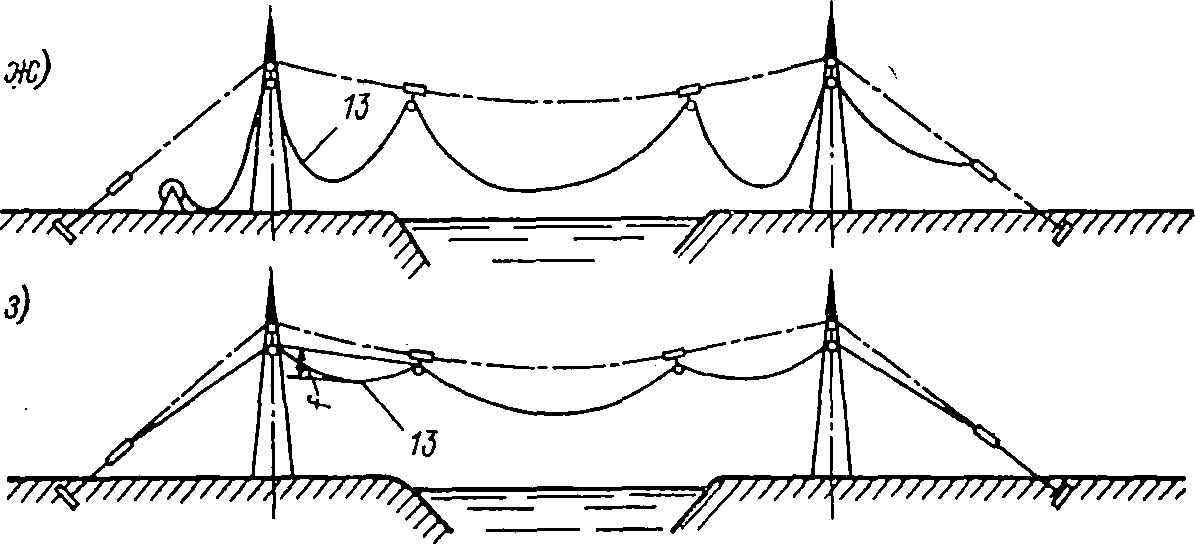

Через реку по роликам, подвешенным к несущему тросу, раскатывается провод 13, на конце провода монтируется натяжной зажим, который прикрепляется к правобережной натяжной гирлянде (рис. 9-6, ж). Провод 13 натягивается трактором, визируются стрелы его провеса (рис. 9-6, а), на втором конце провода монтируется натяжной зажим и производится посадка провода на натяжную гирлянду левобережной опоры. Затем проверяются стрелы провеса несущего троса и провода по основным монтажным таблицам. При несоответствии стрел провеса с табличными данными регулировка их может быть произведена с помощью регулировочных звеньев.
