Отказ любого элемента одноцепной электропередачи (трансформатора, воздушной или кабельной линии и выключателей) вызывает отказ всей передачи. Такое соединение элементов в теории надежности называется последовательным [Л. 13].

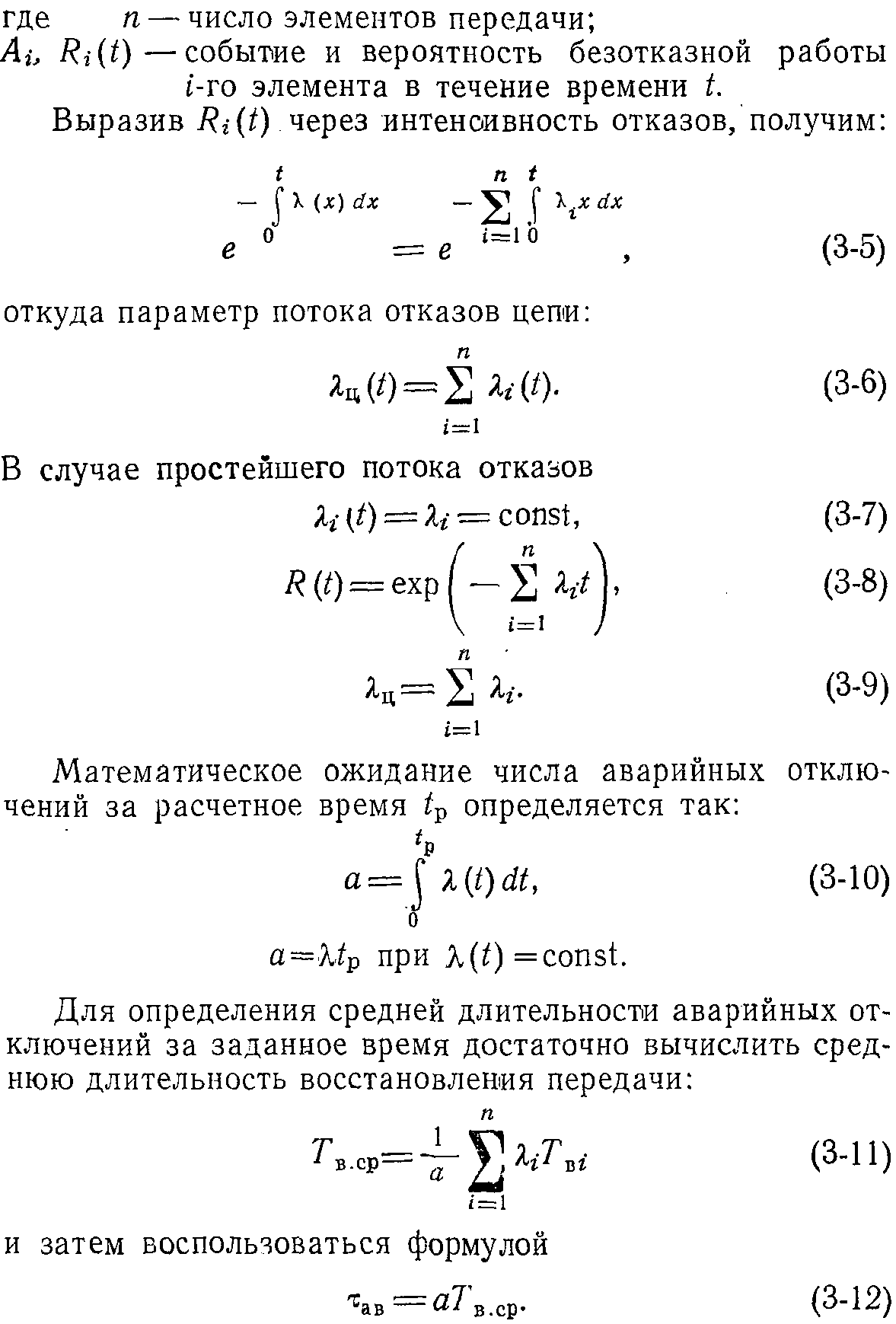

Вероятность безотказной работы для последовательного соединения определяется как вероятность совпадения безотказной работы всех элементов:
(3-4)

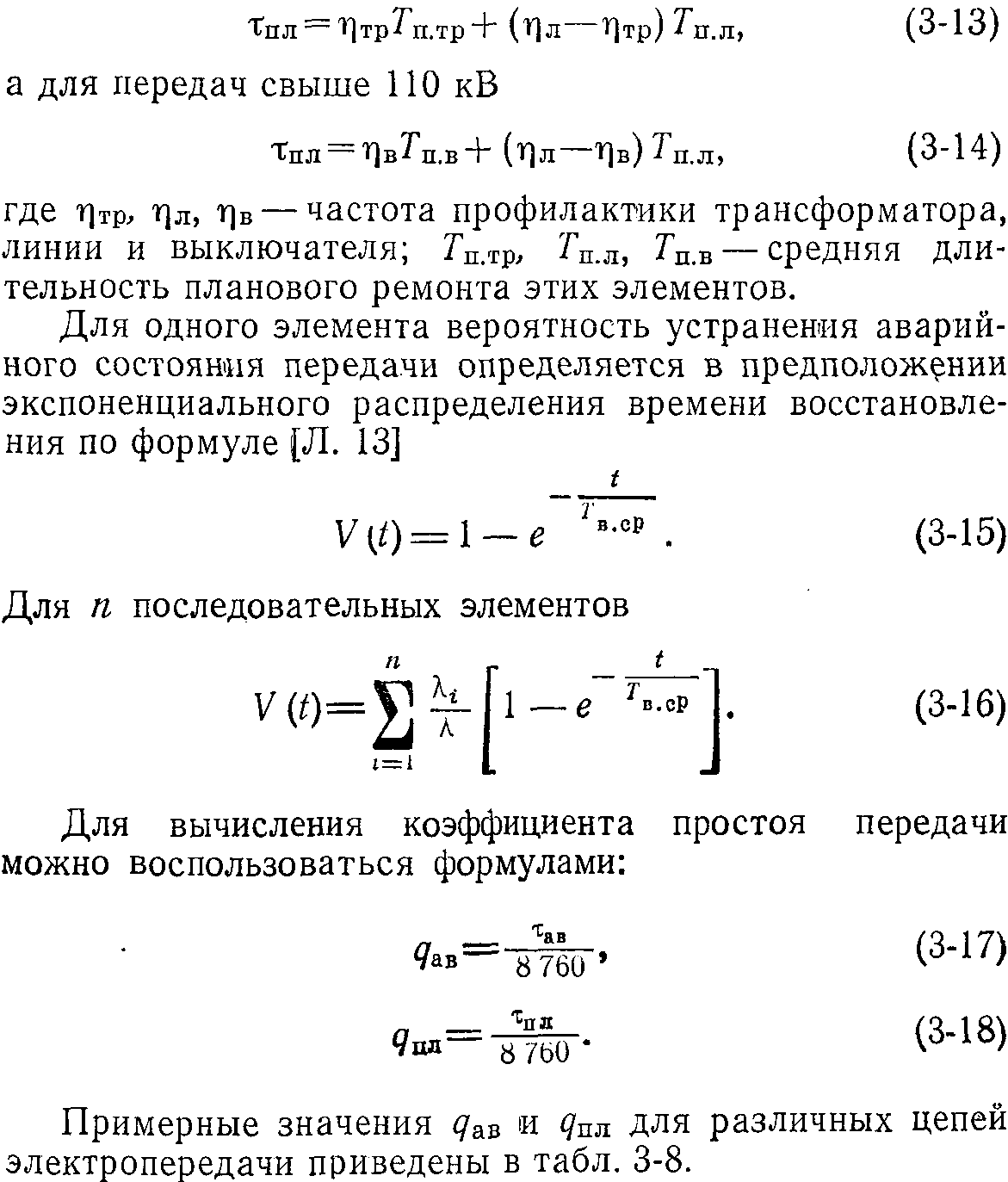

Для определения средней длительности плановых отключений передачи на профилактику и ее частоты сначала выбирают элементы с максимальной длительностью одного профилактического ремонта Тп.макс. Для передач напряжением до 110 кВ включительно это будет трансформатор, для передач 220—750 кВ — выключатель. Этот элемент требует для своего ремонта столько времени, что в течение одного из них можно провести одновременно ремонт второго элемента, если частота его профилактики меньше, чем элемента с максимальной длительностью профилактики. Элементы передачи с более частой профилактикой заставят отключать ее еще на некоторое время. Для передач до 110 кВ средняя длительность плановых отключений в течение года определится как
Рассмотрим теперь энтропийные показатели надежности для последовательного соединения элементов в одноцепной линии электропередачи. При независимых состояниях каждого из двух элементов энтропия их последовательного соединения будет в силу свойства аддитивности равна:

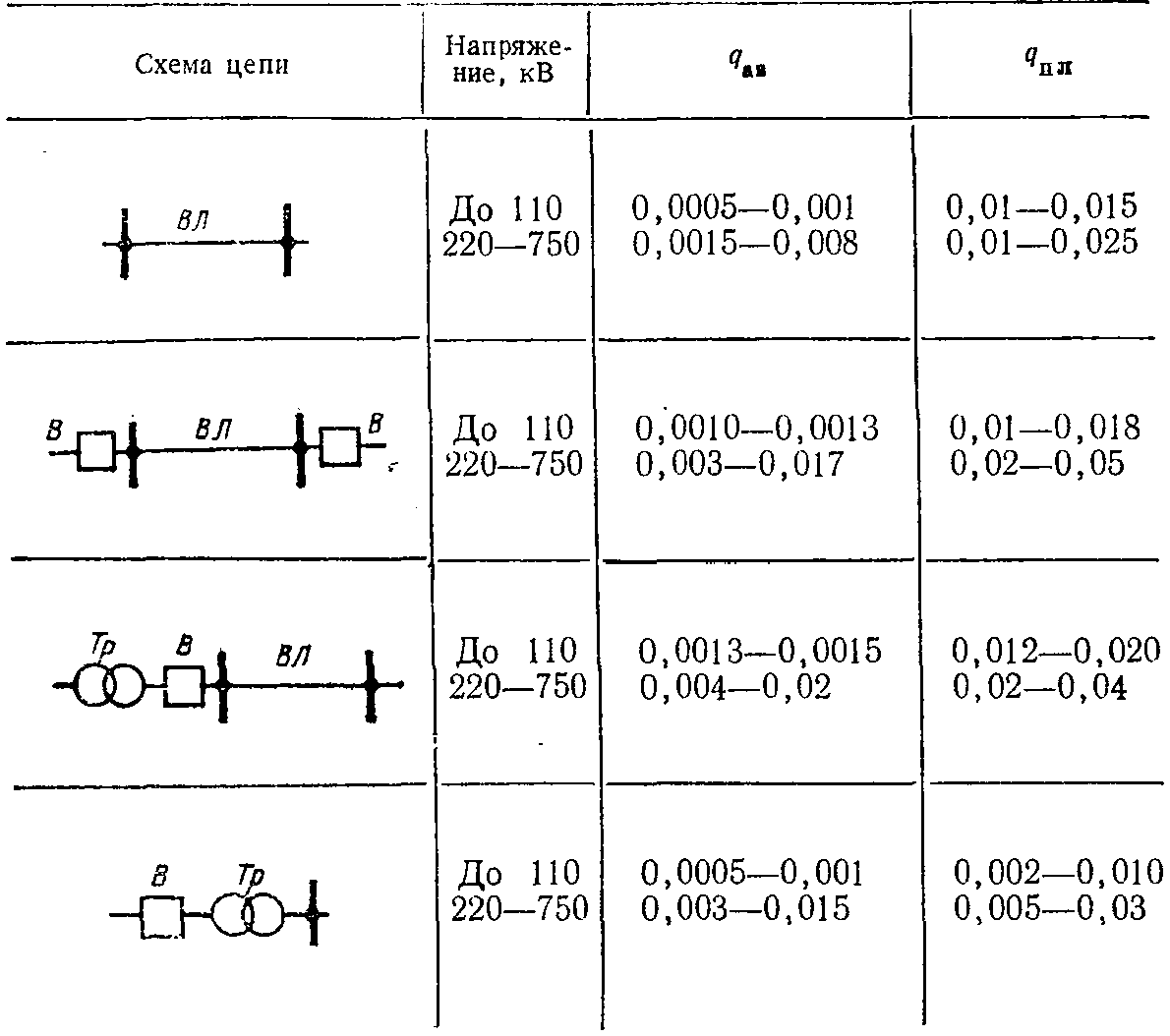

Таблица 3-8

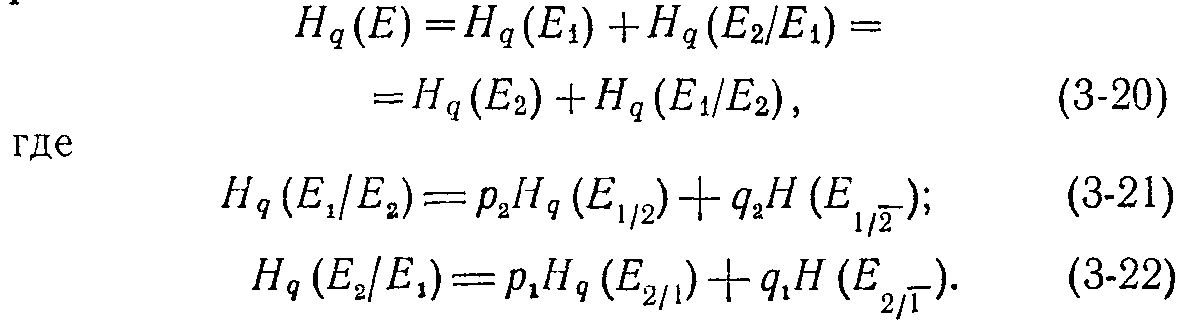

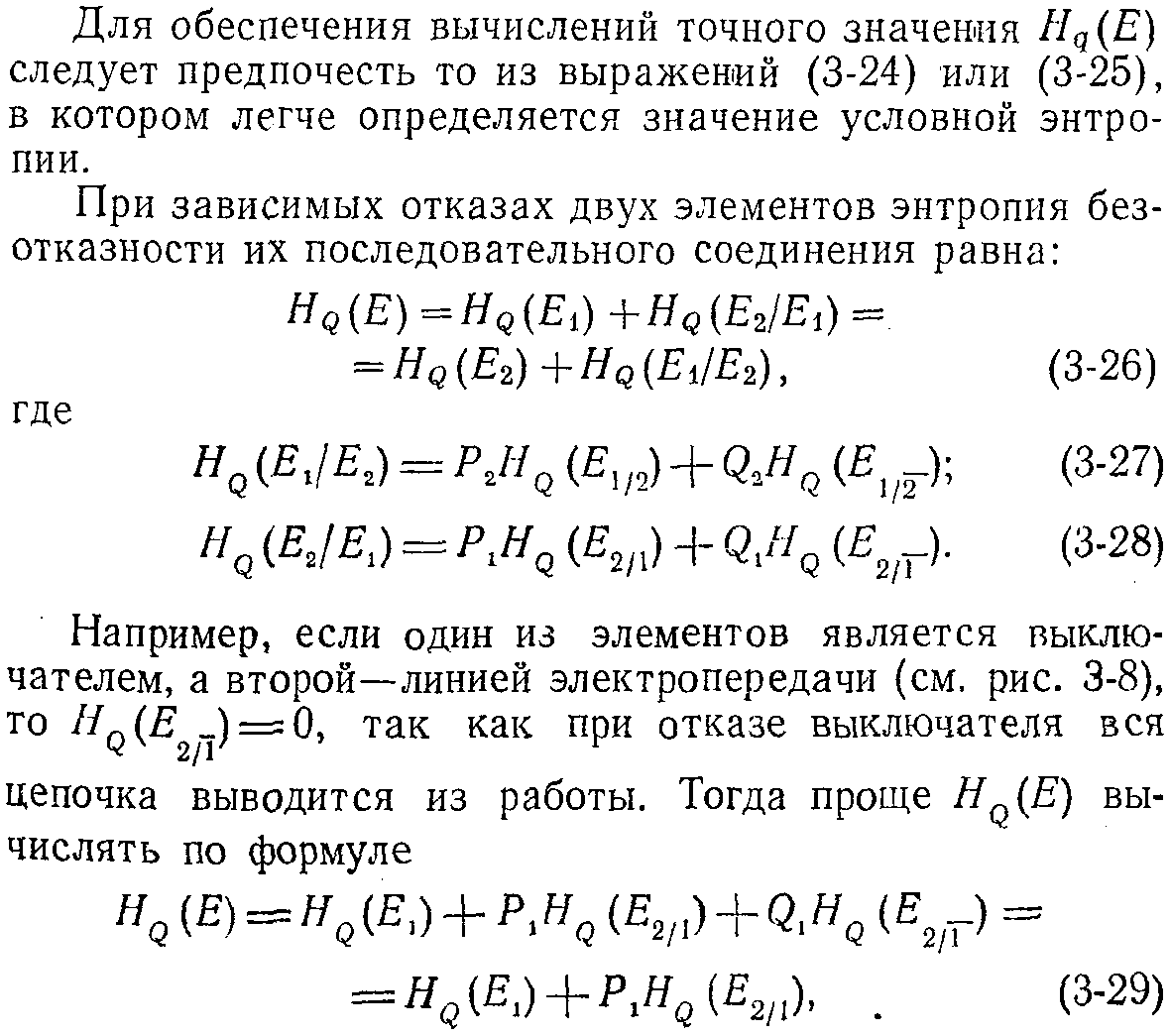

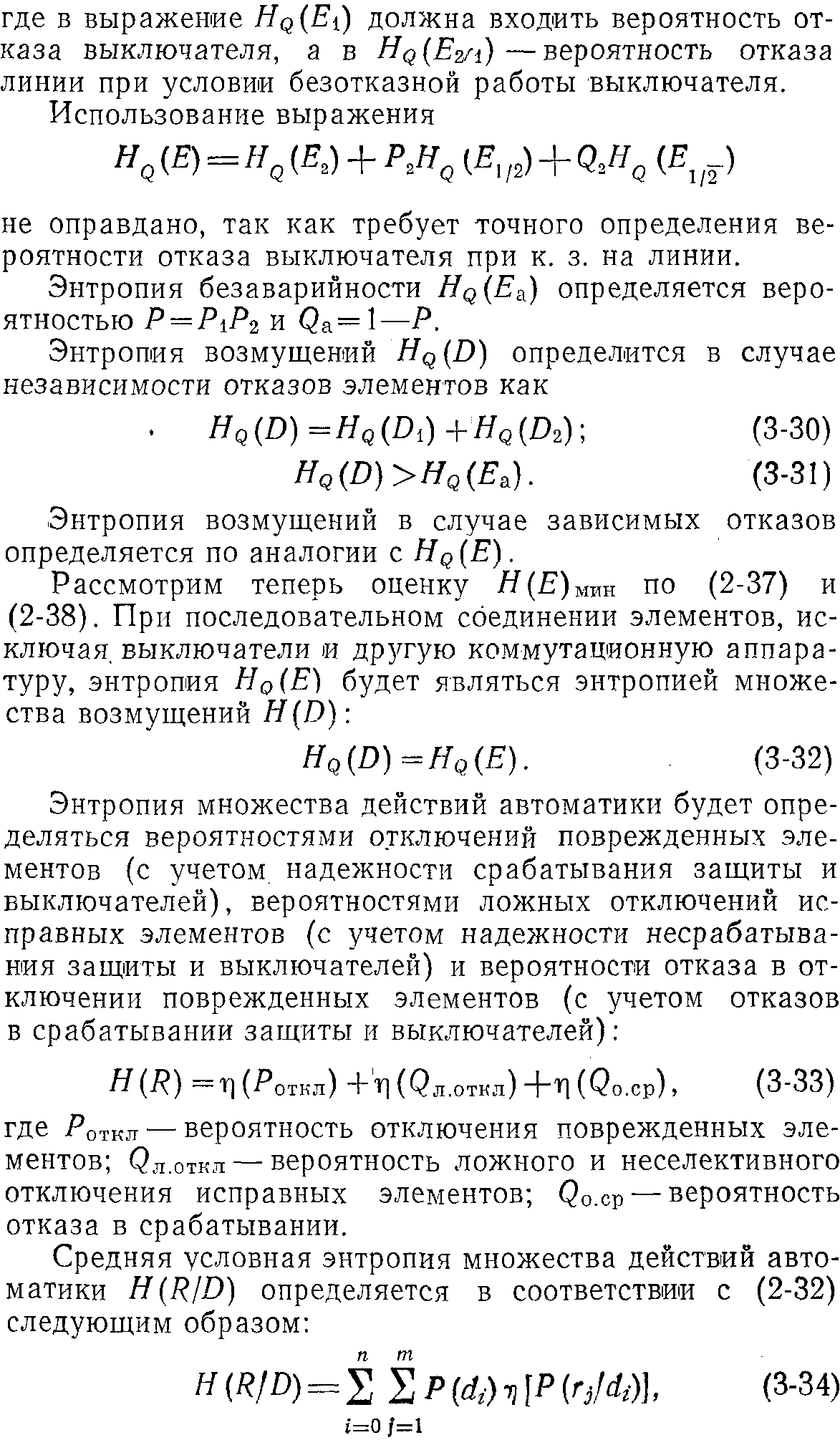

При соединении трех и более независимых элементов последовательно Нд(Е) объединения вычисляется также простым сложением. Аналогично обстоит дело и с величиной при объединении элементов с независимыми отказами. При зависимых состояниях двух элементов энтропия готовности их последовательного соединения равна:

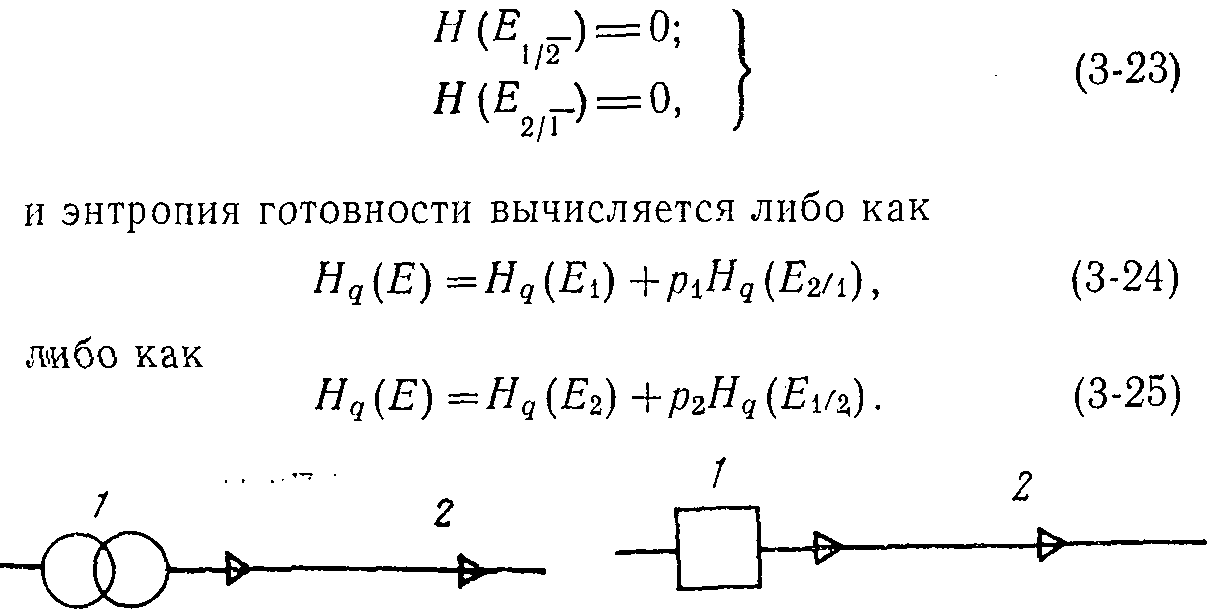

Например, если два элемента составляют последовательную цепочку в электрической сети (рис. 3-7), то отказы одного из них невозможны при разрыве последовательной цепочки из-за отключения другого в аварийный ремонт.
Тогда
Рис. 3-7. Схема цепи. Рис. 3-8. Схема цепи.

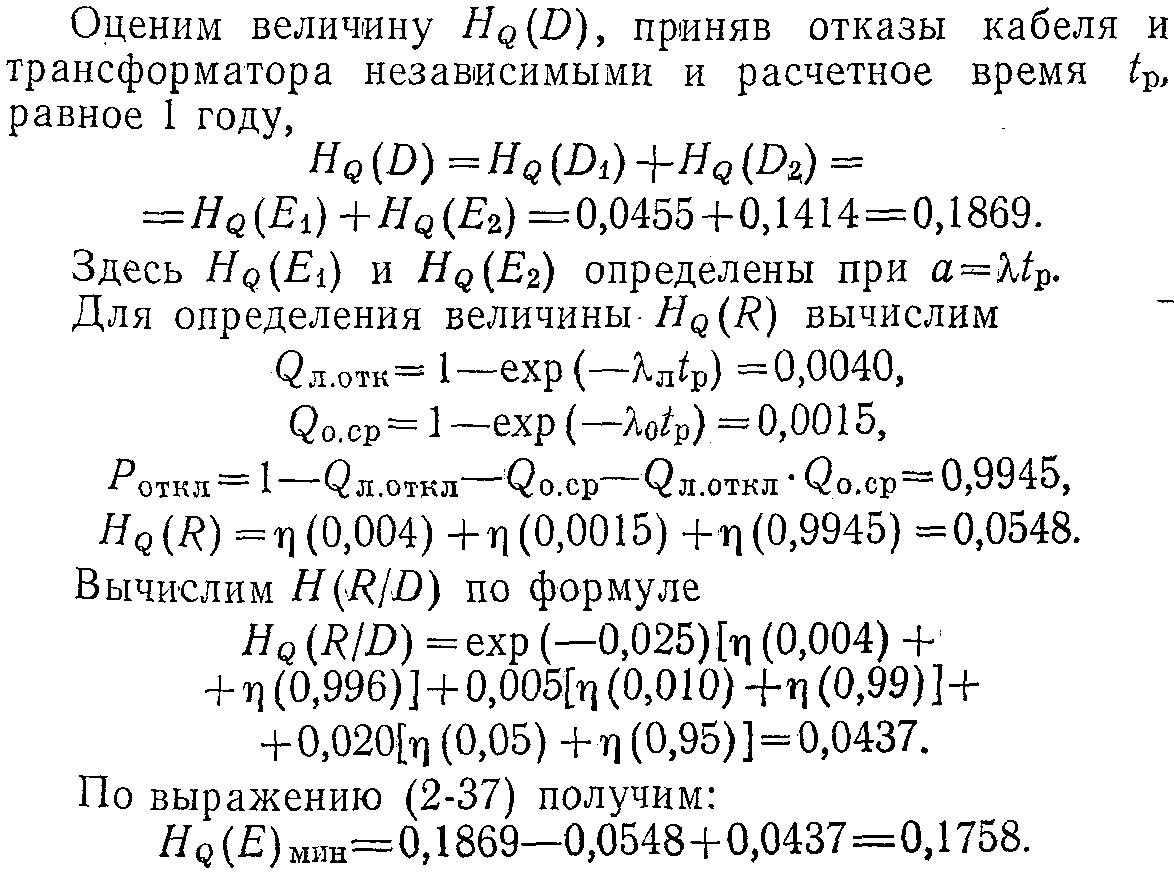

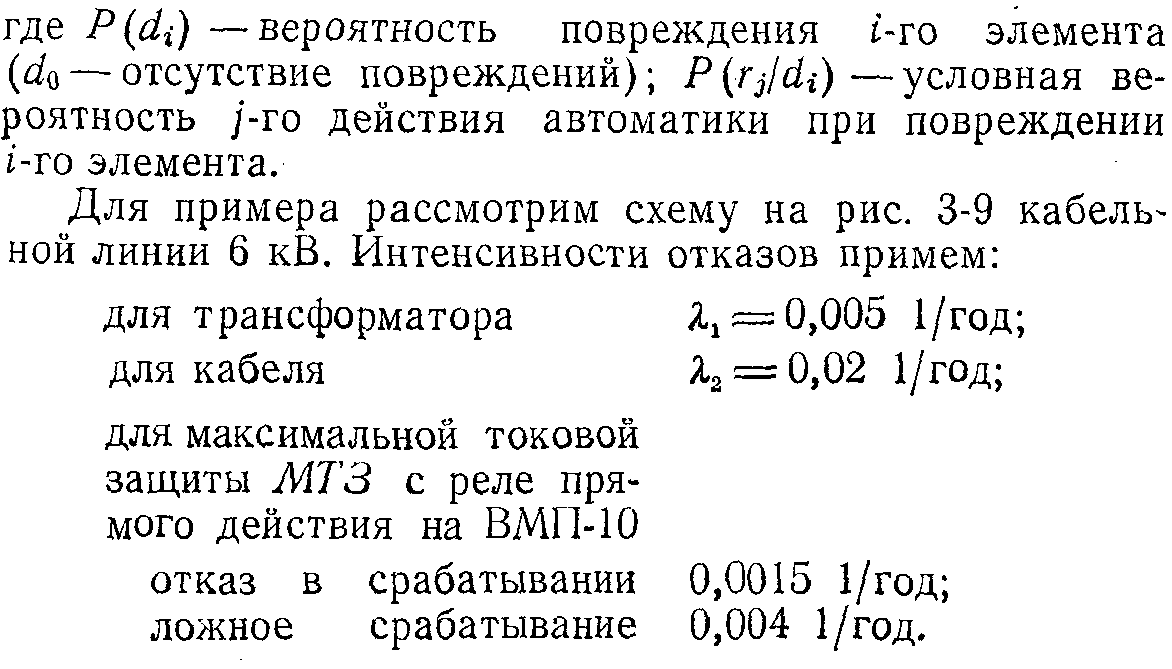

Условная вероятность отказа в срабатывании при возникновении повреждения в зоне действия отсечки (в кабеле)—0,05, при повреждении в трансформаторе — 0,01.

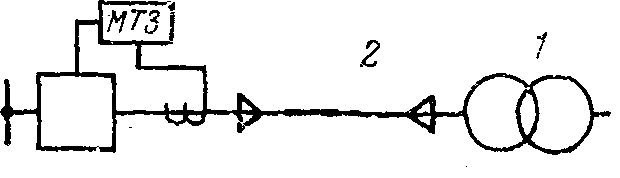

Рис. 3-9. Схема кабельной линии.
