Начала и концы секционированных обмоток промежуточных трансформаторов обычно выводятся на крышку. Исключение составляет трансформатор типа ТДЦИ-120000/35, в котором из-за конструктивных трудностей начала и концы секций обмотки ВН выведены на боковую стенку трансформатора.
На крышке трансформатора трудно расположить вводы так, чтобы путем однотипных и коротких перемычек можно было бы получить различные схемы соединения обмоток.
При частых переключениях на крышке трансформатора не исключена возможность повреждения изоляторов. По этим соображениям вводы трансформатора соединяют с вводами (зажимами) специальной панели для переключения секций и фаз обмоток. Расположение вводов на панелях выполняется так, чтобы можно было удобно и быстро производить переключения.
Рис. 9-9. Выход шинопроводов на испытательном поле.
а — общий вид; б — установка разъединителя видимого разрыва.
1 — шинопровод 10 кВ; 2 — то же 100 кВ от однофазного трансформатора типа ИОМ-100/100; 3 — разъединитель видимого разрыва; 4 — тяга привода разъединителя, включаемого с балкона пультового помещения; 5 — привод разъединителя, включаемого у входа на балкон испытательного воля; 6 — блок-контакты разъединителя; 7 — дверь для входа на балкон испытательного поля; 8 — дверная блокировка; 9 — сигнальные лампы.

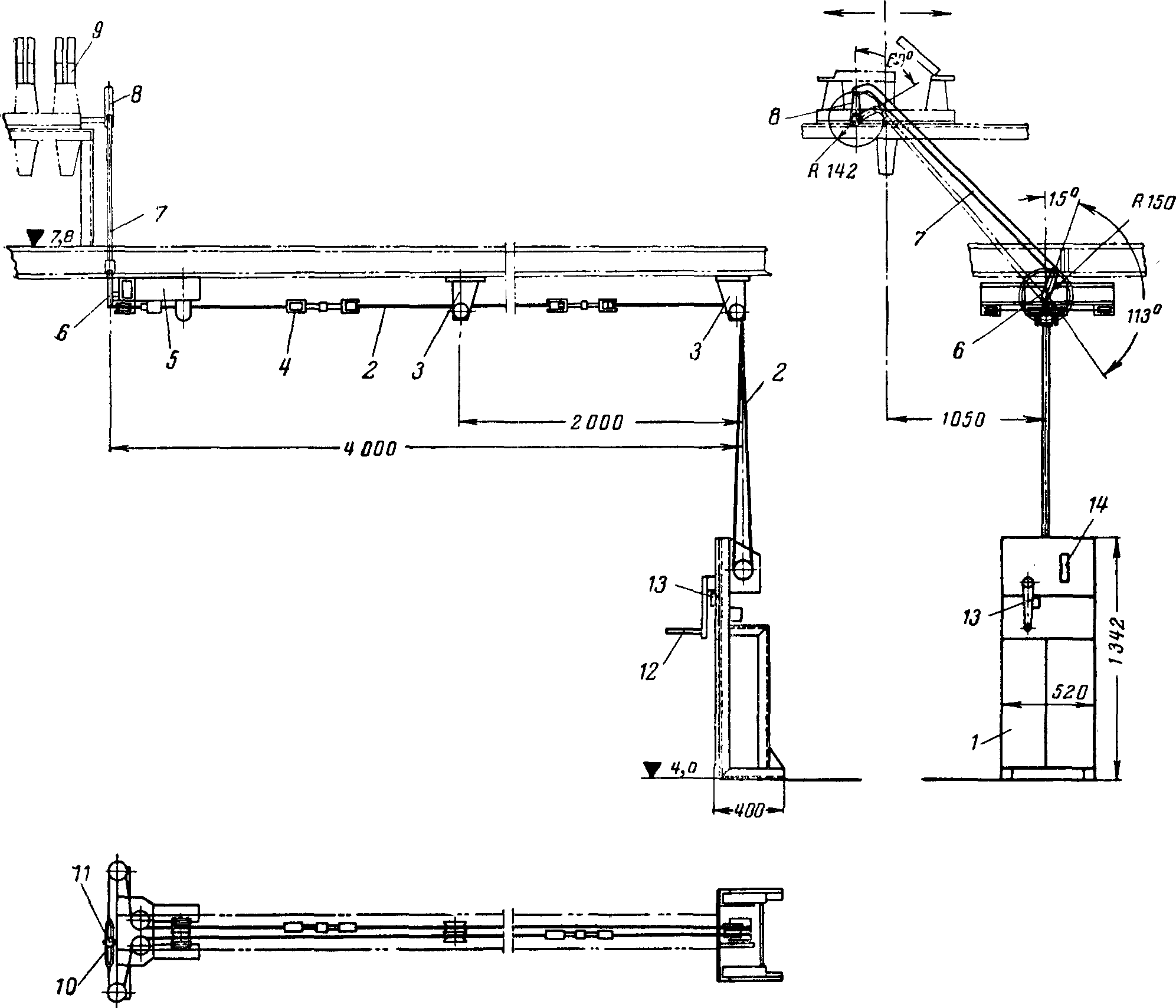

Рис. 9-10. Лебедочный привод разъединителей на тросах.
1 — лебедка; 2 — трос; 3 — переходные ролики; 4 — натяжное устройство; 5 — каркас промежуточного рычага; 6 — промежуточный рычаг; 7 — промежуточная тяга; 8 — рычаг разъединителя; 9 — разъединитель; 10 — тяга; 11 — промежуточный валик; 12 — съемная рукоятка; 13 — блок-замок; 14 — сигнализация положения разъединителя.
Переключение обмоток можно выполнить следующими способами: 1) на панели при помощи штепсельных контактов или рубильников;
2) на коммутаторе при помощи разъединителей с моторными приводами.
Переключения на панели при помощи штепсельных контактов выполняются на промежуточных трансформаторах типовой мощностью до 7 500 кВА и на трансформаторе мощностью 15 000 кВА, если для данной станции этот трансформатор является наибольшим и предназначен для типовых испытаний. На таких станциях при относительно малых площадях доступ к промежуточным трансформаторам удобен.
Для испытательных напряжений до 11 кВ с кратковременным повышением до 22 кВ панели переключения обмоток выполняются на гетинаксовых плитах (рис. 9-11). Для испытательных напряжений 35/70 кВ панель выполняется металлической с установкой проходных изоляторов (рис. 9-12).

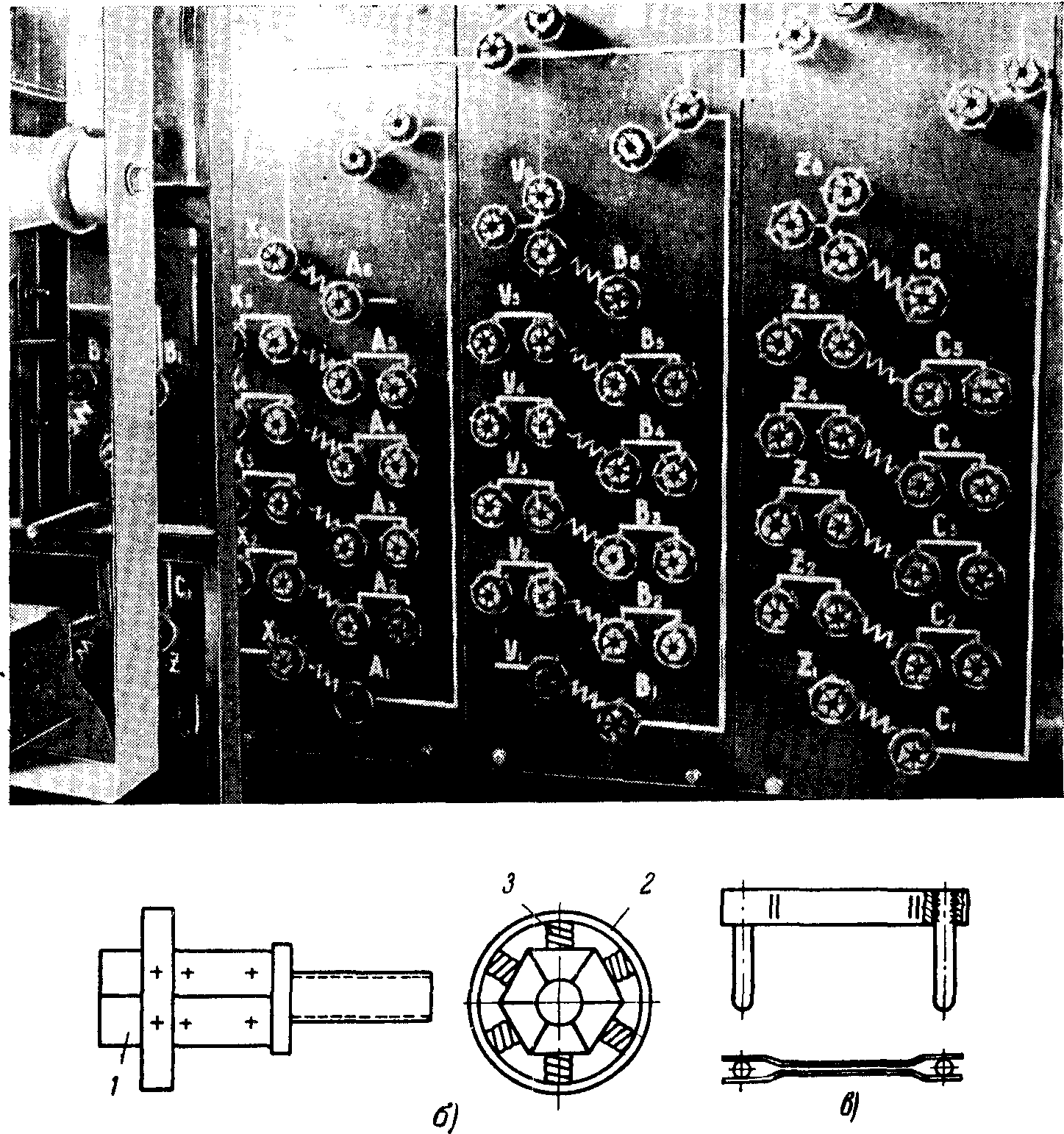

Рис. 9-11. Вертикальная панель переключения секций обмоток трансформатора, выполненная на гетинаксовой плите с розеточными гнездами.
а — общий вид; б — конструкция розеточного гнезда; в — то же вилки; 1 — раздвижные латунные секторы; 2 — кольцо; 3 — пружины.
В качестве соединительных контактов на панели устанавливаются розеточные гнезда, применяемые в комплектных распределительных устройствах (КРУ) на 600 и 2 500 а, а для переключений при больших расстояниях используются гибкие кабельные перемычки (рис. 9-12) или вилки для коротких перемычек (рис. 9-11,в). Изоляторы с розеточными гнездами устанавливают на панели таким образом, чтобы штепсельными вилками одного размера можно было выполнить все необходимые переключения.
На рис. 9-13 приведены схемы переключения обмоток трансформаторов, выполненные на рубильниках. Переключения рубильниками представляют большие удобства, чем штепселями, в особенности для промежуточных трансформаторов малой мощности, где эти переключения могут быть частыми.
На панели производят переключение секций обмоток последовательно или параллельно, а фаз — в звезду или треугольник. Высота панели должна быть не более 1 700 мм.
На испытательных станциях мощных трансформаторов, где промежуточные трансформаторы размещаются на больших площадях и предназначены для контрольных испытаний, переключения обмоток автоматизируют при помощи коммутатора на разъединителях с моторными приводами.
Коммутатор на разъединителях с моторным приводом дает следующие преимущества:
- облегчает переключения, в особенности для больших полей;
- дает все возможные комбинации переключений;
- обеспечивает быстроту и безошибочность переключений, выполняемых дистанционно при помощи ключа управления.

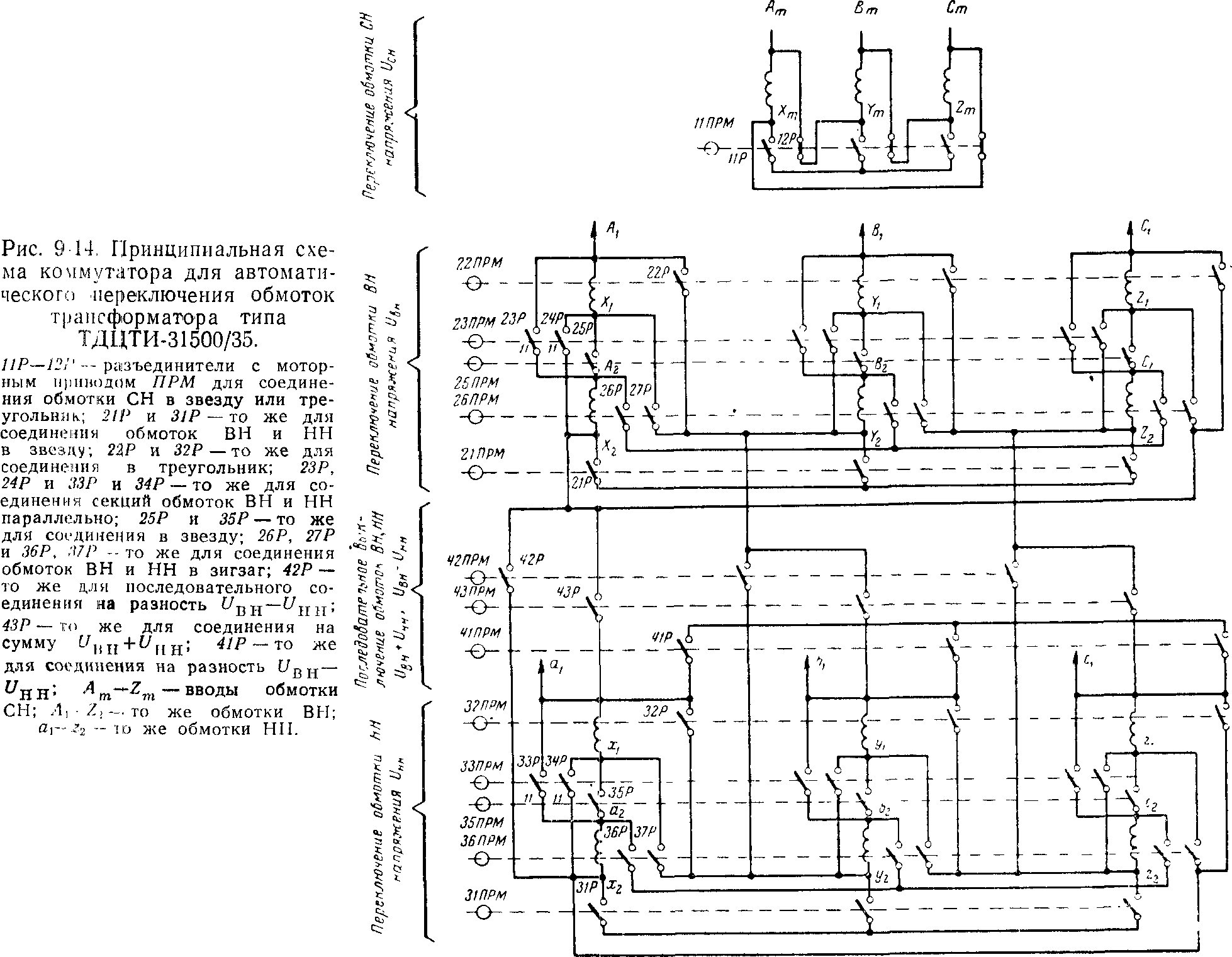

На рис. 9-14 приведена схема коммутатора на разъединителях с моторным приводом для переключения обмоток промежуточного трансформатора типа ТДЦТИ-31500/35.

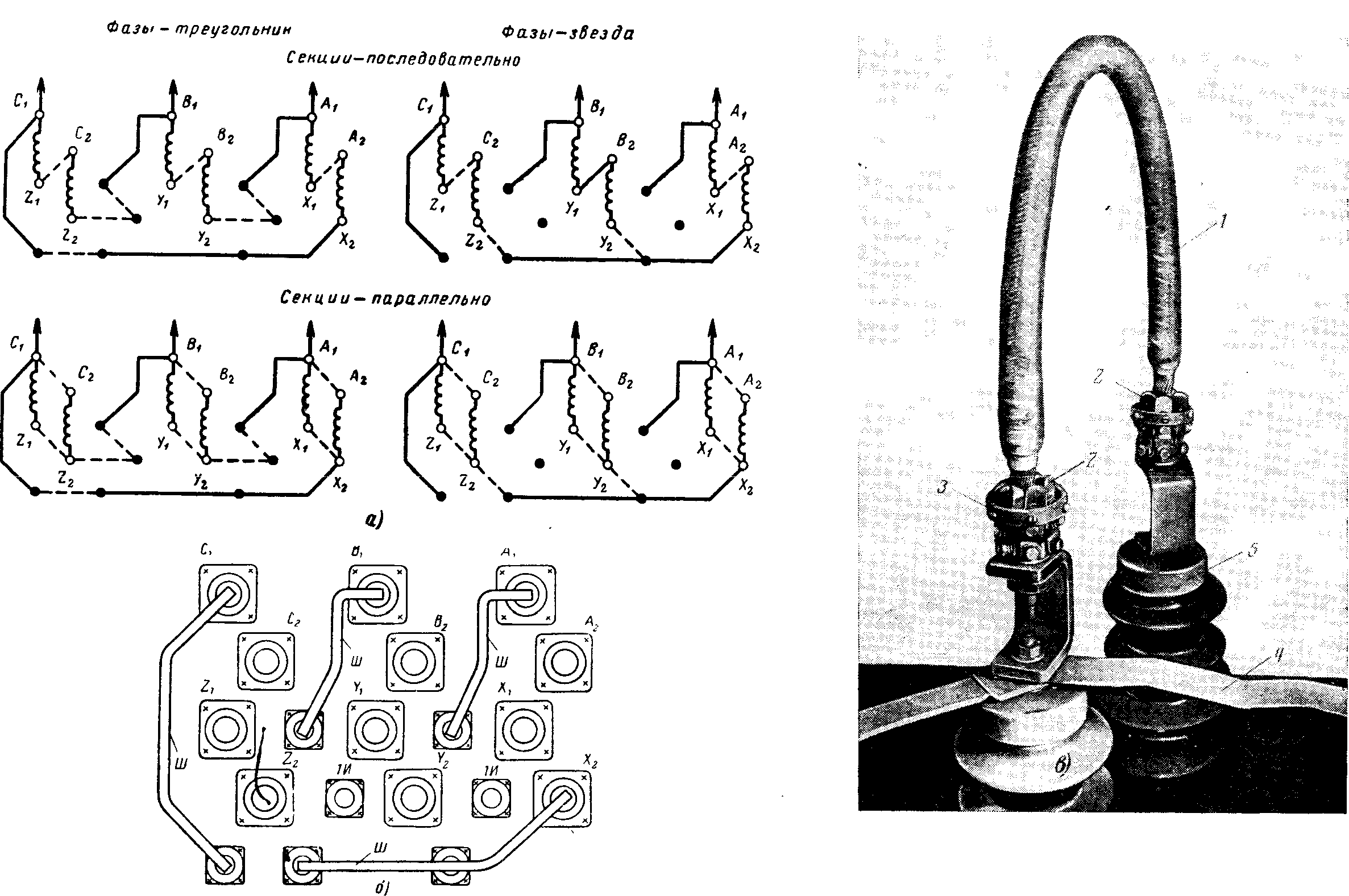

Рис. 9-12. Панель переключения секций обмотки ВН трансформатора, смонтированная в полу на металлической плите с проходными изоляторами и розеточными гнездами.
а — схема переключений; б — конструкция панели; в — общий вид узла с розеточным гнездом и гибкой перемычкой; A1—Z2 — вводы обмотки ВН трансформатора и маркировка проходных изоляторов панели; 1И — опорные изоляторы с розеточными гнездами; Ш — шинные перемычки, смонтированные постоянно; 1 — гибкая кабельная перемычка; 2 — раздвижной латунный сектор; 3 — кольцо; 4 — постоянная перемычка; 5 — проходной изолятор; 6 — опорный изолятор.

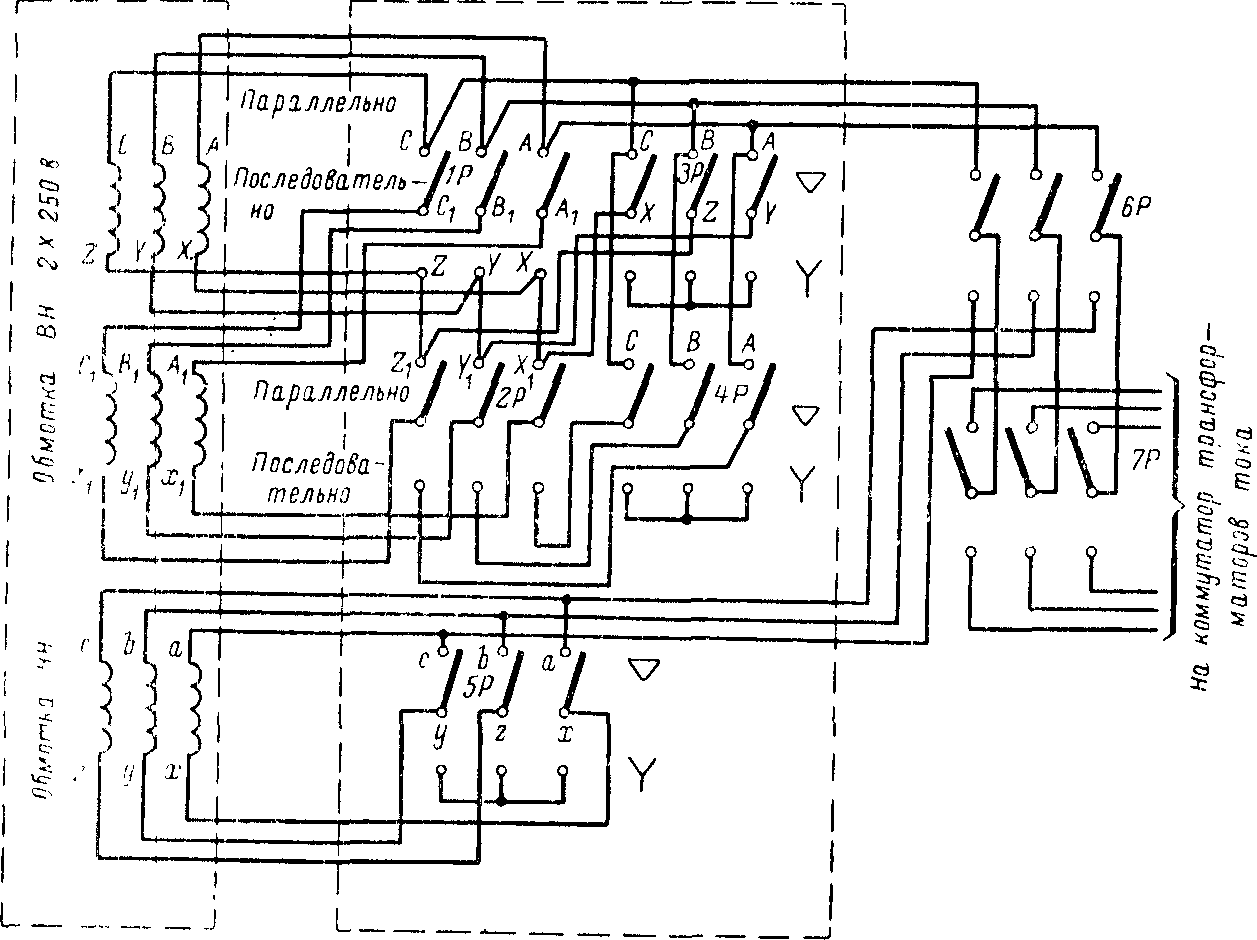

Рис. 9-13. Панель переключения обмоток промежуточного трансформатора на рубильниках.
