Распределительные устройства подразделяются на открытые и закрытые. Обычно открытые распределительные устройства дешевле закрытых, так как при их сооружении выполняются значительно меньшие объемы строительных работ, в связи с чем они могут быть построены в более короткие сроки, чем закрытые устройства.
В открытых распределительных устройствах меньшая возможность распространения аварий и обеспечивается лучшая обозреваемость. Недостатком открытых распределительных устройств является подверженность оборудования уносам промышленных предприятий (зола, пыль, соли и пр.), а также то обстоятельство, что они занимают большие площади, чем закрытые.
В целях индустриализации строительно-монтажных работ на электростанциях и подстанциях в последние годы широкое распространение получили комплектные распределительные устройства, изготавливаемые на заводах в виде закрытых шкафов и доставляемые к месту монтажа с уже установленным оборудованием.
Комплектные распределительные устройства (КРУ) собирают из отдельных ячеек соответствующих типов. Сборные шины транспортируются с завода и монтируются на месте установки. Монтаж КРУ состоит в установке ячеек на подготовленных полах, выверке, креплении к закладным болтам и подливке.
Комплектные распределительные устройства выпускаются в СССР на напряжение до 10 кВ с одинарной и двойной системами шин.
Для внутренней установки ячейки изготавливаются шириной 1 000 мм, высотой 2 100 мм и глубиной 1 500 — 1 600 мм. Состоят ячейки из подвижной и неподвижной частей. В неподвижной части ячеек монтируется система шин. Подвижная часть ячейки или тележка может находиться в одном из трех положений: 1) рабочем (ячейка поставлена под напряжение); 2) испытательном (тележка выдвинута из ячейки настолько, что первичные цепи разорваны, а вторичные еще замкнуты); 3) ремонтном (тележка полностью выдвинута из ячейки).
В установках собственных нужд низкого напряжения широко применяют панели заводского изготовления с установленными на них автоматами, рубильниками и плавкими предохранителями.
На щитах управления и сигнализации устанавливаются табло сигнализации, командоаппараты, измерительные приборы и приборы управления — ключи или кнопки управления.
При передаче на постоянном токе на передающей выпрямительной подстанции энергия переменного тока преобразовывается в энергию достоянного тока, передаваемую по линии, на приемном конце которой находится приемная инверторная подстанция.

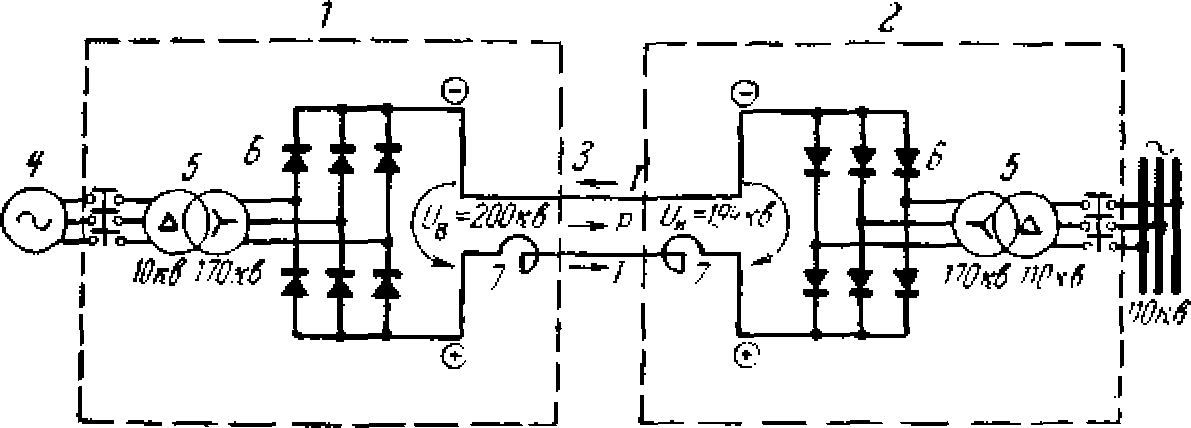

Рис. 1-3. Принципиальная схема передачи постоянного тока, 1— выпрямительная подстанция; 2 — инверторная подстанция; 3 — линия постоянного тока; 4 — генератор переменного тока; 5 — силовой трансформатор; 6 — вентиль; 7 — реактор.
Для преобразования переменного тока в постоянный и постоянного в переменный применяют вентили, пропускающие ток лишь по одному направлению. Вентили- инверторы включаются на каждой фазе попарно (рис. 1-3). В качестве выпрямителей и инверторов в настоящее время распространены ртутные вентили. На обоих концах линии передач постоянного тока включают реакторы. Линии передач постоянного тока могут быть воздушные и кабельные.
Линии передач постоянного тока обеспечивают передачу лишь активной энергии, но на инверторных подстанциях необходима дополнительно реактивная мощность. Потребность в реактивной мощности покрывается компенсаторами и конденсаторами.
Выключатели на передачах постоянного тока, за исключением случаев промежуточного отбора мощности, не нужны, так как вентили имеют безынерционное управление сеток и передача может отключаться путем электрического воздействия на сетки вентилей.
